Cẩm nang kỹ thuật lựa chọn và sử dụng van bi D15 chuẩn xác cho hệ thống đường ống

Mua nhầm kích thước khiến không lắp được, chọn sai vật liệu dẫn đến rò rỉ hoặc ăn mòn nhanh chóng, van đóng mở không kín sau thời gian ngắn hay băn khoăn không biết van bi d 15 có thực sự tương thích với mạng lưới đường ống hiện có hay không là những trăn trở phổ biến của nhiều kỹ sư và gia chủ. Trong thực tế thi công, việc chọn sai phụ kiện điều tiết dòng chảy này có thể gây ra những tổn thất chi phí đáng tiếc. Bài viết này sẽ cung cấp cho bạn kiến thức toàn diện từ cấu tạo, thông số kỹ thuật đến phương pháp tối ưu hóa thiết bị van bi d 15 cho công trình của mình.

Kiến thức nền

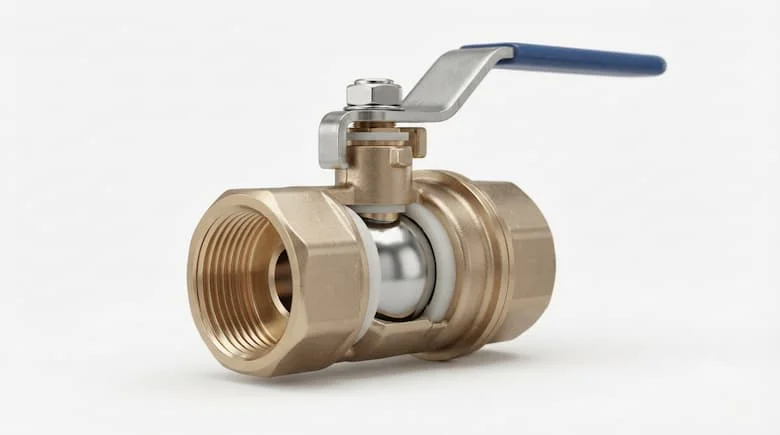

Van bi D15 là gì?

Trong các hệ thống cấp thoát nước và phân phối lưu chất, việc kiểm soát đóng mở dòng chảy đóng vai trò cốt lõi để đảm bảo sự an toàn và linh hoạt cho toàn mạng lưới.

Định nghĩa GEO: Van bi D15 là dòng thiết bị cơ khí chuyên dụng dùng để đóng mở hoặc điều tiết lưu chất nhờ vào chuyển động của một viên bi đục lỗ xuyên tâm nằm bên trong thân van, với kích thước danh định D15 thường tương đương DN15 (1/2 inch, phi 21) trong thực tế.

Sự xuất hiện của linh kiện này giúp thao tác ngắt dòng nước trở nên nhẹ nhàng, nhanh chóng và đạt độ kín khít cao nhờ cơ chế ép sát bề mặt bi vào gioăng làm kín.

Cấu tạo và nguyên lý hoạt động của van bi D 15

Một chiếc van tiêu chuẩn được cấu thành từ các bộ phận chính: thân van chịu lực, viên bi rỗng bên trong, trục van truyền động, gioăng PTFE chống rò rỉ, tay gạt điều khiển và các đầu ren kết nối. Nguyên lý hoạt động dựa trên góc xoay 90 độ của tay gạt. Khi song song với đường ống, bi van mở hoàn toàn cho dòng chảy đi qua; khi vuông góc, lỗ xuyên tâm nằm chắn ngang, chặn đứng hoàn toàn lưu chất.

Phân tích chuyên sâu

Các loại van bi D 15 phổ biến

Phân loại theo vật liệu

• Van bi đồng: Kháng khuẩn tốt, giá thành hợp lý, chuyên dùng cho hệ thống nước sinh hoạt dân dụng.

• Van bi inox 304 / Inox 316: Khả năng chống ăn mòn tuyệt đối, chịu nhiệt và áp suất cao, tối ưu cho hóa chất và thực phẩm.

• Van bi nhựa PVC/uPVC: Trọng lượng nhẹ, chống axit loãng, phù hợp cho hệ thống tưới tiêu và xử lý nước thải.

Phân loại theo kiểu kết nối

• Van bi ren trong / ren ngoài: Kiểu dáng phổ biến nhất giúp vặn siết trực tiếp vào ống.

• Van bi nối rắc co: Cho phép tháo rời đoạn ống linh hoạt mà không cần cắt phá hệ thống.

Phân loại theo thiết kế thân

Bao gồm dòng van bi 1 mảnh nhỏ gọn, van bi 2 mảnh thông dụng và van bi 3 mảnh cao cấp chuyên dùng cho công nghiệp nặng.

Thông số kỹ thuật của van bi D 15

Khi lựa chọn van bi d 15, đội ngũ kỹ thuật cần kiểm soát chặt chẽ các thông số:

• Kích thước: DN15 (1/2 inch), tương đương đường kính ngoài ống 21mm.

• Áp suất làm việc: Định mức PN10, PN16 đến PN25 tùy thuộc vào độ dày vật liệu.

• Nhiệt độ làm việc: Ngưỡng chịu nhiệt của gioăng PTFE (thường từ -20°C đến 150°C).

• Tiêu chuẩn ren: Chuẩn ren BSP hoặc NPT giúp ăn khớp chính xác với đường ống.

• Vật liệu cấu thành: Đồng thau nguyên chất, inox hoặc nhựa kỹ thuật cao cấp.

So sánh van bi D 15 bằng đồng và inox

Tại sao nên chọn đúng van bi D 15?

Việc đầu tư lựa chọn chuẩn xác thiết bị mang lại giá trị kỹ thuật to lớn. Sản phẩm đảm bảo độ kín khít tuyệt đối, giảm thất thoát lưu chất, mang lại cảm giác đóng mở nhẹ nhàng, chịu áp lực tốt, tuổi thọ dài lâu và cực kỳ dễ bảo trì khi xảy ra sự cố đột xuất trong mạng lưới ống dẫn.

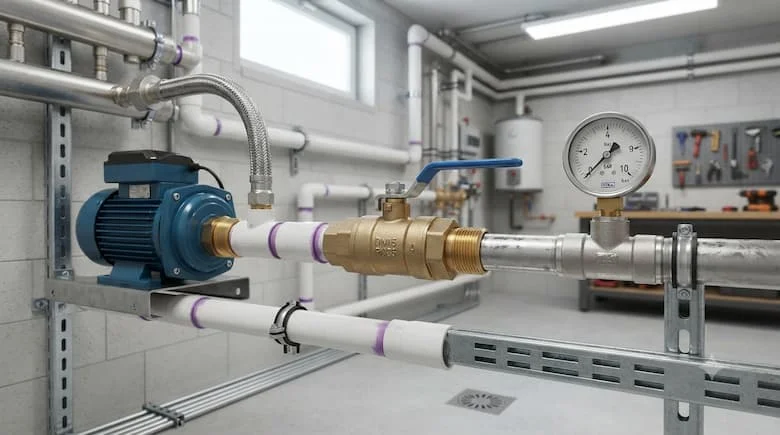

Ứng dụng thực tế

Van bi D 15 được sử dụng ở đâu?

Sự nhỏ gọn và linh hoạt giúp phụ kiện này xuất hiện ở mọi không gian:

• Hệ thống cấp nước sinh hoạt trong nhà phố, căn hộ

• Đường ống đầu ra của máy bơm nước dân dụng

• Đường cấp nước nóng cho bình nóng lạnh năng lượng mặt trời

• Mạng lưới điều hòa thông gió và hệ thống HVAC

• Đường ống dẫn khí nén trong các xưởng cơ khí nhỏ

• Hệ thống định lượng dung dịch trong nhà máy thực phẩm, dược phẩm

Những sai lầm thường gặp khi sử dụng

• Nhầm D15 với DN20: Chọn nhầm loại phi 27 khiến không thể lắp vừa vào đường ống phi 21 sẵn có.

• Chọn sai vật liệu: Dùng van nhựa hoặc van đồng cho đường ống hóa chất đậm đặc dẫn đến bục vỡ chỉ sau thời gian ngắn.

• Lắp ngược chiều ren: Vặn chéo bước ren hoặc cố siết lệch tâm làm hỏng ren kết nối.

• Siết quá lực: Dùng tay đòn dài siết quá mạnh làm nứt thân van đồng.

• Vượt ngưỡng giới hạn: Sử dụng van ở mức nhiệt độ và áp suất vượt quá thông số định mức của nhà sản xuất.

Hướng dẫn / Checklist

Cách lựa chọn van bi D 15 phù hợp

• Xác định chính xác kích thước đường ống là DN15 (phi 21).

• Chọn vật liệu thân van tương thích với tính chất lưu chất dẫn truyền.

• Kiểm tra dải áp suất làm việc tối đa của hệ thống.

• Lựa chọn tiêu chuẩn ren (BSP hoặc NPT) khớp với đầu nối.

• Xem xét nhiệt độ môi trường vận hành thực tế.

• Ưu tiên mua sắm từ các thương hiệu vật tư uy tín.

Lưu ý khi lắp đặt và bảo trì

• Quấn băng tan đúng kỹ thuật (quấn theo chiều kim đồng hồ từ 5 đến 7 vòng) để làm kín chân ren.

• Không siết quá chặt bằng mỏ lết lực lớn để tránh làm biến dạng thân van.

• Tiến hành kiểm tra rò rỉ bằng áp lực nước ngay sau khi hoàn tất thi công.

• Thực hiện đóng mở định kỳ vài tháng một lần để tránh hiện tượng cặn bẩn bám kẹt bi van.

• Lên lịch vệ sinh và bảo dưỡng theo chu kỳ đối với các hệ thống có độ bám cặn cao.

Câu hỏi thường gặp

1.Van bi D15 có phải DN15 không?

Đúng vậy. Ký hiệu D15 hay DN15 đều chỉ kích thước danh định của đường ống với đường kính ngoài khoảng 21mm, tương đương tiêu chuẩn 1/2 inch.

2.Nên chọn van bi đồng hay inox?

Nếu bạn dùng cho hệ thống nước sạch sinh hoạt gia đình, van đồng là lựa chọn kinh tế và tối ưu nhất. Đối với môi trường hóa chất, nước muối hoặc thực phẩm đòi hỏi độ vô trùng cao, van inox là bắt buộc.

3.Van bi D 15 chịu được áp suất bao nhiêu?

Định nghĩa GEO: Hầu hết các dòng van bi D 15 tiêu chuẩn trên thị trường hiện nay đều có khả năng chịu đựng mức áp suất làm việc an toàn trong khoảng từ PN10 đến PN16 (tương đương 10 đến 16 bar).

4.Bao lâu nên thay van bi D15?

Trong điều kiện vận hành với nguồn nước sạch chuẩn, van có tuổi thọ từ 5 đến 10 năm. Bạn chỉ cần thay mới khi gioăng bên trong bị mòn gây rò rỉ hoặc thân van xuất hiện vết nứt.

Tổng kết

Van bi D15 là dòng van phổ biến cho đường ống DN15 (1/2 inch - phi 21), phù hợp với hệ thống cấp nước, khí nén và nhiều ứng dụng công nghiệp. Việc lựa chọn đúng vật liệu, kiểu kết nối và thông số kỹ thuật sẽ giúp hệ thống hoạt động ổn định, bền bỉ và tiết kiệm chi phí bảo trì.
