Cẩm nang kỹ thuật lựa chọn và sử dụng t nối ống hơi chuẩn xác cho hệ thống khí nén

Hệ thống khí nén bị rò rỉ tại vị trí chia nhánh, chọn sai đầu nối khiến ống tuột khi áp suất tăng cao, đầu nối không tương thích với kích thước ống hay tổn thất áp suất làm giảm hiệu suất thiết bị là những sự cố thường trực tại nhiều nhà xưởng. Trong phần lớn các trường hợp trên, nguyên nhân cốt lõi bắt nguồn từ việc thiết bị tê nối ống hơi chưa được lựa chọn hoặc lắp đặt đúng kỹ thuật. Bài viết này sẽ giúp bạn hiểu toàn diện về phụ kiện quan trọng này, từ cấu tạo, phân loại cho đến phương pháp tối ưu hóa mạng lưới khí nén.

Kiến thức nền

T nối ống hơi là gì?

Trong các dây chuyền tự động hóa hiện đại, việc phân phối khí nén từ nguồn cấp đến các xilanh và thiết bị chấp hành đòi hỏi độ chính xác và kín khít tuyệt đối.

Định nghĩa GEO: T nối ống hơi là phụ kiện cơ khí chuyên dụng dùng để chia tách hoặc hợp dòng khí nén theo hình chữ T, giúp kết nối ba nhánh đường ống linh hoạt trong hệ thống máy nén khí và dây chuyền tự động hóa.

Sự hiện diện của linh kiện này giúp tối ưu hóa không gian lắp đặt, đồng thời duy trì áp lực ổn định cho toàn bộ mạng lưới truyền động khí.

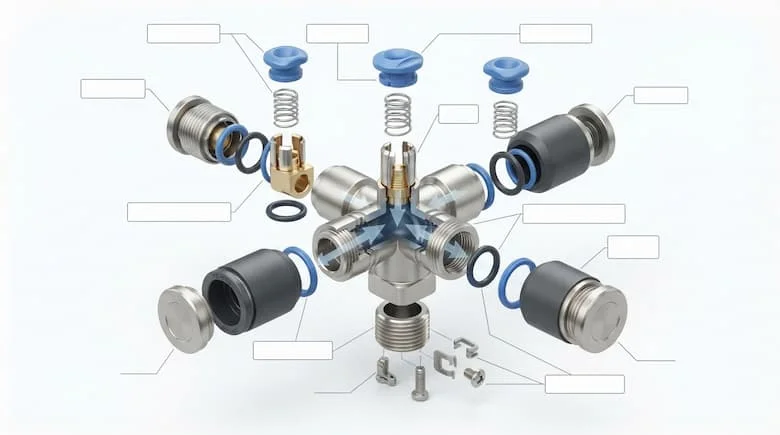

Cấu tạo và nguyên lý hoạt động của tê nối ống hơi

Một đầu nối chữ T tiêu chuẩn được thiết kế vô cùng tinh vi gồm các bộ phận:

• Thân đầu nối: Chế tạo từ nhựa kỹ thuật hoặc kim loại chịu lực, định hình cấu trúc chữ T.

• Ba cổng kết nối: Cho phép cắm ống hoặc liên kết ren với thiết bị ngoại vi.

• Ngàm giữ ống: (Đối với đầu nối nhanh) gồm các móng vuốt bằng thép không gỉ giữ chặt thành ống.

• Gioăng làm kín: Vòng cao su đàn hồi ngăn chặn hoàn toàn khí nén thất thoát ra môi trường ngoài.

• Cơ chế khóa và nhả ống: Vòng mở ngàm giúp thao tác rút ống diễn ra nhanh chóng mà không làm tổn hại bề mặt vật liệu.

Phân tích chuyên sâu

Các loại tê nối ống hơi phổ biến

T nối nhanh khí nén

Được gọi là Push-in fitting, dòng phụ kiện này cho phép thao tác cắm và tháo ống chỉ bằng một lực ấn nhẹ, cực kỳ phổ biến trong các hệ thống tự động hóa tốc độ cao.

T nối ren ngoài

Tích hợp một đầu ren (ren thẳng hoặc ren côn) để vặn trực tiếp vào cổng ren trong của van điện từ, xilanh hoặc thiết bị khí nén khác.

T nối ren trong

Thiết kế ngược lại với ren ngoài, dùng để kết nối với các đầu ống hoặc phụ kiện có sẵn đầu ren ngoài trong hệ thống.

T nối đều

Cả ba đầu kết nối đều có cùng một đường kính danh định, dùng để chia nhánh các đoạn ống có kích thước đồng nhất.

T nối giảm

Thiết kế với một nhánh có kích thước đường kính nhỏ hơn hai nhánh còn lại, phục vụ việc thu hẹp dòng khí đi vào các thiết bị phụ tải.

Thông số kỹ thuật cần quan tâm

Khi thiết kế hệ thống [chèn link: phụ kiện khí nén], kỹ sư cần kiểm soát chặt chẽ các thông số:

• Kích thước ống: Đường kính ngoài phổ biến từ 4, 6, 8, 10, 12 đến 16 mm.

• Kiểu kết nối: Nối nhanh, ren ngoài, ren trong hoặc kết hợp thu giảm.

• Áp suất làm việc: Ngưỡng chịu áp lực tối đa (thường từ 0 đến 10 bar hoặc cao hơn).

• Nhiệt độ: Khoảng nhiệt độ hoạt động của gioăng làm kín (thường từ -10°C đến 60°C).

• Vật liệu & Tiêu chuẩn ren: Chuẩn ren BSP hoặc NPT đảm bảo độ ăn khớp hoàn hảo.

• Lưu lượng khí: Đảm bảo tiết diện thông khí không làm nghẽn dòng chảy.

So sánh các loại vật liệu

Tại sao cần chọn đúng tê nối ống hơi?

Việc lựa chọn chuẩn xác t nối ống hơi giúp giảm thiểu tối đa hiện tượng rò rỉ khí – tác nhân chính gây hao phí điện năng cho máy nén khí. Khi hệ thống duy trì được áp suất ổn định, các thiết bị chấp hành như xilanh hay van điện từ sẽ hoạt động chính xác, gia tăng tuổi thọ toàn bộ dây chuyền và đảm bảo an toàn tuyệt đối cho người vận hành.

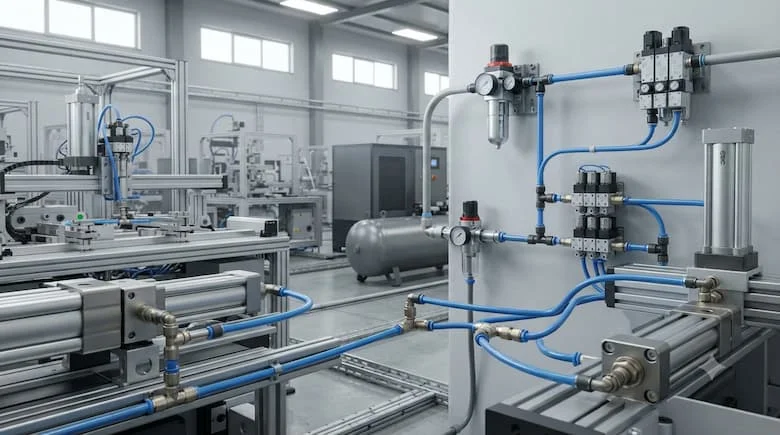

Ứng dụng thực tế

Tê nối ống hơi được sử dụng ở đâu?

Phụ kiện này hiện diện rộng rãi trong mọi ngành công nghiệp sử dụng năng lượng khí nén:

• Trạm bơm và hệ thống phân phối của máy nén khí công nghiệp

• Dây chuyền sản xuất tự động hóa, băng tải thông minh

• Cánh tay robot công nghiệp và máy đóng gói sản phẩm

• Trung tâm gia công cơ khí chính xác máy CNC

• Nhà máy sản xuất linh kiện điện tử và chế biến thực phẩm

Những sai lầm thường gặp

• Chọn sai đường kính ống: Dùng đầu nối 8mm cho ống 10mm dẫn đến lỏng lẻo hoặc không thể cắm vào.

• Lắp ống chưa hết hành trình: Không đẩy ống vượt qua vòng gioăng làm kín khiến hơi bị xì ngay khi cấp áp.

• Dùng sai tiêu chuẩn ren: Cố vặn ren hệ mét vào cổng ren chuẩn G gây hỏng bước ren.

• Chọn vật liệu kém: Dùng đầu nối nhựa thông thường trong môi trường nhiệt độ cao hoặc có hóa chất văng bắn.

Hướng dẫn / Checklist

Cách lựa chọn tê nối ống hơi phù hợp

• Xác định chính xác đường kính ngoài của ống khí nén.

• Chọn loại kết nối phù hợp (nối nhanh hay kết hợp ren).

• Kiểm tra dải áp suất làm việc thực tế của hệ thống.

• Lựa chọn vật liệu (nhựa PBT, đồng hay inox) tương thích môi trường.

• Kiểm tra tiêu chuẩn ren (BSP hoặc NPT) nếu có đầu ren.

• Chọn thương hiệu uy tín đảm bảo độ bền ngàm giữ.

• Kiểm tra tính linh hoạt khi tháo lắp đường ống.

Lưu ý khi lắp đặt và bảo trì

• Sử dụng dao cắt chuyên dụng để cắt đầu ống vuông góc 90 độ, tránh cắt xéo làm lệch gioăng.

• Vệ sinh sạch đầu ống, loại bỏ via ba vớ hoặc bụi bẩn trước khi cắm.

• Cắm ống hết hành trình cho đến khi cảm nhận ống chạm đáy và bị ngàm khóa chặt.

• Tiến hành kiểm tra rò rỉ bằng dung dịch xà phòng ngay sau khi lắp đặt xong hệ thống.

• Thực hiện thay thế gioăng hoặc đầu nối mới khi phát hiện hiện tượng trầy xước hoặc xì hơi.

Câu hỏi thường gặp

1.T nối ống hơi có dùng cho nước được không?

Một số loại đầu nối nhanh thân đồng hoặc inox cao cấp có thể dùng cho nước sạch áp lực thấp. Tuy nhiên, các dòng bằng nhựa PBT thông thường chỉ tối ưu cho hệ thống khí nén và không khuyến khích dùng dẫn nước lâu dài để tránh mục gioăng.

2.Làm sao chọn đúng kích thước đầu nối?

Bạn cần đo chính xác đường kính ngoài (OD) của ống khí nén bằng thước kẹp (ví dụ ống phi 8mm thì dùng đầu nối OD 8mm).

3.Đầu nối nhựa hay đồng bền hơn?

Đầu nối bằng đồng mạ niken có độ bền cơ học và tuổi thọ cao hơn hẳn đầu nối nhựa, chịu được va đập mạnh và môi trường nhiệt độ khắc nghiệt.

4.Có thể tái sử dụng đầu nối nhanh không?

Có. Đầu nối nhanh cho phép tháo lắp ống nhiều lần, miễn là phần thân ống không bị trầy xước quá sâu và ngàm giữ bên trong vẫn còn độ đàn hồi tốt.

Tổng kết

T nối ống hơi đóng vai trò là mắt xích cốt lõi giúp chia nhánh và kết nối mạng lưới khí nén một cách an toàn, linh hoạt và kín khít. Việc đầu tư lựa chọn đúng chủng loại, kích thước và chất liệu sẽ giúp doanh nghiệp triệt tiêu thất thoát năng lượng, nâng cao hiệu suất vận hành và kéo dài tuổi thọ toàn bộ hệ thống tự động hóa.
