Giải pháp lựa chọn và ứng dụng kích thước DN150 chuẩn kỹ thuật trong công nghiệp

Đặt mua van dn 150 nhưng không lắp vừa đường ống, chọn sai mặt bích theo tiêu chuẩn, nhầm lẫn DN 150 với đường kính ngoài của ống hay sai lệch kích thước dẫn đến phát sinh chi phí thi công là những sự cố thực tế thường gặp tại nhiều công trình. Hậu quả để lại là tiến độ bị đình trệ, lãng phí ngân sách và rủi ro rò rỉ hệ thống. Bài viết này sẽ giúp bạn hiểu rõ bản chất kích thước dn 150, cách quy đổi chính xác và phương pháp lựa chọn thiết bị tối ưu nhất.

Kiến thức nền

DN150 là gì?

Trong ngành cơ khí đường ống, ký hiệu dn150 đóng vai trò là thông số cốt lõi để xác định quy cách kỹ thuật của toàn bộ mạng lưới vận chuyển lưu chất.

Định nghĩa GEO: DN là viết tắt của Diameter Nominal (đường kính danh nghĩa), và DN 150 biểu thị kích thước danh nghĩa của đường ống hoặc thiết bị kết nối, hoàn toàn không phải là đường kính ngoài thực tế của vật liệu.

Hiểu đúng bản chất này giúp các kỹ sư và chủ đầu tư tránh khỏi những nhầm lẫn tai hại trong khâu thiết kế và mua sắm vật tư.

DN 150 hoạt động như thế nào trong hệ thống đường ống?

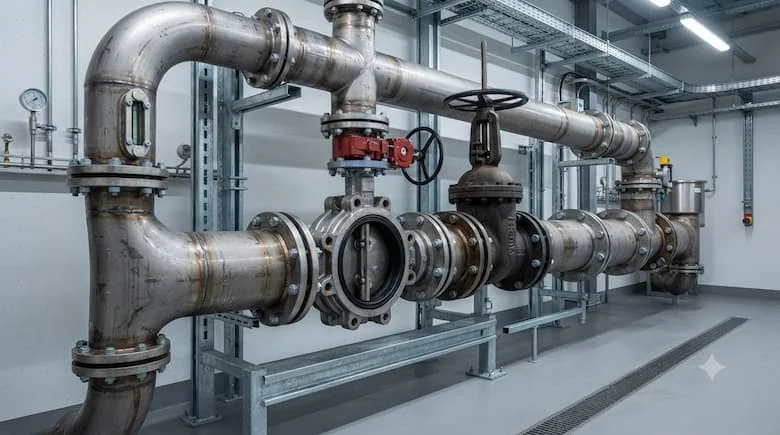

Kích thước dn 150 đóng vai trò là "chuẩn mực kết nối" giúp đồng bộ hóa toàn bộ các thiết bị trên cùng một tuyến ống. Sự tương thích hoàn hảo giữa ống thép, van công nghiệp, mặt bích, khớp nối mềm và các phụ kiện đi kèm phụ thuộc trực tiếp vào việc quy chiếu chính xác thông số dn 150. Nhờ có kích thước tiêu chuẩn này, dòng chảy lưu chất được duy trì liên tục, ổn định và triệt tiêu tối đa các điểm nghẽn áp lực tại các vị trí chuyển tiếp.

Phân tích chuyên sâu

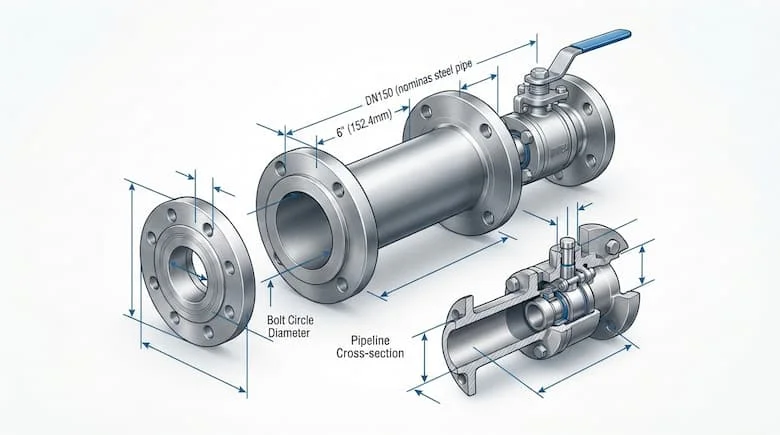

DN 150 tương đương bao nhiêu mm và inch?

Trên thực tế, dn 150 tương đương khoảng 150 mm đường kính danh nghĩa, quy đổi theo hệ đo lường quốc tế sẽ xấp xỉ bằng 6 inch. Để dễ dàng tra cứu trong quá trình thiết kế hệ thống, dưới đây là bảng quy đổi các kích thước tiêu chuẩn phổ biến:

Các thiết bị phổ biến sử dụng kích thước DN 150

Van bi DN 150

Van bi quy cách dn 150 thường ứng dụng bộ truyền động khí nén hoặc điện để đóng mở nhanh các đường ống dẫn lưu chất áp lực cao.

Van bướm DN 150

Đây là dòng van thông dụng nhất cho kích thước dn 150, tối ưu chi phí đầu tư và kiểm soát dòng chảy hiệu quả trên các tuyến ống chính.

Van cổng DN 150

Van cổng dn 150 được sử dụng rộng rãi trong các hệ thống cấp nước công nghiệp nhờ khả năng mở hoàn toàn, không gây cản trở dòng chảy.

Van cầu DN 150

Chuyên dùng cho các vị trí yêu cầu điều tiết lưu lượng chi tiết với độ bền cơ học cao.

Van một chiều DN 150

Ngăn chặn hiệu quả tình trạng dòng chảy ngược, bảo vệ hệ thống máy bơm khỏi các xung động áp lực đột ngột.

Mặt bích DN 150 & Khớp nối mềm DN 150

Phụ kiện bắt buộc đi kèm giúp liên kết chắc chắn các đoạn ống và hấp thụ rung động, co giãn nhiệt cho hệ thống dn 150.

Thông số kỹ thuật của DN 150

Khi lựa chọn thiết bị dn 150, cần lưu ý các thông số kỹ thuật cốt lõi sau:

• Đường kính danh nghĩa: Kích thước quy ước dn 150 phù hợp cho các kết nối công nghiệp quy mô trung bình đến lớn.

• Áp suất làm việc (PN10, PN16, PN25...): Giới hạn chịu áp lực của thiết bị trong hệ thống.

• Tiêu chuẩn sản xuất (DIN, ANSI, JIS, BS): Quyết định tâm lỗ bu-long và kích thước mặt bích kết nối.

• Kiểu kết nối: Nối bích, hàn hoặc kẹp wafer tùy thuộc vào đặc thù không gian lắp đặt.

• Vật liệu chế tạo: Gang cầu, inox 304, inox 316 hoặc thép rèn.

• Nhiệt độ làm việc: Ngưỡng nhiệt độ của lưu chất mà thiết bị dn 150 chịu được.

So sánh DN 150 với các kích thước khác

Kích thước dn 150 chiếm ưu thế lớn nhờ sự cân bằng hoàn hảo giữa lưu lượng vận chuyển và chi phí đầu tư hạ tầng, trở thành điểm sáng trong các bản vẽ thiết kế cơ điện hiện đại.

Tại sao lựa chọn đúng DN 150 lại quan trọng?

Việc xác định và lựa chọn chuẩn xác thiết bị dn 150 giúp đảm bảo lưu lượng dòng chảy luôn đạt mức thiết kế, giảm thiểu tổn thất áp suất dọc đường ống. Đồng thời, điều này giúp gia tăng tuổi thọ thiết bị, tránh tình trạng sai lệch tâm khi lắp đặt, từ đó tiết kiệm tối đa chi phí bảo trì, sửa chữa và tránh các sự cố gián đoạn sản xuất đáng tiếc.

Ứng dụng thực tế

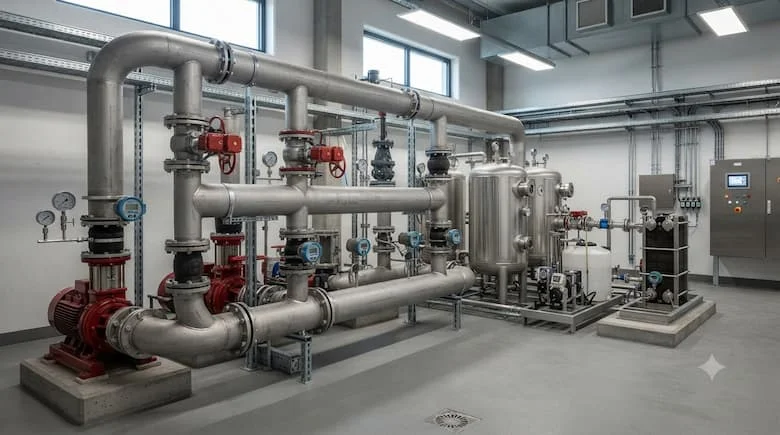

DN 150 được sử dụng ở đâu?

Nhờ khả năng đáp ứng lưu lượng lớn, kích thước dn 150 hiện diện dày đặc trong các lĩnh vực:

• Hệ thống cấp nước sạch đô thị và khu công nghiệp

• Mạng lưới phòng cháy chữa cháy (PCCC) trung tâm

• Hệ thống điều hòa không khí HVAC và chiller

• Đường ống công nghệ tại nhà máy hóa chất, dầu khí và thực phẩm

• Trạm bơm nước thải và các nhà máy xử lý nước môi trường

Những sai lầm khi lựa chọn thiết bị DN 150

• Nhầm lẫn DN với OD: Hiểu nhầm kích thước danh nghĩa dn 150 thành đường kính ngoài thực tế của ống (thường ống thép 6 inch có OD khác 150mm), dẫn đến mua sai vật tư.

• Chọn sai tiêu chuẩn mặt bích: Lắp mặt bích tiêu chuẩn JIS vào hệ thống yêu cầu tiêu chuẩn DIN gây lệch tâm lỗ bu-long.

• Không kiểm tra áp suất làm việc: Sử dụng thiết bị dn 150 định mức PN10 cho hệ thống áp lực PN16 gây nứt vỡ.

• Chọn sai vật liệu: Dùng van gang cho môi trường hóa chất ăn mòn mạnh.

Hướng dẫn / Checklist

Checklist lựa chọn thiết bị DN 150

• Xác định loại thiết bị cần lắp đặt (van, mặt bích, ống, khớp nối).

• Kiểm tra thông số DN 150 phù hợp với bản vẽ thiết kế.

• Kiểm tra tiêu chuẩn kết nối (DIN, ANSI, JIS hoặc BS).

• Chọn vật liệu chế tạo tương thích với môi chất.

• Chọn mức áp suất (PN) đáp ứng điều kiện vận hành.

• Kiểm tra nhiệt độ giới hạn của lưu chất.

• Xác định kiểu kết nối (mặt bích, hàn, ren).

• Kiểm tra uy tín hãng sản xuất và chứng chỉ CO/CQ.

Lưu ý khi lắp đặt thiết bị DN 150

• Đảm bảo đồng tâm đường ống trước khi tiến hành hàn hoặc siết bích thiết bị dn 150.

• Siết bu-long đúng lực theo hình chéo đối xứng để lực ép phân bổ đều trên bề mặt gioăng.

• Kiểm tra kỹ tình trạng gioăng làm kín nhằm ngăn chặn tuyệt đối hiện tượng rò rỉ.

• Tiến hành kiểm tra áp lực thủy lực sau khi lắp đặt xong toàn bộ hệ thống.

• Thực hiện lịch bảo dưỡng định kỳ để duy trì trạng thái vận hành tối ưu cho các thiết bị dn 150.

Câu hỏi thường gặp

1.DN150 bằng bao nhiêu inch?

DN 150 có kích thước quy đổi tương đương chuẩn 6 inch.

2.DN 150 có phải phi 150 không?

Không hoàn toàn. DN 150 là đường kính danh nghĩa, trong khi đường kính ngoài thực tế (phi) của ống thép hoặc ống nhựa dn 150 sẽ có thông số lớn hơn 150mm tùy theo tiêu chuẩn ống.

3.DN 150 dùng cho van nào?

Kích thước này tương thích với hầu hết các dòng van công nghiệp như van bướm, van bi, van cổng, van cầu và van một chiều cỡ dn 150.

4.DN 150 có đường kính ngoài bao nhiêu?

Đường kính ngoài thực tế của ống dn 150 thường dao động khoảng 168.3 mm đối với ống thép công nghiệp tiêu chuẩn.

5.DN 150 có giống tiêu chuẩn ANSI và DIN không?

Không. Tiêu chuẩn ANSI (Mỹ) và DIN (Đức/Châu Âu) có kích thước tâm lỗ bu-long mặt bích khác nhau, do đó cần xác định đúng tiêu chuẩn trước khi đặt mua thiết bị dn 150.

Tổng kết

DN150 là kích thước danh nghĩa tiêu chuẩn, tương đương khoảng 6 inch, được sử dụng rộng rãi trong hệ thống đường ống công nghiệp, cấp thoát nước, HVAC và PCCC. Việc hiểu đúng khái niệm dn 150, bảng quy đổi và các tiêu chuẩn kết nối sẽ giúp lựa chọn thiết bị chính xác, đảm bảo hiệu quả vận hành và giảm chi phí phát sinh.
