Ống DN150 là gì? Thông số kỹ thuật và hướng dẫn chọn mua chuẩn xác nhất

Khi nào cần sử dụng  DN150?

Trong các công trình cơ điện (M&E), hạ tầng cấp thoát nước hay hệ thống phòng cháy chữa cháy (PCCC), việc lựa chọn DN150 thường xuyên xuất hiện trong bản vẽ thiết kế. Tuy nhiên, một tình huống thực tế mà nhiều quản lý dự án và bộ phận thu mua gặp phải là sự nhầm lẫn giữa ký hiệu danh nghĩa và kích thước thực tế. Nhiều người mặc định DN150 là đường kính ngoài 150mm, dẫn đến việc mua sai phụ kiện, mặt bích không khớp, gây đình trệ thi công.

Việc chọn sai vật liệu hoặc độ dày thành ống (SCH) cho  DN150 trong các môi trường đặc thù như dẫn hóa chất hay nước áp lực cao sẽ làm giảm tuổi thọ hệ thống nghiêm trọng. Hệ quả tất yếu là tình trạng rò rỉ, nứt vỡ đường ống, gây thất thoát tài sản và tốn kém chi phí sửa chữa gấp nhiều lần giá trị đầu tư ban đầu. Hiểu rõ về  DN150 không chỉ là kiến thức kỹ thuật đơn thuần, mà còn là yếu tố sống còn để đảm bảo tiến độ và an toàn cho công trình.

 DN150 là gì?

Ống DN150 là loại ống có đường kính danh nghĩa (Diameter Nominal) là 150. Đây là một tiêu chuẩn đo lường quốc tế dùng để định nghĩa kích thước tương đối của ống trong hệ thống đường ống. Một điểm quan trọng cần lưu ý: DN150 không phải là đường kính ngoài (OD) cũng không phải là đường kính trong (ID) chính xác của ống.

Thông thường, DN150 sẽ có các đặc điểm nhận diện sau:

• Đường kính ngoài thực tế (OD): Khoảng 168.3 mm (đối với ống thép theo tiêu chuẩn ASTM hoặc hệ Inch).

• Tên gọi tương đương: Trong hệ Inch, nó được gọi là ống 6 inch.

• Ứng dụng: Thường dùng cho các trục cấp nước chính, hệ thống chữa cháy tòa nhà hoặc đường ống dẫn dầu.



Nguyên lý & bản chất kích thước DN

Tại sao lại gọi là DN150 thay vì gọi thẳng là 168mm? Ký hiệu DN giúp các kỹ sư dễ dàng tính toán lưu lượng dòng chảy dự kiến. Tuy nhiên, kích thước thực tế của ống sẽ thay đổi dựa trên:

1. Tiêu chuẩn sản xuất: ASTM (Mỹ), DIN (Đức), JIS (Nhật Bản)... mỗi tiêu chuẩn có sai số và quy định OD khác nhau đôi chút.

2. Độ dày thành ống (Schedule - SCH): Khi độ dày (SCH) tăng lên để chịu áp lực cao hơn, đường kính trong (ID) sẽ thu hẹp lại, trong khi đường kính ngoài (OD) vẫn được giữ cố định để đảm bảo tương thích với phụ kiện và mặt bích.

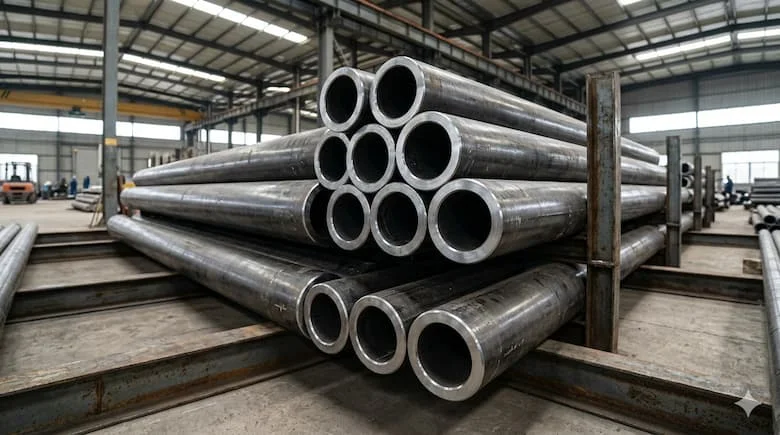

Phân loại DN150 phổ biến trên thị trường

Việc lựa chọn DN150 phụ thuộc rất lớn vào môi trường lưu chất và ngân sách dự án. Dưới đây là các dòng sản phẩm chính:

Phân loại theo vật liệu

• Ống thép DN150: Bao gồm thép đen và thép mạ kẽm. Loại mạ kẽm được ưu tiên cho hệ thống PCCC và cấp nước nhờ khả năng chống oxy hóa tốt.

• Ống inox DN150 (Thép không gỉ): Thường là inox 304 hoặc 316. Đây là lựa chọn hàng đầu cho nhà máy thực phẩm, hóa chất hoặc các môi trường yêu cầu độ vệ sinh và chống ăn mòn tuyệt đối.

• Ống nhựa (PVC, HDPE, PPR): Nhẹ, dễ lắp đặt, thường dùng trong thoát nước hoặc cấp nước dân dụng.

Phân loại theo độ dày (Schedule)

Độ dày là thông số quyết định khả năng chịu áp lực của DN150. Các cấp độ phổ biến bao gồm:

• SCH10: Ống mỏng, dùng cho hệ thống áp lực thấp hoặc dẫn khí.

• SCH20/SCH40: Mức độ phổ biến nhất, dùng cho PCCC và cấp nước công nghiệp.

• SCH80: Ống dày, chịu được áp suất và nhiệt độ cao, thường dùng trong các hệ thống thủy lực hoặc dẫn hơi nóng (Steam).

Nguyên lý cần nhớ: Chỉ số SCH càng cao, thành ống càng dày, trọng lượng ống càng nặng và khả năng chịu áp càng lớn.

Thông số kỹ thuật chi tiết ống thép DN150 (Tham khảo tiêu chuẩn ASTM A53/A106)

So sánh DN150 với các kích thước lân cận

Trong hệ thống phân phối lưu chất, DN150 được coi là điểm giao thoa lý tưởng (sweet spot). Nó đủ lớn để tải lưu lượng cho các tòa nhà cao tầng nhưng không quá cồng kềnh như DN200, giúp tiết kiệm không gian hộp kỹ thuật và chi phí phụ kiện.

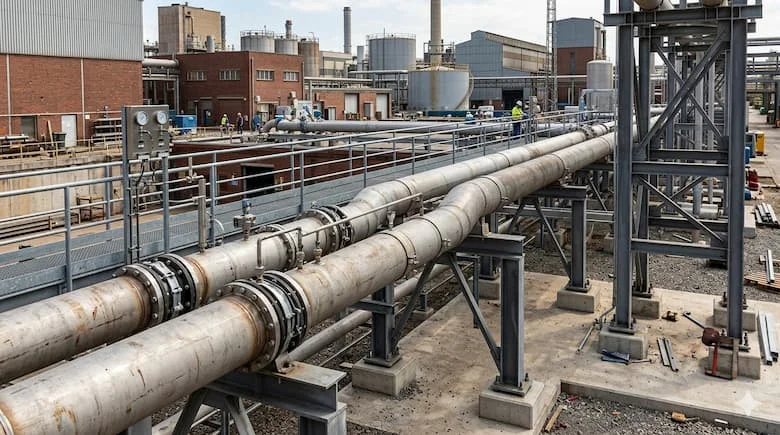

Ứng dụng thực tế của DN150

Nhờ kích thước trung bình lớn, DN150 xuất hiện trong hầu hết các hạ tầng kỹ thuật hiện đại:

1. Hệ thống PCCC: Làm đường ống trục đứng (riser) dẫn nước lên các tầng của chung cư, trung tâm thương mại.

2. Cấp thoát nước: Đường ống dẫn nước sạch đô thị hoặc ống thoát nước thải chính cho nhà máy.

3. Hệ thống HVAC: Dùng làm ống dẫn nước lạnh (Chiller) cho hệ thống điều hòa trung tâm.

4. Công nghiệp: Dẫn dầu, khí nén hoặc hơi nóng trong các dây chuyền sản xuất dệt nhuộm, thực phẩm.

Sai lầm thường gặp khi chọn mua

• Nhầm DN với OD: Đi mua ống nhưng yêu cầu đường kính đúng 150mm, dẫn đến việc lắp không vừa các loại van và phụ kiện chuẩn 168mm.

• Chọn sai tiêu chuẩn: Lắp ống chuẩn DIN với phụ kiện chuẩn ASTM khiến các mối nối bị lệch tâm, gây rò rỉ.

• Bỏ qua môi trường vận hành: Dùng ống thép carbon cho nước mặn hoặc hóa chất khiến ống bị thủng chỉ sau vài tháng sử dụng.

Hướng dẫn Checklist chọn DN150 đúng chuẩn

Để đảm bảo hệ thống vận hành ổn định, bạn nên kiểm tra kỹ các bước sau:

• Xác định kích thước chính xác: Hệ thống yêu cầu DN150 (6 inch) hay một kích thước khác? Hãy đối chiếu với bản vẽ kỹ thuật.

• Lựa chọn vật liệu: Dựa vào lưu chất. Nước sạch dùng nhựa hoặc thép mạ kẽm; thực phẩm dùng inox; thoát nước dùng PVC/HDPE.

• Chọn độ dày (SCH): Áp suất làm việc của hệ thống là bao nhiêu? (Ví dụ: 10 bar dùng SCH20, 20 bar nên dùng SCH40).

• Kiểm tra nguồn gốc: Đảm bảo ống có chứng chỉ CO (xuất xứ), CQ (chất lượng) và hóa đơn rõ ràng.

Lưu ý khi lắp đặt

1. Kỹ thuật kết nối: Với ống thép DN150, phương pháp hàn đối đầu hoặc nối bích là an toàn nhất. Cần đảm bảo thợ hàn có chứng chỉ tay nghề.

2. Phụ kiện đi kèm: Van, co, tê, mặt bích phải cùng tiêu chuẩn và độ dày với ống để tránh tạo ra các điểm thắt nút lưu lượng.

3. Thử áp: Luôn thực hiện thử áp hệ thống (Hydrostatic test) trước khi đưa vào vận hành chính thức để phát hiện các mối hàn lỗi.



FAQ: Câu hỏi thường gặp về ống DN150

1. Ống DN150 là bao nhiêu mm?

Đường kính danh nghĩa là 150, nhưng đường kính ngoài thực tế (OD) thường là 165mm (hệ mét) hoặc 168.3mm (hệ inch).

2. DN150 có bằng 6 inch không?

Đúng. Trong giới kỹ thuật, DN150 và ống 6 inch (6") là cách gọi khác nhau của cùng một cấp kích thước ống.

3. Nên chọn SCH40 hay SCH80 cho DN150?

Nếu dùng cho cấp nước dân dụng và PCCC thông thường, SCH40 là quá đủ. Chỉ dùng SCH80 cho các hệ thống chịu áp suất cực cao hoặc môi trường ăn mòn cần độ dày bù trừ.

4. Giá DN150 hiện nay bao nhiêu?

Giá phụ thuộc vào vật liệu (thép đen, mạ kẽm hay inox) và độ dày. Thường dao động theo giá sắt thép thế giới, bạn nên liên hệ nhà cung cấp để có báo giá theo thời điểm.

Kết luận

Việc thấu hiểu thông số kỹ thuật và bản chất của ống DN150 là bước đệm quan trọng để xây dựng một hệ thống đường ống an toàn, hiệu quả và kinh tế. Đừng để những nhầm lẫn nhỏ về đường kính hay độ dày gây ra những tổn thất lớn cho công trình của bạn.
