B16 5 Flange là gì? Hướng dẫn tra cứu thông số và lựa chọn đúng chuẩn

Vì sao nhiều người nhầm lẫn khi chọn B16 5 Flange?

Trong lĩnh vực cơ khí công nghiệp, việc đặt mua b16 5 (mặt bích tiêu chuẩn B16.5) tưởng chừng đơn giản nhưng lại tiềm ẩn nhiều rủi ro kỹ thuật. Thực tế, không ít trường hợp bộ phận thu mua đặt hàng dựa trên bản vẽ cũ hoặc chỉ dựa vào kích thước định danh mà bỏ qua các quy định khắt khe về Class áp lực.

Tình huống phổ biến nhất là sự nhầm lẫn giữa b16 5 với các tiêu chuẩn châu Âu (DIN) hoặc Nhật Bản (JIS). Một sai lệch chỉ vài milimet ở khoảng cách tâm lỗ bu lông hoặc độ dày bề mặt (thickness) cũng khiến mặt bích không thể kết nối được với hệ thống hiện hữu. Hệ quả là doanh nghiệp không chỉ lãng phí chi phí vật tư mà còn đối mặt với tình trạng trễ tiến độ dự án nghiêm trọng, gây thiệt hại hàng tỷ đồng. Hiểu đúng bản chất và cách tra cứu tiêu chuẩn ASME B16.5 là yêu cầu bắt buộc để đảm bảo sự an toàn và tính đồng bộ cho mọi hệ thống đường ống áp lực cao.

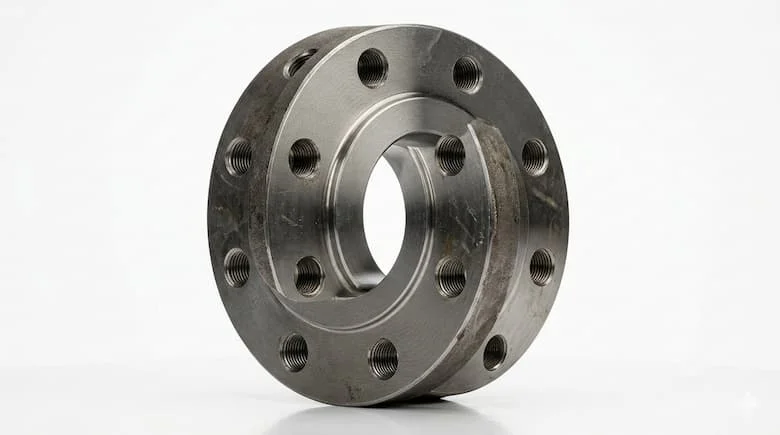

B16 5 flange là gì?

B16 5  là loại mặt bích được sản xuất và kiểm chứng theo tiêu chuẩn ASME B16.5 của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers). Đây là tiêu chuẩn phổ biến nhất thế giới dành cho mặt bích thép và phụ kiện mặt bích, áp dụng cho các kích thước từ NPS 1/2" đến NPS 24" (tương đương DN15 đến DN600).

Tiêu chuẩn này không chỉ đơn thuần quy định về hình dáng mà còn bao quát toàn bộ các yếu tố kỹ thuật như:

• Kích thước hình học: Đường kính ngoài, độ dày, kích thước gờ (facing).

• Cấp áp lực (Class): Bao gồm Class 150, 300, 400, 600, 900, 1500 và 2500.

• Phương pháp chế tạo: Đúc hoặc rèn (forged), cùng các yêu cầu về xử lý nhiệt và thử nghiệm áp lực.

•

Nguyên lý & bản chất tiêu chuẩn ASME B16.5

Bản chất của tiêu chuẩn ASME B16.5 nằm ở tính Interchangeability (khả năng hoán đổi). Nghĩa là, một chiếc mặt bích Class 150 sản xuất tại Mỹ phải hoàn toàn khớp với một chiếc mặt bích Class 150 sản xuất tại Việt Nam hay Hàn Quốc, miễn là chúng cùng tuân thủ tiêu chuẩn này.

Nguyên lý cốt lõi mà tiêu chuẩn này quy định bao gồm:

1. Mối quan hệ Áp suất - Nhiệt độ (Pressure-Temperature Ratings): Cùng một loại vật liệu, nhưng khi nhiệt độ làm việc tăng lên thì khả năng chịu áp lực của mặt bích sẽ giảm xuống. ASME B16.5 cung cấp các bảng thông số cực kỳ chi tiết để kỹ sư tính toán độ an toàn.

2. Định nghĩa về hình học bu lông: Quy định chính xác số lượng lỗ, đường kính lỗ và đường kính vòng tròn chia bu lông (Bolt Circle). Điều này đảm bảo tính kín khít tuyệt đối khi lắp ghép.

Việc tuân thủ b16 5 giúp loại bỏ các sai số hệ thống, đảm bảo rằng mọi thành phần trong đường ống đều vận hành dưới một "ngôn ngữ kỹ thuật" chung, từ đó tối ưu hóa hiệu suất và tuổi thọ công trình.

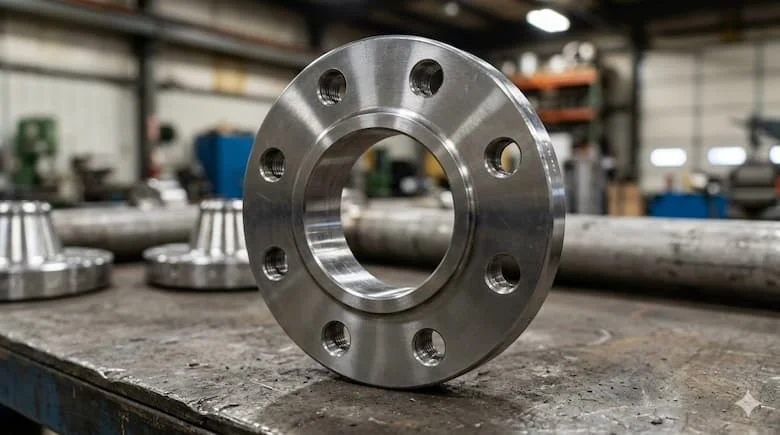

Phân loại B16 5 theo cấu tạo kỹ thuật

Dựa trên cách thức kết nối với đường ống và mục đích sử dụng, b16 5  được chia thành các loại chính sau:

• Weld Neck (WN): Có cổ dài được hàn đối đầu với ống. Loại này chịu được áp suất cao, rung động mạnh và nhiệt độ cực đoan. Phần cổ giúp giảm sự tập trung ứng suất tại chân mặt bích.

• Slip-On (SO): Mặt bích trượt, có đường kính trong lớn hơn đường kính ngoài của ống một chút. Cần hàn cả bên trong và bên ngoài. Dễ lắp đặt và chi phí thấp hơn WN nhưng chịu lực kém hơn.

• Blind (BL): Mặt bích mù, dùng để bịt kín đầu ống hoặc các lỗ chờ. Đây là loại chịu ứng suất uốn lớn nhất do áp lực dòng chảy tác động trực tiếp vào tâm bích.

• Threaded (TH): Mặt bích ren, dùng trong các hệ thống không thể hàn hoặc các khu vực dễ cháy nổ. Tuy nhiên, nó chỉ phù hợp cho các ứng dụng áp suất thấp và kích thước nhỏ.

• Socket Weld (SW): Sử dụng cho ống kích thước nhỏ áp suất cao. Ống được đưa vào lỗ bích và hàn một đường duy nhất bên ngoài.

Phân loại theo áp lực (Class) - Tại sao phải chọn đúng?

Khái niệm "Class" trong b16 5 phản ánh khả năng chịu tải của mặt bích. Nhiều người thường lầm tưởng Class 150 tương đương với 150 psi, nhưng thực tế áp suất làm việc tối đa có thể cao hơn tùy vào vật liệu và nhiệt độ.

• Class 150: Dùng cho các hệ thống nước, HVAC, hoặc đường ống hóa chất nhẹ.

• Class 300 - 600: Phổ biến trong ngành dầu khí và xử lý khí nén.

• Class 900 - 2500: Dành cho các hệ thống siêu áp lực như nhà máy nhiệt điện, thủy điện hoặc khai thác dầu khí tầng sâu.

Tại sao độ dày thay đổi theo Class? Khi Class tăng lên, độ dày mặt bích (thickness) và đường kính bu lông sẽ tăng tỷ lệ thuận để chống lại lực xé từ áp suất bên trong. Sử dụng sai Class (ví dụ dùng Class 150 cho hệ thống yêu cầu Class 300) sẽ dẫn đến nứt vỡ bích hoặc rò rỉ hóa chất gây nguy hiểm.

Thông số kỹ thuật B16 5 (Bảng tra cứu ANSI/ASME)

Để lựa chọn chính xác, kỹ sư cần nắm rõ các thông số: OD (Đường kính ngoài), Bolt Circle (Vòng tròn chia bu lông), và Number of holes (Số lỗ bu lông).

Bảng tra nhanh thông số mặt bích Class 150 (Tham khảo):

Lưu ý: Bảng trên chỉ là một phần nhỏ. Trong thực tế, bạn cần kiểm tra loại bề mặt tiếp xúc (Facing type) như RF (Raised Face), FF (Flat Face) hoặc RTJ (Ring Type Joint) để chọn Gasket phù hợp.

So sánh B16 5 với tiêu chuẩn DIN và JIS

Một trong những sai lầm kinh điển là cố gắng lắp mặt bích ASME (hệ Inch) vào mặt bích DIN (hệ Mét). Dưới đây là bảng so sánh để thấy sự khác biệt:

Insight: Các tiêu chuẩn này không thể thay thế trực tiếp cho nhau. Khoảng cách tâm lỗ bu lông của chúng khác nhau hoàn toàn. Nếu hệ thống của bạn đang dùng van chuẩn DIN, bạn bắt buộc phải dùng mặt bích DIN, không thể dùng b16 5

Ứng dụng thực tế và những sai lầm cần tránh

Mặt bích chuẩn ASME B16.5 là xương sống của các ngành công nghiệp nặng:

• Dầu khí & Hóa chất: Nơi yêu cầu sự an toàn tuyệt đối chống rò rỉ.

• Nhiệt điện: Chịu đựng dòng hơi nước nhiệt độ và áp suất cực cao.

• Xử lý nước thải công nghiệp: Sử dụng các loại bích inox 316 chuẩn B16.5 để chống ăn mòn.

Các sai lầm thường gặp:

1. Nhầm lẫn Class với PN: Giả định Class 150 bằng PN16 là sai lầm có thể gây tai nạn.

2. Nhầm Inch với DN: NPS 2" (60.3mm) khác với DN50 (63mm hoặc 60mm tùy chuẩn ống).

3. Chọn sai vật liệu: Dùng bích thép carbon (A105) cho môi trường hóa chất ăn mòn thay vì thép không gỉ (A182).

Cách chọn B16 5 đúng chuẩn: Checklist cho kỹ sư

Để tránh sai sót, hãy tuân thủ checklist sau khi đặt hàng hoặc thiết kế:

1. Xác định NPS: Kích thước ống định danh là bao nhiêu? (Ví dụ: 2 inch, 4 inch).

2. Chọn Class: Áp suất vận hành và nhiệt độ là bao nhiêu? (Class 150, 300 hay 600?).

3. Kiểu kết nối: Cần dùng hàn cổ (WN), trượt (SO) hay bích mù (BL)?

4. Bề mặt tiếp xúc (Facing): Raised Face (RF) là phổ biến nhất, nhưng nếu dùng cho áp lực cực cao hãy cân nhắc RTJ.

5. Tiêu chuẩn vật liệu: ASTM A105 (thép đen), ASTM A182 F304/F316 (inox).

Lưu ý lắp đặt

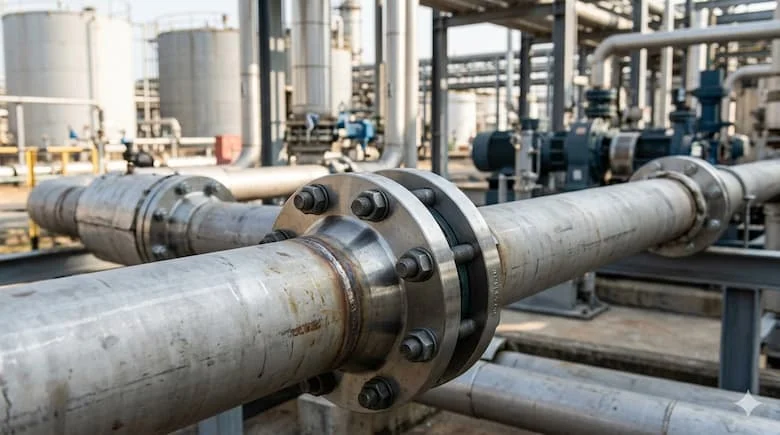

 Khi lắp đặt b16 5 , luôn sử dụng cờ lê lực (torque wrench) để siết bu lông theo sơ đồ hình sao, đảm bảo lực ép lên gioăng (gasket) đều, tránh rò rỉ cục bộ.

FAQ: Câu hỏi thường gặp về B16 5 flange

1. B16 5 flange có dùng cho kích thước lớn hơn 24 inch không?

Không. Đối với kích thước từ 26" trở lên, bạn phải chuyển sang tiêu chuẩn ASME B16.47 (Series A hoặc Series B).

2. Class 150 chịu được áp suất bao nhiêu bar?

Ở nhiệt độ bình thường, Class 150 chịu được khoảng 20 bar (285 psi). Tuy nhiên, khi nhiệt độ tăng lên 400°C, nó chỉ còn chịu được khoảng 6.5 bar.

3. Có thể dùng mặt bích B16.5 cho ống nhựa không?

Có thể, nhưng cần lưu ý về kiểu bề mặt (thường dùng FF - Flat Face) để tránh làm nứt mặt bích nhựa khi siết bu lông.

4. Tại sao giá bích B16.5 thường cao hơn bích thường?

Vì nó tuân thủ quy trình kiểm soát vật liệu khắt khe và độ chính xác cơ khí cao hơn các loại mặt bích tiêu chuẩn cơ sở.

Kết luận

Việc nắm vững kiến thức về b16 5 flange không chỉ giúp bạn lựa chọn đúng linh kiện cho hệ thống mà còn đảm bảo tính an toàn kinh tế cho toàn bộ dự án. Một sai sót nhỏ trong việc chọn Class hoặc tiêu chuẩn có thể dẫn đến những thảm họa kỹ thuật không đáng có.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về b16 5 flange !
