Neck Weld Flange là gì? Giải pháp tối ưu cho hệ thống áp lực cao

Trong thi công các hệ thống công nghiệp "critical" như dầu khí, lọc hóa chất hay hệ thống hơi bão hòa, sự an toàn của các điểm kết nối luôn là ưu tiên hàng đầu. Khi đối mặt với áp suất cực lớn và sự biến thiên nhiệt độ liên tục, một mối nối lỏng lẻo không chỉ gây thất thoát tài sản mà còn tiềm ẩn nguy cơ cháy nổ kinh khủng.

Thực tế, nhiều đơn vị vì tối ưu chi phí đã sử dụng sai loại mặt bích cho hệ thống áp lực cao, dẫn đến hiện tượng nứt mối hàn hoặc biến dạng mặt bích ngay khi vận hành thử nghiệm. Đây chính là lý do neck weld flange (mặt bích cổ hàn) ra đời để giải quyết bài toán độ bền tuyệt đối. Với thiết kế đặc thù giúp phân bổ ứng suất đồng đều, mặt bích cổ hàn không chỉ là một phụ kiện kết nối mà còn là "lá chắn" an toàn cho toàn bộ công trình. Tuy nhiên, để phát huy tối đa hiệu quả, bạn cần hiểu rõ các tiêu chuẩn kỹ thuật và cách lựa chọn Class phù hợp. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu nhất từ góc độ chuyên gia ngành cơ khí.

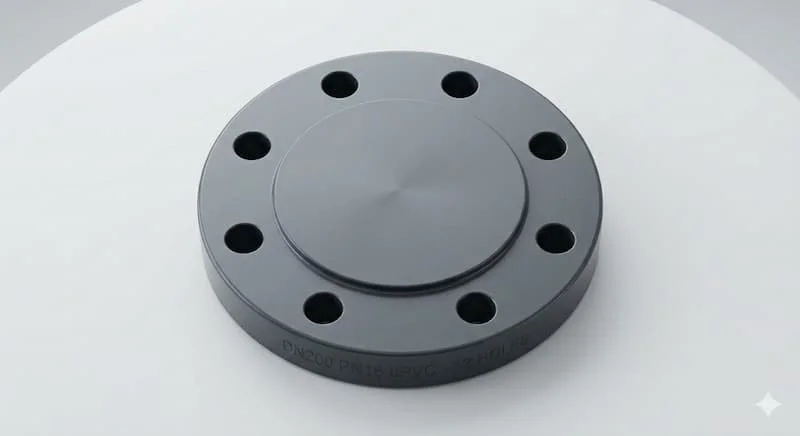

Neck Weld Flange là gì? Định nghĩa và đặc điểm nền tảng

Mặt bích cổ hàn (hay còn gọi là Weld Neck Flange - WNF) là loại mặt bích có thiết kế cổ dài (neck) đặc trưng, thon dần từ phần đĩa bích đến đầu hàn. Điểm khác biệt lớn nhất của nó nằm ở cách thức kết nối: phần cổ của bích được hàn đối đầu (butt weld) trực tiếp với đầu ống.

Thiết kế này không phải ngẫu nhiên mà có. Các đặc điểm cốt lõi của mặt bích cổ hàn bao gồm:

• Cổ bích thon dài: Giúp chuyển tiếp độ dày từ mặt bích sang ống một cách mượt mà.

• Kết nối Butt Weld: Tạo ra một đường hàn có độ ngấu sâu, tương đương với độ bền của chính thân ống.

• Khả năng chịu lực: Đây là dòng bích có khả năng chịu áp lực và nhiệt độ khắc nghiệt nhất trong tất cả các loại mặt bích tiêu chuẩn hiện nay.

Nguyên lý hoạt động của weld neck flange

Về mặt cơ học, nguyên lý vận hành của mặt bích cổ hàn dựa trên việc phân bổ và giảm thiểu sự tập trung ứng suất. Trong các loại bích phẳng, áp lực từ dòng lưu chất và lực siết bulong thường tập trung tại điểm tiếp giáp giữa ống và bích, dễ gây nứt mỏi (fatigue).

Phần cổ thon dài của weld neck đóng vai trò là một "vùng đệm". Khi hệ thống vận hành, áp suất và các rung động dọc trục sẽ được truyền từ mặt bích, qua phần cổ thon và phân tán dần vào thành ống. Điều này giúp giảm thiểu tối đa áp lực trực tiếp lên mối hàn, bảo vệ hệ thống khỏi các vết nứt li ti do ứng suất nhiệt hoặc áp lực dư.

Insight chuyên gia: Độ bền của mặt bích cổ hàn không chỉ đến từ độ dày kim loại mà đến từ khả năng "chia sẻ" gánh nặng áp suất với đường ống. Đó là lý do tại sao trong các môi trường rung lắc mạnh, chỉ có weld neck flange mới được tin dùng.

Phân tích chuyên sâu thông số kỹ thuật mặt bích cổ hàn

Việc lựa chọn mặt bích cổ hàn đòi hỏi sự chính xác tuyệt đối về số liệu để đảm bảo khớp nối không bị rò rỉ. Các yếu tố quan trọng bao gồm:

1. Kích thước (Size): Thường được tính theo DN (mm) hoặc Inch (1/2" đến 24" và lớn hơn).

2. Cấp áp lực (Class): Đây là thông số sống còn. Theo tiêu chuẩn ANSI B16.5, các cấp phổ biến gồm Class 150, 300, 600, 900, 1500, và 2500.

3. Tiêu chuẩn chế tạo: Phổ biến nhất là ASME/ANSI B16.5 (cho kích thước nhỏ) và ASME B16.47 (cho kích thước lớn).

4. Độ dày cổ (Schedule): Phần đầu cổ bích phải có độ dày (SCH) khớp hoàn toàn với độ dày của ống dẫn để việc hàn đối đầu không tạo thành "bậc" bên trong đường ống.

Phân loại weld neck flange theo ứng dụng

• Theo vật liệu: Thép carbon (A105) cho hệ thông dụng; Inox (304, 316) cho hóa chất; Thép hợp kim cho môi trường nhiệt độ cực cao.

• Theo bề mặt tiếp xúc: Raised Face (RF) - mặt lồi; Flat Face (FF) - mặt phẳng; hoặc Ring Type Joint (RTJ) - mặt rãnh cho áp lực cực cao.

So sánh weld neck flange vs slip-on flange

Đây là hai loại bích thường bị mang ra cân nhắc về chi phí. Hãy xem sự khác biệt:

Kết luận: Đừng vì tiết kiệm chi phí ban đầu mà chọn Slip-on cho các hệ hơi áp lực cao. Mặt bích cổ hàn dù đắt hơn và khó thi công hơn nhưng sẽ giúp bạn tránh được chi phí bảo trì khổng lồ và nguy cơ dừng máy do sự cố.

Tại sao mặt bích cổ hàn là lựa chọn an toàn nhất cho hệ critical?

Trong các ngành công nghiệp nặng, an toàn là trên hết. Mặt bích cổ hàn chiếm ưu thế nhờ:

• Giảm Stress: Phần cổ dài dịch chuyển mối hàn ra xa khỏi khu vực tập trung áp lực của mặt bích.

• Dòng chảy mượt mà: Do đường kính trong của bích khớp hoàn toàn với ống, dòng lưu chất không bị cản trở, không tạo ra dòng xoáy (turbulence) gây xói mòn thành ống.

• Kiểm tra dễ dàng: Mối hàn đối đầu của weld neck cực kỳ thuận tiện cho việc kiểm tra không phá hủy (NDT) như chụp X-ray để đảm bảo chất lượng mối hàn tuyệt đối.

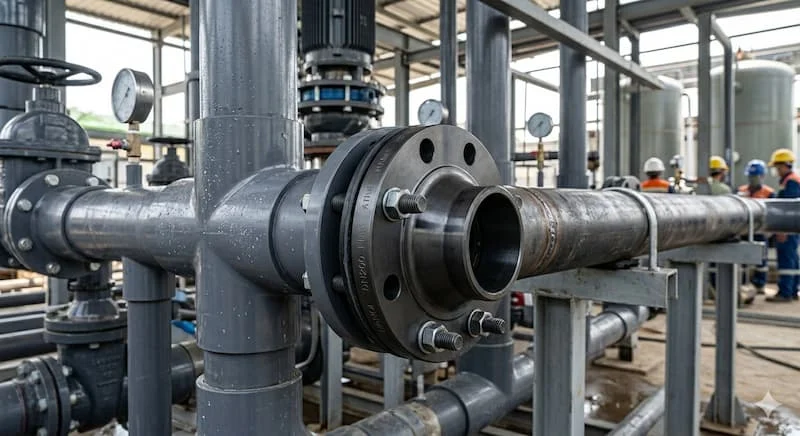

Ứng dụng thực tế và những sai lầm thường gặp

Mặt bích cổ hàn thường xuất hiện tại:

• Ngành dầu khí: Các đường ống dẫn dầu thô, khí tự nhiên dưới biển hoặc trên giàn khoan.

• Hệ thống hơi (Steam): Nơi nhiệt độ thay đổi đột ngột gây giãn nở nhiệt mạnh.

• Nhà máy hóa chất: Các bồn áp lực và đường ống dẫn lưu chất ăn mòn cao.

Sai lầm thực tế và hậu quả

• Dùng sai Class: Lắp bích Class 150 vào hệ vận hành áp suất Class 300. Hậu quả là mặt bích bị vênh, gây hở gioăng và xì lưu chất.

• Hàn sai kỹ thuật: Không vát mép đúng tiêu chuẩn trước khi hàn butt weld, dẫn đến mối hàn không ngấu, dễ bị đứt gãy dưới áp lực lớn.

• Sai Schedule: Cổ bích dày SCH80 nhưng ống chỉ SCH40. Việc này tạo ra gờ bên trong ống, gây xói mòn và sụt áp cục bộ.

Checklist: Cách chọn mặt bích cổ hàn đúng kỹ thuật

Trước khi đặt hàng hoặc lắp đặt, hãy kiểm tra danh sách sau:

1. Xác định áp lực làm việc: Chọn Class phù hợp (Luôn chọn Class >= áp suất vận hành tối đa).

2. Kiểm tra độ dày ống: Đảm bảo Schedule của cổ bích trùng khớp với Schedule của ống.

3. Xác định vật liệu: Có cần chống ăn mòn (Inox) hay chỉ cần chịu lực (Thép carbon)?

4. Kiểm tra bề mặt kín: RF hay RTJ? (RTJ thường dùng cho Class 600 trở lên).

5. Tiêu chuẩn quốc tế: Đảm bảo hàng có CO/CQ và đạt chuẩn ANSI B16.5.

Lưu ý khi lắp đặt:

• Phải căn chỉnh đồng tâm giữa cổ bích và ống trước khi hàn.

• Sử dụng kỹ thuật hàn đối đầu tiêu chuẩn và thực hiện kiểm tra NDT (Siêu âm hoặc chụp phim) cho các hệ thống áp lực cao từ Class 300 trở lên.

FAQ - Câu hỏi thường gặp về mặt bích cổ hàn

1. Neck weld flange khác gì bích rỗng (Slip-on)?

Đáp: Neck weld có cổ dài và hàn đối đầu, chịu áp lực tốt hơn nhiều so với Slip-on (loại không có cổ và hàn bao ngoài ống).

2. Tại sao gọi là bích cổ hàn?

Đáp: Vì đặc điểm nhận dạng rõ nhất là phần cổ thon dài dùng để hàn trực tiếp vào ống.

3. Class 150 và Class 300 khác nhau thế nào?

Đáp: Đây là định mức áp suất. Class 300 dày hơn, chịu áp lực cao hơn và có vòng tròn lỗ bulong khác với Class 150.

4. Có cần kỹ thuật hàn đặc biệt cho loại bích này không?

Đáp: Có. Cần thợ hàn có tay nghề cao để thực hiện mối hàn butt weld đảm bảo độ ngấu và kín tuyệt đối.

5. Vật liệu nào phổ biến nhất cho mặt bích cổ hàn ?

Đáp: Thép Carbon A105 là phổ biến nhất cho các hệ thống dầu khí và nước áp lực cao.

Kết luận

Neck weld flange là giải pháp không thể thay thế trong các hệ thống đòi hỏi độ an toàn và độ bền cơ học cao nhất. Dù chi phí đầu tư và yêu cầu kỹ thuật thi công có phần khắt khe, nhưng sự ổn định mà nó mang lại chính là bảo hiểm tốt nhất cho công trình của bạn. Hãy luôn chọn đúng Class và tuân thủ quy trình hàn chuẩn để hệ thống vận hành trơn tru nhất.
