Flange bs4504 là gì? Thông số kỹ thuật và Cách lựa chọn chính xác nhất

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi đơn vị thi công mang đến công trường một lô mặt bích, nhưng khi lắp ráp vào hệ thống máy bơm hay van công nghiệp thì không thể xỏ vừa bu lông?

Sự cố "lệch pha" giữa các tiêu chuẩn mặt bích như BS4504, DIN hay ANSI không chỉ gây lãng phí thời gian mà còn tiềm ẩn nguy cơ rò rỉ áp lực, thậm chí phải thay thế toàn bộ hệ thống với chi phí cực kỳ tốn kém. Trong đó, flange BS 4504 là một trong những tiêu chuẩn phổ biến nhất tại thị trường Việt Nam nhưng lại thường bị nhầm lẫn với các tiêu chuẩn hệ mét khác.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ định nghĩa, bảng tra kích thước đến cách phân biệt thực tế, giúp bạn tự tin lựa chọn đúng loại mặt bích cho dự án của mình.

Flange BS 4504 là gì?

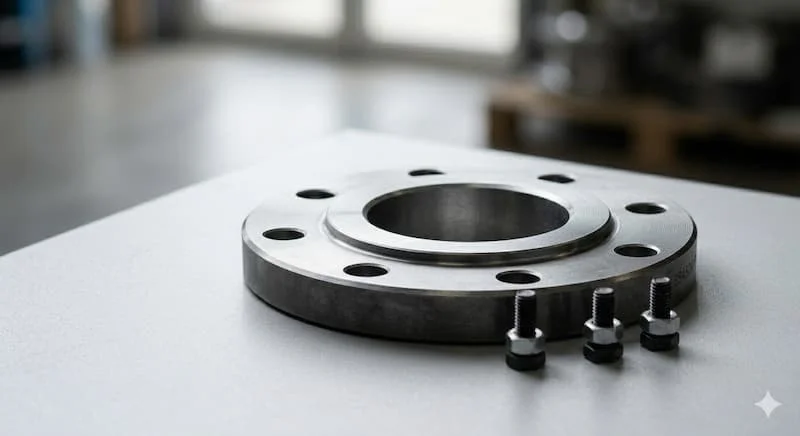

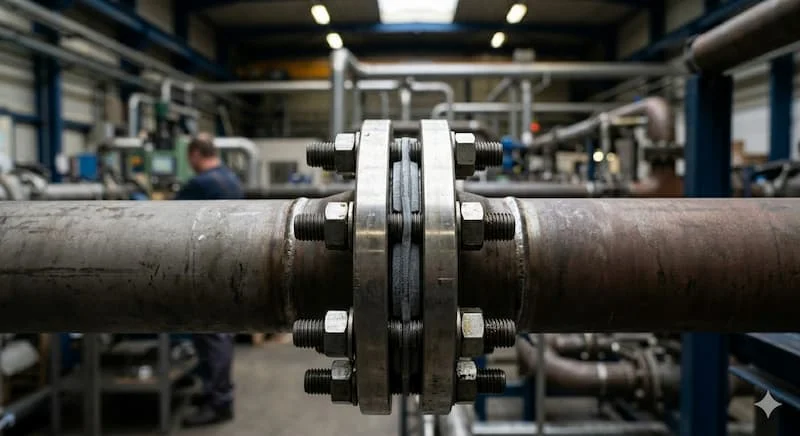

Flange BS4504 (Mặt bích BS4504) là loại mặt bích được sản xuất và kiểm định theo tiêu chuẩn British Standard (Tiêu chuẩn Anh) dành cho các sản phẩm cơ khí và đường ống. Tiêu chuẩn này quy định cụ thể về kích thước hình học, độ dày, số lượng lỗ bu lông và khả năng chịu áp lực của mặt bích.

Tại Việt Nam, các hệ thống cấp thoát nước, xử lý nước thải và PCCC cực kỳ ưa chuộng tiêu chuẩn này. Đặc điểm nhận diện cốt lõi của flange BS4504 chính là việc sử dụng đơn vị áp lực danh định là PN (Pressure Nominal), ví dụ như PN10, PN16 hay PN25. Mặc dù có nguồn gốc từ Anh, nhưng do tính tương thích cao với các dòng van và phụ kiện châu Âu, BS4504 đã trở thành ngôn ngữ chung trong ngành cơ khí tại khu vực châu Á.

Nguyên lý hoạt động của flange trong hệ thống ống

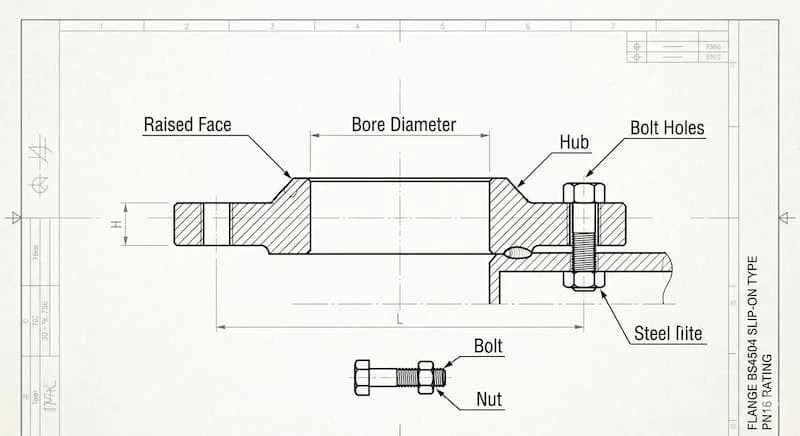

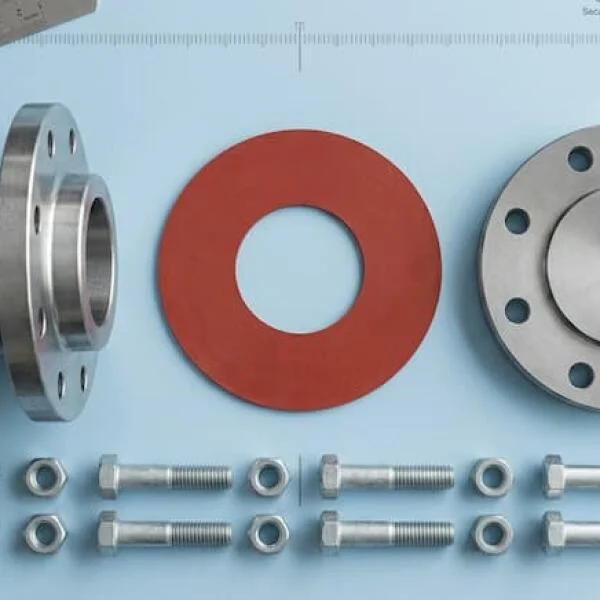

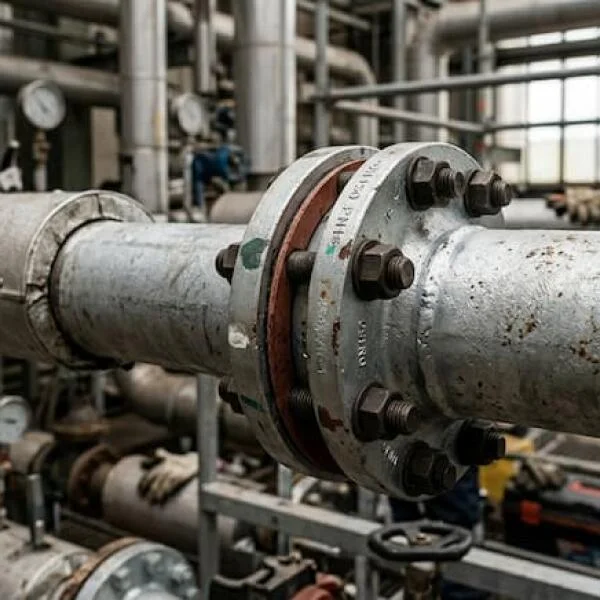

Về mặt kỹ thuật, một kết nối bích (flange connection) không chỉ đơn thuần là một miếng thép đục lỗ. Nó là một hệ thống truyền động và làm kín gồm ba thành phần không thể tách rời: Mặt bích, Gioăng (Gasket) và Bu lông.

1. Cấu tạo: Mặt bích đóng vai trò là khung xương chịu lực. Gioăng nằm ở giữa hai mặt bích để lấp đầy các khe hở siêu nhỏ. Bu lông tạo ra lực ép cần thiết để nén gioăng, tạo thành một rào cản ngăn chất lưu thoát ra ngoài.

2. Nguyên lý: Khi bu lông được siết chặt, lực ép sẽ truyền qua mặt bích vào gioăng. Dưới tác động của áp suất trong đường ống, sự kết nối này phải đảm bảo tính ổn định cơ học và khả năng chống rò rỉ tuyệt đối.

3. Vai trò chiến lược: Điểm ăn tiền của việc dùng flange BS 4504 thay vì hàn trực tiếp chính là khả năng linh hoạt trong tháo lắp. Khi một đoạn ống bị tắc hoặc một chiếc van cần bảo trì, bạn chỉ cần tháo bu lông thay vì phải cắt ống, giúp giảm thiểu tối đa thời gian dừng hệ thống (downtime).

Phân loại flange BS 4504 phổ biến hiện nay

Tùy vào vị trí lắp đặt và yêu cầu về áp suất, tiêu chuẩn BS4504 được chia thành nhiều kiểu dáng khác nhau:

1. Flange cổ hàn (Weld Neck Flange)

Loại này có phần cổ dài được hàn trực tiếp vào ống. Thiết kế này giúp truyền ứng suất từ mặt bích sang ống, cực kỳ phù hợp cho các hệ thống có áp lực cao và nhiệt độ biến thiên mạnh.

• Ưu điểm: Độ bền cao nhất trong các loại bích.

• Khi nào dùng: Hệ thống hơi nóng, hóa chất áp suất lớn.

2. Flange hàn trượt (Slip-on Flange)

Đây là loại phổ biến nhất tại các công trình ở Việt Nam. Ống được đưa vào bên trong lỗ bích và hàn ở cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Dễ lắp đặt, giá thành rẻ hơn Weld Neck.

• Khi nào dùng: Hệ thống nước sạch, PCCC, HVAC.

3. Flange mù (Blind Flange)

Loại bích không có lỗ ở giữa, dùng để ngăn chặn dòng chảy ở cuối đường ống hoặc các đầu chờ.

• Vai trò: Giúp việc mở rộng hệ thống trong tương lai trở nên dễ dàng.

4. Flange ren (Threaded Flange)

Kết nối với ống bằng ren thay vì hàn.

• Ưu điểm: An toàn trong môi trường dễ cháy nổ vì không cần nhiệt độ hàn.

• Khi nào dùng: Ống có kích thước nhỏ và áp lực thấp.

Thông số kỹ thuật flange BS 4504: Những điều cần lưu tâm

Trong SEO và kỹ thuật, thông số là "trái tim" của nội dung. Một sai sót nhỏ về PCD (Pitch Circle Diameter) có thể khiến toàn bộ lô hàng trở thành phế liệu.

• PN (Pressure Nominal): Đây là thông số quyết định độ dày của bích. Các cấp độ phổ biến gồm PN6, PN10, PN16, PN25, PN40. Một sai lầm kinh điển là dùng bích PN10 lắp cho hệ thống PN16; dù kích thước lỗ có thể khớp, nhưng độ dày bích PN10 không đủ để chịu tải, gây nguy cơ nứt vỡ.

• DN (Nominal Diameter): Kích thước danh nghĩa của ống (ví dụ DN50, DN100). Lưu ý DN không phải là đường kính ngoài thực tế của ống.

• PCD (Bolt Circle): Khoảng cách giữa tâm các lỗ bu lông đối diện nhau. Đây là thông số "sống còn" để hai mặt bích có thể kết nối với nhau.

Bảng kích thước flange BS 4504 tiêu chuẩn (Tham khảo)

Để tối ưu trải nghiệm và thời gian lưu trang (dwell time), dưới đây là thông số cơ bản cho dòng PN16 – dòng bán chạy nhất:

Lưu ý: Bảng trên mang tính chất tham khảo cho tiêu chuẩn PN16. Với các cấp áp lực khác, độ dày và số lỗ có thể thay đổi.

So sánh flange BS 4504 với DIN và ANSI

Nhiều người thường đánh đồng BS4504 với DIN (Đức), nhưng thực tế chúng có những điểm khác biệt tinh vi:

Insight chuyên gia: Đừng bao giờ chủ quan rằng "cùng hệ PN là lắp được". Hãy luôn đối chiếu bảng thông số PCD và độ dày (thickness) trước khi đặt hàng.

Tại sao cần chọn đúng tiêu chuẩn flange?

Việc chọn sai tiêu chuẩn không chỉ là vấn đề kỹ thuật mà còn là vấn đề kinh tế và an toàn:

1. Không thể lắp đặt: Lệch tâm lỗ bu lông khiến bạn phải khoan lại hoặc bỏ bích, làm hỏng cấu trúc chịu lực của vật liệu.

2. Rò rỉ nghiêm trọng: Ngay cả khi lắp vừa, nếu bích mỏng hơn yêu cầu áp suất, mặt bích sẽ bị vênh (warping) theo thời gian, gây thất thoát lưu chất.

3. Chi phí cơ hội: Việc dừng thi công để chờ vận chuyển lô hàng mới thay thế có thể tốn kém gấp nhiều lần giá trị bản thân chiếc mặt bích.

Sai lầm thường gặp khi chọn flange BS 4504

• Nhầm lẫn giữa PN và Class: Nhiều khách hàng hỏi mua "bích BS PN150" – đây là sự nhầm lẫn giữa hệ PN (BS/DIN) và hệ Class (ANSI).

• Bỏ qua vật liệu: Chọn mặt bích thép cho môi trường nước biển hoặc hóa chất ăn mòn là sai lầm chết người. Trong trường hợp này, flange inox 304/316 mới là lựa chọn đúng đắn.

• Không kiểm tra nhiệt độ: Áp lực PN16 chỉ định nghĩa ở nhiệt độ phòng. Nếu nhiệt độ lên cao (ví dụ hơi bão hòa), khả năng chịu tải của bích sẽ giảm đáng kể.

Checklist: Cách chọn flange bs4504 đúng chuẩn

Để đảm bảo mua đúng hàng, hãy tuân thủ các bước sau:

1. Xác định kích thước đường ống (DN): Bạn dùng ống bao nhiêu?

2. Xác định áp suất vận hành (PN): Hệ thống chạy 10 bar hay 16 bar?

3. Chọn kiểu bích: Bích rỗng (Slip-on) hay bích mù (Blind)?

4. Xác định vật liệu: Thép carbon, Inox 201, 304 hay nhựa?

5. Kiểm tra chứng chỉ: Yêu cầu nhà cung cấp cung cấp chứng chỉ CO/CQ để đảm bảo hàng đúng tiêu chuẩn BS4504.

FAQ: Câu hỏi thường gặp về flange BS 4504

1. PN10 và PN16 của BS4504 có lắp lẫn được không?

Tùy kích thước DN. Ví dụ, từ DN50 đến DN150, thông số lỗ bu lông của PN10 và PN16 thường giống nhau nên lắp lẫn được, nhưng từ DN200 trở lên chúng hoàn toàn khác nhau.

2. Làm sao biết đó là flange BS4504 chính hãng?

Thông thường trên thân mặt bích tiêu chuẩn sẽ được dập nổi thông số kỹ thuật như: "DN100 - PN16 - BS4504".

3. Có thể dùng bích BS4504 cho hệ thống dầu khí không?

Có thể, nhưng chỉ ở các phân khúc áp lực trung bình. Với hệ thống khai thác dầu khí áp suất cực cao, tiêu chuẩn ANSI/ASME Class 600 trở lên thường được ưu tiên hơn.

Kết luận

Hiểu rõ về flange BS4504 không chỉ giúp bạn tránh được những sai sót kỹ thuật ngớ ngẩn mà còn tối ưu hóa chi phí vận hành cho doanh nghiệp. Một lựa chọn đúng từ đầu chính là cách bảo vệ hệ thống đường ống bền bỉ nhất.
