QR1 Valve – Bộ phận quan trọng giúp hệ thống phanh khí nén phản hồi nhanh hơn

Bạn đã bao giờ cảm thấy chiếc xe tải hoặc xe đầu kéo của mình bỗng nhiên có hiện tượng phanh nhả chậm, xe bị ì ạch mỗi khi khởi hành, hệ thống khí nén xả hơi chậm chạp hoặc xuất hiện tình trạng mất áp suất cục bộ làm hiệu suất phanh giảm sút nghiêm trọng chưa? Một trong những nguyên nhân phổ biến nhất dẫn đến các sự cố này chính là qr1 valve bị kẹt cứng hoặc hư hỏng theo thời gian, khiến lượng khí nén không thể thoát ra nhanh chóng như thiết kế ban đầu.

Chính vì vậy, van xả nhanh đóng vai trò cực kỳ quan trọng trong việc nâng cao tốc độ phản hồi và gia tăng độ an toàn tuyệt đối cho toàn bộ hệ thống phanh khí nén của phương tiện.

Van xả nhanh là gì?

Van xả nhanh (Quick Release Valve) là một thiết bị chuyên dụng trong hệ thống phanh khí nén của xe tải, có chức năng xả thật nhanh lượng khí nén tồn đọng từ bầu phanh ra môi trường bên ngoài ngay khi tài xế nhả bàn đạp phanh, giúp giảm thiểu tối đa thời gian trễ và nâng cao hiệu quả vận hành của xe [chèn link: nguyên lý hệ thống phanh khí nén].

Về nguyên lý hoạt động cơ bản, khi người lái đạp phanh, khí nén được cấp vào bầu phanh để ép má phanh. Ngược lại, khi nhả phanh, van xả nhanh lập tức mở cổng xả để lượng khí thoát trực tiếp ra ngoài bầu phanh thay vì phải di chuyển ngược dòng qua van điều khiển tổng, nhờ đó bầu phanh nhả nhanh hơn rất nhiều.

Vai trò chủ đạo của thiết bị này bao gồm:

• Rút ngắn đáng kể thời gian nhả phanh của phương tiện.

• Tăng cường hiệu quả và độ nhạy của hệ thống phanh.

• Giảm thiểu tình trạng tổn thất áp suất dọc đường ống.

• Bảo vệ các bộ phận cơ khí và màng cao su trong hệ thống khí nén.

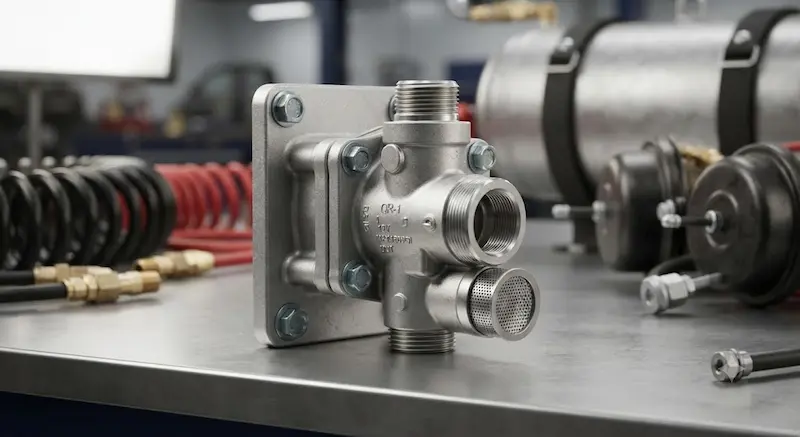

Cấu tạo của van xả nhanh

Để chịu được áp lực làm việc liên tục và môi trường khắc nghiệt, một chiếc van xả nhanh tiêu chuẩn được cấu thành từ các bộ phận chất lượng cao:

• Thân van: Chế tạo từ hợp kim nhôm đúc, đồng thau hoặc thép mạ chống gỉ sét.

• Màng van (Diaphragm): Làm bằng cao su chịu lực và chịu áp suất cao, quyết định độ nhạy đóng mở của van.

• Lò xo: Thép đàn hồi cao cấp giúp định vị màng van ở trạng thái cân bằng.

• Piston: Hỗ trợ điều khiển hành trình đóng mở các cổng khí.

• Hệ thống cửa khí: Gồm cổng cấp khí từ van tổng, cổng ra bầu phanh và cổng xả trực tiếp ra môi trường.

• Gioăng làm kín: Sử dụng chất liệu NBR hoặc EPDM chống mài mòn dầu khí.

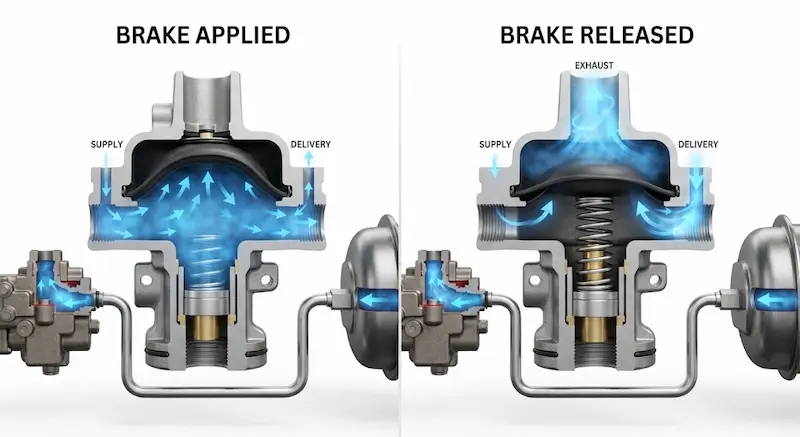

Nguyên lý hoạt động của QR1 Valve

Quy trình vận hành của thiết bị diễn ra qua các bước cực kỳ chuẩn xác:

1. Bước 1 (Đạp phanh): Tài xế tác động lực vào bàn đạp, khí nén đi qua đường ống cấp vào van xả nhanh, đẩy màng van chặn cổng xả và chuyển hướng dòng khí đi thẳng vào bầu phanh, kích hoạt hệ thống phanh bánh xe.

2. Bước 2 (Nhả phanh): Khi tài xế nhả chân phanh, áp suất tại đường cấp giảm xuống. Dưới lực đẩy của áp suất từ bầu phanh, màng van dịch chuyển nhanh chóng mở rộng cổng xả.

3. Bước 3 (Xả áp): Khí nén trong bầu phanh thoát trực tiếp ra môi trường bên ngoài qua cổng xả của van với tốc độ cực nhanh, giúp bầu phanh hồi về trạng thái ban đầu mà không bị giậm chân tại chỗ.

Sở dĩ van xả nhanh giúp giảm thời gian phản hồi của hệ thống là nhờ rút ngắn quãng đường di chuyển của dòng khí xả, tránh hiện tượng nghẽn khí thường gặp ở các đường ống dài.

Phân loại van xả nhanh

Trên thị trường hiện nay, thiết bị này được chia thành nhiều dòng sản phẩm đa dạng:

• Theo hãng sản xuất: Các thương hiệu nổi tiếng toàn cầu như Bendix, Haldex, WABCO, Knorr-Bremse và các dòng Aftermarket phổ thông.

• Theo vật liệu chế tạo: Hợp kim nhôm siêu nhẹ, đồng thau hoặc các dòng hợp kim chịu lực.

• Theo kiểu kết nối đường ống: Sử dụng chuẩn ren NPT hoặc ren BSP thông dụng.

• Theo số lượng cổng kết nối: Dòng 2 cổng hoặc 3 cổng phù hợp với sơ đồ khí nén từng loại xe.

Các thông số kỹ thuật cần quan tâm

Khi lựa chọn thay thế thiết bị, bạn cần nắm rõ các thông số kỹ thuật cốt lõi sau:

• Working Pressure & Maximum Pressure: Áp suất làm việc ổn định và giới hạn áp suất tối đa mà van chịu được.

• Port Size & Thread Type: Kích thước cổng và tiêu chuẩn ren kết nối với đường ống.

• Material: Vật liệu cấu thành thân van và màng cao su bên trong.

• Operating Temperature: Dải nhiệt độ môi trường cho phép van vận hành bền bỉ.

• Air Flow Capacity: Lưu lượng khí xả tối đa trong một đơn vị thời gian.

• Mounting Position: Vị trí lắp đặt cố định trên khung gầm xe.

Van xả nhanh khác Relay Valve như thế nào?

Nhiều người thường nhầm lẫn giữa van xả nhanh và van rơ-le. Bảng so sánh chi tiết dưới đây sẽ giúp bạn phân biệt rõ ràng:

Trong thực tế, hệ thống phanh khí nén hạng nặng thường kết hợp đồng thời cả van xả nhanh và relay valve để vừa đảm bảo lưu lượng khí cấp mạnh mẽ khi phanh, vừa đảm bảo tốc độ xả khí chớp nhoáng khi nhả phanh.

Van xả nhanh được sử dụng ở đâu?

Dòng sản phẩm này hiện diện trên hầu hết các phương tiện giao thông cỡ lớn:

• Xe tải trung và xe tải nặng: Đảm bảo hệ thống phanh hoạt động chuẩn xác dưới tải trọng lớn.

• Xe đầu kéo & xe container: Giúp cụm phanh rơ-moóc phía sau phản hồi đồng bộ với đầu kéo.

• Xe buýt đô thị: Phục vụ tần suất đóng mở phanh liên tục tại các điểm dừng đỗ.

• Rơ-moóc & sơ-mi rơ-moóc: Giải quyết triệt để tình trạng trễ phanh do khoảng cách đường ống khí dài.

• Xe chuyên dụng & xe công trường: Vận hành bền bỉ trong môi trường bụi bẩn, khắc nghiệt.

Khi nào cần thay thế?

Bạn cần tiến hành kiểm tra và thay mới van xả nhanh khi xe xuất hiện các dấu hiệu: phanh nhả chậm gây ì xe, hiện tượng rò rỉ khí nén ở thân van, van bị kẹt cứng, xuất hiện tiếng xì khí liên tục ở cổng xả ngay cả khi không đạp phanh, hoặc áp suất hệ thống giảm bất thường [chèn link: dấu hiệu nhận biết lỗi hệ thống phanh hơi].

Checklist lựa chọn van xả nhanh

Để đảm bảo hiệu quả lắp đặt và an toàn vận hành, hãy áp dụng checklist sau:

• Kiểm tra chính xác mã phụ tùng (part number) theo catalogue xe.

• Xác định mức áp suất làm việc phù hợp với hệ thống khí nén.

• Kiểm tra loại ren và kích thước cổng kết nối đường ống.

• Lựa chọn sản phẩm từ các hãng sản xuất uy tín (WABCO, Bendix,...).

• Kiểm tra lưu lượng khí xả đáp ứng tiêu chuẩn kỹ thuật.

• Đảm bảo khả năng tương thích tuyệt đối với cụm bầu phanh hiện tại.

• Mua hàng tại các đơn vị phân phối phụ tùng chính hãng, uy tín.

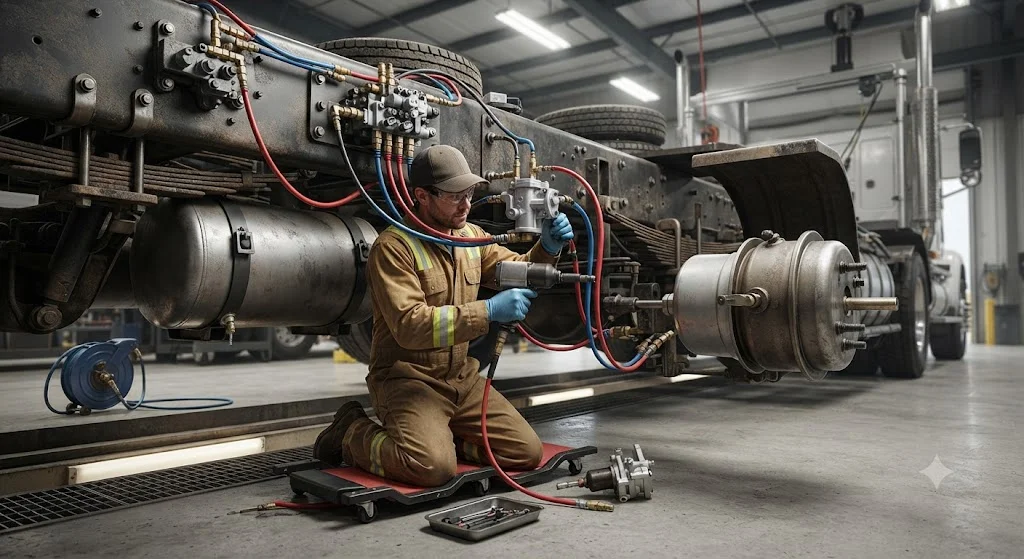

Hướng dẫn lắp đặt và bảo trì

1. Ngắt hoàn toàn nguồn cấp khí nén và xả sạch áp suất trong hệ thống trước khi thao tác.

2. Tháo gỡ van xả nhanh cũ ra khỏi vị trí lắp đặt trên khung gầm.

3. Kiểm tra tình trạng ren ống dẫn, làm sạch mạt sắt và cặn bẩn bám xung quanh.

4. Lắp đặt van mới vào đúng vị trí, chú ý hướng cổng cấp và cổng ra bầu phanh.

5. Kiểm tra kỹ độ kín bằng dung dịch xà phòng sau khi cấp lại áp suất.

6. Chạy thử nghiệm hệ thống phanh ở tốc độ thấp để kiểm tra độ nhạy.

7. Thực hiện bảo dưỡng, xả nước định kỳ bình chứa khí nén để bảo vệ màng van.

Câu hỏi thường gặp

QR1 valve có phải relay valve không?

Không, QR1 valve là van xả nhanh chuyên dụng giúp thoát khí cực nhanh khi nhả phanh, trong khi relay valve thiên về nhiệm vụ điều khiển và cấp lượng lớn khí nén vào bầu phanh.

Bao lâu nên thay van xả nhanh định kỳ?

Thiết bị này không có mốc thời gian thay thế cố định, thường chỉ thay khi màng cao su bên trong bị lão hóa, rò rỉ khí hoặc van bị kẹt cơ học sau thời gian dài sử dụng.

Van xả nhanh bị hỏng có sửa chữa được không?

Thông thường, cấu trúc van liền khối hoặc giá thành phụ tùng thay thế khá hợp lý, do đó các chuyên gia khuyến cáo nên thay mới hoàn toàn thay vì sửa chữa để đảm bảo an toàn tuyệt đối cho hệ thống phanh.

Tổng kết

QR1 valve là bộ phận cốt lõi trong hệ thống phanh khí nén, giúp xả khí nhanh, rút ngắn thời gian nhả phanh và nâng cao độ an toàn tối đa cho xe tải, xe đầu kéo. Việc lựa chọn đúng mã van, chuẩn thông số kỹ thuật và thực hiện bảo trì định kỳ sẽ giúp hệ thống vận hành ổn định, chống ì xe và kéo dài tuổi thọ phương tiện.
