High temperature valve – Giải pháp vận hành an toàn trong môi trường nhiệt độ cao

Bạn có biết điều gì sẽ xảy ra với các hệ thống lò hơi, đường ống hơi nóng, hệ thống dầu truyền nhiệt hay nhà máy nhiệt điện nếu vận hành sai cách? Trong những môi trường khắc nghiệt này, nếu bạn sử dụng các loại van thông thường, gioăng sẽ nhanh chóng bị lão hóa, thân van biến dạng do sốc nhiệt, dẫn đến rò rỉ lưu chất nghiêm trọng, giảm tuổi thọ thiết bị và đe dọa trực tiếp đến an toàn vận hành.

Chính vì lý do đó, high temperature valve được nghiên cứu và thiết kế chuyên biệt để làm việc ổn định, bền bỉ trong điều kiện nhiệt độ cao, giúp đảm bảo hiệu suất truyền dẫn và độ an toàn tuyệt đối cho toàn bộ hệ thống công nghiệp của bạn.

High temperature valve là gì?

High temperature valve (hay còn gọi là van chịu nhiệt) là loại van công nghiệp được chế tạo từ các vật liệu hợp kim đặc biệt kết hợp với gioăng chuyên dụng, cho phép vận hành trơn tru trong môi trường có nhiệt độ cao từ khoảng 150°C đến trên 600°C, tùy thuộc vào thiết kế kỹ thuật và đặc thù ứng dụng.

Về nguyên lý cơ bản, van vẫn thực hiện các chức năng quen thuộc là đóng, mở và điều tiết dòng lưu chất. Tuy nhiên, điểm khác biệt mang tính quyết định nằm ở vật liệu chế tạo chịu nhiệt cao, gioăng graphite chuyên dụng, cấu trúc chống giãn nở nhiệt thông minh và khả năng duy trì độ kín khít tuyệt đối ngay cả khi chịu áp lực nhiệt lớn.

Vai trò cốt lõi của thiết bị này bao gồm:

• Kiểm soát chính xác dòng chảy của lưu chất có nhiệt độ cao.

• Ngăn chặn tuyệt đối tình trạng rò rỉ khí hơi và dầu nóng ra ngoài môi trường.

• Bảo vệ toàn diện các thiết bị phía sau hệ thống.

• Duy trì áp suất ổn định và gia tăng tuổi thọ cho toàn bộ dây chuyền sản xuất.

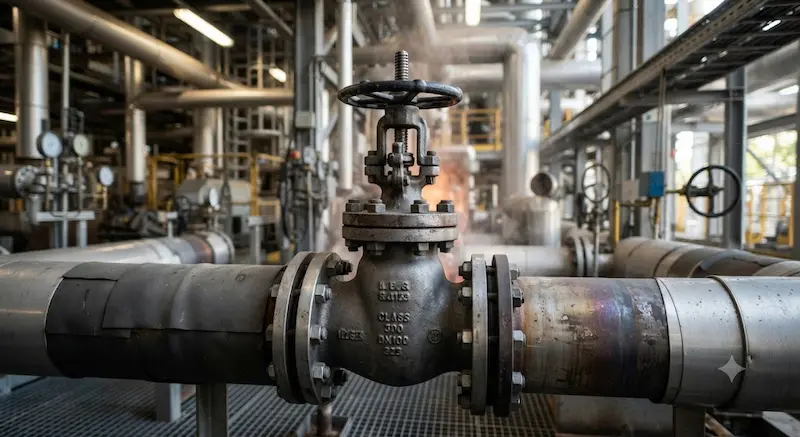

Cấu tạo của high temperature valve

Để chịu được nhiệt độ khắc nghiệt, high temperature valve sở hữu cấu trúc vật liệu hoàn toàn khác biệt so với dòng van thông thường:

• Thân van (Body): Được đúc từ thép carbon, thép đúc, inox 304, inox 316 hoặc các dòng thép hợp kim chịu nhiệt cao cấp như Chrome-Molybdenum Steel.

• Bộ phận đóng mở (Ball/Disc/Gate/Plug): Chịu lực và chịu nhiệt trực tiếp, bề mặt thường được phủ lớp tôi cứng chống mài mòn.

• Trục van (Stem): Chế tạo từ thép không gỉ hoặc thép hợp kim cường độ cao, chống biến dạng khi nhiệt độ tăng vọt.

• Gioăng làm kín (Seat & Seal): Sử dụng vật liệu graphite, flexible graphite, metal seat (làm kín kim loại) hoặc ceramic seat. Đặc biệt, người ta tuyệt đối không dùng vật liệu PTFE (Teflon) trong môi trường nhiệt độ rất cao vì PTFE sẽ bị nóng chảy, biến dạng và mất hoàn toàn khả năng làm kín khi vượt ngưỡng 200°C đến 250°C.

• Bộ truyền động: Bao gồm tay quay, tay gạt, hộp số cơ khí, bộ truyền động khí nén hoặc điện chịu nhiệt.

Nguyên lý hoạt động trong môi trường nhiệt độ cao

Quy trình vận hành của van diễn ra qua các bước chuẩn xác:

1. Bước 1: Van ban đầu ở trạng thái đóng kín hoàn toàn, ngăn chặn dòng lưu chất.

2. Bước 2: Cơ cấu truyền động (tay quay, điện hoặc khí nén) nhận tín hiệu và tác động lực lên trục van.

3. Bước 3: Đĩa van hoặc bi van dịch chuyển khỏi vị thế đóng, tạo ra khe hở lưu thông.

4. Bước 4: Lưu chất có nhiệt độ cao bắt đầu đi qua thân van với áp suất lớn.

5. Bước 5: Hệ thống gioăng và vật liệu chịu nhiệt giãn nở đồng đều, duy trì độ kín khít tuyệt đối, không để xảy ra hiện tượng rò rỉ dòng chảy.

Trong môi trường nhiệt độ cao, hiện tượng giãn nở vật lý của kim loại là tất yếu. Các kỹ sư đã thiết kế khe hở giãn nở và dung sai chính xác, kết hợp vật liệu có hệ số giãn nở tương thích để van không bị kẹt cứng khi nhiệt độ chạm ngưỡng tối đa.

Phân loại high temperature valve

Thiết bị này được phân loại dựa trên nhiều tiêu chí kỹ thuật nhằm đáp ứng linh hoạt các yêu cầu thực tế:

• Theo kiểu van: Gồm Ball valve (bi), Gate valve (cổng), Globe valve (cầu), Butterfly valve (bướm), Check valve (một chiều) và Safety valve.

• Theo vật liệu: Thép carbon, thép đúc, inox, hợp kim chịu nhiệt và Duplex stainless steel.

• Theo kiểu làm kín: Soft seat (cho nhiệt độ vừa) và Metal seat (cho nhiệt độ rất cao).

• Theo kết nối: Kết nối ren, mặt bích tiêu chuẩn hoặc hàn đối đầu/hàn socket.

• Theo dải nhiệt độ làm việc: Phân khúc 150–250°C, 250–400°C, 400–600°C và trên 600°C.

Các thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, bạn cần đặc biệt lưu ý các thông số quan trọng sau:

• DN (Diameter): Đường kính danh định phù hợp với kích cỡ ống [chèn link: bảng quy đổi kích thước van công nghiệp].

• Pressure Class / PN: Cấp áp suất chịu đựng tối đa của van theo tiêu chuẩn ANSI hoặc DIN.

• Maximum Temperature & Working Temperature: Giới hạn nhiệt độ tối đa và nhiệt độ làm việc thực tế của hệ thống.

• Working Pressure: Áp suất vận hành ổn định trong quá trình chạy máy.

• Body Material & Seat Material: Chất liệu cấu thành thân van và bề mặt làm kín.

• End Connection & Flow Direction: Kiểu kết nối đường ống và hướng dòng chảy quy định.

• Actuator: Loại thiết bị truyền động đi kèm (điện, khí nén hoặc cơ tay).

Vì sao phải sử dụng van chịu nhiệt chuyên dụng?

Nhiệt độ cao là "kẻ thù" số một của các thiết bị cơ khí thông thường. Khi nhiệt độ tăng cao, các hiện tượng vật lý tiêu cực sẽ xảy ra: nhiệt độ làm mềm các loại gioăng thông thường, kim loại giãn nở không đồng đều gây mất độ kín khít, sự kết hợp giữa áp suất và nhiệt độ làm giảm độ bền cơ học của vật liệu.

Việc đầu tư van chịu nhiệt chuyên dụng mang lại hiệu quả thiết thực:

• Duy trì độ kín hoàn hảo suốt quá trình vận hành liên tục.

• Hạn chế tối đa rò rỉ nhiệt và lưu chất độc hại ra môi trường làm việc.

• Kéo dài tuổi thọ vận hành, tiết kiệm chi phí bảo trì và thay thế.

• Đảm bảo an toàn tuyệt đối cho con người và nhà máy.

So sánh high temperature valve và van công nghiệp thông thường

Bảng so sánh chi tiết dưới đây giúp bạn thấy rõ sự khác biệt giữa hai dòng sản phẩm:

High temperature valve được sử dụng ở đâu?

Dòng sản phẩm này hiện diện không thể thiếu trong các ngành công nghiệp nặng và năng lượng:

• Nhà máy nhiệt điện: Kiểm soát dòng hơi quá nhiệt áp lực lớn tuabin.

• Hệ thống lò hơi (Boiler): Điều phối hơi bão hòa và nước cấp lò hơi nhiệt độ cao.

• Hệ thống dầu truyền nhiệt: Vận hành trong các dây chuyền sấy, ép nhựa, hóa chất.

• Ngành luyện kim, thép & xi măng: Kiểm soát khí thải nóng và dòng tôi nhiệt độ cao.

• Nhà máy hóa chất & lọc dầu: Xử lý các dòng lưu chất phản ứng ở nhiệt độ và áp suất lớn.

Khi nào cần sử dụng?

Bạn bắt buộc phải chọn van chịu nhiệt khi nhiệt độ lưu chất vượt mức 150°C, hệ thống chứa hơi bão hòa, hơi quá nhiệt, dầu truyền nhiệt, khí nóng hoặc các ứng dụng trong nhà máy nhiệt điện và lò hơi công nghiệp.

Những sai lầm thường gặp khi lựa chọn

• Chỉ chăm chú quan tâm đến áp suất mà hoàn toàn bỏ qua yếu tố nhiệt độ của lưu chất.

• Chọn sai vật liệu chế tạo thân van và gioăng làm kín, đặc biệt là dùng gioăng PTFE cho môi trường nhiệt độ quá cao dẫn đến hỏng van ngay lần chạy thử đầu tiên.

• Không tính toán đến hệ số giãn nở nhiệt của kim loại.

• Không kiểm tra các tiêu chuẩn quốc tế uy tín như ASME, API khiến thiết bị không đạt chuẩn an toàn kỹ thuật.

Checklist lựa chọn van chịu nhiệt

Để đảm bảo hiệu suất đầu tư, hãy thực hiện theo checklist chuyên gia sau:

• Xác định chính xác loại lưu chất (hơi, dầu, khí nóng, hóa chất).

• Xác định nhiệt độ làm việc lớn nhất và nhiệt độ đỉnh của hệ thống.

• Xác định áp suất vận hành tối đa.

• Chọn vật liệu thân van phù hợp với đặc tính môi trường.

• Chọn vật liệu gioăng chịu nhiệt (Graphite hoặc Metal seat).

• Chọn kiểu kết nối tương thích với đường ống (mặt bích, hàn).

• Kiểm tra các chứng nhận tiêu chuẩn sản xuất (API, ASME, ISO).

• Lựa chọn thương hiệu cung cấp uy tín trên thị trường.

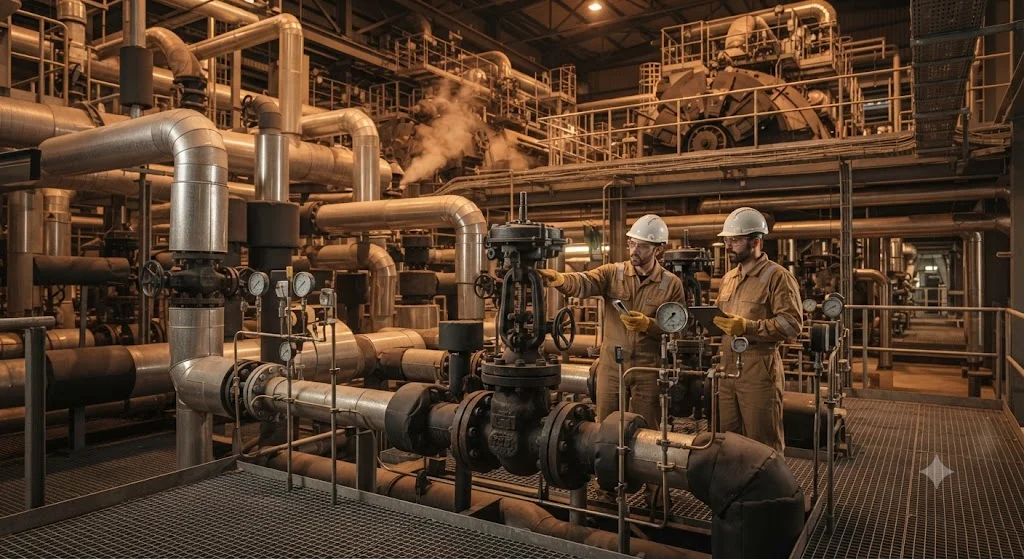

Hướng dẫn lắp đặt và bảo trì

1. Kiểm tra kỹ thông số thiết kế trên tem mác van trước khi đưa vào thi công.

2. Lắp đặt đúng chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van.

3. Siết các bulong mặt bích hoặc mối hàn đúng mô-men xoắn quy định để tránh nứt vỡ.

4. Chạy thử hệ thống ở áp suất thấp trước khi nâng dần lên nhiệt độ và áp suất thiết kế.

5. Kiểm tra kỹ lưỡng độ kín khít tại các vị trí kết nối, tuyệt đối không để rò rỉ.

6. Theo dõi sát sao hiện tượng giãn nở nhiệt của đường ống trong giai đoạn đầu vận hành.

7. Lên lịch bảo trì, kiểm tra định kỳ và thay thế gioăng đệm theo khuyến cáo của nhà sản xuất.

Câu hỏi thường gặp

High temperature valve chịu được nhiệt độ bao nhiêu?

Tùy theo dòng sản phẩm và vật liệu hợp kim, van có thể chịu được mức nhiệt từ 150°C đến trên 600°C, thậm chí lên đến những dải nhiệt đặc biệt trong ngành luyện kim.

Van inox có phù hợp với hơi nóng không?

Van làm từ inox cao cấp (như Inox 316) rất phù hợp với hơi nóng, tuy nhiên cần chú ý chọn loại gioăng graphite chịu nhiệt đi kèm thay vì gioăng nhựa thông thường.

Khi nào nên chọn metal seat thay cho soft seat?

Bạn nên chọn mặt làm kín bằng kim loại (metal seat) khi nhiệt độ làm việc vượt quá giới hạn chịu đựng của vật liệu mềm (thường trên 250°C - 400°C) hoặc trong môi trường có hạt rắn lơ lửng.

Bao lâu nên kiểm tra hoặc bảo trì van chịu nhiệt?

Nên tiến hành kiểm tra tổng thể và bảo dưỡng định kỳ từ 6 tháng đến 1 năm/lần tùy thuộc vào tần suất hoạt động và độ khắc nghiệt của môi trường nhà máy.

Tổng kết

High temperature valve là giải pháp kỹ thuật không thể thiếu trong các hệ thống vận hành ở nhiệt độ cao như hơi nóng, dầu truyền nhiệt và nhà máy công nghiệp nặng. Việc lựa chọn đúng vật liệu, kiểu van và cấp áp suất không chỉ giúp hệ thống vận hành an toàn, ổn định mà còn kéo dài tuổi thọ thiết bị và tối ưu hiệu quả kinh tế cho doanh nghiệp.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về high temperature valve
