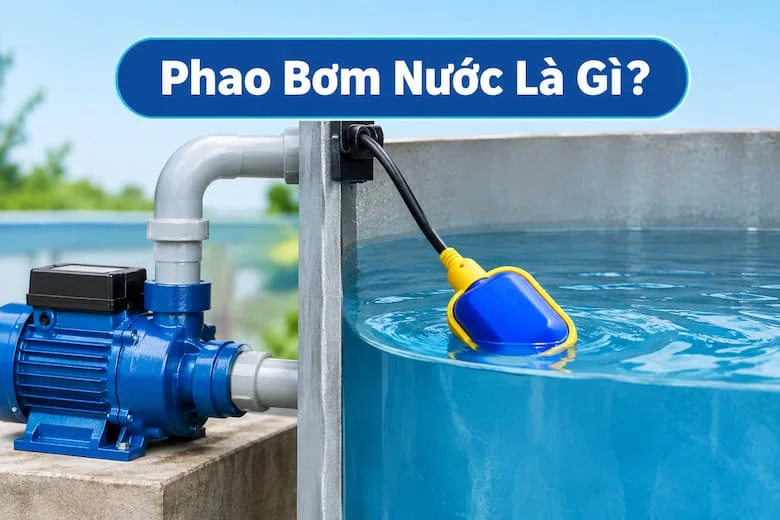

Phao Bơm Nước Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Cách Lựa Chọn

Trong các hệ thống cấp nước cho gia đình, nhà xưởng, bồn chứa hoặc công trình dân dụng, việc kiểm soát mực nước đóng vai trò quan trọng nhằm hạn chế tình trạng bơm chạy khô, bồn bị tràn hoặc máy bơm hoạt động liên tục. Một trong những thiết bị thường được sử dụng để giải quyết vấn đề này là phao bơm nước.

Phao bơm nước có khả năng nhận biết sự thay đổi của mực nước và gửi tín hiệu đóng hoặc ngắt nguồn điện cho máy bơm. Nhờ đó, hệ thống có thể tự động cấp nước mà không cần người dùng phải bật hoặc tắt máy bơm thủ công.

Phao Bơm Nước Là Gì?

Phao bơm nước là thiết bị dùng để kiểm soát hoạt động của máy bơm dựa trên sự thay đổi của mực nước trong bồn, bể hoặc hồ chứa. Khi mực nước đạt đến một vị trí nhất định, phao sẽ thay đổi trạng thái và tác động đến mạch điều khiển để bật hoặc tắt máy bơm.

Tùy từng loại, phao có thể hoạt động theo cơ chế cơ khí, điện từ hoặc công tắc chuyển mạch. Trong các hệ thống dân dụng, phao điện thường được sử dụng để điều khiển trực tiếp hoặc gián tiếp máy bơm.

Phao bơm nước thường được lắp tại:

• Bồn chứa nước sinh hoạt.

• Bể nước ngầm.

• Bể chứa nước trung gian.

• Hồ chứa nước.

• Hệ thống cấp nước tự động.

• Hệ thống tưới tiêu.

• Một số hệ thống xử lý và cấp thoát nước.

Về cơ bản, thiết bị giúp hệ thống xác định được khi nào cần bơm nước và khi nào phải dừng bơm.

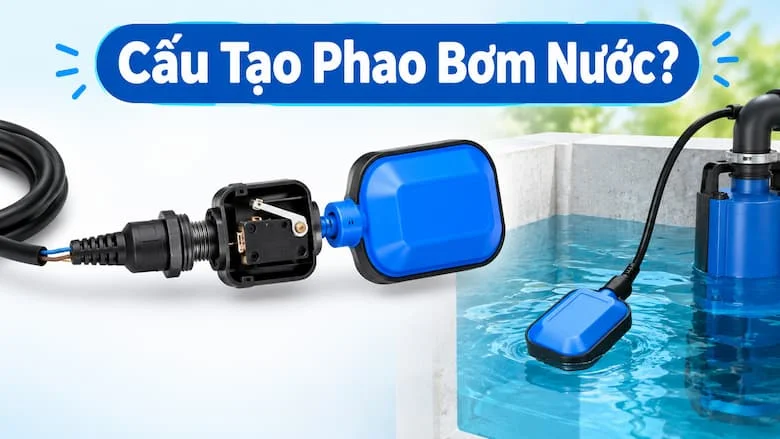

Cấu Tạo Phao Bơm Nước

Tùy vào thiết kế, phao bơm nước có thể có cấu tạo khác nhau. Tuy nhiên, một bộ phao điều khiển máy bơm thường bao gồm các bộ phận chính sau:

1. Phao nổi

Đây là bộ phận tiếp xúc trực tiếp với nước và thay đổi vị trí theo mực nước trong bồn hoặc bể.

Khi mực nước tăng, phao nổi lên. Khi mực nước giảm, phao hạ xuống. Sự thay đổi vị trí này được sử dụng để tác động đến cơ cấu đóng ngắt bên trong.

Phao thường được làm từ vật liệu có khả năng chống nước và chống ăn mòn nhằm đảm bảo hoạt động lâu dài trong môi trường ẩm ướt.

2. Công tắc điều khiển

Công tắc có nhiệm vụ chuyển trạng thái điện khi phao thay đổi vị trí.

Tùy thiết kế, công tắc có thể thực hiện chức năng đóng mạch hoặc ngắt mạch để điều khiển máy bơm.

Một số loại phao sử dụng công tắc cơ học, trong khi các thiết kế khác có thể sử dụng cơ cấu điện bên trong để tăng độ ổn định.

3. Dây điện

Đối với phao điện, dây dẫn được sử dụng để kết nối thiết bị với máy bơm hoặc tủ điều khiển.

Dây cần có lớp cách điện phù hợp với môi trường lắp đặt, đặc biệt khi thường xuyên tiếp xúc với nước hoặc hơi ẩm.

4. Bộ phận đối trọng

Một số loại phao dạng dây có thêm bộ phận đối trọng để giới hạn vị trí hoạt động của phao.

Khi mực nước thay đổi, phao sẽ nghiêng theo một góc nhất định. Khi đạt đến giới hạn đã thiết lập, công tắc bên trong sẽ thay đổi trạng thái.

5. Vỏ bảo vệ

Vỏ giúp bảo vệ các bộ phận bên trong khỏi nước, bụi bẩn và tác động cơ học. Với môi trường làm việc thường xuyên tiếp xúc với nước, khả năng kín nước của vỏ là yếu tố cần được quan tâm.

Nguyên Lý Hoạt Động Của Phao Bơm Nước

Nguyên lý hoạt động của phao bơm nước tương đối đơn giản, dựa trên sự thay đổi mực nước.

Ví dụ, trong một bồn chứa nước có máy bơm cấp nước tự động:

Mực nước giảm → phao hạ xuống → công tắc thay đổi trạng thái → máy bơm hoạt động → mực nước tăng → phao nổi lên → công tắc chuyển trạng thái → máy bơm dừng.

Cụ thể, khi mực nước trong bồn xuống thấp hơn mức cài đặt, phao sẽ di chuyển xuống theo. Khi đạt đến vị trí xác định, cơ cấu bên trong chuyển trạng thái và gửi tín hiệu cho máy bơm.

Máy bơm bắt đầu hoạt động để bổ sung nước vào bồn.

Khi nước được bơm vào và mực nước tăng lên, phao cũng nổi lên. Đến mức nước giới hạn phía trên, phao chuyển sang trạng thái ngược lại và ngắt tín hiệu điều khiển máy bơm.

Nhờ cơ chế này, máy bơm có thể tự động bật và tắt theo mực nước.

Tuy nhiên, cách đấu nối thực tế phụ thuộc vào loại phao, công suất máy bơm và sơ đồ điều khiển. Với máy bơm công suất lớn, phao thường không nên đóng cắt trực tiếp tải động cơ mà nên kết hợp với rơ le, contactor hoặc tủ điều khiển phù hợp.

Các Loại Phao Bơm Nước Phổ Biến

Trên thị trường hiện nay có nhiều loại phao với thiết kế và nguyên lý khác nhau.

Phao điện dạng dây

Đây là loại phổ biến trong các hệ thống bơm nước dân dụng. Phao được kết nối với dây điện và có thể thay đổi trạng thái khi nổi hoặc chìm theo mực nước.

Ưu điểm của loại này là cấu tạo tương đối đơn giản, dễ lắp đặt và phù hợp với nhiều loại bồn chứa.

Phao cơ

Phao cơ thường sử dụng lực nổi của phao để tác động đến cơ cấu van hoặc cần gạt.

Loại này thường được dùng để đóng hoặc mở dòng nước thay vì trực tiếp điều khiển máy bơm điện.

Phao điện tử

Phao điện tử sử dụng cảm biến hoặc mạch điện tử để phát hiện mực nước. Thiết bị có thể được kết hợp với bộ điều khiển nhằm tạo ra hệ thống tự động hóa cao hơn.

Loại này phù hợp với những hệ thống yêu cầu kiểm soát chính xác hoặc cần kết hợp nhiều tín hiệu điều khiển.

Phao chống cạn

Ngoài chức năng điều khiển nước đầy, một số hệ thống còn sử dụng phao để phát hiện tình trạng nước xuống quá thấp.

Khi nguồn nước không đủ, phao có thể gửi tín hiệu ngắt máy bơm nhằm hạn chế hiện tượng bơm chạy khô, từ đó bảo vệ động cơ và các bộ phận bên trong máy bơm.

Ứng Dụng Của Phao Bơm Nước

Phao bơm nước được ứng dụng trong nhiều hệ thống khác nhau nhờ khả năng tự động kiểm soát mực nước.

Một số ứng dụng phổ biến gồm:

• Bồn nước gia đình: tự động bật máy bơm khi nước trong bồn xuống thấp và dừng bơm khi bồn đầy.

• Bể chứa nước ngầm: điều khiển quá trình bơm nước từ bể lên bồn trên cao.

• Hệ thống tưới tiêu: kiểm soát lượng nước trong bể cấp cho hệ thống tưới.

• Nhà xưởng: tự động bổ sung nước cho bể chứa phục vụ sản xuất.

• Hệ thống xử lý nước: kiểm soát mực nước trong các bể trung gian.

• Hệ thống cấp nước tự động: giảm sự phụ thuộc vào thao tác bật/tắt máy bơm thủ công.

Việc sử dụng phao phù hợp giúp hệ thống hoạt động tự động và hạn chế tình trạng nước tràn hoặc máy bơm chạy không cần thiết.

Lợi Ích Khi Sử Dụng Phao Bơm Nước

Một trong những lợi ích lớn nhất của phao là tự động hóa quá trình điều khiển máy bơm.

Thay vì phải thường xuyên kiểm tra mực nước, người dùng có thể thiết lập giới hạn hoạt động để hệ thống tự bật hoặc tắt máy bơm.

Ngoài ra, phao còn giúp:

• Hạn chế nguy cơ bồn chứa bị tràn nước.

• Giảm thời gian vận hành không cần thiết của máy bơm.

• Hạn chế tình trạng máy bơm chạy khi bồn đã đầy.

• Hỗ trợ bảo vệ máy bơm trong một số hệ thống chống cạn.

• Giảm công sức kiểm tra và vận hành thủ công.

• Tăng tính tự động cho hệ thống cấp nước.

Đặc biệt, khi kết hợp phao với tủ điều khiển, contactor và các thiết bị bảo vệ, hệ thống có thể vận hành ổn định hơn và phù hợp với những máy bơm có công suất lớn.

Cách Lựa Chọn Phao Bơm Nước Phù Hợp

Để lựa chọn đúng loại phao, không nên chỉ dựa vào kích thước hoặc giá thành. Một số thông số cần kiểm tra gồm:

1. Loại bồn hoặc bể chứa:
Xác định phao được sử dụng cho bồn nước trên cao, bể ngầm hay hồ chứa.

2. Kiểu điều khiển:
Kiểm tra phao dùng để đóng/ngắt trực tiếp hay chỉ gửi tín hiệu về tủ điều khiển.

3. Điện áp làm việc:
Cần lựa chọn loại phao tương thích với điện áp của hệ thống.

4. Công suất máy bơm:
Nếu máy bơm có công suất lớn, nên sử dụng phao kết hợp với contactor hoặc thiết bị đóng cắt trung gian phù hợp.

5. Chiều dài dây:
Đối với phao dạng dây, chiều dài và vị trí lắp đặt ảnh hưởng đến phạm vi điều khiển mực nước.

6. Môi trường sử dụng:
Cần xem xét nước sạch, nước thải, nước có hóa chất hoặc môi trường có tính ăn mòn để lựa chọn vật liệu phù hợp.

7. Khả năng chống nước:
Các bộ phận điện cần có mức bảo vệ phù hợp với điều kiện lắp đặt thực tế.

Checklist Nhanh Trước Khi Mua Phao Bơm Nước

Trước khi lựa chọn, có thể kiểm tra nhanh các thông tin sau:

• Loại phao.

• Điện áp sử dụng.

• Dòng điện định mức.

• Công suất máy bơm.

• Chiều dài dây.

• Khoảng điều chỉnh mực nước.

• Vật liệu phao.

• Vật liệu dây điện.

• Khả năng chống nước.

• Môi chất sử dụng.

• Vị trí lắp đặt.

• Kiểu đấu nối.

• Có cần contactor hay không.

• Catalogue/datasheet sản phẩm.

Kết Luận

Phao bơm nước là thiết bị quan trọng trong các hệ thống cấp nước tự động, có nhiệm vụ kiểm soát hoạt động của máy bơm dựa trên sự thay đổi của mực nước. Với cấu tạo tương đối đơn giản nhưng khả năng tự động hóa cao, phao giúp hạn chế tình trạng bồn tràn, máy bơm hoạt động không cần thiết và hỗ trợ bảo vệ thiết bị trong quá trình vận hành.
