Máy bơm chìm 3 pha là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

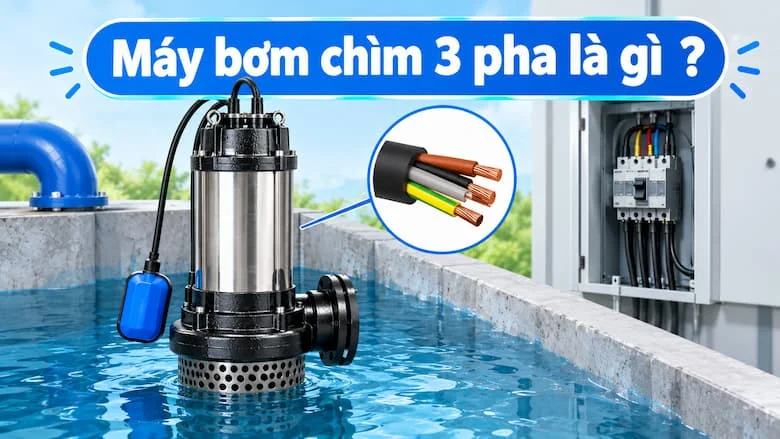

Máy bơm chìm 3 pha là gì

Máy bơm chìm 3 pha là thiết bị được sử dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải, bơm nước công nghiệp và nhiều công trình có nhu cầu vận chuyển chất lỏng với lưu lượng lớn. Khác với máy bơm đặt cạn, dòng máy này được thiết kế để chìm trực tiếp trong nước hoặc chất lỏng, giúp quá trình bơm diễn ra ổn định, hạn chế tiếng ồn và tiết kiệm không gian lắp đặt.

Với nguồn điện 3 pha, máy có khả năng tạo ra công suất lớn, vận hành liên tục và phù hợp với môi trường công nghiệp. Tùy từng model, máy bơm nước chìm 3 pha có thể được sử dụng để bơm nước sạch, nước thải, nước có cặn hoặc các loại chất lỏng khác.

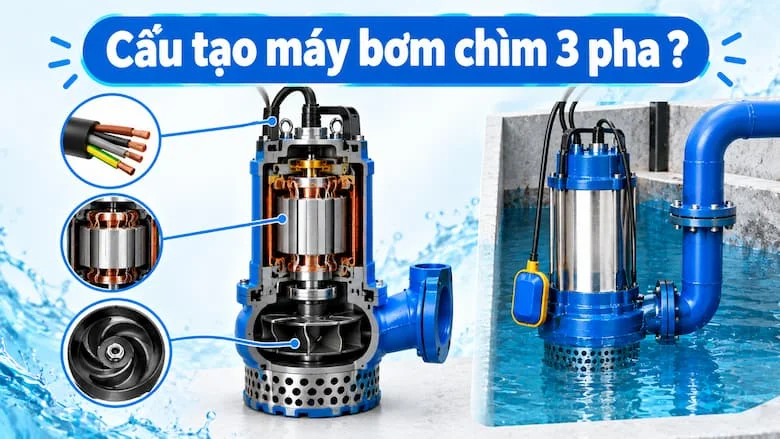

Cấu tạo máy bơm nước chìm 3 pha

Máy bơm nước chìm 3 pha thường gồm nhiều bộ phận được kết hợp nhằm đảm bảo khả năng bơm và bảo vệ động cơ khi hoạt động trong môi trường nước. Các bộ phận chính bao gồm:

Thân máy bơm

Thân máy thường được sản xuất từ gang, inox hoặc các vật liệu có khả năng chịu ăn mòn. Đây là phần bao bọc các linh kiện bên trong và giúp máy hoạt động ổn định khi đặt chìm trong nước.

Tùy mục đích sử dụng, người dùng có thể lựa chọn máy bơm nước chìm 3 pha inox khi cần khả năng chống gỉ tốt hoặc máy có thân gang khi ưu tiên độ chắc chắn và khả năng làm việc trong môi trường công nghiệp.

Động cơ 3 pha

Động cơ là bộ phận quan trọng nhất của máy. Khi được cấp nguồn điện 3 pha, động cơ tạo ra chuyển động quay để truyền lực đến cánh bơm.

So với máy bơm sử dụng điện 1 pha, động cơ 3 pha thường có ưu điểm về khả năng làm việc với công suất lớn, dòng điện ổn định và phù hợp với những hệ thống cần vận hành trong thời gian dài.

Cánh bơm

Cánh bơm có nhiệm vụ tạo áp lực và đưa nước từ cửa hút đến cửa xả. Tùy loại chất lỏng, cánh bơm có thể được thiết kế dạng kín, bán hở hoặc dạng chuyên dụng cho nước thải.

Đối với máy bơm chìm nước thải 3 pha, cánh bơm thường được thiết kế để hạn chế tình trạng tắc nghẽn do rác hoặc chất rắn có trong nước.

Trục bơm

Trục bơm có nhiệm vụ truyền chuyển động quay từ động cơ đến cánh bơm. Bộ phận này cần có độ cứng cao, khả năng chống ăn mòn và được gia công chính xác để hạn chế rung lắc trong quá trình vận hành.

Gioăng và phớt làm kín

Do máy hoạt động trực tiếp trong nước, hệ thống làm kín đóng vai trò đặc biệt quan trọng. Gioăng làm kín và phớt cơ khí giúp ngăn nước xâm nhập vào khoang động cơ, đồng thời hạn chế rò rỉ chất lỏng ra bên ngoài.

Nếu phớt bị hỏng hoặc lắp đặt không đúng cách, nước có thể xâm nhập vào động cơ và gây chập điện hoặc làm giảm tuổi thọ thiết bị.

Nguyên lý hoạt động của máy bơm nước chìm 3 pha

Nguyên lý hoạt động của máy bơm nước chìm 3 pha tương đối đơn giản. Khi cấp nguồn điện 3 pha cho động cơ, stato tạo ra từ trường quay làm rotor chuyển động. Chuyển động này được truyền qua trục đến cánh bơm.

Khi cánh bơm quay, chất lỏng được hút vào cửa hút nhờ sự chênh lệch áp suất. Sau đó, cánh bơm tạo lực đẩy đưa nước qua thân bơm và thoát ra đường ống xả.

Toàn bộ quá trình có thể diễn ra liên tục miễn là động cơ được cấp điện đúng thông số và máy được đặt trong điều kiện làm việc phù hợp.

Một ưu điểm đáng chú ý của thiết kế chìm là máy được đặt ngay trong môi trường chất lỏng nên không cần hệ thống đường ống hút quá phức tạp. Nước bao quanh máy giúp quá trình hút chất lỏng diễn ra thuận lợi, đồng thời hỗ trợ làm mát động cơ ở nhiều thiết kế.

Chức năng và ứng dụng

Máy bơm nước chìm 3 pha có nhiều chức năng như bơm nước sạch, thoát nước, bơm nước thải, chống ngập và vận chuyển chất lỏng trong các hệ thống công nghiệp.

Một số ứng dụng phổ biến gồm:

• Hệ thống cấp nước: sử dụng để bơm nước từ bể chứa, giếng hoặc hồ lên các vị trí cần sử dụng.

• Hệ thống xử lý nước thải: dùng để vận chuyển nước thải giữa các bể xử lý.

• Công trình xây dựng: hỗ trợ hút nước tại tầng hầm, hố móng, công trường hoặc khu vực ngập nước.

• Nông nghiệp: dùng trong hệ thống tưới tiêu, ao hồ và bể chứa nước.

• Nhà máy sản xuất: phục vụ quá trình tuần hoàn hoặc vận chuyển nước trong dây chuyền.

• Hệ thống chống ngập: sử dụng tại tầng hầm, nhà kho, bãi xe và những khu vực có nguy cơ ngập nước.

Đặc biệt, máy bơm chìm nước thải được ứng dụng nhiều trong các nhà máy, khu dân cư, bệnh viện và khu công nghiệp do có khả năng vận chuyển lượng nước lớn trong thời gian tương đối dài.

Ưu điểm của máy bơm nước chìm 3 pha

Một trong những ưu điểm lớn của dòng máy này là khả năng đáp ứng nhu cầu bơm với công suất cao. Nguồn điện 3 pha giúp động cơ vận hành ổn định và phù hợp với hệ thống công nghiệp.

Ngoài ra, thiết kế chìm giúp tiết kiệm diện tích vì không cần bố trí một khu vực lớn để đặt máy. Khi lắp đặt đúng kỹ thuật, máy có thể hoạt động tương đối êm và hạn chế rung động.

Một số model còn được tích hợp các tính năng bảo vệ như chống quá nhiệt, chống quá tải hoặc bảo vệ động cơ khi xảy ra sự cố về điện. Tuy nhiên, tính năng cụ thể phụ thuộc vào từng nhà sản xuất và model.

Cách lựa chọn máy bơm nước chìm 3 pha phù hợp

Để lựa chọn đúng máy bơm chìm 3 pha, người dùng không nên chỉ dựa vào công suất. Cần xem xét đồng thời nhiều thông số kỹ thuật.

1. Công suất động cơ

Công suất cần phù hợp với lưu lượng và cột áp của hệ thống. Không nên chọn máy có công suất quá nhỏ vì máy phải hoạt động quá tải, nhưng cũng không nên chọn công suất quá lớn nếu nhu cầu thực tế không cần thiết.

2. Lưu lượng và cột áp

Lưu lượng cho biết lượng nước máy có thể bơm trong một đơn vị thời gian, thường tính bằng m³/h hoặc lít/phút. Cột áp thể hiện khả năng đưa nước lên độ cao hoặc vượt qua trở lực của đường ống.

Đây là hai thông số quan trọng khi lựa chọn bơm chìm 3 pha công suất lớn.

3. Môi trường chất lỏng

Nếu bơm nước sạch, có thể lựa chọn loại máy có cấu tạo cánh bơm thông thường. Nếu bơm nước thải chứa rác hoặc chất rắn, nên sử dụng dòng máy chuyên dụng có khả năng chống tắc nghẽn.

4. Vật liệu chế tạo

Trong môi trường có tính ăn mòn, người dùng nên cân nhắc máy có vật liệu chống gỉ, chẳng hạn inox. Đối với những ứng dụng thông thường, thân gang cũng là lựa chọn phổ biến.

5. Điều kiện lắp đặt

Cần xác định độ sâu đặt máy, kích thước hố bơm, đường kính ống xả và nguồn điện trước khi lựa chọn. Việc xác định đúng các yếu tố này giúp máy hoạt động hiệu quả và hạn chế sự cố.

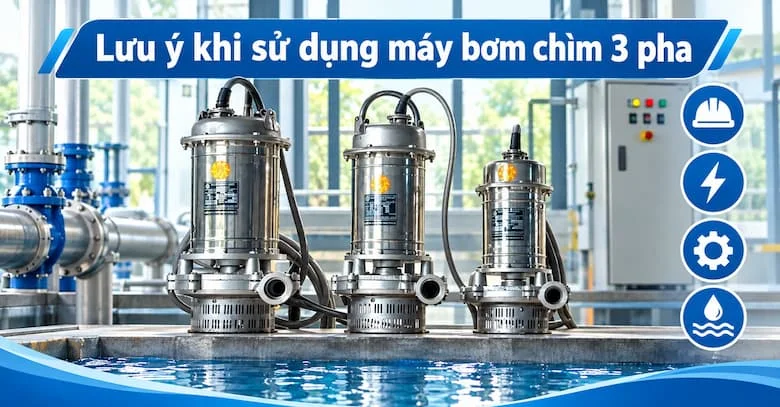

Lưu ý khi sử dụng máy bơm chìm 3 pha

Trước khi vận hành, cần kiểm tra nguồn điện, dây dẫn, tủ điều khiển và hệ thống bảo vệ. Nguồn điện phải phù hợp với thông số được nhà sản xuất quy định.

Không nên tự ý cho máy hoạt động ngoài điều kiện thiết kế. Với những dòng máy không được thiết kế cho chế độ chạy khô, cần đảm bảo máy luôn được ngập trong chất lỏng ở mức phù hợp.

Ngoài ra, nên kiểm tra định kỳ phớt cơ khí, dây điện, cánh bơm và các vị trí làm kín. Khi phát hiện tiếng ồn bất thường, rung mạnh, giảm lưu lượng hoặc động cơ nóng nhanh, cần dừng máy để kiểm tra.

Kết luận

Máy bơm chìm 3 pha là giải pháp phù hợp cho nhiều hệ thống cần bơm nước với lưu lượng lớn, hoạt động ổn định và liên tục. Nhờ thiết kế động cơ 3 pha kết hợp với cấu tạo chìm, thiết bị có thể đáp ứng tốt các nhu cầu từ cấp nước, thoát nước đến xử lý nước thải và sản xuất công nghiệp.
