304 Stainless Steel Ball Valve là gì? Cấu tạo, nguyên lý và ứng dụng

304 Stainless Steel Ball Valve hay còn gọi là van bi inox 304 là loại van công nghiệp sử dụng viên bi có lỗ xuyên tâm để đóng, mở hoặc kiểm soát dòng chảy trong đường ống. Phần thân van và nhiều bộ phận tiếp xúc với môi chất thường được chế tạo từ thép không gỉ inox 304, mang lại khả năng chống ăn mòn, độ bền cơ học tốt và phù hợp với nhiều hệ thống cấp nước, thực phẩm, hóa chất và công nghiệp.

Nhờ thiết kế đóng mở nhanh bằng góc xoay 90°, van bi thép không gỉ inox 304 được sử dụng phổ biến trong các hệ thống cần khả năng đóng ngắt dòng chảy nhanh, độ kín tốt và kết cấu tương đối đơn giản.

Vậy van bi thép không gỉ inox 304 là gì, cấu tạo gồm những bộ phận nào, hoạt động ra sao và được ứng dụng ở đâu? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

1. 304 Stainless Steel Ball Valve là gì?

304 Stainless Steel Ball Valve là van bi được chế tạo chủ yếu từ thép không gỉ inox 304, trong đó bộ phận đóng mở quan trọng là một viên bi kim loại được gia công lỗ xuyên tâm.

Khi vận hành, người dùng xoay tay gạt hoặc bộ truyền động để làm viên bi quay quanh trục. Khi lỗ trên viên bi nằm cùng hướng với đường ống, dòng lưu chất có thể đi qua. Khi viên bi xoay 90°, phần đặc của viên bi chắn ngang đường ống và ngăn dòng chảy.

Inox 304 được lựa chọn khá phổ biến nhờ sự cân bằng giữa khả năng chống ăn mòn, độ bền, khả năng gia công và chi phí. Vì vậy, van bi inox 304 có thể xuất hiện trong cả hệ thống dân dụng và nhiều dây chuyền công nghiệp.

Tuy nhiên, không nên hiểu rằng inox 304 có thể sử dụng cho mọi loại hóa chất. Với môi trường chứa hàm lượng chloride cao hoặc các hóa chất có tính ăn mòn mạnh, inox 316 hoặc vật liệu chuyên dụng có thể phù hợp hơn.

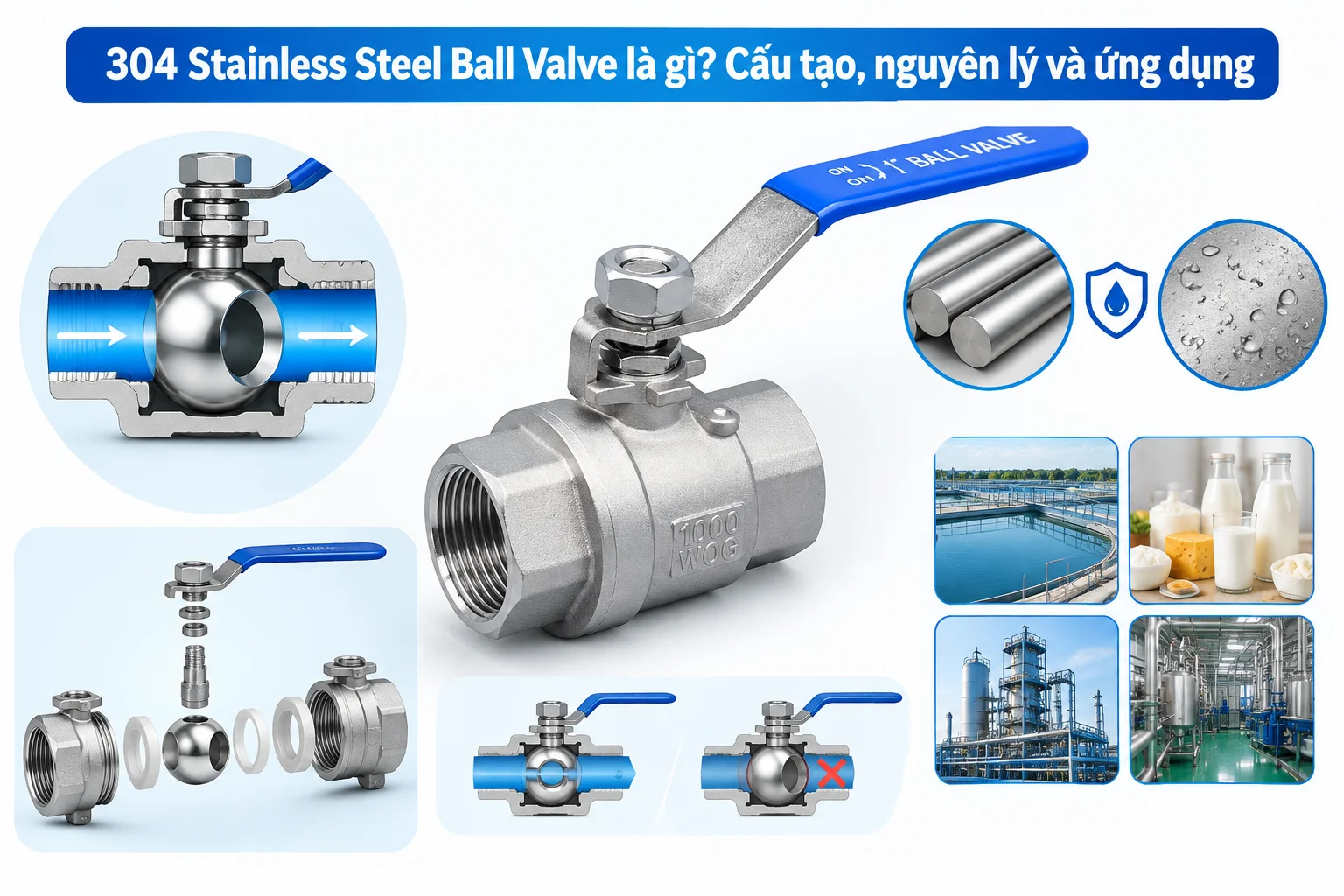

2. Cấu tạo của van bi inox 304

Một van bi thép không gỉ inox 304 thông thường gồm nhiều bộ phận phối hợp với nhau để tạo thành cơ cấu đóng mở và đảm bảo độ kín của van.

2.1. Thân van

Thân van là bộ phận bao bọc và bảo vệ các chi tiết bên trong, đồng thời tạo thành đường dẫn cho lưu chất.

Thân van thường được chế tạo từ inox 304 nhằm đảm bảo độ bền cơ học và khả năng chống ăn mòn trong điều kiện sử dụng phù hợp. Hai đầu thân van có thể được thiết kế theo nhiều kiểu kết nối như ren, mặt bích hoặc hàn, tùy từng dòng sản phẩm.

Đối với van bi inox 304 nối ren, thiết kế thường nhỏ gọn và thuận tiện cho các đường ống có kích thước nhỏ. Trong khi đó, van mặt bích thường được sử dụng cho hệ thống có kích thước lớn hoặc yêu cầu kết nối chắc chắn hơn.

2.2. Bi van

Bi van, hay còn gọi là quả bóng, là bộ phận đóng mở quan trọng nhất.

Đây là một viên bi kim loại có lỗ xuyên tâm. Khi van ở trạng thái mở, lỗ này nằm thẳng hàng với đường ống và tạo thành đường đi cho lưu chất.

Khi xoay bi 90°, phần đặc của viên bi quay vào vị trí chắn dòng và van chuyển sang trạng thái đóng.

Bề mặt bi cần được gia công tương đối chính xác để phối hợp với gioăng làm kín. Chất lượng bề mặt và độ chính xác gia công có ảnh hưởng trực tiếp đến khả năng đóng kín và tuổi thọ của van.

2.3. Trục van

Trục van, hay ty van, là bộ phận truyền chuyển động từ tay gạt hoặc bộ truyền động đến viên bi.

Khi người vận hành xoay tay gạt, trục van truyền mô-men xoắn xuống viên bi, giúp bi xoay theo đúng góc mong muốn.

Đối với van bi điều khiển tự động, trục van có thể được kết nối với bộ truyền động điện hoặc khí nén, cho phép hệ thống thực hiện đóng mở van theo tín hiệu điều khiển.

2.4. Gioăng và đệm làm kín

Gioăng làm kín có nhiệm vụ hạn chế hiện tượng rò rỉ lưu chất ra bên ngoài và đảm bảo độ kín giữa viên bi với thân van.

Một số dòng van sử dụng PTFE/Teflon làm vật liệu làm kín. PTFE có khả năng chịu hóa chất và ma sát tương đối tốt, nên được sử dụng phổ biến trong nhiều loại van bi.

Ngoài gioăng tại khu vực bi van, van còn có thể có các vòng đệm tại trục và các vị trí kết nối giữa các bộ phận của thân van.

2.5. Bộ phận điều khiển

Tùy thiết kế, 304 Stainless Steel Ball Valve có thể sử dụng:

• Tay gạt thủ công.

• Tay quay.

• Bộ truyền động điện.

• Bộ truyền động khí nén.

Với van tay gạt, người vận hành thường chỉ cần xoay khoảng 90° để chuyển từ trạng thái mở sang đóng hoặc ngược lại.

Đối với dây chuyền tự động hóa, bộ truyền động điện hoặc khí nén giúp van có thể đóng mở từ xa theo tín hiệu của hệ thống điều khiển.

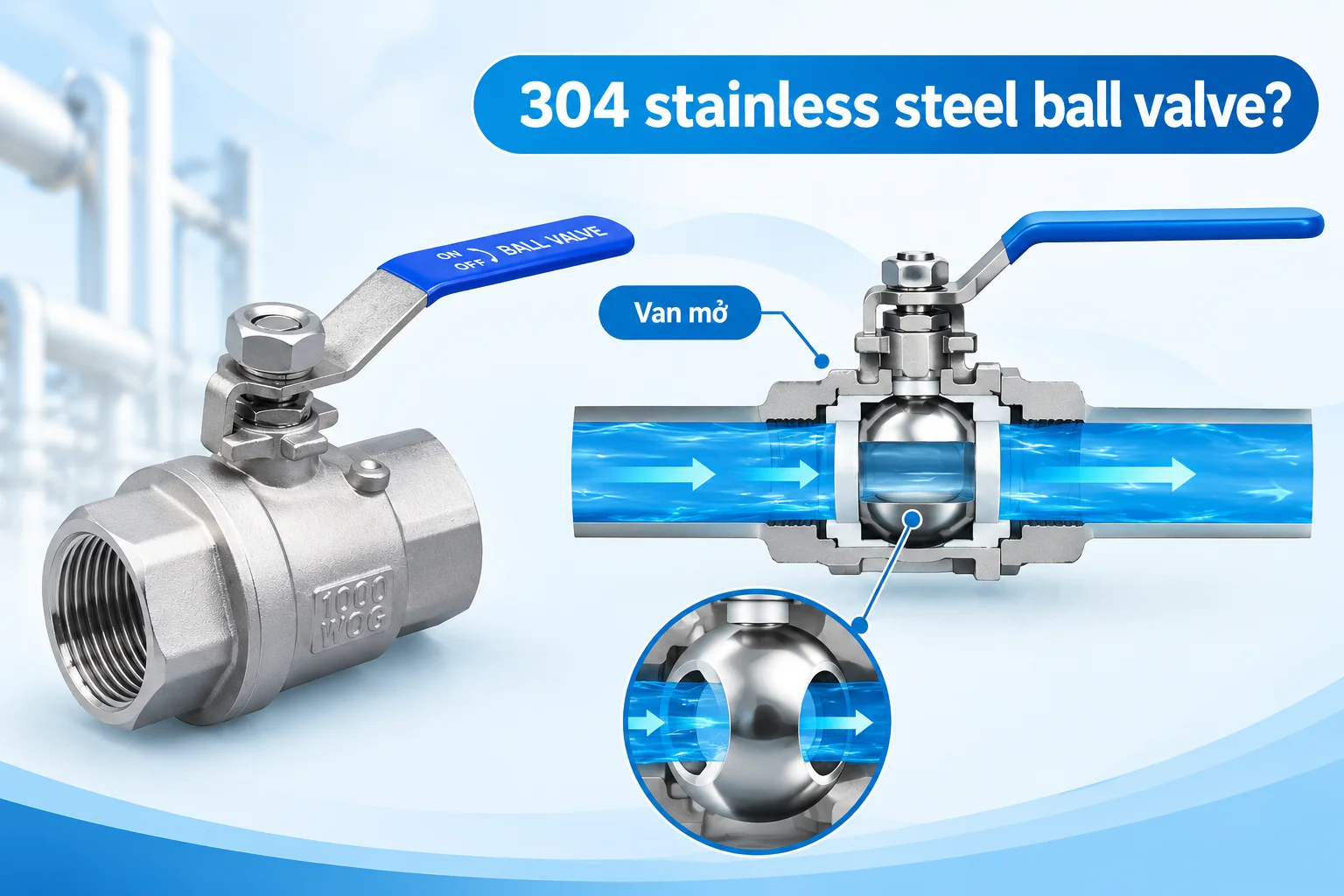

3. Nguyên lý hoạt động của van bi thép không gỉ inox 304

Nguyên lý hoạt động của van bi inox 304 khá đơn giản và dựa trên chuyển động xoay của viên bi.

3.1. Khi van ở trạng thái mở

Khi van mở, lỗ xuyên tâm trên viên bi nằm song song với hướng dòng chảy.

Lúc này, lưu chất có thể đi qua lỗ của viên bi với mức cản dòng tương đối thấp. Với thiết kế full port, đường kính lỗ của bi có thể gần với đường kính trong của đường ống, giúp hạn chế tổn thất áp suất.

Đây là một trong những ưu điểm khiến van bi được sử dụng rộng rãi cho các hệ thống cần đóng mở nhanh và dòng chảy tương đối thông thoáng.

3.2. Khi van ở trạng thái đóng

Khi người vận hành xoay tay gạt khoảng 90°, trục van làm viên bi quay theo.

Lỗ xuyên tâm không còn nằm cùng hướng với đường ống. Phần đặc của viên bi quay vào vị trí chắn dòng, kết hợp với gioăng làm kín để ngăn lưu chất đi qua.

Nhờ cơ chế này, van bi có thể thực hiện thao tác đóng ngắt tương đối nhanh so với nhiều loại van có cơ cấu chuyển động tuyến tính.

3.3. Khi điều tiết dòng chảy

Về mặt kỹ thuật, viên bi có thể được đặt ở vị trí trung gian để thay đổi tiết diện dòng chảy.

Tuy nhiên, 304 Stainless Steel Ball Valve chủ yếu được sử dụng cho chức năng đóng/mở, thay vì điều tiết lưu lượng liên tục.

Việc thường xuyên sử dụng van bi ở trạng thái mở một phần có thể làm tăng tốc độ mài mòn của bi và gioăng, đặc biệt khi dòng chảy có vận tốc cao hoặc chứa hạt rắn.

Nếu hệ thống yêu cầu điều chỉnh lưu lượng thường xuyên và chính xác, nên cân nhắc các loại van được thiết kế chuyên cho mục đích điều tiết.

4. Ưu điểm của van bi thép không gỉ inox 304

Van bi inox 304 được sử dụng rộng rãi nhờ sự kết hợp giữa thiết kế đơn giản và đặc tính của vật liệu inox 304.

4.1. Khả năng chống ăn mòn tốt

Inox 304 có khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường thông thường.

Đặc tính này giúp van phù hợp với hệ thống nước sạch, môi trường ẩm và nhiều ứng dụng công nghiệp có mức độ ăn mòn vừa phải.

4.2. Đóng mở nhanh

Với thiết kế xoay 90°, người vận hành có thể chuyển van từ trạng thái mở sang đóng trong thời gian ngắn.

Đây là ưu điểm quan trọng trong các hệ thống cần cô lập nhanh một đoạn đường ống khi bảo trì hoặc xử lý sự cố.

4.3. Độ kín tương đối cao

Khi bi van và gioăng được gia công, lắp đặt đúng tiêu chuẩn, van có thể tạo khả năng đóng kín tốt.

Điều này giúp hạn chế rò rỉ lưu chất và tăng độ an toàn cho hệ thống.

4.4. Kết cấu nhỏ gọn

So với một số loại van công nghiệp khác, van bi thường có kết cấu tương đối nhỏ gọn.

Đặc điểm này giúp việc lắp đặt van trong những không gian hạn chế trở nên thuận tiện hơn.

4.5. Độ bền tốt

Inox 304 có độ bền cơ học tương đối cao, kết hợp với thiết kế van đơn giản nên sản phẩm có thể hoạt động ổn định trong nhiều điều kiện nếu được lựa chọn đúng thông số.

5. Nhược điểm và những điều cần lưu ý

Mặc dù có nhiều ưu điểm, 304 Stainless Steel Ball Valve vẫn có những giới hạn nhất định.

Thứ nhất, inox 304 không phải lựa chọn tối ưu cho mọi môi trường hóa chất. Các môi trường chứa chloride cao hoặc hóa chất ăn mòn mạnh có thể yêu cầu inox 316 hoặc vật liệu đặc biệt.

Thứ hai, van bi không phải lựa chọn lý tưởng để điều tiết lưu lượng liên tục. Nếu sử dụng van ở trạng thái mở một phần trong thời gian dài, bi và gioăng có thể bị ảnh hưởng bởi dòng chảy.

Thứ ba, cần lựa chọn đúng vật liệu gioăng. PTFE có khả năng chịu hóa chất tốt nhưng giới hạn nhiệt độ và khả năng tương thích vẫn cần được kiểm tra theo từng môi chất.

Cuối cùng, cần lựa chọn van theo đúng áp suất, nhiệt độ, kích thước đường ống và loại lưu chất thay vì chỉ dựa vào vật liệu inox 304.

6. Ứng dụng của 304 Stainless Steel Ball Valve

Nhờ khả năng chống ăn mòn và thiết kế đóng mở nhanh, van bi inox 304 được ứng dụng trong nhiều lĩnh vực.

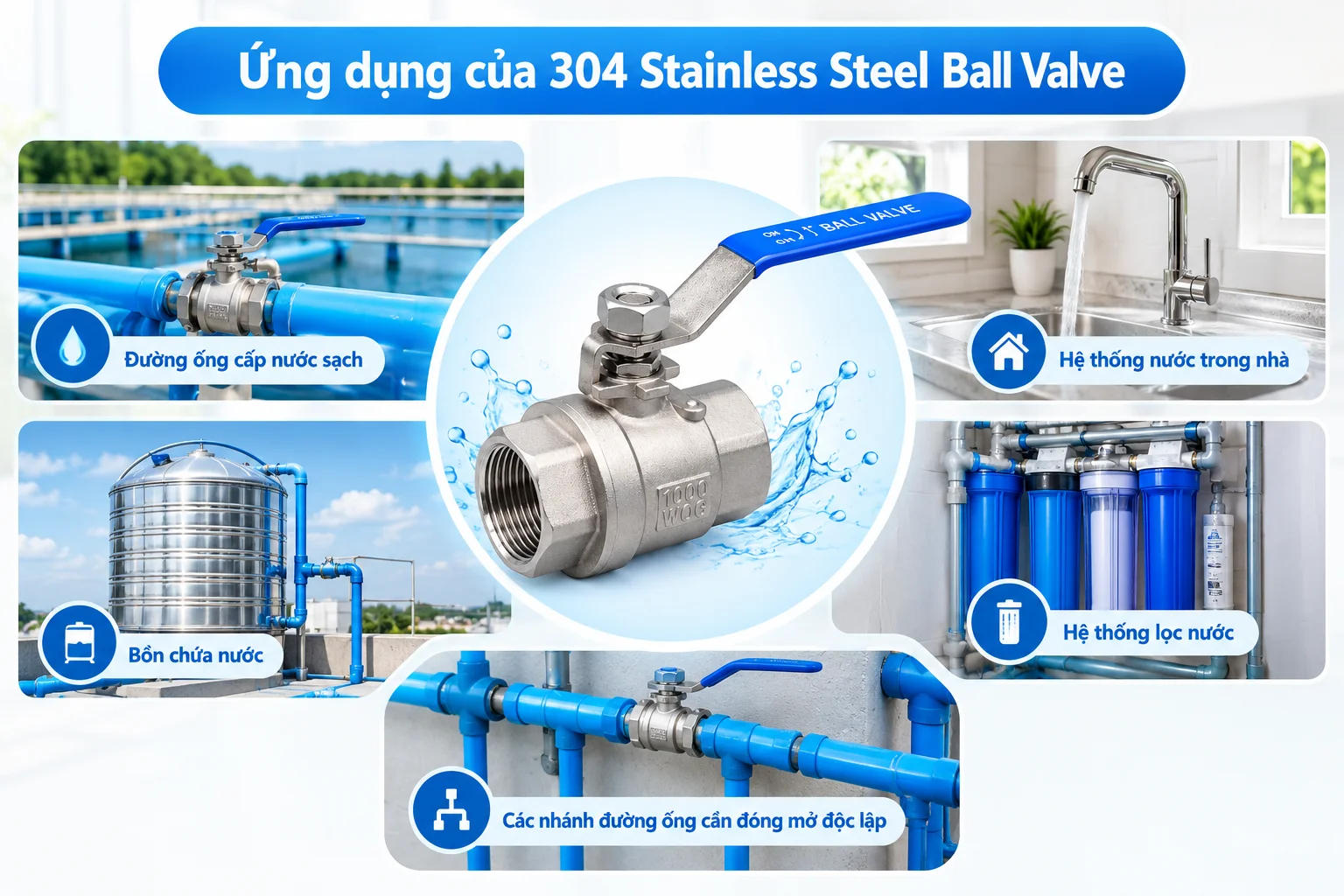

6.1. 304 stainless steel ball valve trong hệ thống nước và dân dụng

Trong hệ thống cấp nước, van bi inox 304 có thể được sử dụng tại:

• Đường ống cấp nước sạch.

• Hệ thống nước trong nhà.

• Bồn chứa nước.

• Hệ thống lọc nước.

• Các nhánh đường ống cần đóng mở độc lập.

Kích thước nhỏ gọn và thao tác nhanh khiến van khá thuận tiện cho các hệ thống dân dụng.

6.2. Ngành thực phẩm và đồ uống

Inox 304 được sử dụng phổ biến trong nhiều thiết bị và đường ống của ngành thực phẩm.

Van có thể được sử dụng trong các hệ thống dẫn nước, một số loại chất lỏng thực phẩm và các dây chuyền cần vật liệu có khả năng chống ăn mòn tốt.

Tuy nhiên, với dây chuyền yêu cầu vệ sinh nghiêm ngặt, cần lựa chọn loại van có thiết kế và cấp độ hoàn thiện bề mặt phù hợp với tiêu chuẩn vệ sinh của hệ thống.

6.3. Ngành dược phẩm

Trong một số hệ thống phụ trợ của ngành dược phẩm, van inox có thể được sử dụng cho đường nước hoặc các môi chất phù hợp.

Với các hệ thống yêu cầu độ sạch cao, không nên chỉ căn cứ vào việc van được làm từ inox 304 mà cần xem xét toàn bộ vật liệu, bề mặt, gioăng, phương pháp vệ sinh và tiêu chuẩn chế tạo.

6.4. Ngành hóa chất

Van bi inox 304 có thể được sử dụng với một số loại hóa chất và dung dịch có tính ăn mòn ở mức phù hợp.

Tuy nhiên, đây là nhóm ứng dụng cần kiểm tra kỹ nhất. Khả năng tương thích phụ thuộc vào nồng độ hóa chất, nhiệt độ, áp suất và thời gian tiếp xúc.

Không nên mặc định rằng inox 304 chống được mọi loại axit hoặc hóa chất.

6.5. Hệ thống công nghiệp

Ngoài các ngành trên, van bi thép không gỉ inox 304 còn có thể được sử dụng trong nhiều hệ thống công nghiệp như khí nén, xử lý nước, thiết bị sản xuất và các đường ống phụ trợ.

Việc lựa chọn cần dựa trên thông số kỹ thuật cụ thể của từng hệ thống.

7. Van bi thép không gỉ inox 304 khác gì so với 316 Stainless Steel Ball Valve?

Đây là một trong những câu hỏi thường gặp khi lựa chọn van bi inox.

Inox 304 có ưu điểm về tính phổ biến, khả năng chống ăn mòn tốt trong nhiều môi trường và mức chi phí thường dễ tiếp cận hơn.

Trong khi đó, inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường khắc nghiệt, đặc biệt là những môi trường có chloride.

Do đó, nếu hệ thống chủ yếu vận chuyển nước sạch hoặc làm việc trong môi trường thông thường, van inox 304 có thể là lựa chọn phù hợp.

Nếu hệ thống thường xuyên tiếp xúc với môi trường chứa chloride, nước biển hoặc hóa chất có tính ăn mòn cao, nên đánh giá inox 316 hoặc vật liệu khác trước khi lựa chọn.

8. Cách lựa chọn 304 Stainless Steel Ball Valve

Để lựa chọn đúng van bi inox 304, không nên chỉ quan tâm đến vật liệu. Hãy kiểm tra ít nhất các yếu tố sau:

Kích thước: Xác định đường kính đường ống và kích thước van cần sử dụng, chẳng hạn DN15, DN20, DN25, DN50...

Kiểu kết nối: Có thể lựa chọn kết nối ren, mặt bích hoặc hàn tùy thiết kế đường ống.

Áp suất làm việc: Kiểm tra áp suất tối đa mà van có thể chịu được và so sánh với áp suất thực tế của hệ thống.

Nhiệt độ: Nhiệt độ làm việc ảnh hưởng trực tiếp đến khả năng chịu nhiệt của thân van và gioăng.

Lưu chất: Xác định rõ van dùng cho nước, khí, dầu, hóa chất hay chất lỏng khác.

Vật liệu gioăng: Kiểm tra PTFE hoặc vật liệu làm kín khác có tương thích với môi chất hay không.

Phương thức vận hành: Nếu cần thao tác thủ công, có thể dùng tay gạt. Với hệ thống tự động, có thể lựa chọn bộ truyền động điện hoặc khí nén.

Kết luận

304 Stainless Steel Ball Valve là dòng van bi inox có thiết kế đơn giản, đóng mở nhanh và khả năng chống ăn mòn tốt trong nhiều điều kiện sử dụng. Cấu tạo cơ bản gồm thân van, bi van, trục van, gioăng làm kín và bộ phận điều khiển, trong đó viên bi đóng vai trò trực tiếp kiểm soát dòng chảy.

Nguyên lý hoạt động của van dựa trên chuyển động xoay 90°. Khi lỗ trên bi song song với đường ống, van mở; khi bi xoay ngang, van đóng và ngăn dòng lưu chất.

Van bi inox 304 có thể được ứng dụng trong hệ thống nước, thực phẩm, dược phẩm, xử lý nước và nhiều hệ thống công nghiệp. Tuy nhiên, để đảm bảo van hoạt động ổn định, cần lựa chọn đúng kích thước, áp suất, nhiệt độ, kiểu kết nối, vật liệu gioăng và tính chất của lưu chất.

Đặc biệt, inox 304 không phải vật liệu phù hợp cho mọi môi trường hóa chất. Khi làm việc trong môi trường chloride hoặc ăn mòn mạnh, người dùng nên cân nhắc inox 316 hoặc vật liệu chuyên dụng.

Nếu đang lựa chọn van bi thép không gỉ inox 304 cho một hệ thống cụ thể, việc xác định chính xác môi chất, kích thước đường ống, áp suất và nhiệt độ làm việc sẽ giúp chọn được loại van phù hợp, hạn chế rò rỉ và tăng tuổi thọ thiết bị.
