Van xả cặn đường ống là gì? Cấu tạo, ứng dụng và cách lựa chọn

Van xả cặn đường ống, còn gọi là van xả đáy, là thiết bị được lắp tại những vị trí thích hợp trên hệ thống đường ống nhằm loại bỏ bùn, cát, rỉ sét, tạp chất và các chất rắn tích tụ trong quá trình vận hành. Nhờ cơ chế đóng mở của van, người vận hành có thể xả cặn ra ngoài mà không cần tháo dỡ toàn bộ đường ống.

Trong các hệ thống cấp nước, xử lý nước, đường ống công nghiệp hoặc bể chứa, cặn bẩn thường có xu hướng lắng xuống những vị trí thấp do tác động của trọng lực. Nếu không được loại bỏ định kỳ, lớp cặn có thể làm giảm tiết diện dòng chảy, gây tắc nghẽn, ảnh hưởng đến thiết bị phía sau và làm tăng chi phí bảo trì.

Vì vậy, việc lựa chọn và bố trí van xả cặn đường ống phù hợp là một trong những giải pháp đơn giản nhưng quan trọng để duy trì hiệu quả vận hành của hệ thống.

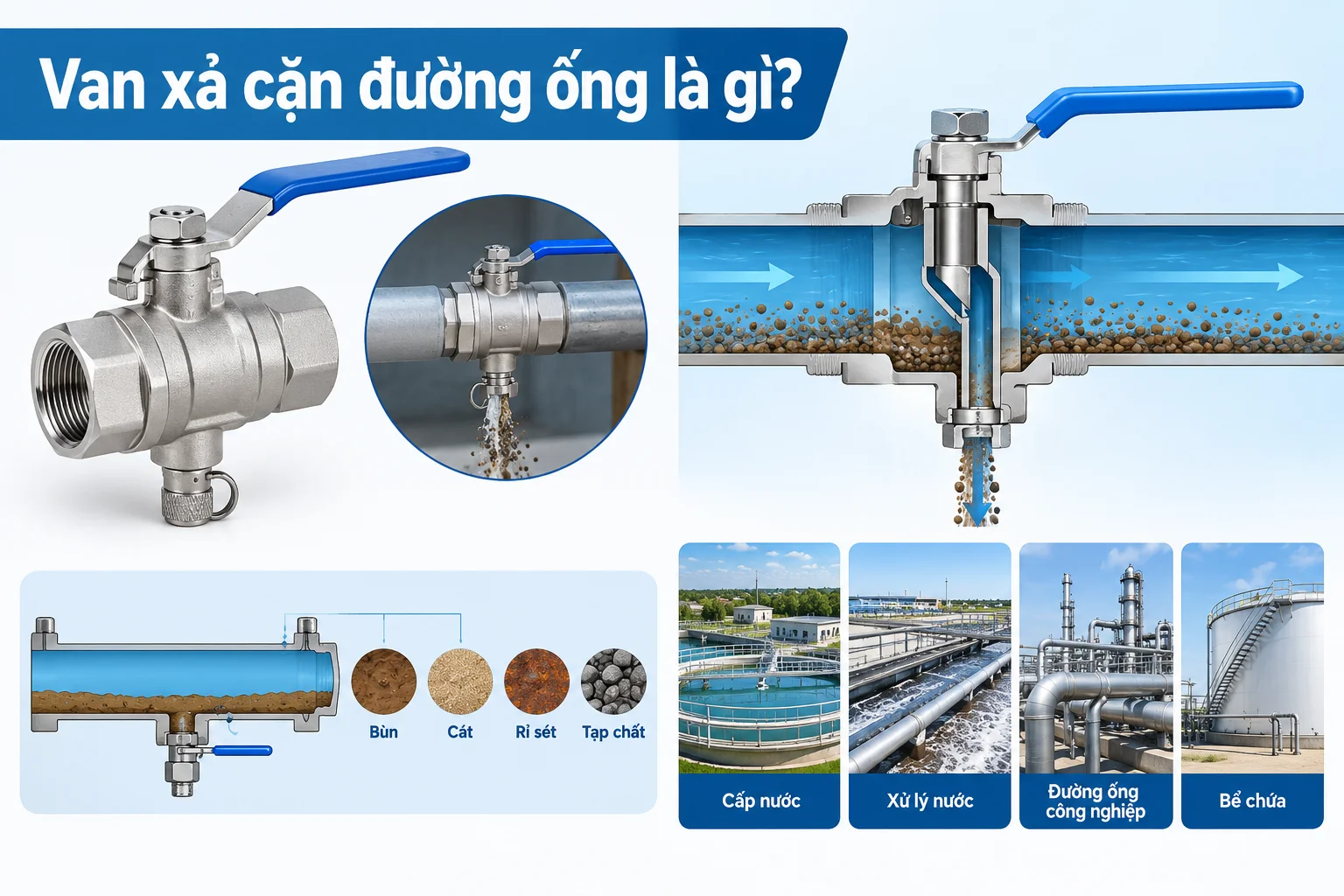

Van xả cặn đường ống là gì?

Van xả cặn đường ống là loại van được sử dụng để kiểm soát dòng chất lỏng chứa cặn ra khỏi hệ thống. Tùy thiết kế, van có thể được gọi bằng nhiều tên khác nhau như van xả cặn, van xả đáy, van xả bùn hoặc van xả nước.

Nguyên lý sử dụng tương đối đơn giản. Khi van đóng, dòng nước hoặc môi chất tiếp tục được duy trì trong đường ống. Khi cần vệ sinh, bảo trì hoặc loại bỏ cặn, người vận hành mở van để tạo đường thoát cho phần nước và cặn tích tụ.

Thông thường, van xả cặn được bố trí ở điểm thấp nhất của đường ống, đáy bể hoặc những vị trí mà cặn có khả năng tập trung nhiều. Đây là cách tận dụng trọng lực để đưa cặn ra ngoài hiệu quả hơn.

Van không trực tiếp ngăn cặn hình thành mà đóng vai trò là điểm xả và vệ sinh hệ thống. Do đó, thiết bị thường được kết hợp với các giải pháp lọc, lắng hoặc xử lý nước khác tùy theo đặc điểm của hệ thống.

Vì sao đường ống cần có van xả cặn?

Trong quá trình vận hành, nước đi qua đường ống không phải lúc nào cũng hoàn toàn sạch. Đặc biệt với nguồn nước tự nhiên, nước giếng, nước cấp chưa xử lý hoặc hệ thống lâu năm, trong đường ống có thể xuất hiện nhiều loại tạp chất.

Một số loại cặn thường gặp gồm:

• Bùn đất và cát.

• Rỉ sét từ đường ống kim loại.

• Mạt kim loại hoặc các hạt rắn nhỏ.

• Cặn khoáng và chất kết tủa.

• Tạp chất phát sinh từ quá trình xử lý nước.

• Cặn lắng từ bể chứa.

Nếu các chất này không được loại bỏ, chúng có thể tích tụ ngày càng nhiều tại các vị trí thấp của hệ thống.

Hạn chế tắc nghẽn đường ống

Khi cặn tích tụ lâu ngày, tiết diện bên trong đường ống bị thu hẹp. Điều này làm tăng trở lực và khiến lưu lượng nước giảm.

Trong trường hợp nghiêm trọng, cặn có thể tạo thành lớp dày gây tắc nghẽn cục bộ. Việc bố trí van xả cặn tại những vị trí phù hợp giúp người vận hành chủ động loại bỏ phần cặn này trước khi tình trạng trở nên nghiêm trọng.

Bảo vệ thiết bị phía sau

Cặn bẩn trong đường ống có thể đi theo dòng nước đến máy bơm, đồng hồ đo, van điều khiển, bộ lọc hoặc các thiết bị khác.

Đối với các thiết bị có khe hở nhỏ hoặc yêu cầu độ sạch cao, hạt rắn có thể gây kẹt, mài mòn hoặc ảnh hưởng đến độ chính xác.

Van xả cặn giúp giảm lượng chất rắn tồn đọng trong đường ống và góp phần bảo vệ các thiết bị phía sau.

Giảm chi phí bảo trì

Nếu đường ống không có điểm xả phù hợp, khi cần vệ sinh người vận hành có thể phải tháo một phần hệ thống để tiếp cận khu vực chứa cặn.

Điều này gây mất thời gian, cần nhiều nhân công và có thể làm gián đoạn hoạt động của hệ thống.

Ngược lại, với van xả cặn được bố trí hợp lý, việc vệ sinh định kỳ có thể thực hiện nhanh chóng hơn.

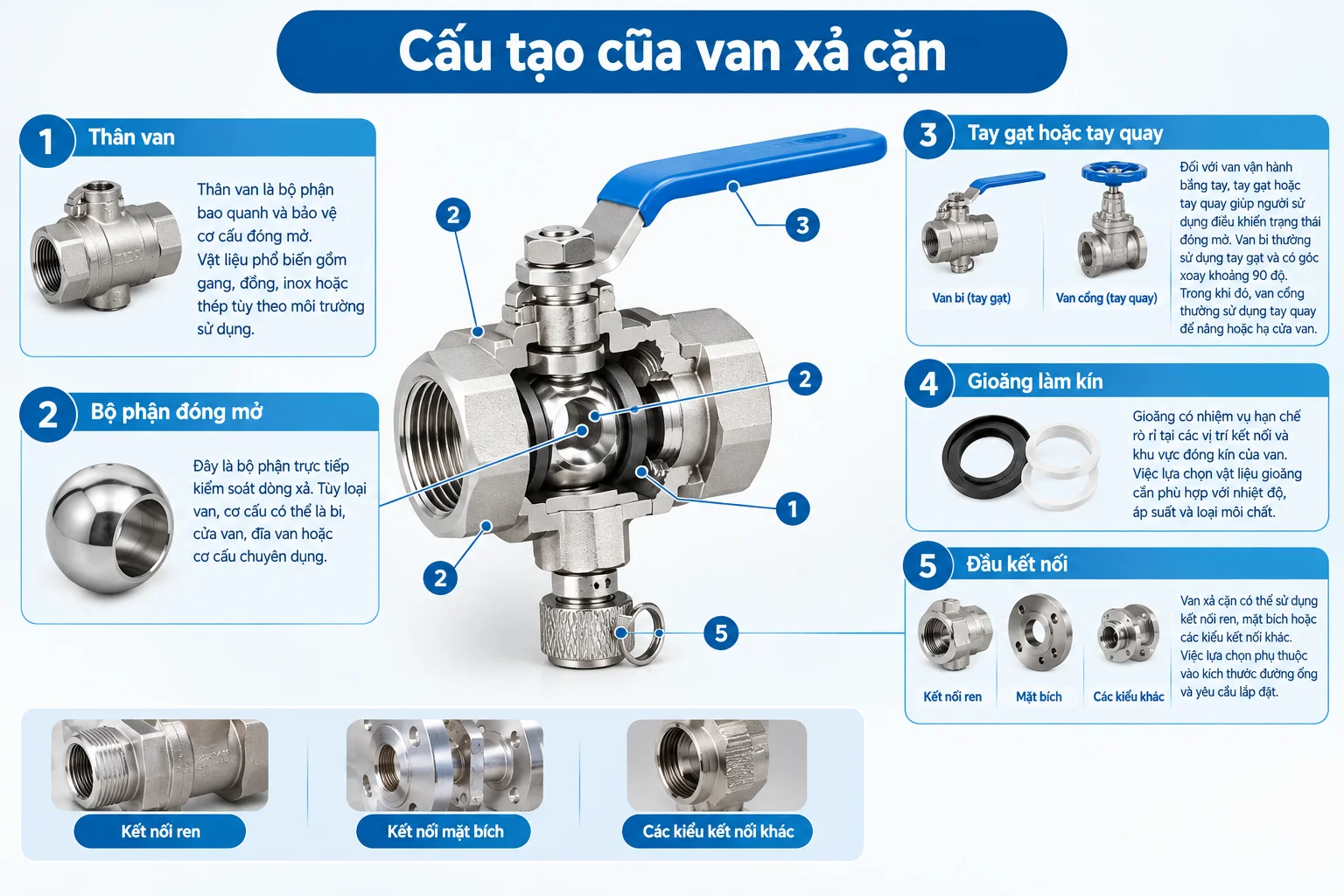

Cấu tạo của van xả cặn

Cấu tạo cụ thể phụ thuộc vào loại van được sử dụng. Tuy nhiên, một cụm van xả cặn thông thường có thể bao gồm các bộ phận chính:

Thân van

Thân van là bộ phận bao quanh và bảo vệ cơ cấu đóng mở. Vật liệu phổ biến gồm gang, đồng, inox hoặc thép tùy theo môi trường sử dụng.

Bộ phận đóng mở

Đây là bộ phận trực tiếp kiểm soát dòng xả. Tùy loại van, cơ cấu có thể là bi, cửa van, đĩa van hoặc cơ cấu chuyên dụng.

Tay gạt hoặc tay quay

Đối với van vận hành bằng tay, tay gạt hoặc tay quay giúp người sử dụng điều khiển trạng thái đóng mở.

Van bi thường sử dụng tay gạt và có góc xoay khoảng 90 độ. Trong khi đó, van cổng thường sử dụng tay quay để nâng hoặc hạ cửa van.

Gioăng làm kín

Gioăng có nhiệm vụ hạn chế rò rỉ tại các vị trí kết nối và khu vực đóng kín của van. Việc lựa chọn vật liệu gioăng cần phù hợp với nhiệt độ, áp suất và loại môi chất.

Đầu kết nối

Van xả cặn có thể sử dụng kết nối ren, mặt bích hoặc các kiểu kết nối khác. Việc lựa chọn phụ thuộc vào kích thước đường ống và yêu cầu lắp đặt.

Khi nào cần lắp van xả cặn đường ống?

Không phải mọi đoạn ống đều cần bố trí một van xả riêng. Việc lắp đặt cần dựa trên đặc điểm của hệ thống và khả năng tích tụ cặn.

Một số trường hợp nên xem xét sử dụng van xả cặn gồm:

Hệ thống đường ống dài

Đường ống càng dài thì khả năng xuất hiện và tích tụ cặn càng lớn, đặc biệt khi nguồn nước chứa nhiều chất rắn.

Nguồn nước chứa nhiều bùn cát

Các hệ thống sử dụng nước giếng, nước mặt hoặc nước chưa được xử lý hoàn toàn thường cần chú ý đến vấn đề cặn lắng.

Tuyến ống có nhiều điểm thấp

Đây là vị trí cặn dễ tích tụ nhất. Bố trí van xả tại điểm thấp giúp tận dụng trọng lực để đưa cặn ra ngoài.

Hệ thống vận hành liên tục

Đối với nhà máy hoặc dây chuyền sản xuất cần vận hành liên tục, việc bảo trì nhanh và hạn chế thời gian dừng hệ thống rất quan trọng. Van xả cặn tạo điều kiện để thực hiện vệ sinh định kỳ thuận tiện hơn.

Vị trí lắp van xả cặn ở đâu?

Vị trí lắp đặt ảnh hưởng trực tiếp đến hiệu quả xả cặn.

Tại điểm thấp nhất của đường ống

Đây thường là vị trí ưu tiên. Khi dòng nước đứng yên hoặc lưu lượng giảm, các hạt nặng có xu hướng lắng xuống điểm thấp.

Lắp van tại đây giúp việc xả cặn hiệu quả hơn.

Cuối tuyến đường ống

Đối với một số mạng lưới cấp nước, van xả có thể được bố trí tại cuối tuyến hoặc cuối nhánh để hỗ trợ xả nước và tạp chất tích tụ.

Đáy bể chứa

Bể chứa nước cũng là nơi dễ hình thành cặn. Một van xả đáy tại vị trí thích hợp giúp tháo nước và cặn trong quá trình vệ sinh.

Gần các thiết bị cần bảo vệ

Trong một số hệ thống, điểm xả có thể được bố trí trước các thiết bị quan trọng nhằm hạn chế lượng cặn đi tiếp vào thiết bị.

Tuy nhiên, vị trí cụ thể cần được tính toán dựa trên thiết kế toàn bộ hệ thống thay vì chỉ lắp van một cách tùy ý.

Các loại van thường được sử dụng để xả cặn

Tùy đặc điểm môi chất và kích thước đường ống, có thể sử dụng nhiều loại van khác nhau.

Van bi xả cặn

Van bi sử dụng một viên bi có lỗ xuyên tâm để đóng mở dòng chảy. Khi xoay tay gạt, lỗ trên viên bi được đưa về vị trí thẳng hàng hoặc vuông góc với đường ống.

Ưu điểm của van bi là đóng mở nhanh, cấu tạo tương đối đơn giản và phù hợp với nhiều hệ thống nước.

Van cổng xả cặn

Van cổng sử dụng một cửa van chuyển động lên xuống để đóng hoặc mở dòng chảy.

Loại van này có đường dòng tương đối thẳng khi mở hoàn toàn và có thể phù hợp với các đường ống có kích thước lớn.

Tuy nhiên, van cổng thường không được lựa chọn để điều tiết dòng liên tục mà chủ yếu dùng cho trạng thái đóng hoặc mở.

Van xả đáy chuyên dụng

Một số hệ thống sử dụng van được thiết kế chuyên biệt cho vị trí đáy bồn, đáy thiết bị hoặc đường xả cặn.

Các loại van này có thể được thiết kế để phù hợp với môi trường có bùn, chất rắn hoặc yêu cầu vệ sinh đặc biệt.

Cách lựa chọn van xả cặn đường ống

Để lựa chọn đúng sản phẩm, không nên chỉ dựa vào đường kính ống. Cần xem xét đồng thời nhiều thông số.

Lựa chọn theo kích thước DN

DN là kích thước danh nghĩa của đường ống hoặc van.

Ví dụ, hệ thống có thể sử dụng các kích thước DN20, DN25, DN32, DN50, DN80, DN100...

Van cần có kích thước và kiểu kết nối tương thích với đường ống hoặc cụm xả.

Lựa chọn theo áp suất PN

PN thể hiện cấp áp suất danh nghĩa của van.

Khi lựa chọn, cần đảm bảo áp suất làm việc của van đáp ứng yêu cầu của hệ thống. Không nên chọn van chỉ dựa trên kích thước mà bỏ qua áp suất.

Lựa chọn vật liệu

Vật liệu thân van cần phù hợp với môi trường sử dụng.

Van gang thường được sử dụng trong nhiều hệ thống cấp nước và đường ống công nghiệp.

Van đồng phù hợp với một số hệ thống nước có kích thước nhỏ.

Van inox có khả năng chống ăn mòn tốt và thường được ưu tiên trong môi trường yêu cầu độ bền hoặc vệ sinh cao.

Trong đó, van xả cặn inox 304 được sử dụng phổ biến trong nhiều hệ thống nước và công nghiệp; inox 316 có thể phù hợp hơn với một số môi trường có tính ăn mòn cao hơn.

Lựa chọn kiểu kết nối

Hai kiểu phổ biến là nối ren và mặt bích.

Van nối ren thường thuận tiện cho các đường ống nhỏ và hệ thống dân dụng.

Van mặt bích thường được sử dụng cho đường ống lớn hoặc các hệ thống công nghiệp yêu cầu kết nối chắc chắn.

Xem xét đặc tính của cặn

Đây là yếu tố thường bị bỏ qua.

Nếu môi chất chủ yếu chứa nước và một lượng nhỏ cặn mịn, nhiều loại van nước thông dụng có thể đáp ứng.

Nếu môi chất chứa bùn đặc, hạt rắn hoặc cặn có kích thước lớn, cần lựa chọn loại van có đường xả và cấu tạo phù hợp để hạn chế tình trạng kẹt van.

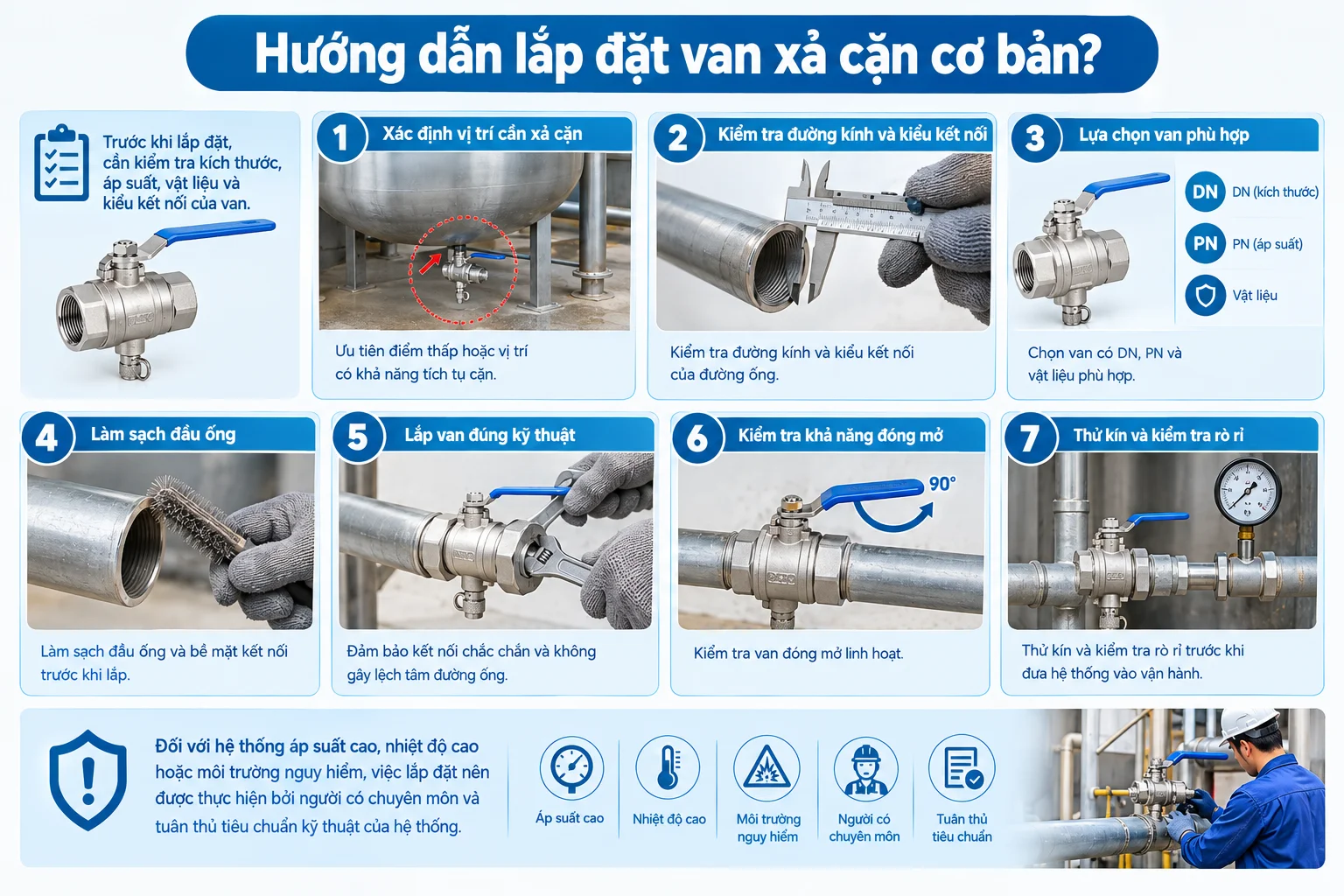

Hướng dẫn lắp đặt van xả cặn cơ bản

Trước khi lắp đặt, cần kiểm tra kích thước, áp suất, vật liệu và kiểu kết nối của van.

Quy trình cơ bản có thể thực hiện như sau:

Bước 1: Xác định vị trí cần xả cặn, ưu tiên điểm thấp hoặc vị trí có khả năng tích tụ cặn.

Bước 2: Kiểm tra đường kính và kiểu kết nối của đường ống.

Bước 3: Lựa chọn van có DN, PN và vật liệu phù hợp.

Bước 4: Làm sạch đầu ống và bề mặt kết nối trước khi lắp.

Bước 5: Lắp van đúng kỹ thuật, đảm bảo kết nối chắc chắn và không gây lệch tâm đường ống.

Bước 6: Kiểm tra khả năng đóng mở của van.

Bước 7: Thử kín và kiểm tra rò rỉ trước khi đưa hệ thống vào vận hành.

Đối với hệ thống áp suất cao, nhiệt độ cao hoặc môi trường nguy hiểm, việc lắp đặt nên được thực hiện bởi người có chuyên môn và tuân thủ tiêu chuẩn kỹ thuật của hệ thống.

Một số lỗi thường gặp khi sử dụng van xả cặn

Lắp van sai vị trí

Nếu van được lắp tại vị trí không có khả năng tích tụ cặn, hiệu quả xả sẽ thấp.

Chọn van quá nhỏ

Đường xả quá nhỏ có thể khiến cặn khó thoát, đặc biệt với bùn hoặc hạt rắn.

Không kiểm tra định kỳ

Van lâu ngày không vận hành có thể bị kẹt do cặn, rỉ sét hoặc gioăng xuống cấp.

Chọn sai vật liệu

Sử dụng vật liệu không phù hợp với môi trường có thể khiến thân van hoặc các bộ phận bên trong bị ăn mòn nhanh.

Không có đường thoát an toàn

Khi mở van xả, nước và cặn có thể thoát ra với áp lực lớn. Vì vậy cần bố trí đường xả phù hợp để tránh gây ngập, bắn nước hoặc ảnh hưởng đến khu vực xung quanh.

Van xả cặn đường ống có cần bảo trì không?

Có. Mặc dù cấu tạo của nhiều loại van khá đơn giản, van xả cặn vẫn cần được kiểm tra định kỳ.

Nên kiểm tra:

• Khả năng đóng mở.

• Tình trạng rò rỉ.

• Gioăng và bộ phận làm kín.

• Tình trạng ăn mòn thân van.

• Cặn tích tụ quanh cửa xả.

• Tình trạng ren hoặc mặt bích.

• Khả năng thoát nước và cặn.

Định kỳ vận hành van cũng giúp phát hiện sớm tình trạng kẹt hoặc khó đóng mở.

Van xả cặn được ứng dụng ở đâu?

Van xả cặn có thể xuất hiện trong nhiều hệ thống khác nhau.

Hệ thống cấp nước dân dụng

Được sử dụng tại đường ống, bể chứa và các vị trí cần xả nước hoặc loại bỏ cặn.

Hệ thống xử lý nước

Van được sử dụng tại các bể, đường ống hoặc thiết bị có khả năng tích tụ bùn và cặn.

Hệ thống cấp nước công nghiệp

Trong nhà máy, van xả cặn giúp hỗ trợ công tác vệ sinh và bảo trì đường ống.

Hệ thống bể chứa

Van xả đáy giúp tháo nước và loại bỏ phần cặn lắng ở đáy bồn hoặc bể.

Một số hệ thống nhiệt và thiết bị công nghiệp

Tùy thiết kế, các điểm xả có thể được bố trí tại đáy thiết bị để loại bỏ nước, cặn hoặc chất lắng trong quá trình vận hành và bảo trì.

Câu hỏi thường gặp về van xả cặn

Van xả cặn và van xả đáy có giống nhau không?

Hai thuật ngữ thường được sử dụng gần nghĩa với nhau. Tuy nhiên, van xả đáy nhấn mạnh vị trí lắp ở đáy bể hoặc thiết bị, còn van xả cặn nhấn mạnh mục đích loại bỏ cặn và tạp chất.

Có thể dùng van bi làm van xả cặn không?

Có thể, nếu đặc tính của môi chất, kích thước cặn, áp suất và điều kiện vận hành phù hợp với thiết kế của van bi.

Van xả cặn nên lắp ở đâu?

Thông thường nên ưu tiên điểm thấp nhất của tuyến ống, cuối tuyến hoặc đáy bể – những vị trí có khả năng tích tụ cặn.

Bao lâu nên xả cặn một lần?

Không có một khoảng thời gian cố định cho mọi hệ thống. Tần suất phụ thuộc vào chất lượng nguồn nước, lượng cặn, lưu lượng và điều kiện vận hành. Hệ thống nhiều cặn cần kiểm tra và xả thường xuyên hơn.

Van xả cặn inox có tốt không?

Van inox có ưu điểm về khả năng chống ăn mòn và độ bền trong nhiều môi trường. Tuy nhiên, việc lựa chọn inox 304, inox 316 hay vật liệu khác vẫn phải dựa trên loại môi chất và điều kiện vận hành thực tế.

Kết luận

Van xả cặn đường ống là một thiết bị đơn giản nhưng đóng vai trò quan trọng trong việc duy trì khả năng vận hành ổn định của hệ thống. Bằng cách bố trí van tại các điểm thấp, cuối tuyến hoặc vị trí dễ tích tụ cặn, người vận hành có thể chủ động loại bỏ bùn, cát, rỉ sét và các tạp chất mà không cần tháo dỡ toàn bộ đường ống.

Khi lựa chọn van, cần đồng thời xem xét DN, PN, vật liệu, kiểu kết nối, loại môi chất và đặc tính của cặn. Đối với hệ thống có bùn hoặc hạt rắn nhiều, cần đặc biệt chú ý đến kích thước và cấu tạo đường xả để hạn chế tình trạng nghẹt hoặc kẹt van.

Một hệ thống xả cặn được thiết kế đúng ngay từ đầu không chỉ giúp vệ sinh đường ống thuận tiện hơn mà còn góp phần bảo vệ thiết bị, giảm chi phí bảo trì và kéo dài tuổi thọ hệ thống.
