Bơm Trục Rời Là Gì? Cấu Tạo, Nguyên Lý, Ứng Dụng Và Lưu Ý Khi Chọn Mua

Bơm nước trục rời là dòng máy bơm công nghiệp được thiết kế với cụm bơm và động cơ lắp tách biệt, truyền động thông qua khớp nối và trục. Nhờ cấu tạo này, thiết bị có thể sử dụng nhiều loại động cơ khác nhau, phù hợp với các hệ thống cần lưu lượng lớn, cột áp cao và thời gian vận hành liên tục.

So với một số dòng bơm liền trục, bơm nước trục rời có ưu điểm về khả năng tùy biến công suất, thuận tiện bảo trì và phù hợp với nhiều hệ thống cấp nước, PCCC, HVAC, tưới tiêu cũng như sản xuất công nghiệp.

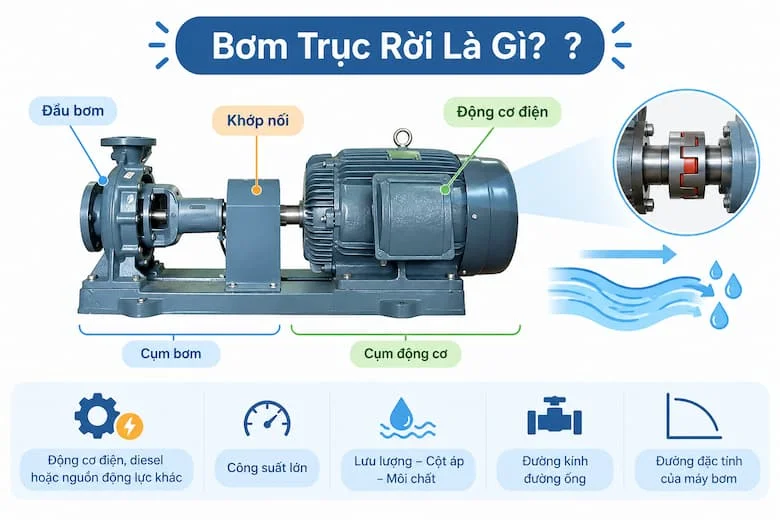

Bơm Trục Rời Là Gì?

Bơm trục rời là loại máy bơm trong đó động cơ điện và đầu bơm được bố trí thành hai cụm riêng biệt. Công suất từ động cơ được truyền đến trục bơm thông qua khớp nối, từ đó làm quay cánh bơm và tạo ra dòng chất lỏng.

Tên gọi “trục rời” chủ yếu dùng để mô tả kết cấu truyền động giữa động cơ và cụm bơm. Tùy từng thiết kế, bơm có thể sử dụng động cơ điện, động cơ diesel hoặc các nguồn động lực khác.

Dòng bơm này thường được lựa chọn cho các hệ thống yêu cầu công suất tương đối lớn. Tuy nhiên, không nên chỉ dựa vào công suất động cơ để đánh giá khả năng bơm. Khi lựa chọn cần xem đồng thời lưu lượng, cột áp, môi chất, đường kính đường ống và đường đặc tính của máy bơm.

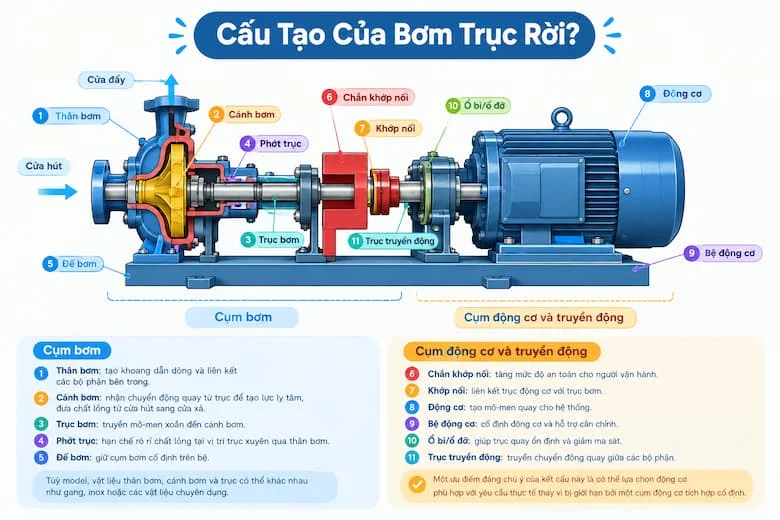

Cấu Tạo Của Bơm Nước Trục Rời

Một bộ bơm nước trục rời thông thường gồm hai nhóm chính: cụm bơm và cụm động lực truyền động.

Cụm bơm

Cụm bơm đảm nhiệm nhiệm vụ tiếp nhận chất lỏng, tạo năng lượng và đưa chất lỏng đến đường ống đẩy. Các bộ phận thường gồm:

• Thân bơm: tạo khoang dẫn dòng và liên kết các bộ phận bên trong.

• Cánh bơm: nhận chuyển động quay từ trục để tạo lực ly tâm, đưa chất lỏng từ cửa hút sang cửa xả.

• Trục bơm: truyền mô-men xoắn đến cánh bơm.

• Phớt trục: hạn chế rò rỉ chất lỏng tại vị trí trục xuyên qua thân bơm.

• Ổ bi/ổ đỡ: giúp trục quay ổn định và giảm ma sát.

• Đế bơm: giữ cụm bơm cố định trên bệ.

Tùy model, vật liệu thân bơm, cánh bơm và trục có thể khác nhau như gang, inox hoặc các vật liệu chuyên dụng.

Cụm động cơ và truyền động

Đây là phần tạo và truyền công suất cho đầu bơm, thường bao gồm:

• Động cơ: tạo mô-men quay cho hệ thống.

• Khớp nối: liên kết trục động cơ với trục bơm.

• Bệ động cơ: cố định động cơ và hỗ trợ căn chỉnh.

• Trục truyền động: truyền chuyển động quay giữa các bộ phận.

• Chắn khớp nối: tăng mức độ an toàn cho người vận hành.

Một ưu điểm đáng chú ý của kết cấu này là có thể lựa chọn động cơ phù hợp với yêu cầu thực tế thay vì bị giới hạn bởi một cụm động cơ tích hợp cố định.

Nguyên Lý Hoạt Động Của Bơm Trục Rời

Nguyên lý làm việc của bơm nước trục rời thường dựa trên nguyên lý của máy bơm ly tâm.

Khi động cơ được cấp điện, trục động cơ bắt đầu quay. Chuyển động này được truyền qua khớp nối đến trục bơm, làm cánh bơm quay theo.

Khi cánh bơm quay, chất lỏng đi vào khu vực trung tâm của cánh. Lực ly tâm làm chất lỏng di chuyển từ tâm cánh ra phía ngoài với vận tốc lớn hơn. Sau đó, chất lỏng được dẫn qua thân bơm đến cửa xả và đi vào hệ thống đường ống.

Quá trình này tạo ra sự chênh lệch áp suất giữa cửa hút và cửa đẩy, giúp chất lỏng liên tục được đưa từ nguồn đến vị trí sử dụng.

Hiệu quả thực tế phụ thuộc vào nhiều yếu tố như tốc độ quay, đường kính cánh, đặc tính hệ thống, tổn thất đường ống và điều kiện hút. Vì vậy, cùng một mức công suất động cơ nhưng hai model bơm khác nhau có thể cho lưu lượng và cột áp hoàn toàn khác nhau.

Ưu Điểm Của Bơm Nước Trục Rời

Khả năng tùy biến cao

Do động cơ và đầu bơm được thiết kế riêng, người dùng có thể lựa chọn động cơ phù hợp với nhu cầu về công suất, điện áp, tốc độ quay hoặc môi trường làm việc.

Phù hợp hệ thống công suất lớn

Bơm nước trục rời thường được sử dụng trong những hệ thống yêu cầu lưu lượng lớn hoặc vận hành trong thời gian dài. Đây là một trong những lý do thiết bị xuất hiện phổ biến trong các công trình công nghiệp và hệ thống kỹ thuật tòa nhà.

Thuận tiện bảo trì

Khi cần kiểm tra hoặc thay thế động cơ, khớp nối, phớt hoặc một số bộ phận khác, kết cấu tách rời giúp kỹ thuật viên tiếp cận từng cụm thuận tiện hơn.

Có thể sử dụng nhiều loại động cơ

Tùy yêu cầu, hệ thống có thể sử dụng động cơ điện hoặc các phương án truyền động khác. Đây là ưu điểm quan trọng trong những ứng dụng có yêu cầu đặc thù.

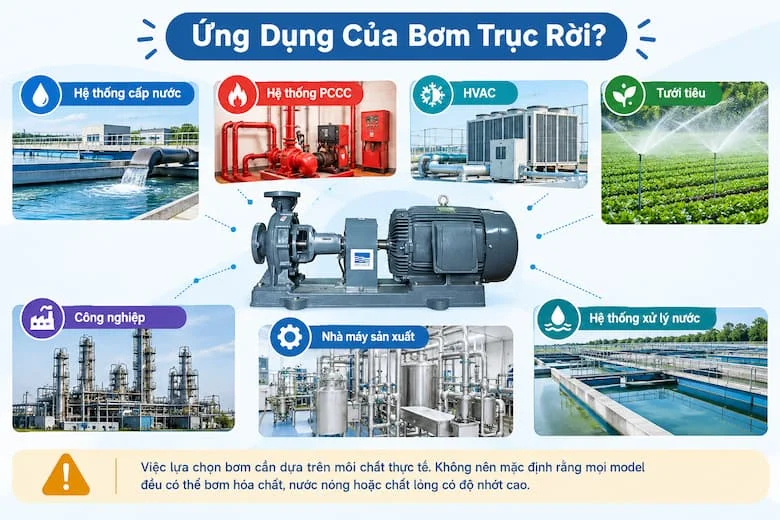

Ứng Dụng Của Bơm Trục Rời

Nhờ khả năng đáp ứng nhiều mức lưu lượng và cột áp, bơm nước trục rời được ứng dụng trong nhiều lĩnh vực:

• Hệ thống cấp nước: vận chuyển nước từ bể chứa đến các khu vực sử dụng.

• Hệ thống PCCC: sử dụng trong các cụm bơm chữa cháy tùy cấu hình thiết kế.

• HVAC: tuần hoàn nước lạnh hoặc nước nóng trong hệ thống điều hòa và giải nhiệt.

• Tưới tiêu: cấp nước cho khu vực nông nghiệp, cảnh quan và hệ thống tưới quy mô lớn.

• Công nghiệp: tuần hoàn hoặc vận chuyển nước và một số loại chất lỏng phù hợp.

• Nhà máy sản xuất: cấp nước cho dây chuyền, hệ thống làm mát và các quy trình kỹ thuật.

• Hệ thống xử lý nước: vận chuyển nước giữa các bể hoặc công đoạn xử lý.

Việc lựa chọn bơm cần dựa trên môi chất thực tế. Không nên mặc định rằng mọi model đều có thể bơm hóa chất, nước nóng hoặc chất lỏng có độ nhớt cao.

Lưu Ý Khi Chọn Mua Bơm Nước Trục Rời

Trước khi mua, người dùng nên xác định một số thông số quan trọng:

1. Xác định lưu lượng cần bơm.
Cần biết lượng chất lỏng cần vận chuyển trong một khoảng thời gian, thường tính bằng m³/h hoặc lít/phút.

2. Xác định cột áp.
Cột áp cần tính đến độ cao cần đẩy nước và tổn thất áp suất trên đường ống, van, co, tê và các thiết bị liên quan.

3. Kiểm tra công suất động cơ.
Công suất cần phù hợp với yêu cầu của đầu bơm và điều kiện vận hành. Không nên chọn motor chỉ dựa trên số HP hoặc kW mà bỏ qua đường đặc tính bơm.

4. Xác định điện áp và số pha.
Kiểm tra hệ thống điện sử dụng 1 pha hay 3 pha, điện áp bao nhiêu V và tần số bao nhiêu Hz.

5. Kiểm tra tốc độ quay.
Tốc độ động cơ ảnh hưởng trực tiếp đến đặc tính lưu lượng và cột áp của bơm. Cần đảm bảo tốc độ của motor tương thích với thiết kế đầu bơm.

6. Kiểm tra kích thước kết nối.
Đối chiếu đường kính cửa hút, cửa xả và tiêu chuẩn mặt bích với hệ thống đường ống hiện có.

7. Xem xét vật liệu.
Nếu bơm nước sạch thông thường, vật liệu có thể khác với hệ thống bơm nước biển, nước có hóa chất hoặc chất lỏng có tính ăn mòn.

Lắp Đặt Và Bảo Dưỡng Bơm Trục Rời

Khi lắp đặt, cần đặt bơm trên nền móng chắc chắn và hạn chế rung động. Đường ống hút nên được thiết kế phù hợp để giảm tổn thất và tránh tình trạng thiếu nước tại cửa hút.

Một yếu tố đặc biệt quan trọng với bơm nước trục rời là căn chỉnh khớp nối. Trục động cơ và trục bơm cần được căn chỉnh đúng theo yêu cầu của nhà sản xuất. Nếu lệch tâm, thiết bị có thể rung mạnh, gây nóng ổ bi, ảnh hưởng phớt và làm giảm tuổi thọ khớp nối.

Trong quá trình vận hành nên kiểm tra định kỳ:

• Độ rung và tiếng ồn bất thường.

• Nhiệt độ ổ bi và động cơ.

• Tình trạng phớt và các điểm rò rỉ.

• Khớp nối và bộ phận bảo vệ khớp nối.

• Dòng điện của động cơ.

• Áp suất tại đường hút và đường đẩy.

• Tình trạng bôi trơn nếu model yêu cầu.

Không nên để bơm hoạt động trong điều kiện thiếu nước hoặc chạy khô nếu thiết kế không cho phép.

Checklist Nhanh Trước Khi Mua Bơm Nước Trục Rời

Bạn có thể sử dụng danh sách dưới đây khi yêu cầu báo giá:

• Xác định mục đích sử dụng.

• Xác định lưu lượng cần thiết.

• Xác định cột áp thực tế.

• Kiểm tra môi chất cần bơm.

• Xác định nhiệt độ chất lỏng.

• Xác định điện áp và số pha.

• Kiểm tra tốc độ quay.

• Xác định công suất động cơ.

• Kiểm tra kích thước cửa hút – cửa xả.

• Kiểm tra tiêu chuẩn kết nối mặt bích.

• Xác định vật liệu thân, cánh và trục.

• Kiểm tra catalogue hoặc datasheet.

• Xác nhận phụ kiện đi kèm.

• Kiểm tra điều kiện bảo hành và phụ tùng thay thế.

Kết Luận

Bơm trục rời là lựa chọn phù hợp cho nhiều hệ thống cần khả năng vận chuyển chất lỏng với lưu lượng lớn, yêu cầu vận hành ổn định và có nhu cầu tùy biến động cơ. Kết cấu tách rời giữa đầu bơm và động cơ giúp thiết bị thuận tiện trong bảo trì, thay thế và điều chỉnh cấu hình.
