Động Cơ Phòng Nổ Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Động cơ phòng chống nổ là loại động cơ điện được thiết kế đặc biệt để làm việc trong môi trường có nguy cơ xuất hiện khí, hơi, bụi hoặc hỗn hợp dễ cháy. Điểm khác biệt của động cơ phòng chống nổ so với động cơ điện thông thường nằm ở khả năng hạn chế nguồn gây cháy từ bên trong động cơ thoát ra môi trường bên ngoài.

Thiết bị này thường được sử dụng trong các khu vực như nhà máy hóa chất, kho xăng dầu, trạm chiết rót, nhà máy sản xuất dung môi, khu vực xử lý khí, khai thác mỏ và nhiều hệ thống công nghiệp có yêu cầu cao về an toàn.

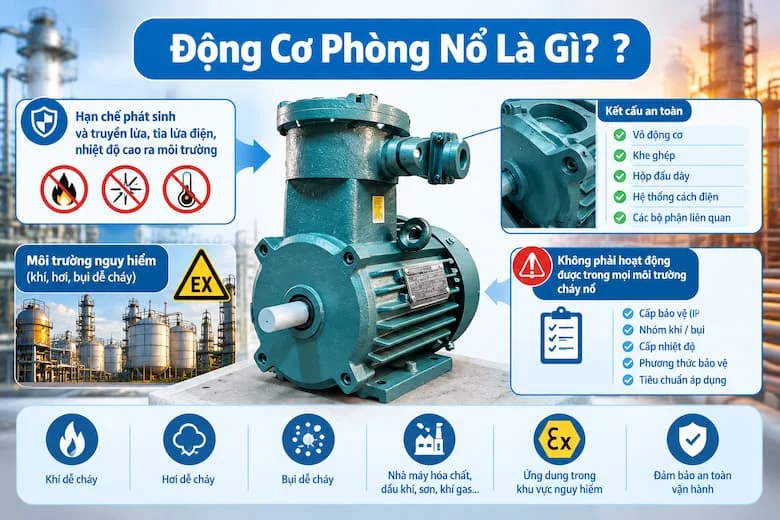

Động Cơ Phòng Nổ Là Gì?

Động cơ phòng nổ hay còn được gọi là motor phòng nổ, là động cơ điện được chế tạo theo các tiêu chuẩn kỹ thuật dành cho môi trường nguy hiểm, trong đó thiết kế của động cơ giúp hạn chế khả năng phát sinh và truyền ngọn lửa, tia lửa điện hoặc nhiệt độ cao ra môi trường xung quanh.

Trong quá trình vận hành, động cơ điện có thể phát sinh nhiệt, tia lửa tại các bộ phận điện hoặc hồ quang khi đóng cắt. Nếu môi trường xung quanh chứa khí, hơi hoặc bụi dễ cháy, những yếu tố này có thể trở thành nguồn gây cháy.

Vì vậy, động cơ phòng chống nổ được thiết kế với kết cấu vỏ, khe ghép, hộp đấu dây, hệ thống cách điện và các bộ phận liên quan phù hợp với điều kiện làm việc nguy hiểm.

Cần lưu ý rằng động cơ phòng nổ không có nghĩa là động cơ có thể hoạt động trong mọi môi trường cháy nổ. Khi lựa chọn thiết bị cần kiểm tra đúng cấp bảo vệ, nhóm khí hoặc bụi, cấp nhiệt độ, phương thức bảo vệ và tiêu chuẩn áp dụng cho từng khu vực.

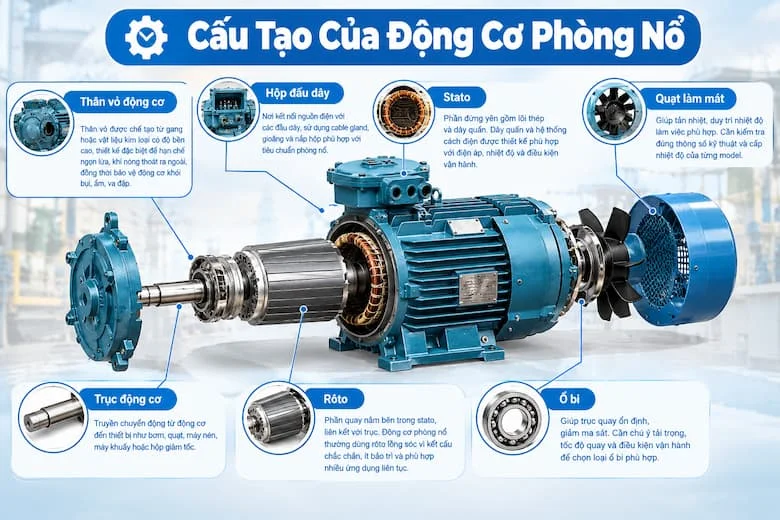

Cấu Tạo Của Động Cơ Phòng Chống Nổ

Về cơ bản, cấu tạo động cơ phòng chống nổ có nhiều điểm tương đồng với động cơ điện thông thường, gồm stato, rôto, trục, ổ bi, quạt làm mát và vỏ động cơ. Tuy nhiên, các chi tiết được thiết kế và gia công với yêu cầu nghiêm ngặt hơn nhằm đáp ứng điều kiện sử dụng trong môi trường nguy hiểm.

Thân Vỏ Động Cơ

Thân vỏ là bộ phận bao quanh các linh kiện bên trong động cơ, thường được chế tạo từ gang hoặc vật liệu kim loại có độ bền cơ học cao.

Đối với động cơ phòng chống nổ, phần vỏ và các mối ghép được thiết kế nhằm hạn chế khả năng ngọn lửa hoặc khí nóng bên trong động cơ truyền trực tiếp ra môi trường bên ngoài.

Kết cấu vỏ cũng góp phần bảo vệ động cơ trước bụi, hơi ẩm, va đập và các tác động cơ học trong quá trình vận hành.

Stato

Stato là phần đứng yên của động cơ, gồm lõi thép và dây quấn. Khi cấp điện, dây quấn stato tạo ra từ trường quay tác động lên rôto để tạo mô-men xoắn.

Dây quấn và hệ thống cách điện của động cơ phòng chống nổ được lựa chọn phù hợp với cấp điện áp, nhiệt độ và điều kiện vận hành. Việc kiểm soát nhiệt độ cuộn dây cũng rất quan trọng vì nhiệt độ quá cao có thể ảnh hưởng đến tuổi thọ cách điện và an toàn của hệ thống.

Rôto

Rôto là phần quay nằm bên trong stato và được liên kết với trục động cơ. Khi từ trường quay tác động lên rôto, mô-men xoắn được tạo ra và truyền đến thiết bị cần dẫn động.

Động cơ phòng chống nổ công nghiệp thường sử dụng rôto lồng sóc nhờ kết cấu chắc chắn, ít yêu cầu bảo trì và phù hợp với nhiều ứng dụng liên tục.

Trục Động Cơ Và Ổ Bi

Trục có nhiệm vụ truyền chuyển động từ động cơ đến thiết bị như bơm, quạt, máy nén, máy khuấy hoặc hộp giảm tốc.

Ổ bi giúp trục quay ổn định và giảm ma sát. Khi lựa chọn động cơ phòng chống nổ, cần chú ý đến tải trọng, tốc độ quay và điều kiện vận hành để lựa chọn loại ổ bi phù hợp.

Hộp Đấu Dây

Hộp đấu dây là nơi kết nối nguồn điện với các đầu dây của động cơ. Đây là vị trí cần được đặc biệt chú ý đối với động cơ sử dụng trong môi trường nguy hiểm.

Các đầu cáp, cable gland, gioăng và nắp hộp phải phù hợp với thiết kế của động cơ và yêu cầu của khu vực lắp đặt. Không nên tự ý thay thế phụ kiện bằng những sản phẩm không đúng thông số.

Quạt Làm Mát

Trong quá trình hoạt động, động cơ phát sinh nhiệt do tổn hao điện và cơ. Quạt làm mát giúp đưa nhiệt ra khỏi bề mặt động cơ để duy trì nhiệt độ làm việc phù hợp.

Tuy nhiên, không nên hiểu rằng động cơ phòng chống nổ có thể hoạt động ở mọi nhiệt độ chỉ vì có hệ thống làm mát. Khả năng chịu nhiệt cần được xác định dựa trên thông số kỹ thuật và cấp nhiệt độ của từng model.

Nguyên Lý Hoạt Động Của Động Cơ Phòng Nổ

Về nguyên lý chuyển đổi năng lượng, động cơ phòng chống nổ vẫn hoạt động dựa trên tương tác giữa từ trường của stato và rôto.

Khi cấp nguồn điện cho stato, dòng điện chạy qua các cuộn dây tạo ra từ trường quay. Từ trường này tác động lên rôto, tạo mô-men quay và làm trục động cơ quay.

Chuyển động quay được truyền đến thiết bị sử dụng thông qua khớp nối, dây đai, hộp giảm tốc hoặc kết nối trực tiếp.

Điểm quan trọng nằm ở thiết kế an toàn của động cơ. Trong trường hợp bên trong động cơ xảy ra hiện tượng cháy hoặc hồ quang theo điều kiện thiết kế, kết cấu bảo vệ được tính toán để hạn chế việc ngọn lửa truyền ra ngoài và trở thành nguồn gây cháy cho môi trường xung quanh.

Do đó, khả năng phòng nổ không chỉ phụ thuộc vào một lớp vỏ bên ngoài mà liên quan đến toàn bộ thiết kế, chế tạo và chứng nhận của động cơ.

Phân Loại Động Cơ Phòng Chống Nổ

Động cơ phòng chống nổ có thể được phân loại theo nhiều tiêu chí khác nhau.

Phân Loại Theo Phương Thức Bảo Vệ

Một số phương thức bảo vệ thường gặp gồm:

• Ex d: kết cấu vỏ chịu áp lực và hạn chế ngọn lửa truyền ra bên ngoài.

• Ex e: tăng cường mức độ an toàn đối với thiết bị điện.

• Ex t: phương thức bảo vệ phù hợp với môi trường có bụi dễ cháy.

• Một số thiết bị có thể kết hợp nhiều phương thức bảo vệ tùy theo thiết kế và khu vực sử dụng.

Không nên chỉ nhìn vào cụm từ “motor phòng nổ” để lựa chọn. Cần kiểm tra đầy đủ ký hiệu Ex trên nhãn máy hoặc tài liệu kỹ thuật.

Phân Loại Theo Môi Trường Sử Dụng

Môi trường nguy hiểm có thể liên quan đến:

• Khí và hơi dễ cháy.

• Bụi dễ cháy.

• Hơi dung môi.

• Khí hydrocarbon.

• Môi trường khai thác và xử lý dầu khí.

• Các khu vực sản xuất hóa chất.

Mỗi loại môi trường có yêu cầu khác nhau về thiết bị điện. Vì vậy, động cơ phù hợp với môi trường khí chưa chắc phù hợp với môi trường bụi dễ cháy.

Chức Năng Và Ứng Dụng Của Động Cơ Phòng Chống Nổ

Chức năng chính của motor phòng nổ vẫn là chuyển đổi điện năng thành cơ năng để dẫn động máy móc. Điểm khác biệt là động cơ được thiết kế nhằm đáp ứng yêu cầu an toàn trong khu vực có nguy cơ cháy nổ.

Một số ứng dụng phổ biến gồm:

• Nhà máy hóa chất: dẫn động bơm, quạt, máy khuấy và các thiết bị xử lý.

• Kho xăng dầu: sử dụng cho hệ thống bơm, thông gió và thiết bị phụ trợ.

• Nhà máy sản xuất sơn: vận hành máy khuấy, bơm dung môi và các thiết bị liên quan.

• Ngành dầu khí: sử dụng trong các khu vực xử lý, vận chuyển và lưu trữ hydrocarbon.

• Nhà máy khí: dẫn động máy nén, quạt và hệ thống phụ trợ.

• Khai thác mỏ: sử dụng trong môi trường có nguy cơ xuất hiện bụi hoặc khí cháy.

• Xử lý nước thải công nghiệp: ứng dụng tại các khu vực có thể phát sinh khí dễ cháy.

Lưu Ý Khi Lựa Chọn Động Cơ Phòng Chống Nổ

Không nên lựa chọn động cơ chỉ dựa vào công suất hoặc giá bán. Trước khi mua, nên kiểm tra các thông số sau:

• Công suất động cơ: kW hoặc HP.

• Điện áp sử dụng.

• Động cơ 1 pha hay 3 pha.

• Tần số 50 Hz hoặc theo yêu cầu hệ thống.

• Tốc độ quay.

• Kiểu lắp đặt.

• Cấp bảo vệ IP.

• Phương thức bảo vệ Ex.

• Nhóm khí hoặc nhóm bụi phù hợp.

• Cấp nhiệt độ.

• Điều kiện môi trường và nhiệt độ xung quanh.

• Kích thước trục và kiểu kết nối.

• Tiêu chuẩn sản xuất và chứng nhận liên quan.

Đặc biệt, cần xác định khu vực lắp đặt trước khi chọn động cơ. Thông tin về Zone, nhóm khí/bụi và yêu cầu phòng nổ nên được xác định bởi đơn vị kỹ thuật có chuyên môn thay vì lựa chọn theo kinh nghiệm hoặc tên gọi sản phẩm.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Động Cơ Phòng Chống Nổ

Để động cơ hoạt động ổn định, cần lắp đặt đúng hướng dẫn của nhà sản xuất.

• Kiểm tra điện áp trước khi đấu nối.

• Đảm bảo tiếp địa đúng kỹ thuật.

• Sử dụng cable gland và phụ kiện đấu cáp phù hợp.

• Không tự ý gia công, khoan hoặc thay đổi kết cấu vỏ động cơ.

• Kiểm tra tình trạng dây điện và hộp đấu dây định kỳ.

• Theo dõi nhiệt độ động cơ trong quá trình vận hành.

• Kiểm tra tiếng ồn, độ rung và tình trạng ổ bi.

• Vệ sinh bụi bẩn bên ngoài để hỗ trợ quá trình tản nhiệt.

• Không vận hành động cơ vượt quá điều kiện thiết kế.

• Khi sửa chữa, cần sử dụng linh kiện và phương pháp được nhà sản xuất cho phép.

Đặc biệt, với thiết bị phòng nổ, việc sửa chữa hoặc tháo lắp không đúng kỹ thuật có thể làm thay đổi đặc tính bảo vệ của động cơ. Vì vậy, những công việc liên quan đến kết cấu phòng nổ nên được thực hiện bởi đơn vị có chuyên môn.

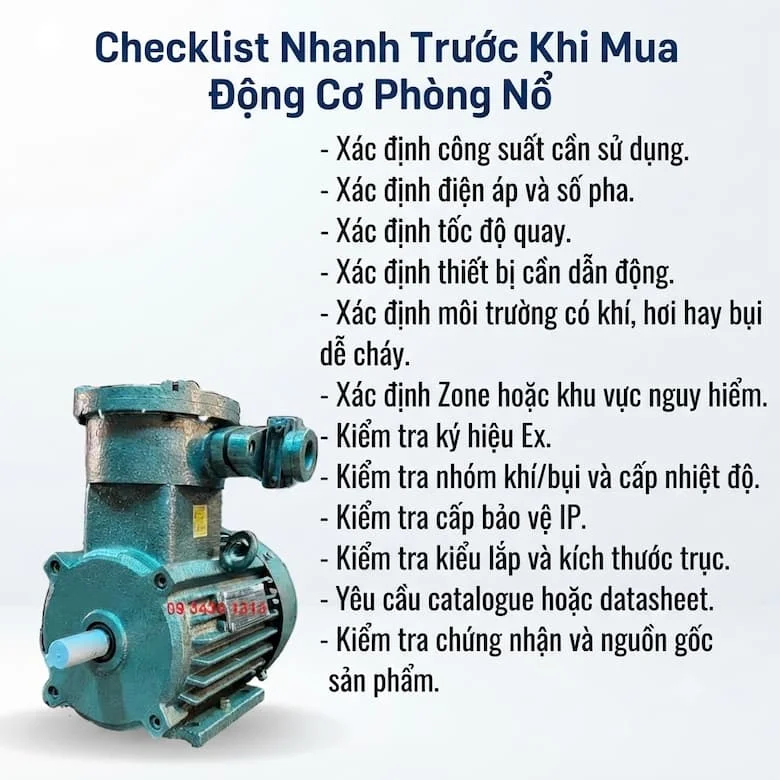

Checklist Nhanh Trước Khi Mua Động Cơ Phòng Nổ

Bạn có thể sử dụng checklist dưới đây khi yêu cầu báo giá:

• Xác định công suất cần sử dụng.

• Xác định điện áp và số pha.

• Xác định tốc độ quay.

• Xác định thiết bị cần dẫn động.

• Xác định môi trường có khí, hơi hay bụi dễ cháy.

• Xác định Zone hoặc khu vực nguy hiểm.

• Kiểm tra ký hiệu Ex.

• Kiểm tra nhóm khí/bụi và cấp nhiệt độ.

• Kiểm tra cấp bảo vệ IP.

• Kiểm tra kiểu lắp và kích thước trục.

• Yêu cầu catalogue hoặc datasheet.

• Kiểm tra chứng nhận và nguồn gốc sản phẩm.

Kết Luận

Động cơ phòng nổ là giải pháp dẫn động quan trọng trong những môi trường có nguy cơ cháy nổ, giúp thiết bị điện đáp ứng các yêu cầu an toàn cao hơn so với động cơ thông thường. Tuy nhiên, không phải tất cả các loại motor phòng nổ đều có thể sử dụng cho mọi khu vực nguy hiểm.
