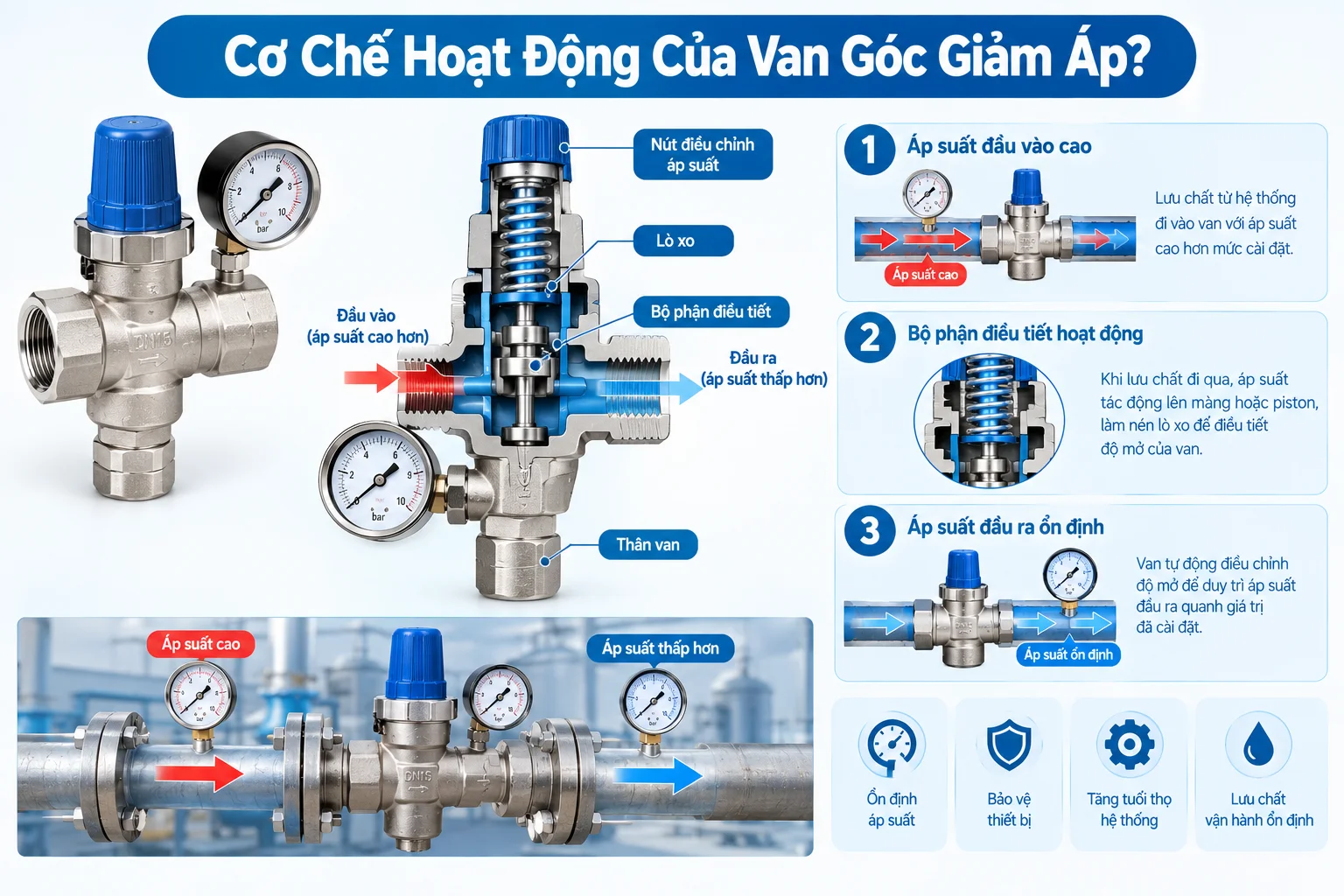

Cơ Chế Hoạt Động Của Van Góc Giảm Áp

Van góc giảm áp là thiết bị được sử dụng trong các hệ thống đường ống nhằm kiểm soát và giảm áp suất của lưu chất từ mức cao ở phía đầu vào xuống mức phù hợp hơn ở phía đầu ra. Khác với van khóa thông thường chủ yếu thực hiện nhiệm vụ đóng hoặc mở dòng chảy, van góc giảm áp có khả năng tự động điều tiết mức độ lưu thông của lưu chất để duy trì áp suất đầu ra quanh giá trị đã cài đặt.

Trong thực tế, van góc giảm áp thường được bố trí tại những vị trí mà đường ống cần thay đổi hướng dòng chảy, đồng thời yêu cầu kiểm soát áp suất. Tùy từng thiết kế, van có thể được sử dụng cho nước, khí hoặc một số loại lưu chất khác. Cấu tạo và nguyên lý cụ thể có thể khác nhau giữa van giảm áp tác động trực tiếp và van giảm áp điều khiển bằng pilot, tuy nhiên điểm chung là thiết bị đều dựa trên sự tương tác giữa áp suất đầu vào, áp suất đầu ra và lực tác động lên bộ phận điều tiết.

Để hiểu rõ cơ chế hoạt động của van góc giảm áp, có thể phân tích quá trình theo ba giai đoạn chính: tiếp nhận áp suất đầu vào, điều tiết dòng chảy qua tiết diện van và duy trì áp suất đầu ra thông qua cơ chế cân bằng lực.

Cơ chế nhận áp suất đầu vào P1

Khi hệ thống vận hành, lưu chất từ đường ống phía thượng lưu đi vào cửa vào của van với áp suất tương đối cao. Áp suất này thường được ký hiệu là P1, trong đó P1 đại diện cho áp suất đầu vào của van.

Dòng lưu chất đi vào thân van và tác động lên các bộ phận bên trong như đĩa van, piston hoặc cơ cấu đóng mở tùy theo thiết kế. Áp lực của lưu chất tạo ra lực tác động lên bộ phận điều tiết. Đồng thời, một phần áp suất có thể được truyền tới cơ cấu cảm biến áp suất như màng ngăn hoặc piston điều khiển.

Điểm quan trọng là van giảm áp không đơn thuần "chặn" áp suất cao. Thay vào đó, van tạo ra một quá trình điều tiết dòng chảy để tạo ra sự chênh lệch áp suất giữa phía trước và phía sau van.

Ví dụ, nếu đường ống phía trước van có áp suất 8 bar nhưng thiết bị sử dụng phía sau chỉ cần khoảng 3 bar, việc đưa trực tiếp dòng nước 8 bar vào hệ thống hạ lưu có thể gây ra nhiều vấn đề. Áp suất quá cao có thể làm tăng nguy cơ rò rỉ tại các mối nối, ảnh hưởng đến thiết bị sử dụng nước hoặc gây ra hiện tượng làm việc không ổn định.

Khi đó, van góc giảm áp sẽ tiếp nhận dòng lưu chất có áp suất P1 và điều chỉnh độ mở của bộ phận tiết lưu để đưa áp suất phía sau van về mức phù hợp.

Trong một số thiết kế, áp suất đầu vào cũng ảnh hưởng trực tiếp đến trạng thái cân bằng của đĩa van hoặc piston. Khi áp suất đầu vào tăng, lực tác động lên bộ phận đóng mở có thể tăng theo. Cơ cấu bên trong van phải được thiết kế để phối hợp giữa áp lực lưu chất, lực đàn hồi của lò xo và áp suất phía hạ lưu.

Chính sự phối hợp này giúp van có khả năng phản ứng với những thay đổi của điều kiện vận hành thay vì chỉ hoạt động ở một trạng thái cố định.

Cơ chế điều tiết dòng chảy

Sau khi lưu chất đi vào van, nhiệm vụ quan trọng tiếp theo là điều tiết lượng lưu chất đi qua.

Bộ phận thực hiện chức năng này thường gồm đĩa van và bệ van hoặc một dạng cơ cấu tiết lưu tương đương. Khi van thay đổi vị trí, diện tích khe hở cho dòng lưu chất đi qua cũng thay đổi.

Nếu khe hở lớn, lưu lượng có thể đi qua nhiều hơn. Ngược lại, nếu khe hở bị thu hẹp, lượng lưu chất đi qua giảm xuống.

Đây là nguyên lý cơ bản giúp van giảm áp tạo ra sự sụt giảm áp suất có kiểm soát.

Khi dòng lưu chất áp suất cao đi qua một tiết diện bị thu hẹp, vận tốc dòng chảy và các tổn thất thủy lực thay đổi. Một phần năng lượng áp suất được chuyển đổi và tiêu hao thông qua quá trình dòng chảy qua cơ cấu tiết lưu. Kết quả là áp suất ở phía sau van thấp hơn so với áp suất phía trước.

Có thể mô tả đơn giản:

P1 > P2

Trong đó:

• P1: áp suất phía đầu vào.

• P2: áp suất phía đầu ra.

• P1 - P2: chênh lệch áp suất được tạo ra qua van.

Tuy nhiên, van giảm áp không phải lúc nào cũng duy trì một chênh lệch cố định giữa P1 và P2. Giá trị P2 phụ thuộc vào mức áp suất được cài đặt, lưu lượng, đặc tính của van và điều kiện thực tế của hệ thống.

Điều này cũng giải thích tại sao không nên hiểu van giảm áp đơn giản là một thiết bị "làm giảm áp suất bằng cách bóp nhỏ đường ống". Bộ phận tiết lưu có nhiệm vụ điều chỉnh dòng chảy dựa trên tín hiệu phản hồi từ áp suất hạ lưu.

Khi điều kiện phía sau van thay đổi, cơ cấu điều khiển sẽ thay đổi độ mở để thích ứng.

Cơ chế duy trì áp suất đầu ra P2

Đây là phần quan trọng nhất trong nguyên lý hoạt động của van góc giảm áp.

Nếu van chỉ tạo ra một khe hẹp cố định thì áp suất đầu ra sẽ thay đổi đáng kể theo lưu lượng và áp suất đầu vào. Một van giảm áp thực sự cần có cơ chế tự động điều chỉnh để giữ áp suất đầu ra quanh giá trị cài đặt.

Áp suất phía sau van được ký hiệu là P2.

Cơ cấu điều khiển thường sử dụng màng ngăn, piston hoặc bộ phận cảm biến tương tự để "nhận biết" sự thay đổi của áp suất hạ lưu. Lực do áp suất P2 tạo ra sẽ được cân bằng với lực của lò xo điều chỉnh và các lực tác động khác trong cơ cấu van.

Khi trạng thái cân bằng thay đổi, vị trí của đĩa van hoặc bộ phận tiết lưu cũng thay đổi.

Khi áp suất đầu ra P2 thấp hơn mức cài đặt

Giả sử van được điều chỉnh để duy trì áp suất đầu ra ở khoảng 3 bar nhưng do nhu cầu sử dụng tăng, áp suất phía hạ lưu giảm xuống dưới mức này.

Khi đó, lực tác động từ áp suất P2 lên cơ cấu cảm biến giảm. Lực của lò xo điều chỉnh trở nên tương đối lớn hơn và làm thay đổi vị trí của màng van, piston hoặc cơ cấu truyền động.

Bộ phận tiết lưu được dịch chuyển theo hướng mở rộng khe lưu thông.

Khi tiết diện dòng chảy tăng, nhiều lưu chất có thể đi qua van hơn. Lưu lượng cấp cho phía hạ lưu tăng, giúp áp suất P2 có xu hướng tăng trở lại.

Khi P2 tiến gần đến giá trị cài đặt, lực tác động lên cơ cấu cảm biến thay đổi và van dần trở về trạng thái cân bằng.

Có thể hình dung quá trình này như một vòng phản hồi tự động:

P2 giảm → van mở thêm → lưu lượng tăng → P2 tăng → van trở về trạng thái cân bằng.

Đây là cơ chế giúp van giảm áp phản ứng trước sự thay đổi nhu cầu của hệ thống.

Khi áp suất đầu ra P2 cao hơn mức cài đặt

Trường hợp ngược lại xảy ra khi áp suất phía hạ lưu tăng vượt mức cài đặt.

Lúc này, áp suất P2 tác động lên màng ngăn hoặc piston với lực lớn hơn. Cơ cấu cảm biến dịch chuyển và truyền lực tới bộ phận tiết lưu.

Đĩa van hoặc cơ cấu điều tiết được đưa về phía đóng bớt, làm giảm diện tích khe hở cho lưu chất đi qua.

Lưu lượng qua van giảm xuống, từ đó hạn chế lượng lưu chất được cấp vào phía hạ lưu. Áp suất P2 có xu hướng giảm về gần giá trị thiết lập.

Quá trình này có thể mô tả:

P2 tăng → van đóng bớt → lưu lượng giảm → P2 giảm → van cân bằng trở lại.

Nhờ cơ chế phản hồi này, van có thể tự động thích ứng với sự thay đổi của hệ thống mà không cần người vận hành liên tục điều chỉnh bằng tay.

Vai trò của lò xo điều chỉnh

Lò xo là một trong những bộ phận quan trọng đối với nhiều loại van giảm áp, đặc biệt là van tác động trực tiếp.

Lực của lò xo được điều chỉnh thông qua vít hoặc cơ cấu điều chỉnh áp suất. Khi người sử dụng thay đổi độ nén của lò xo, lực tác động lên cơ cấu cảm biến cũng thay đổi.

Về nguyên tắc, tăng lực nén lò xo thường làm tăng mức áp suất đầu ra mà van có xu hướng duy trì; giảm lực nén thường làm giảm mức áp suất cài đặt. Tuy nhiên, chiều tác động cụ thể còn phụ thuộc vào cấu tạo của từng loại van.

Do đó, khi điều chỉnh van góc giảm áp, không nên chỉ dựa vào số vòng xoay của vít điều chỉnh. Cần sử dụng đồng hồ đo áp suất để kiểm tra áp suất thực tế phía hạ lưu.

Việc điều chỉnh đúng giúp hệ thống đạt được áp suất mong muốn và hạn chế tình trạng áp suất đầu ra dao động quá lớn.

Vai trò của màng van hoặc piston

Màng van và piston có nhiệm vụ truyền tín hiệu áp suất tới cơ cấu đóng mở.

Đối với thiết kế sử dụng màng ngăn, áp suất phía hạ lưu tác động lên bề mặt màng. Màng biến dạng hoặc dịch chuyển tùy theo mức áp suất, sau đó truyền chuyển động tới trục hoặc bộ phận điều tiết.

Ở những thiết kế sử dụng piston, áp suất tác động lên diện tích piston để tạo ra lực. Cơ cấu này thường được kết hợp với lò xo và các bộ phận dẫn hướng nhằm tạo ra sự cân bằng lực.

Tùy loại van, cấu tạo thực tế có thể sử dụng màng, piston, ống xếp hoặc một cơ cấu điều khiển khác. Vì vậy, khi phân tích một sản phẩm cụ thể, cần dựa vào bản vẽ cấu tạo và tài liệu kỹ thuật của nhà sản xuất thay vì áp dụng một sơ đồ nguyên lý duy nhất cho tất cả các loại van giảm áp.

Van giảm áp tác động trực tiếp và van điều khiển bằng pilot

Xét theo phương thức điều khiển, van giảm áp có thể được chia thành hai nhóm phổ biến là van tác động trực tiếp và van điều khiển gián tiếp bằng pilot.

Van giảm áp tác động trực tiếp

Ở loại này, áp suất hạ lưu tác động trực tiếp lên màng hoặc piston để điều khiển bộ phận tiết lưu.

Cấu tạo thường tương đối đơn giản, kích thước gọn và phù hợp với nhiều hệ thống có yêu cầu điều chỉnh áp suất ở mức vừa phải.

Khi P2 thay đổi, màng hoặc piston dịch chuyển ngay và làm thay đổi độ mở của van.

Ưu điểm của cơ cấu này là nguyên lý dễ hiểu, số lượng bộ phận điều khiển không quá phức tạp và việc bảo trì tương đối thuận tiện.

Van giảm áp điều khiển bằng pilot

Đối với van pilot, quá trình điều khiển phức tạp hơn. Van chính được phối hợp với một van pilot và hệ thống đường ống điều khiển nhỏ.

Pilot có nhiệm vụ cảm nhận áp suất hạ lưu và điều khiển áp suất tác động lên cơ cấu của van chính.

Nhờ cơ chế này, van có thể điều khiển lưu lượng lớn và duy trì áp suất ổn định hơn trong nhiều điều kiện vận hành.

Tuy nhiên, cấu tạo nhiều bộ phận hơn cũng đồng nghĩa với việc yêu cầu lắp đặt, kiểm tra và bảo trì cần được thực hiện cẩn thận hơn.

Ảnh hưởng của lưu lượng đến hoạt động của van

Một yếu tố quan trọng khác là lưu lượng.

Van giảm áp không hoạt động trong điều kiện lý tưởng khi lưu lượng luôn cố định. Trong thực tế, nhu cầu sử dụng có thể thay đổi liên tục.

Khi nhu cầu sử dụng phía hạ lưu tăng, lưu lượng qua van tăng. Van phải mở rộng cơ cấu tiết lưu để đáp ứng nhu cầu này nhưng vẫn cố gắng duy trì P2 ở mức cài đặt.

Ngược lại, khi nhiều thiết bị phía hạ lưu ngừng hoạt động, lưu lượng giảm. Van phải thu nhỏ tiết diện dòng chảy để tránh áp suất phía sau tăng quá cao.

Tầm quan trọng của áp suất đầu vào

Áp suất đầu vào P1 cũng ảnh hưởng trực tiếp đến điều kiện làm việc của van.

Van giảm áp cần có đủ chênh lệch áp suất giữa đầu vào và đầu ra để thực hiện chức năng điều tiết. Nếu áp suất đầu vào quá thấp hoặc thay đổi bất thường, khả năng duy trì P2 có thể bị ảnh hưởng.

Trong quá trình lựa chọn van, cần kiểm tra các thông số như áp suất làm việc tối đa, áp suất đầu vào tối thiểu và tối đa, áp suất đầu ra có thể điều chỉnh và điều kiện nhiệt độ.

Đối với hệ thống có áp suất đầu vào biến động mạnh, việc lựa chọn đúng loại van và cấu hình điều khiển càng trở nên quan trọng.

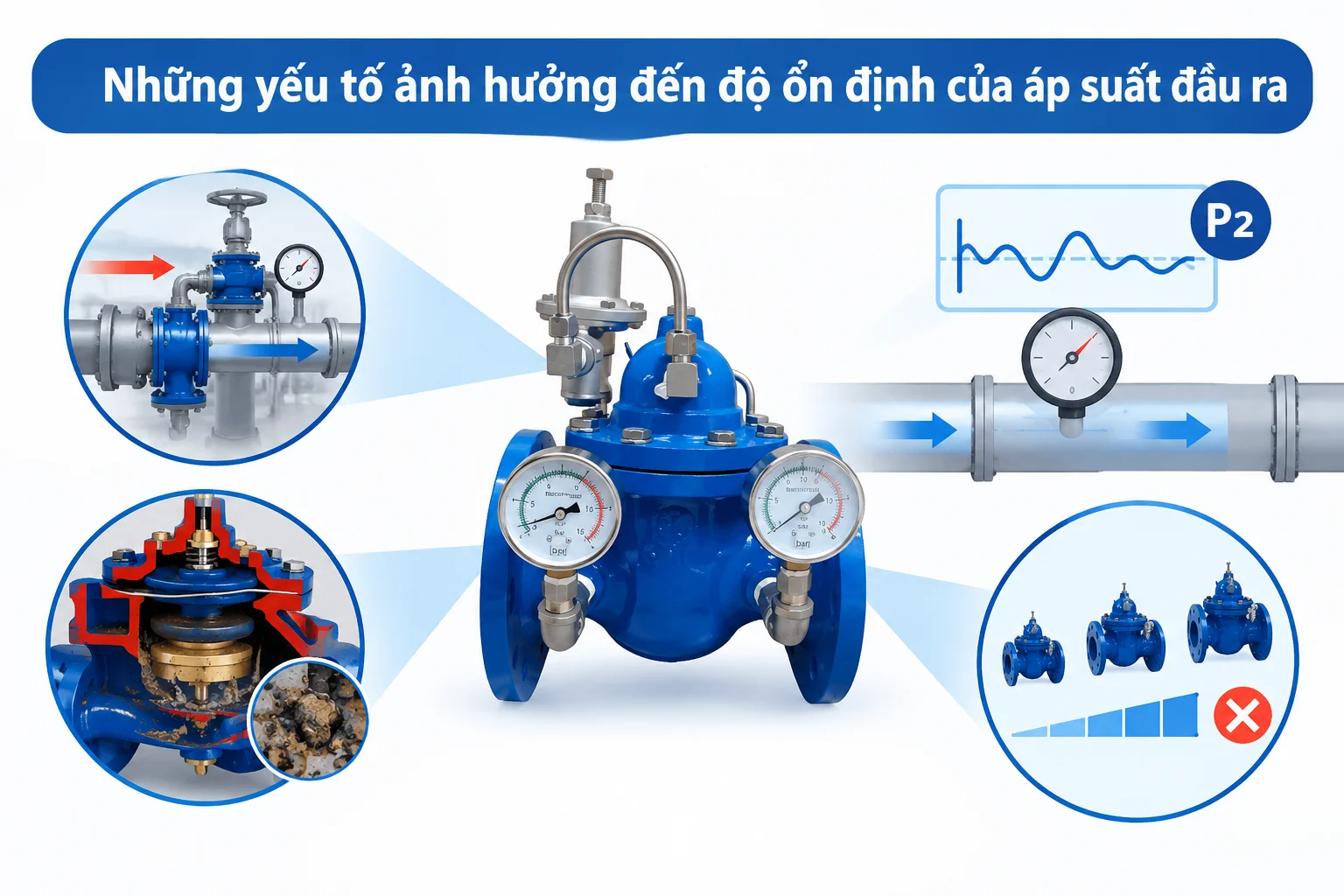

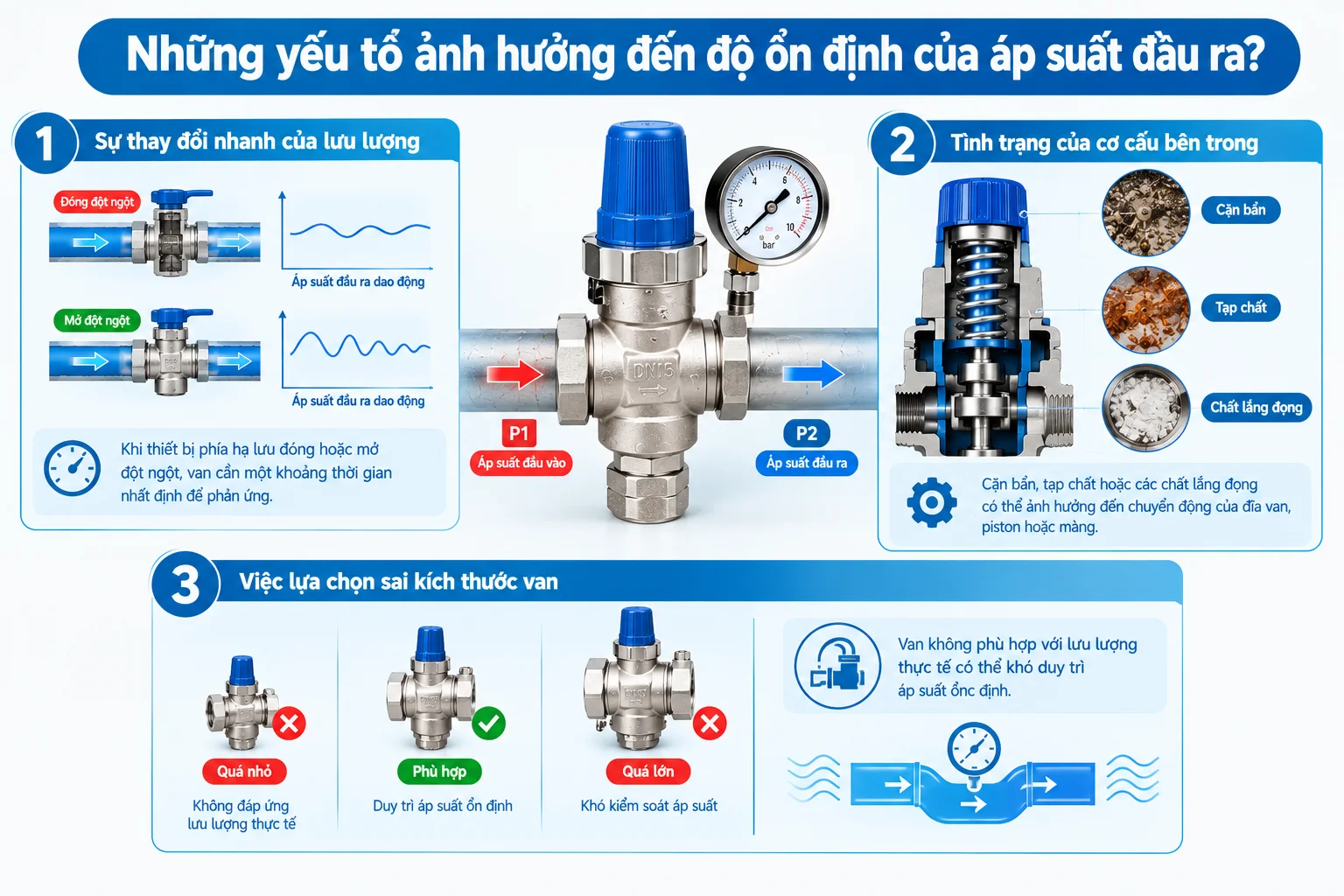

Những yếu tố ảnh hưởng đến độ ổn định của áp suất đầu ra van góc giảm áp

Trên thực tế, P2 không phải lúc nào cũng giữ chính xác tuyệt đối tại một giá trị duy nhất. Áp suất đầu ra có thể dao động do nhiều yếu tố.

Thứ nhất là sự thay đổi nhanh của lưu lượng. Khi thiết bị phía hạ lưu đóng hoặc mở đột ngột, van cần một khoảng thời gian nhất định để phản ứng.

Thứ hai là tình trạng của cơ cấu bên trong. Cặn bẩn, tạp chất hoặc các chất lắng đọng có thể ảnh hưởng đến chuyển động của đĩa van, piston hoặc màng.

Thứ ba là việc lựa chọn sai kích thước van. Van không phù hợp với lưu lượng thực tế có thể khó duy trì áp suất ổn định.

Ứng dụng thực tế của van góc giảm áp

Van góc có thể được sử dụng trong nhiều hệ thống cần kiểm soát áp suất.

Trong hệ thống cấp nước dân dụng, van có thể được sử dụng để giảm áp suất nước trước khi cấp tới thiết bị hoặc khu vực sử dụng nước.

Trong hệ thống kỹ thuật của công trình, thiết bị có thể được bố trí tại những vị trí cần giới hạn áp suất để bảo vệ đường ống và thiết bị phía hạ lưu.

Đối với hệ thống có thiết bị nhạy cảm với áp suất, việc duy trì áp suất ổn định cũng giúp thiết bị hoạt động đúng điều kiện thiết kế.

Kết luận

Cơ chế hoạt động của van góc giảm áp có thể hiểu thông qua mối quan hệ giữa áp suất đầu vào P1, áp suất đầu ra P2, lực điều khiển và độ mở của bộ phận tiết lưu.

Dòng lưu chất có áp suất cao đi vào van và được dẫn qua cơ cấu tiết lưu. Tại đây, diện tích dòng chảy được điều chỉnh để tạo ra sự giảm áp có kiểm soát. Đồng thời, áp suất phía hạ lưu được đưa vào cơ cấu cảm biến như màng van hoặc piston. Sự thay đổi của P2 sẽ làm thay đổi trạng thái cân bằng lực giữa áp suất lưu chất và cơ cấu đàn hồi, từ đó khiến van tự động mở thêm hoặc đóng bớt.
