Verderair Pump Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

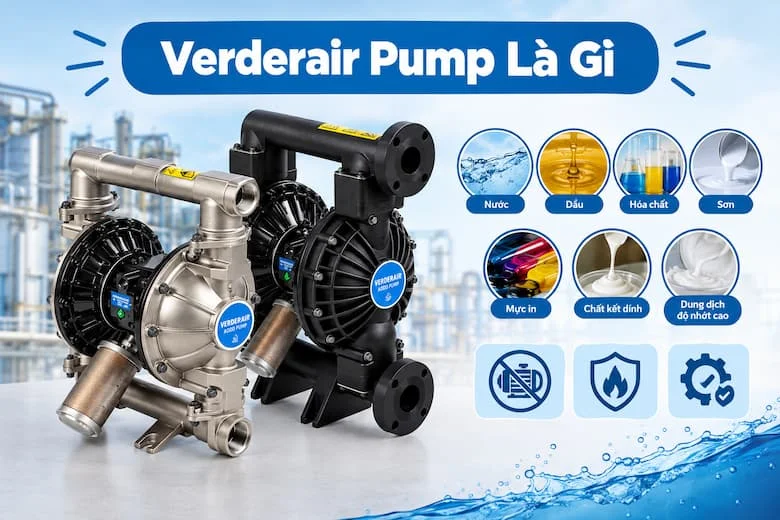

Verderair Pump Là Gì?

Verderair pump là dòng bơm màng khí nén được sử dụng phổ biến trong nhiều hệ thống công nghiệp để vận chuyển chất lỏng, hóa chất, dung dịch có độ nhớt cao hoặc môi chất chứa hạt rắn. Thiết bị sử dụng khí nén làm nguồn năng lượng để tạo chuyển động qua lại của hai màng bơm, từ đó thực hiện quá trình hút và đẩy chất lỏng.

So với nhiều loại bơm sử dụng động cơ điện, bơm màng Verderair có ưu điểm là không cần động cơ điện trực tiếp tại bộ phận bơm, có khả năng chạy khô trong nhiều điều kiện làm việc và phù hợp với những môi trường yêu cầu cao về khả năng chống cháy nổ.

Nhờ thiết kế đa dạng về vật liệu, kích thước và cấu hình, bơm Verderair có thể được lựa chọn cho nhiều loại môi chất khác nhau như nước, dầu, dung dịch hóa chất, sơn, mực in, chất kết dính hoặc chất lỏng có độ nhớt cao.

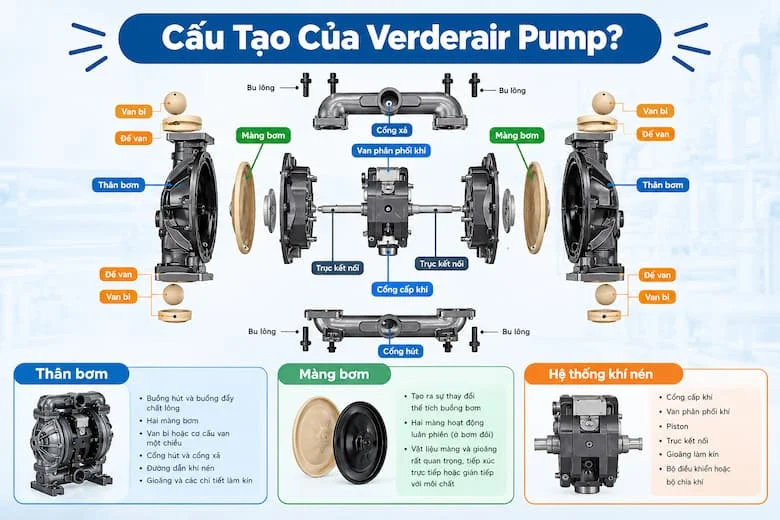

Cấu Tạo Của Bơm Màng Khí Nén

Về cơ bản, một bơm màng khí nén Verderair gồm hai nhóm cấu tạo chính: phần thân bơm và hệ thống điều khiển khí nén.

Thân bơm

Thân bơm là khu vực chứa màng, buồng bơm, van bi và các đường dẫn chất lỏng. Tùy từng model, vật liệu chế tạo có thể là nhựa kỹ thuật, nhôm, gang, inox hoặc các vật liệu có khả năng chống ăn mòn.

Thân bơm thường bao gồm:

• Buồng hút và buồng đẩy chất lỏng.

• Hai màng bơm đặt ở hai phía.

• Van bi hoặc cơ cấu van một chiều.

• Cổng hút và cổng xả.

• Đường dẫn khí nén.

• Gioăng và các chi tiết làm kín.

Đối với bơm màng, vật liệu màng và gioăng đóng vai trò rất quan trọng vì đây là những bộ phận tiếp xúc trực tiếp hoặc gián tiếp với môi chất.

Màng bơm

Màng bơm là bộ phận tạo ra sự thay đổi thể tích bên trong buồng bơm. Khi màng dịch chuyển về một phía, thể tích buồng tăng lên và tạo áp suất thấp để hút chất lỏng vào. Khi màng di chuyển ngược lại, thể tích giảm và đẩy chất lỏng ra ngoài.

Trong bơm màng đôi, hai màng được liên kết với nhau thông qua trục hoặc cơ cấu truyền động. Hai màng hoạt động luân phiên giúp quá trình hút và đẩy được thực hiện liên tục.

Hệ thống khí nén

Khác với nhiều loại bơm điện, bơm khí nén sử dụng khí nén để tạo lực chuyển động. Khí nén được đưa vào bộ phận trung tâm, sau đó điều khiển piston hoặc cơ cấu phân phối khí để làm hai màng chuyển động qua lại.

Hệ thống này thường bao gồm:

• Cổng cấp khí.

• Van phân phối khí.

• Piston.

• Trục kết nối.

• Gioăng làm kín.

• Bộ điều khiển hoặc bộ chia khí.

Thiết kế này giúp bơm Verderair AODD có thể vận hành bằng nguồn khí nén sẵn có trong nhà máy.

Nguyên Lý Hoạt Động Của Bơm Màng Khí Nén

Nguyên lý hoạt động của Verderair pump dựa trên sự chuyển động qua lại của hai màng bơm kết hợp với hệ thống van một chiều.

Khi khí nén được cấp vào một bên của bộ truyền động, áp lực khí sẽ đẩy màng bơm về phía đối diện. Chuyển động này làm tăng thể tích tại một buồng và giảm thể tích tại buồng còn lại.

Quá trình có thể hình dung theo các bước:

Cấp khí → màng dịch chuyển → tạo chân không → hút chất lỏng → đổi chiều → nén chất lỏng → đẩy chất lỏng ra ngoài.

Ở chu kỳ hút, màng thứ nhất dịch chuyển ra ngoài làm áp suất trong buồng giảm xuống. Khi đó, van hút mở để bơm chất lỏng đi vào buồng.

Đồng thời, van ở phía xả đóng lại nhằm ngăn chất lỏng quay ngược về đường ống.

Khi hệ thống khí nén đảo chiều, màng thứ nhất chuyển động ngược lại. Áp suất trong buồng tăng lên khiến van hút đóng và van xả mở. Chất lỏng được đẩy ra ngoài.

Hai màng hoạt động luân phiên nên quá trình hút và đẩy được lặp lại liên tục.

Đặc Điểm Nổi Bật Của Bơm Màng Khí Nén Verderair

Một trong những ưu điểm đáng chú ý của bơm màng khí nén là khả năng xử lý nhiều loại môi chất mà không cần sử dụng động cơ điện trực tiếp.

Có khả năng chạy khô

Trong một số điều kiện, bơm có thể hoạt động khi chưa có chất lỏng trong buồng mà không gây ra những vấn đề giống như một số loại bơm ly tâm. Tuy nhiên, thời gian chạy khô thực tế vẫn phụ thuộc vào model, vật liệu màng và điều kiện vận hành.

Phù hợp với môi trường dễ cháy

Do sử dụng khí nén thay vì động cơ điện đặt trực tiếp tại bơm, thiết bị có thể phù hợp với một số khu vực yêu cầu kiểm soát nguy cơ cháy nổ. Việc lựa chọn phải dựa trên tiêu chuẩn và yêu cầu an toàn cụ thể của hệ thống.

Xử lý chất lỏng có độ nhớt

Bơm màng hóa chất và các dòng AODD có thể được sử dụng cho nhiều loại chất lỏng có độ nhớt khác nhau. Tuy nhiên, lưu lượng thực tế sẽ phụ thuộc vào độ nhớt, áp suất, đường ống và model bơm.

Khả năng tự mồi

Thiết kế màng và van một chiều giúp thiết bị có khả năng tự mồi trong nhiều ứng dụng. Đây là ưu điểm khi bơm phải hút chất lỏng từ bồn chứa đặt thấp hơn vị trí lắp đặt.

Ứng Dụng Của Bơm Màng Khí Nén

Nhờ khả năng vận chuyển nhiều loại môi chất, bơm hóa chất Verderair được sử dụng trong nhiều ngành công nghiệp.

Ngành hóa chất

Bơm có thể được sử dụng để vận chuyển dung dịch hóa chất, axit, kiềm hoặc các loại chất lỏng có tính ăn mòn khi lựa chọn đúng vật liệu thân, màng và gioăng.

Đây là một trong những ứng dụng phổ biến của bơm màng hóa chất, đặc biệt khi yêu cầu thiết bị có khả năng thích nghi với môi trường làm việc khắc nghiệt.

Ngành sơn và mực in

Sơn, mực in và chất phủ thường có độ nhớt tương đối cao. Thiết kế màng giúp bơm màng Verderair có thể đáp ứng nhiều ứng dụng liên quan đến vận chuyển và cấp liệu.

Ngành thực phẩm

Tùy cấu hình và vật liệu được chứng nhận, thiết bị có thể được sử dụng trong một số dây chuyền thực phẩm, đồ uống hoặc các hệ thống cần vận chuyển chất lỏng.

Xử lý nước

Trong hệ thống xử lý nước, thiết bị có thể được sử dụng để vận chuyển hóa chất xử lý, dung dịch phụ trợ hoặc một số loại chất lỏng cần cấp từ bồn chứa sang các công đoạn khác.

Ngành sản xuất công nghiệp

Bơm công nghiệp dạng màng khí nén còn được ứng dụng trong sản xuất giấy, gốm sứ, khai khoáng, xử lý bùn, sản xuất keo và nhiều dây chuyền cần vận chuyển chất lỏng.

Cách Lựa Chọn Verderair Pump Phù Hợp

Không nên chỉ lựa chọn bơm Verderair dựa trên kích thước cổng kết nối. Cần xem xét đồng thời nhiều thông số của hệ thống.

1. Xác định lưu lượng

Trước tiên cần xác định lưu lượng chất lỏng cần vận chuyển, thường tính theo L/phút hoặc m³/h. Lưu lượng yêu cầu càng lớn thì cần lựa chọn model có khả năng đáp ứng tương ứng.

2. Kiểm tra áp suất

Cần xác định áp suất đầu vào, áp suất đầu ra và tổng trở lực của đường ống. Nếu áp suất hệ thống quá cao, lưu lượng thực tế của bơm có thể giảm.

3. Xác định loại môi chất

Đây là yếu tố đặc biệt quan trọng. Cần biết chất lỏng là nước, dầu, hóa chất, dung dịch có tính ăn mòn hay chất lỏng chứa hạt rắn.

Sau đó lựa chọn vật liệu màng, bi, thân bơm và gioăng phù hợp.

4. Kiểm tra độ nhớt

Với chất lỏng có độ nhớt cao, cần tham khảo đường cong hiệu suất của model cụ thể. Không nên chỉ dựa vào lưu lượng danh nghĩa được công bố.

5. Kiểm tra kích thước kết nối

Cần xác định kích thước cổng hút, cổng xả và đường cấp khí. Đường ống quá nhỏ có thể làm tăng tổn thất áp suất và ảnh hưởng đến hiệu suất của hệ thống.

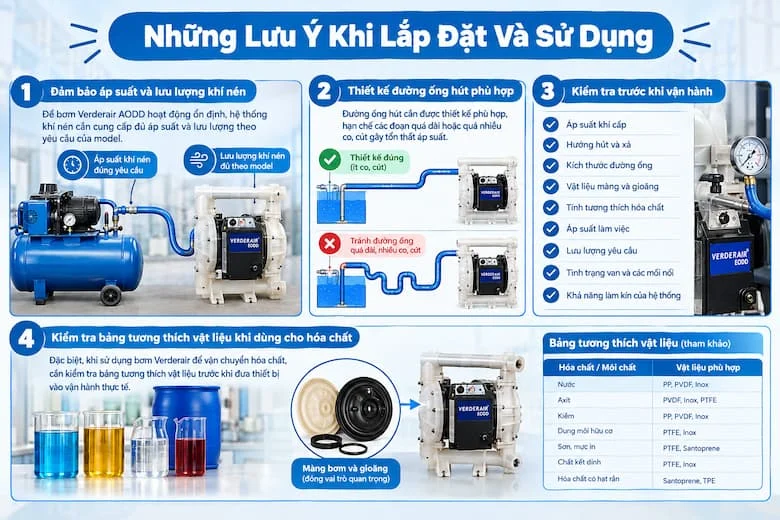

Những Lưu Ý Khi Lắp Đặt Và Sử Dụng

Để bơm Verderair AODD hoạt động ổn định, hệ thống khí nén cần cung cấp đủ áp suất và lưu lượng theo yêu cầu của model.

Đường ống hút cần được thiết kế phù hợp, hạn chế các đoạn quá dài hoặc quá nhiều co, cút gây tổn thất áp suất.

Trước khi vận hành cần kiểm tra:

• Áp suất khí cấp.

• Hướng hút và xả.

• Kích thước đường ống.

• Vật liệu màng và gioăng.

• Tính tương thích hóa chất.

• Áp suất làm việc.

• Lưu lượng yêu cầu.

• Tình trạng van và các mối nối.

• Khả năng làm kín của hệ thống.

Đặc biệt, khi sử dụng bơm Verderair để vận chuyển hóa chất, cần kiểm tra bảng tương thích vật liệu trước khi đưa thiết bị vào vận hành thực tế.

Kết Luận

Verderair pump là giải pháp bơm màng khí nén phù hợp cho nhiều ứng dụng cần vận chuyển chất lỏng trong môi trường công nghiệp. Nhờ nguyên lý hoạt động dựa trên khí nén, màng bơm và hệ thống van một chiều, thiết bị có thể đáp ứng nhiều yêu cầu khác nhau về lưu lượng, môi chất và điều kiện làm việc.
