Phòng Bơm Nước Cấp: Cấu Tạo, Nguyên Lý Hoạt Động Và Lưu Ý Khi Thiết Kế

Trong các công trình dân dụng, nhà máy, tòa nhà cao tầng hay hệ thống sản xuất công nghiệp, phòng bơm nước cấp là khu vực quan trọng giúp đảm bảo nguồn nước được vận chuyển ổn định đến các vị trí sử dụng. Một hệ thống được thiết kế đúng không chỉ đáp ứng yêu cầu về áp lực và lưu lượng mà còn giúp thiết bị vận hành bền bỉ, thuận tiện kiểm tra và bảo dưỡng.

Tùy quy mô công trình, phòng bơm có thể sử dụng một hoặc nhiều máy bơm cấp nước, kết hợp cùng đường ống, van, tủ điều khiển và các thiết bị phụ trợ. Vì vậy, khi thiết kế cần xem xét đồng bộ toàn bộ hệ thống thay vì chỉ lựa chọn máy bơm theo công suất.

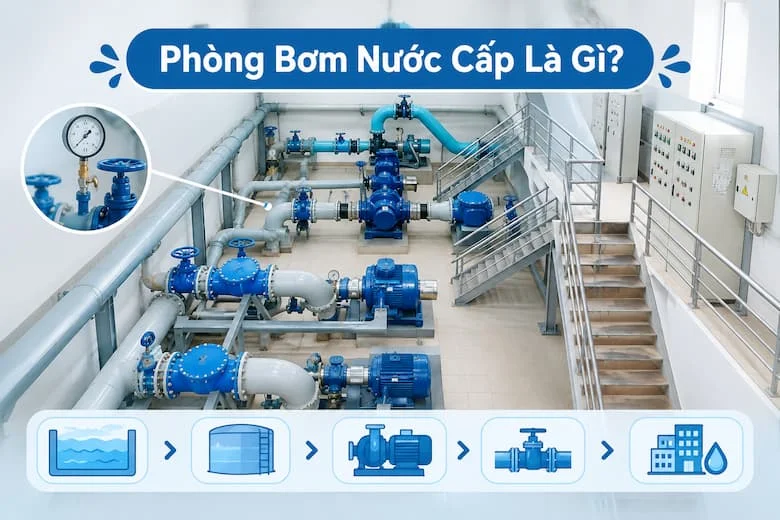

Phòng Bơm Nước Cấp Là Gì?

Phòng bơm nước cấp là khu vực được bố trí để lắp đặt, vận hành và bảo trì các thiết bị phục vụ quá trình cấp nước cho công trình. Đây thường là nơi tập trung máy bơm, đường ống hút – đẩy, hệ thống van, thiết bị đo áp suất, tủ điện và các phụ kiện liên quan.

Tùy nhu cầu sử dụng, phòng bơm có thể phục vụ cấp nước sinh hoạt, cấp nước sản xuất, hệ thống HVAC, tưới tiêu hoặc các hệ thống kỹ thuật khác.

Một hệ thống cấp nước cơ bản thường có nguồn nước đầu vào, bể chứa hoặc bồn chứa, cụm bơm, hệ thống đường ống và các điểm tiêu thụ. Máy bơm tạo áp lực cần thiết để đưa nước từ nguồn đến vị trí sử dụng.

Khi lựa chọn thiết bị, không nên chỉ dựa vào tên gọi hoặc công suất động cơ. Các thông số như lưu lượng nước, cột áp, áp suất làm việc, nhiệt độ chất lỏng, vật liệu chế tạo và điều kiện lắp đặt đều cần được kiểm tra.

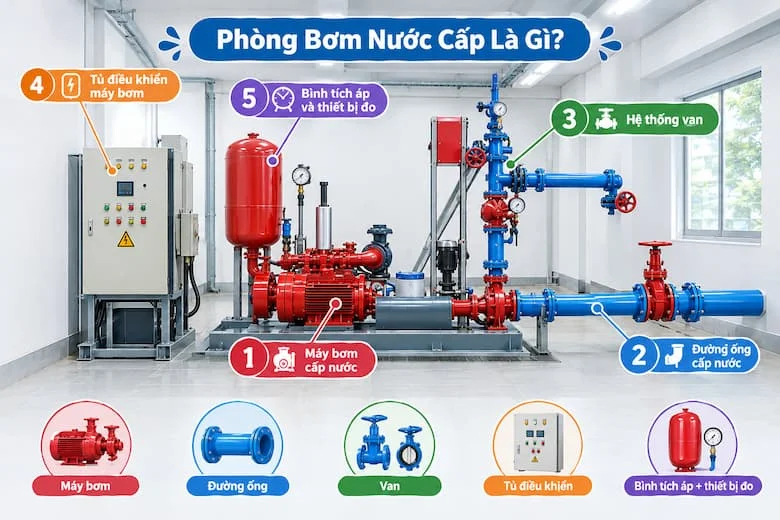

Cấu Tạo Cơ Bản Của Phòng Bơm Nước Cấp

Một phòng bơm hoàn chỉnh thường bao gồm nhiều nhóm thiết bị khác nhau.

1. Máy bơm cấp nước

Đây là thiết bị chính tạo ra dòng chảy và áp lực cho hệ thống. Tùy ứng dụng có thể sử dụng bơm ly tâm, bơm trục đứng, bơm trục ngang, bơm tăng áp hoặc các loại bơm chuyên dụng khác.

Với công trình có nhu cầu sử dụng nước thay đổi theo thời điểm, có thể bố trí nhiều bơm hoạt động luân phiên hoặc kết hợp biến tần để điều chỉnh công suất theo nhu cầu thực tế.

Không nên hiểu rằng động cơ có công suất lớn luôn đồng nghĩa với khả năng cấp nước tốt hơn. Việc lựa chọn cần dựa trên đường đặc tính của bơm, lưu lượng và cột áp yêu cầu.

2. Đường ống cấp nước

Đường ống cấp nước có nhiệm vụ vận chuyển nước từ nguồn qua máy bơm đến hệ thống phân phối. Đường kính ống cần được tính toán dựa trên lưu lượng, vận tốc dòng chảy và tổn thất áp suất.

Nếu đường ống quá nhỏ, tổn thất áp suất có thể tăng và gây ảnh hưởng đến hiệu quả hoạt động của bơm. Ngược lại, lựa chọn đường kính quá lớn có thể làm tăng chi phí đầu tư không cần thiết.

3. Hệ thống van

Các loại van giúp đóng mở, điều tiết và kiểm soát dòng nước trong phòng bơm. Một số thiết bị thường gặp gồm van chặn, van bướm, van bi, van cổng và van một chiều.

Van một chiều đặc biệt quan trọng trên đường ống đẩy vì giúp hạn chế dòng nước chảy ngược về phía máy bơm khi thiết bị dừng.

Vị trí và chủng loại van phải phù hợp với kích thước đường ống, áp suất, nhiệt độ và môi chất thực tế.

4. Tủ điều khiển máy bơm

Tủ điều khiển máy bơm có chức năng điều khiển quá trình khởi động, dừng và bảo vệ động cơ. Với hệ thống nhiều bơm, tủ có thể được thiết kế để điều khiển bơm chính, bơm phụ hoặc bơm dự phòng theo từng chế độ.

Một số hệ thống có thể sử dụng biến tần để điều chỉnh tốc độ động cơ nhằm duy trì áp lực ổn định và giảm mức tiêu thụ điện trong một số điều kiện vận hành.

5. Bình tích áp và thiết bị đo

Bình tích áp thường được sử dụng trong hệ thống tăng áp để hỗ trợ ổn định áp suất, giảm số lần đóng/ngắt máy bơm và hạn chế một số dao động áp lực.

Ngoài ra, phòng bơm có thể bố trí đồng hồ áp suất, cảm biến áp suất, lưu lượng kế hoặc các thiết bị giám sát khác tùy yêu cầu.

Nguyên Lý Hoạt Động Của Phòng Bơm Nước Cấp

Nguyên lý hoạt động của phòng bơm tương đối đơn giản nhưng có thể thay đổi tùy thiết kế.

Nước từ bể chứa hoặc nguồn cấp đi vào đường ống hút. Khi máy bơm khởi động, cánh bơm tạo ra sự thay đổi áp suất và truyền năng lượng cho dòng nước. Nước sau đó được đưa qua đường ống đẩy đến hệ thống phân phối.

Với hệ thống có bơm tăng áp, máy bơm có thể được điều khiển dựa trên áp suất thực tế của đường ống. Khi nhu cầu sử dụng nước tăng và áp suất giảm xuống dưới mức cài đặt, bơm có thể khởi động để bổ sung áp lực.

Ngược lại, khi nhu cầu giảm, hệ thống điều khiển có thể giảm tốc độ hoặc dừng bơm tùy cấu hình.

Đối với phòng bơm có nhiều máy, bộ điều khiển có thể thực hiện chế độ luân phiên nhằm phân bổ thời gian hoạt động giữa các thiết bị. Trong trường hợp một bơm gặp sự cố, bơm dự phòng có thể được đưa vào vận hành để duy trì khả năng cấp nước.

Chức Năng Và Ứng Dụng Của Phòng Bơm Nước Cấp

Phòng bơm giữ vai trò trung tâm trong việc duy trì hoạt động ổn định của hệ thống cấp nước. Một số chức năng phổ biến gồm:

• Cung cấp nước cho nhà ở, chung cư và tòa nhà cao tầng.

• Duy trì áp lực nước tại các tầng cao hoặc khu vực có vị trí xa nguồn cấp.

• Cấp nước cho nhà máy và các dây chuyền sản xuất.

• Cấp nước cho hệ thống HVAC và các hệ thống kỹ thuật.

• Cấp nước cho trường học, bệnh viện, khách sạn và khu thương mại.

• Hỗ trợ hệ thống tưới và các ứng dụng công nghiệp.

Đối với công trình cao tầng, áp lực tự nhiên từ nguồn nước thường không đủ để đưa nước đến tất cả các tầng. Khi đó, cụm bơm được bố trí để bổ sung áp lực và đảm bảo lưu lượng cần thiết.

Trong công nghiệp, yêu cầu còn phụ thuộc vào đặc tính của chất lỏng, nhiệt độ, thời gian vận hành liên tục và điều kiện môi trường. Do đó, việc lựa chọn thiết bị cần dựa trên thông số thực tế thay vì áp dụng một cấu hình cho mọi công trình.

Những Yếu Tố Cần Quan Tâm Khi Thiết Kế Phòng Bơm

Xác định lưu lượng và cột áp

Đây là hai thông số quan trọng khi lựa chọn máy bơm. Cần xác định tổng nhu cầu sử dụng nước, chiều cao cần cấp, chiều dài đường ống và tổn thất qua các phụ kiện.

Không nên chọn bơm chỉ dựa vào công suất động cơ hoặc đường kính đầu nối.

Bố trí thiết bị hợp lý

Các thiết bị cần được bố trí sao cho thuận tiện cho việc vận hành, kiểm tra và tháo lắp. Khoảng không gian xung quanh máy bơm nên đủ để nhân viên kỹ thuật thực hiện bảo dưỡng.

Đường ống cũng cần được bố trí hạn chế co nối không cần thiết nhằm giảm tổn thất thủy lực.

Kiểm tra nguồn điện

Cần xác định điện áp, số pha, công suất động cơ và thiết bị bảo vệ phù hợp. Đối với hệ thống công suất lớn, nên có giải pháp bảo vệ quá tải, mất pha, ngắn mạch và các tình trạng bất thường khác.

Chú ý khả năng thoát nước

Phòng bơm có nguy cơ xuất hiện nước do rò rỉ, bảo trì hoặc sự cố đường ống. Vì vậy nên bố trí hệ thống thoát nước phù hợp, tránh để nước đọng gây ảnh hưởng đến động cơ và thiết bị điện.

Lưu Ý Khi Lắp Đặt Và Vận Hành

Khi lắp đặt phòng bơm nước cấp, cần kiểm tra độ chắc chắn của bệ máy, độ đồng tâm giữa bơm và động cơ nếu sử dụng khớp nối, đồng thời đảm bảo đường ống không tạo tải trọng bất thường lên thân bơm.

Trước khi vận hành cần:

• Kiểm tra chiều quay của động cơ.

• Kiểm tra tình trạng van trước và sau bơm.

• Đảm bảo máy bơm được mồi đúng yêu cầu.

• Kiểm tra áp suất và tình trạng rò rỉ.

• Không để bơm chạy khô nếu model không được thiết kế cho điều kiện này.

• Kiểm tra tiếng ồn, rung động trong quá trình vận hành.

• Theo dõi dòng điện động cơ và các thông số bất thường.

Định kỳ cần vệ sinh thiết bị, kiểm tra phớt, vòng bi, khớp nối, van và đường ống. Với hệ thống hoạt động liên tục, nên xây dựng kế hoạch bảo dưỡng và ghi nhận lịch sử vận hành để phát hiện sớm dấu hiệu bất thường.

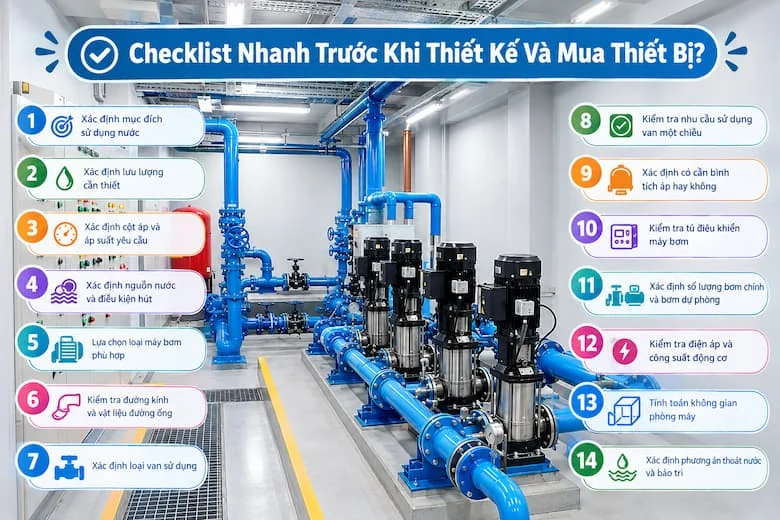

Checklist Nhanh Trước Khi Thiết Kế Và Mua Thiết Bị

Trước khi yêu cầu báo giá hoặc triển khai hệ thống cấp nước, có thể kiểm tra nhanh:

• Xác định mục đích sử dụng nước.

• Xác định lưu lượng cần thiết.

• Xác định cột áp và áp suất yêu cầu.

• Xác định nguồn nước và điều kiện hút.

• Lựa chọn loại máy bơm phù hợp.

• Kiểm tra đường kính và vật liệu đường ống.

• Xác định loại van sử dụng.

• Kiểm tra nhu cầu sử dụng van một chiều.

• Xác định có cần bình tích áp hay không.

• Kiểm tra tủ điều khiển máy bơm.

• Xác định số lượng bơm chính và bơm dự phòng.

• Kiểm tra điện áp và công suất động cơ.

• Tính toán không gian phòng máy.

• Xác định phương án thoát nước và bảo trì.

Kết Luận

Phòng bơm nước cấp không đơn thuần là nơi đặt máy bơm mà là một hệ thống gồm nhiều thiết bị phối hợp với nhau để đảm bảo nước được cung cấp đúng lưu lượng và áp lực. Máy bơm, đường ống, van, tủ điều khiển, bình tích áp và các thiết bị đo cần được lựa chọn đồng bộ.
