Hướng dẫn chi tiết thiết kế và lắp đặt Phòng Bơm Chữa Cháy đạt chuẩn PCCC 2026

Nhiều chủ đầu tư và nhà thầu hiện nay đang rơi vào tình cảnh dở khóc dở cười: Công trình đã hoàn thiện, máy móc đã lắp đặt xong nhưng lại bị "trượt nghiệm thu PCCC". Một trong những nguyên nhân phổ biến nhất chính là phòng bơm PCCC không đạt chuẩn.

Việc lắp đặt sai hệ thống bơm, không hiểu rõ các tiêu chuẩn kỹ thuật hiện hành hoặc bố trí không gian sai quy định không chỉ gây lãng phí ngân sách sửa chữa mà còn tiềm ẩn rủi ro cực lớn về an toàn tính mạng. Phòng bơm PCCC không đơn thuần là nơi đặt máy bơm, nó là "pháo đài" cuối cùng đảm bảo nguồn nước dập tắt hỏa hoạn. Vì vậy, hiểu đúng và thiết kế chuẩn ngay từ đầu là yếu tố bắt buộc trong mọi công trình.

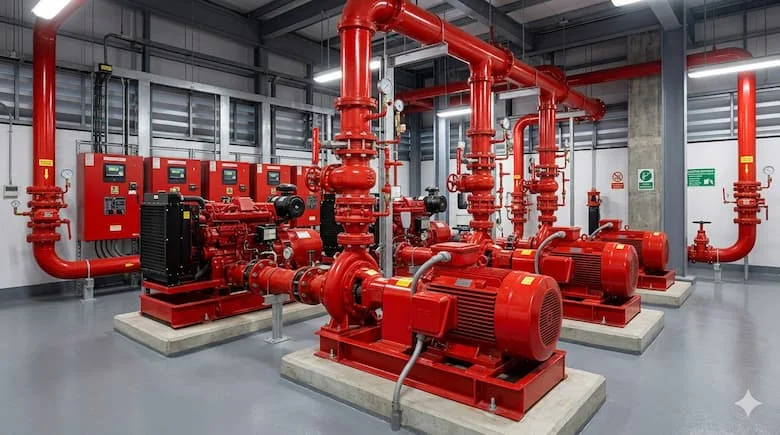

Phòng bơm chữa cháy là gì? Vai trò cốt tử trong hệ thống PCCC

Phòng bơm chữa cháy là khu vực chuyên dụng, được thiết kế biệt lập để đặt hệ thống máy bơm cấp nước, tủ điều khiển và các thiết bị phụ trợ phục vụ mục tiêu chữa cháy cho toàn bộ công trình. Đây được coi là "trái tim" của hệ thống PCCC. Nếu đường ống là mạch máu thì phòng bơm chính là bộ phận co bóp để tạo ra áp lực, đẩy nước đi đến các đầu phun Sprinkler hoặc họng nước vách tường.

Vai trò chính của phòng bơm bao gồm:

• Đảm bảo áp lực nước: Duy trì áp suất cần thiết để nước có thể phun tới những vị trí cao nhất hoặc xa nhất của tòa nhà.

• Vận hành tự động: Kích hoạt ngay lập tức khi có tín hiệu sụt áp hoặc báo cháy từ hệ thống trung tâm.

• Duy trì nguồn nước liên tục: Đảm bảo dù trong điều kiện mất điện lưới, hệ thống vẫn hoạt động bền bỉ để dập tắt đám cháy.

Nguyên lý hoạt động của phòng bơm PCCC

Nguyên lý vận hành của một phòng bơm tiêu chuẩn dựa trên sự phối hợp nhịp nhàng giữa các dòng bơm khác nhau. Quy trình thường bắt đầu khi hệ thống cảm biến phát hiện sự cố:

1. Phát hiện sự cố: Khi xảy ra cháy, các đầu phun vỡ hoặc họng nước được mở, áp suất trong đường ống sụt giảm.

2. Kích hoạt bơm bù áp (Jockey): Nếu áp suất giảm nhẹ (do rò rỉ hoặc sử dụng nhỏ), bơm bù áp sẽ chạy để duy trì áp suất.

3. Kích hoạt bơm chính (Bơm điện): Nếu áp suất tiếp tục giảm sâu, tủ điều khiển sẽ lệnh cho bơm điện hoạt động với công suất lớn để cấp nước chữa cháy.

4. Kích hoạt bơm dự phòng (Bơm Diesel): Trong trường hợp mất điện lưới (thường xảy ra khi cháy lớn) hoặc bơm điện gặp sự cố, bơm Diesel sẽ tự động khởi động để đảm bảo việc cứu hỏa không bị gián đoạn.

Việc hiểu rõ bản chất vận hành này giúp kỹ sư thiết kế lựa chọn đúng công suất và số lượng thiết bị, tránh tình trạng thừa công suất gây lãng phí hoặc thiếu công suất gây mất an toàn.

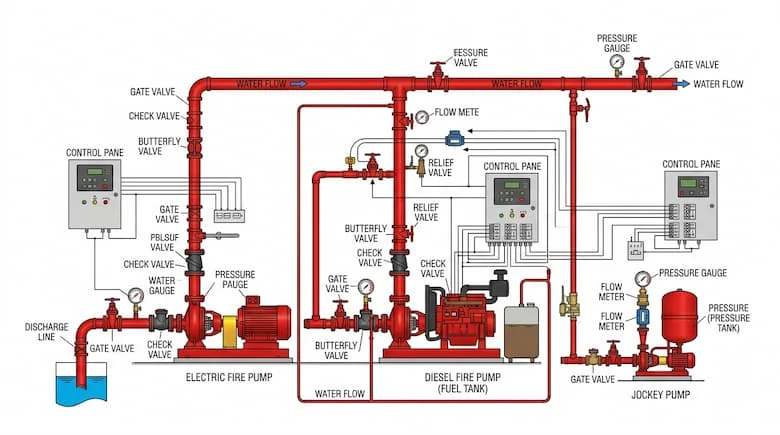

Cấu tạo chuyên sâu của một phòng bơm PCCC tiêu chuẩn

Một phòng bơm PCCC đạt chuẩn không chỉ có máy bơm mà là một hệ thống thiết bị phức tạp được kết nối chặt chẽ:

Hệ thống máy bơm cốt lõi

• Bơm chính (Electric Pump): Thường là bơm ly trục ngang hoặc trục đứng vận hành bằng điện. Đây là nguồn cấp nước chủ lực.

• Bơm dự phòng (Diesel/Petrol Pump): Sử dụng động cơ đốt trong. Đây là yêu cầu bắt buộc để phòng ngừa kịch bản hệ thống điện bị ngắt khi hỏa hoạn.

• Bơm bù áp (Jockey Pump): Bơm có lưu lượng nhỏ nhưng áp lực cao, giúp ổn định áp suất đường ống trong trạng thái chờ.

Hệ thống phụ trợ bắt buộc

• Tủ điều khiển thông minh: Trung tâm điều hành cho phép chuyển đổi chế độ Manual/Auto, bảo vệ pha và quá tải cho động cơ.

• Hệ thống đường ống & Van: Bao gồm van chặn, van một chiều, van an toàn (van xả áp) và các khớp nối chống rung.

• Bình tích áp: Giúp giảm tần suất khởi động của bơm bù áp, kéo dài tuổi thọ thiết bị.

Nhấn mạnh: Thiếu bất kỳ một thành phần nào trong danh mục trên đều dẫn đến việc không đạt tiêu chuẩn nghiệm thu và ảnh hưởng trực tiếp đến khả năng ứng cứu thực tế.

Các tiêu chuẩn thiết kế phòng bơm PCCC theo quy định mới nhất

Thiết kế phòng bơm phải tuân thủ nghiêm ngặt các tiêu chuẩn như TCVN 2622, TCVN 4513 và đặc biệt là QCVN 06:2022/BXD. Các chuyên gia cần đặc biệt lưu ý:

1. Vị trí đặt phòng: Ưu tiên đặt tại tầng hầm 1, tầng trệt hoặc trong nhà độc lập. Phải có lối đi trực tiếp ra ngoài hoặc thông với buồng thang thoát nạn.

2. Khả năng chịu lửa: Tường và vách ngăn phòng bơm phải có giới hạn chịu lửa không thấp hơn REI 150, cửa phòng phải là cửa chống cháy (REI 70).

3. Thông gió và Chống ngập: Phòng phải có hệ thống thông gió cưỡng bức để làm mát động cơ (đặc biệt là bơm Diesel) và hệ thống thoát nước sàn để tránh ngập úng gây hỏng tủ điện.

4. Nguồn điện: Phải là nguồn điện ưu tiên, tách biệt với điện sinh hoạt để không bị ngắt khi có sự cố.

Thông số kỹ thuật cần lưu ý: Đừng chọn theo cảm tính

Sai lầm lớn nhất của chủ đầu tư là chọn mua máy bơm dựa trên kinh nghiệm "ước chừng". Mọi thông số trong phòng bơm PCCC phải được tính toán dựa trên biểu đồ lưu lượng và cột áp:

• Lưu lượng (Q): Tính bằng m3/h hoặc L/s . Phải đáp ứng tổng nhu cầu của hệ thống Sprinkler và họng nước vách tường hoạt động cùng lúc.

• Cột áp (H): Tính bằng mét hoặc Bar. Phải thắng được độ cao của tòa nhà và tổn thất áp suất trên đường ống.

• Công suất (P): Tính bằng kW hoặc HP. Động cơ phải có công suất dư tải khoảng 10-15% để đảm bảo vận hành ổn định trong thời gian dài.

So sánh các loại máy bơm trong hệ thống

Ứng dụng thực tế và những sai lầm thường gặp

Phòng bơm PCCC là hạng mục bắt buộc tại:

• Các tòa nhà chung cư, cao ốc văn phòng, khách sạn.

• Nhà máy sản xuất, kho bãi có vật liệu dễ cháy.

• Trung tâm thương mại, bệnh viện, trường học.

Những sai lầm gây hậu quả nghiêm trọng:

1. Thiết kế sai vị trí: Đặt phòng bơm ở nơi khó tiếp cận khiến lực lượng chức năng không thể thao tác khi có cháy.

2. Không có bơm Diesel: Nhiều công trình chỉ lắp bơm điện để tiết kiệm chi phí, dẫn đến hệ thống "tê liệt" hoàn toàn khi điện bị ngắt.

3. Bỏ qua bảo trì: Máy bơm Diesel không được nổ máy định kỳ dẫn đến ắc quy chết, dầu đóng cặn, không thể khởi động khi khẩn cấp.

4. Lắp đặt sai khớp nối: Gây rung lắc mạnh làm vỡ đường ống khi bơm công suất lớn hoạt động.

Checklist thiết kế và vận hành phòng bơm đạt chuẩn

Checklist Thiết kế

•  Có đầy đủ 3 loại bơm: Chính, Dự phòng, Bù áp.

•  Nguồn điện ưu tiên và bồn chứa dầu dự phòng cho bơm Diesel (đủ dùng ít nhất 3h).

•  Hệ thống thông gió đạt tiêu chuẩn giải nhiệt.

•  Lắp đặt đầy đủ đồng hồ đo áp suất và van an toàn.

Lưu ý khi vận hành

• Kiểm tra định kỳ: Test vận hành hệ thống ít nhất 1 lần/tuần.

• Kiểm tra ắc quy: Đảm bảo bộ sạc tự động luôn hoạt động để bơm Diesel sẵn sàng.

• Không chạy khô: Tuyệt đối không thử bơm khi không có nước trong buồng bơm vì sẽ gây cháy phớt và hỏng cánh quạt.

FAQ: Câu hỏi thường gặp về phòng bơm chữa cháy

1. Phòng bơm chữa cháy có bắt buộc phải có chứng chỉ kiểm định không?

Tất cả các thiết bị trong phòng bơm, đặc biệt là máy bơm và tủ điều khiển, phải được Cục Cảnh sát PCCC kiểm định và dán tem trước khi đưa vào lắp đặt.

2. Chi phí xây dựng một phòng bơm tiêu chuẩn là bao nhiêu?

Mức giá dao động từ vài chục triệu (cho kho xưởng nhỏ) đến vài tỷ đồng (cho tổ hợp cao tầng), tùy thuộc vào lưu lượng và cột áp yêu cầu.

3. Tại sao bơm Jockey lại hay bị nhảy (khởi động liên tục)?

Thường do hệ thống đường ống bị rò rỉ hoặc bình tích áp bị hỏng/mất hơi. Cần kiểm tra lại các mối nối van.

4. Bao lâu thì nên thay dầu cho bơm Diesel?

Nên thay dầu máy và lọc dầu sau mỗi 6 tháng hoặc sau 50 giờ chạy máy để đảm bảo độ bền động cơ.

Kết luận

Thiết kế và lắp đặt phòng bơm chữa cháy đúng chuẩn không chỉ là tuân thủ pháp luật mà còn là bảo vệ tài sản và tính mạng con người. Một hệ thống hoạt động ổn định, dễ dàng nghiệm thu sẽ giúp chủ đầu tư an tâm vận hành và tiết kiệm chi phí bảo trì về lâu dài.
