Union DN50 Là Gì? Giải Pháp Kết Nối Thông Minh Cho Hệ Thống Đường Ống

Trong lắp đặt hệ thống cơ điện, cấp thoát nước hay xử lý hóa chất, một bài toán nan giải thường xuyên xuất hiện: Làm thế nào để tháo lắp nhanh các bộ phận mà không cần cắt bỏ đường ống hay xoay toàn bộ hệ thống? Thực tế, nhiều kỹ thuật viên khi gặp tình huống này thường chọn sai phụ kiện, dẫn đến việc phải hàn cố định hoặc dùng các loại khớp nối (coupling) không linh hoạt. Điều này gây tốn kém chi phí bảo trì và làm đình trệ vận hành khi cần thay thế van hay máy bơm.

Việc hiểu rõ và sử dụng đúng union DN 50 chính là giải pháp then chốt. Không chỉ đơn thuần là một phụ kiện nối ống, union DN 50 đóng vai trò là "khớp nối chiến lược" giúp hệ thống của bạn vận hành ổn định, dễ dàng nâng cấp và tiết kiệm tối đa chi phí nhân công trong dài hạn. Hãy cùng đi sâu vào phân tích chi tiết về dòng phụ kiện quan trọng này.

Union DN 50 là gì? Khớp nối linh hoạt cho đường ống 2 inch

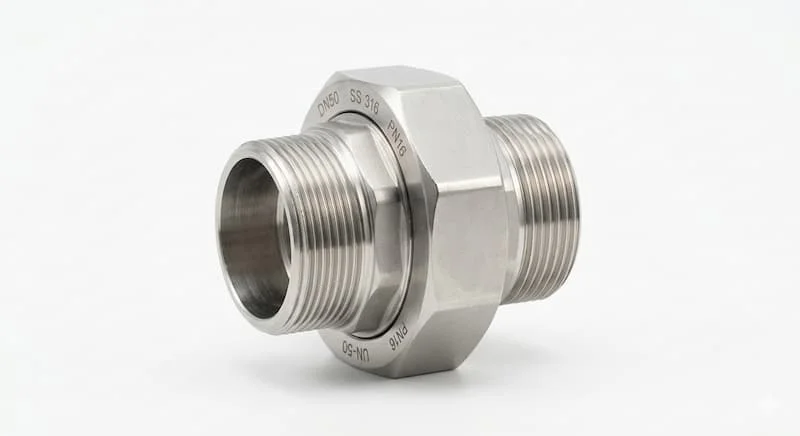

Về mặt thuật ngữ, union DN 50 (thường được gọi dân dã là rắc co DN50) là một loại phụ kiện cơ khí được thiết kế để kết nối hai đầu ống có kích thước danh nghĩa là DN50 (tương đương đường kính ngoài khoảng 60mm hoặc 2 inch).

Khác với các mối nối hàn chết hay dán keo vĩnh viễn, union cho phép người dùng tách rời hai đoạn ống một cách nhanh chóng chỉ bằng cách xoay đai siết. Cấu tạo cơ bản của một bộ union DN 50 tiêu chuẩn bao gồm ba thành phần tách biệt nhưng liên kết chặt chẽ:

• Đầu nối 1 (Male tailpiece): Gắn trực tiếp vào một đầu ống.

• Đầu nối 2 (Female tailpiece): Gắn vào đầu ống đối diện.

• Đai siết (Nut): Bộ phận trung tâm dùng để kéo hai đầu nối lại với nhau và tạo lực nén làm kín.

Chức năng chính của nó không chỉ là liên kết, mà còn là tạo ra một điểm "ngắt" chủ động trên hệ thống, giúp việc bảo trì máy bơm, đồng hồ nước hay các thiết bị đo trở nên đơn giản hơn bao giờ hết.

Nguyên lý hoạt động của union DN 50

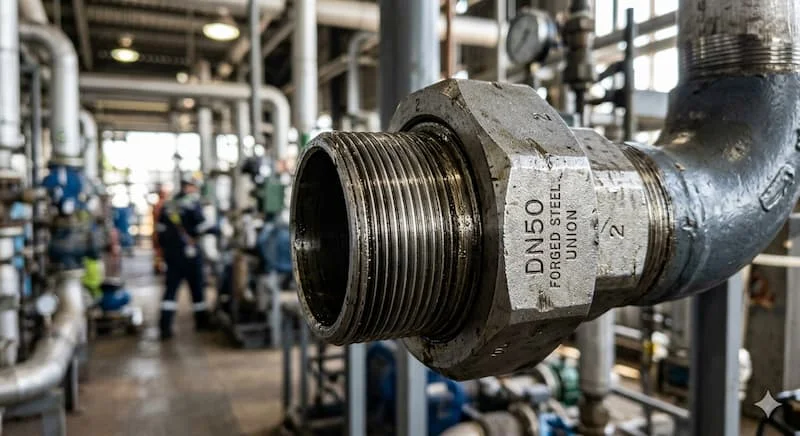

Cơ chế vận hành của union DN 50 dựa trên sự kết hợp giữa hệ thống ren và lực siết cơ học hướng tâm. Khi hai đầu nối được đặt áp sát nhau, đai siết sẽ được vặn vào các rãnh ren bên ngoài của một đầu nối, đồng thời ép chặt đầu nối còn lại vào bề mặt tiếp xúc.

Tùy vào thiết kế, sự kín khít được đảm bảo thông qua:

1. Tiếp xúc mặt phẳng (Metal-to-metal): Hai mặt kim loại được gia công chính xác để khi ép lại sẽ tự làm kín (thường thấy ở union đồng hoặc inox cao cấp).

2. Gioăng làm kín (Gasket/O-ring): Sử dụng một vòng đệm cao su EPDM hoặc PTFE ở giữa hai đầu nối. Khi siết đai, lực ép làm biến dạng nhẹ gioăng này, điền đầy các khe hở và ngăn chặn tuyệt đối sự rò rỉ môi chất.

Điểm ưu việt lớn nhất so với coupling chính là tính "phi tập trung": Bạn chỉ cần mở đai siết là có thể nhấc đoạn ống ra theo phương thẳng đứng mà không cần phải xoay hay tác động lực lên phần còn lại của hệ thống.

Phân loại union DN 50 phổ biến trên thị trường

Việc lựa chọn đúng chủng loại union DN 50 quyết định đến 80% độ bền của hệ thống. Tùy vào môi trường lưu chất (nước, hóa chất, hơi nóng), chúng ta có các lựa chọn sau:

Theo vật liệu cấu tạo

• Union Inox (304, 316): Đây là phân khúc cao cấp nhất. Với khả năng chống ăn mòn tuyệt vời và chịu nhiệt cao, union inox DN50 thường được dùng trong nhà máy thực phẩm, dược phẩm hoặc hệ thống xử lý nước thải có hóa chất.

• Union Nhựa (PVC, UPVC, PPR): Ưu điểm là nhẹ, giá thành rẻ và hoàn toàn không bị oxy hóa. Loại PPR thường dùng cho nước nóng, trong khi PVC/UPVC phổ biến ở các hệ thống tưới tiêu và xử lý nước dân dụng.

• Union Thép/Đồng: Thường dùng trong các hệ thống phòng cháy chữa cháy hoặc đường ống dẫn gas, khí nén nhờ khả năng chịu áp lực cực tốt.

Theo kiểu kết nối

• Ren trong/Ren ngoài: Phổ biến trong các hệ thống dùng ống kim loại hoặc nhựa cứng có tiện ren.

• Dán keo hoặc Hàn nhiệt: Dành riêng cho các dòng ống nhựa như PVC hay PPR, tạo ra mối nối đồng nhất về vật liệu giữa ống và phụ kiện.

Thông số kỹ thuật union DN 50 cần đặc biệt lưu ý

Để tránh tình trạng mua hàng về nhưng không lắp vừa, kỹ sư và chủ đầu tư cần nắm rõ các thông số kỹ thuật tiêu chuẩn của union DN 50:

• Kích thước danh nghĩa: DN50, tương đương 2 inch hoặc phi 60 (tùy theo tiêu chuẩn hệ mm hay hệ inch).

• Áp suất làm việc (Pressure Rating): Phổ biến nhất là PN10, PN16 cho dân dụng và PN25 trở lên cho công nghiệp. Nếu chọn áp suất thấp hơn áp suất vận hành thực tế, đai siết có thể bị nứt hoặc vỡ gây tai nạn.

• Tiêu chuẩn sản xuất: * DIN (Đức/Châu Âu): Thường dùng hệ mm.

  • ANSI (Mỹ): Dùng hệ inch với bước ren khác biệt.

  • JIS (Nhật Bản): Phổ biến trong các nhà máy có vốn đầu tư Nhật hoặc Á Đông.

Insight chuyên gia: Một sai lầm kinh điển là dùng lẫn lộn giữa tiêu chuẩn ANSI và DIN. Dù cả hai đều ghi là DN50 nhưng bước ren và đường kính thực tế có sự chênh lệch nhỏ, dẫn đến việc không thể vặn khít hoàn toàn.

So sánh union DN 50 với coupling và mặt bích

Có thể thấy, union DN 50 là sự giao thoa hoàn hảo giữa tính linh động của mặt bích và sự nhỏ gọn của măng sông, cực kỳ phù hợp cho các vị trí như đầu vào/ra của máy bơm hoặc các cụm van chặn.

Ứng dụng thực tế: Khi nào bạn nhất định phải dùng union DN50?

Không phải vị trí nào trên đường ống cũng cần dùng union. Tuy nhiên, trong những trường hợp sau, việc sử dụng union DN 50 là bắt buộc để đảm bảo tính kỹ thuật:

1. Hệ thống máy bơm nước: Tại các vị trí kết nối giữa máy bơm và đường ống chính. Khi máy bơm hỏng, bạn chỉ cần tháo rắc co để đưa máy đi sửa mà không cần can thiệp vào toàn bộ giàn ống.

2. Đường ống hóa chất nhẹ và thực phẩm: Những nơi cần vệ sinh định kỳ (CIP) bên trong lòng ống.

3. Hệ thống lò hơi, khí nén: Tại các điểm cuối hoặc các đoạn ống cần xả đáy, kiểm tra rò rỉ.

4. Lắp đặt đồng hồ đo lưu lượng: Để dễ dàng tháo đồng hồ đi kiểm định định kỳ theo quy định.

Những sai lầm thường gặp dẫn đến hỏng hóc

Nhiều trường hợp hệ thống gặp sự cố nghiêm trọng xuất phát từ việc chọn sai union DN50:

• Sai vật liệu: Sử dụng union nhựa cho hệ thống nước nóng vượt ngưỡng 60°C khiến phụ kiện bị biến dạng, gây vỡ ống.

• Siết quá chặt: Dùng mỏ lết lực quá lớn lên đai siết nhựa hoặc gang mỏng làm nứt rãnh ren ngay khi vừa lắp đặt.

• Bỏ qua gioăng làm kín: Quên kiểm tra tình trạng gioăng hoặc dùng gioăng không chịu được hóa chất, dẫn đến hiện tượng rò rỉ râm ran kéo dài.

Checklist: Cách chọn union DN50 đúng chuẩn chuyên gia

Trước khi quyết định mua hàng, hãy rà soát lại checklist sau để đảm bảo sự chính xác tuyệt đối:

1. Môi chất là gì? (Nước sạch dùng nhựa/đồng; Hóa chất dùng Inox 316; Hơi nóng dùng Inox/Thép).

2. Áp suất vận hành bao nhiêu? (Đảm bảo chỉ số PN của union lớn hơn áp suất tối đa của bơm 20%).

3. Tiêu chuẩn kết nối là gì? (Tiện ren NPT hay BSP? Dán keo hay hàn nhiệt?).

4. Không gian lắp đặt có hạn chế không? (Nếu quá hẹp, hãy ưu tiên loại union có đai siết gọn).

5. Nguồn gốc xuất xứ: (Ưu tiên các thương hiệu có chứng chỉ CO/CQ rõ ràng để đảm bảo an toàn cháy nổ).

Lưu ý quan trọng khi lắp đặt

Khi lắp đặt union DN 50, hãy đảm bảo hai đầu ống phải đồng trục. Nếu lắp lệch, khi siết đai sẽ tạo áp lực không đều lên gioăng, gây rò rỉ dù bạn có siết chặt đến đâu. Đối với loại ren kim loại, hãy sử dụng băng tan (cao su non) một cách vừa đủ để tăng cường độ kín.

FAQ: Giải đáp thắc mắc về union DN50

1. Union DN50 tương đương với bao nhiêu inch?

Union DN50 tương đương với kích thước 2 inch. Đường kính ngoài của ống đi kèm thường là 60mm (với ống nhựa) hoặc 60.3mm (với ống thép).

2. Có dùng union DN 50 nhựa cho nước nóng được không?

Bạn chỉ nên dùng nếu đó là nhựa PPR hoặc nhựa chịu nhiệt chuyên dụng. Với nhựa PVC thông thường, nhiệt độ cao sẽ làm mềm phụ kiện và gây rò rỉ nhanh chóng.

3. Union DN50 và rắc co DN50 có khác nhau không?

Thực tế chúng là một. "Union" là tên gọi kỹ thuật quốc tế, còn "rắc co" là cách gọi phiên âm từ tiếng Pháp (raccord) phổ biến tại Việt Nam.

4. Tại sao giá union inox DN50 lại chênh lệch nhiều giữa các đơn vị?

Giá cả phụ thuộc vào mác thép (Inox 201, 304 hay 316) và độ dày của đai siết. Sản phẩm giá rẻ thường có đai mỏng, dễ nứt khi chịu áp suất lớn.

Kết luận: Đầu tư đúng cho sự bền vững

Union DN 50 không chỉ là một phụ kiện nối ống đơn thuần, mà là giải pháp thông minh giúp tối ưu hóa khả năng vận hành và bảo trì cho mọi hệ thống từ dân dụng đến công nghiệp. Việc lựa chọn đúng vật liệu, tiêu chuẩn và lắp đặt đúng kỹ thuật không chỉ giúp bạn tránh được những sự cố rò rỉ đáng tiếc mà còn tiết kiệm hàng chục triệu đồng chi phí nhân công sửa chữa sau này.
