Pipe Union Là Gì? Cấu Tạo, Ứng Dụng Và Cách Chọn Rắc Co Chuẩn Kỹ Thuật

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi cần bảo trì một chiếc van hoặc thiết bị đo trên đường ống, nhưng lại phải cắt bỏ một đoạn ống hoặc tháo dỡ gần như toàn bộ hệ thống chỉ vì các mối nối quá cứng nhắc? Đây là một vấn đề cực kỳ phổ biến, gây lãng phí không chỉ thời gian, công sức mà còn cả chi phí vận hành rất lớn. Tình trạng này thường xảy ra khi người thiết kế hoặc lắp đặt không tính toán đến các điểm tháo lắp nhanh, hoặc đơn giản là họ chưa thực sự hiểu rõ về vai trò của pipe union.

Pipe union, hay thường được gọi phổ biến ở Việt Nam là rắc co , chính là chìa khóa để giải quyết triệt để vấn đề này. Nó là một loại phụ kiện đường ống thông minh, cho phép kết nối và tháo rời hai đoạn ống một cách cực kỳ nhanh chóng mà không cần phải xoay bất kỳ đoạn ống nào trong hệ thống. Tuy nhiên, sự tiện lợi này cũng đi kèm với rủi ro. Nếu bạn chọn sai vật liệu, sai kiểu ren hoặc áp suất làm việc không phù hợp, mối nối sẽ nhanh chóng bị rò rỉ, gây hư hỏng thiết bị, thậm chí mất an toàn nghiêm trọng cho toàn bộ hệ thống. Bài viết này sẽ cung cấp một cái nhìn chuyên sâu, logic và đầy đủ nhất về rắc co nối để giúp bạn đưa ra những quyết định chính xác nhất.

Pipe Union Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

1. Pipe Union là gì?

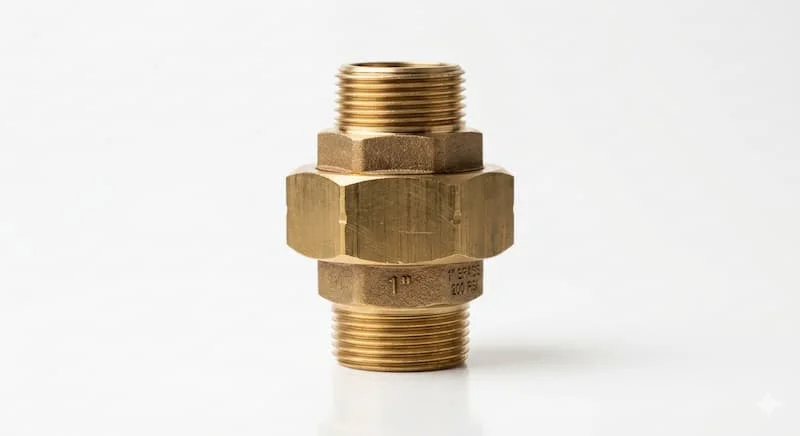

Để định nghĩa một cách rõ ràng theo ngôn ngữ kỹ thuật, pipe union là một loại phụ kiện cơ khí được sử dụng để nối hai đoạn ống lại với nhau. Điểm đặc biệt nhất, làm nên sự khác biệt cốt lõi của union so với các loại phụ kiện nối ống khác như măng sông (coupling) hay mặt bích (flange), chính là khả năng cho phép người thợ tháo rời mối nối một cách dễ dàng, nhanh chóng mà không cần phải xoay hay tác động lực lên các đoạn ống được kết nối.

Trong khi với một chiếc măng sông thông thường, bạn bắt buộc phải xoay ít nhất một đoạn ống để vặn ren vào hoặc ra, thì với rắc co nối, hai đoạn ống vẫn giữ nguyên vị trí cố định. Sự linh hoạt này biến nó trở thành phụ kiện "vàng" tại các vị trí cần bảo trì thường xuyên hoặc các không gian lắp đặt chật hẹp.

2. Cấu tạo cơ bản

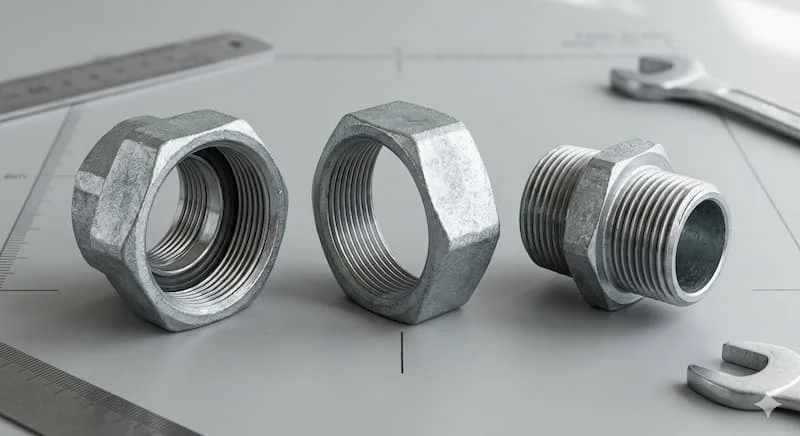

Một bộ rắc co nối tiêu chuẩn không phải là một khối đồng nhất mà là một cụm gồm 3 thành phần chính được thiết kế để khớp hoàn hảo với nhau:

• Nut (Đai ốc trung tâm): Đây là bộ phận nằm ở giữa, có ren trong và đóng vai trò là "trái tim" của mối nối. Nut có nhiệm vụ kéo và ép chặt hai đầu ống lại với nhau.

• Female end (Đầu cái): Một đầu của union, thường có ren trong (đối với rắc co ren) hoặc rãnh để đút ống vào (đối với rắc co hàn).

• Male end (Đầu đực): Đầu còn lại, có một phần gờ (seat) được thiết kế để khớp chính xác với bề mặt tiếp xúc của đầu cái.

Ngoài 3 phần chính này, tùy thuộc vào thiết kế và ứng dụng cụ thể, rắc co nối có thể được tích hợp thêm một gioăng làm kín (gasket) (thường bằng cao su EPDM, NBR hoặc PTFE) nằm giữa bề mặt tiếp xúc của Male end và Female end để tăng cường khả năng chống rò rỉ. Tuy nhiên, cũng có nhiều loại rắc co (đặc biệt là rắc co kim loại áp lực cao) sử dụng kiểu tiếp xúc "kim loại - kim loại" (conical seat) được gia công chính xác để tự làm kín mà không cần gioăng.

3. Nguyên lý hoạt động

Nguyên lý hoạt động của rắc co nối dựa trên lực ép cơ khí. Khi bạn vặn đai ốc trung tâm (Nut), nó sẽ tác động lực ép lên gờ của Male end, đẩy nó ép chặt vào bề mặt tiếp xúc của Female end (hoặc ép chặt vào gioăng làm kín nằm giữa). Lực ép này tạo ra một mối nối kín khít tuyệt đối, ngăn chặn lưu chất (nước, hơi, khí, dầu...) rò rỉ ra ngoài.

Khi cần tháo rời, bạn chỉ cần nới lỏng đai ốc trung tâm theo chiều ngược lại. Lực ép mất đi, hai đầu đực và cái sẽ tự động tách rời nhau, cho phép bạn nhấc thiết bị hoặc đoạn ống ra mà không ảnh hưởng đến phần còn lại của hệ thống. Nguyên lý đơn giản này được ứng dụng rộng rãi trong mọi hệ thống từ đơn giản như đường ống nước gia đình đến các hệ thống phức tạp như HVAC, đường ống hơi nóng trong nhà máy hay các đường ống dẫn dầu.

Phân Loại Rắc Co Nối Phổ Biến Trên Thị Trường

Trên thị trường hiện nay, rắc co nối cực kỳ đa dạng để đáp ứng các yêu cầu khắt khe của từng môi trường làm việc khác nhau. Việc phân loại chủ yếu dựa trên vật liệu, kiểu kết nối và tiêu chuẩn sản xuất.

1. Phân loại theo vật liệu

Đây là yếu tố tiên quyết quyết định độ bền và khả năng tương thích của phụ kiện với môi chất:

• Inox (Stainless Steel 304, 316): Là lựa chọn hàng đầu cho các môi trường đòi hỏi tính vệ sinh cao (thực phẩm, dược phẩm) hoặc có tính ăn mòn mạnh (hóa chất, nước biển). Union inox có độ bền cực cao, bề mặt sáng bóng, tuy nhiên giá thành thường cao nhất.

• Thép carbon (Carbon Steel): Thường được mạ kẽm để chống gỉ sét, union thép mạ kẽm rất phổ biến trong các hệ thống nước cấp dân dụng, PCCC nhờ độ cứng tốt và giá thành hợp lý. Các dòng thép đen, thép rèn được dùng cho hệ thống hơi nóng, dầu khí nhờ khả năng chịu áp vượt trội.

• Đồng (Brass/Bronze): Thường dùng cho đường ống đồng trong hệ thống HVAC (điều hòa không khí) hoặc nước nóng sinh hoạt nhờ tính kháng khuẩn tự nhiên và dễ lắp đặt bằng cách hàn thiếc hoặc nối ren.

• Nhựa (PVC, CPVC, PPR): Nhẹ, giá rẻ, chống ăn mòn tuyệt đối với nước và nhiều loại hóa chất. Tuy nhiên, union nhựa chỉ chịu được áp suất và nhiệt độ thấp, chủ yếu dùng trong xử lý nước, nuôi trồng thủy sản.

2. Phân loại theo kiểu kết nối

• Threaded Union (Rắc co ren): Hai đầu đực/cái được tiện ren (ren trong hoặc ren ngoài) để vặn trực tiếp vào ống. Phù hợp cho các hệ thống ống nhỏ, áp suất trung bình.

• Socket Weld Union (Rắc co hàn): Đầu ống được đút vào bên trong đầu union và được hàn kín xung quanh mẹp ngoài (hàn fillet). Kiểu này cho mối nối cực kỳ chắc chắn, chịu áp suất rất cao, thường dùng cho ống thép rèn.

• Compression Union: Dùng chủ yếu cho ống nhựa hoặc ống đồng mềm, kết nối bằng cách ép vòng đệm mà không cần ren hay hàn.

3. Phân loại theo tiêu chuẩn

Để đảm bảo tính lắp lẫn và an toàn, rắc co nối được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt như: ANSI (Mỹ), JIS (Nhật Bản), DIN (Đức). Việc chọn đúng tiêu chuẩn giúp đảm bảo phụ kiện khớp hoàn toàn với các thiết bị khác trong cùng hệ thống.

Thông Số Kỹ Thuật Quan Trọng Cần Biết Khi Chọn Rắc Co Nối

Để chọn được một bộ rắc co nối "đúng người đúng thời điểm", bạn không thể chỉ dựa vào tên gọi mà phải bóc tách kỹ các thông số kỹ thuật sau:

1. Kích thước (Size): Đây là thông số cơ bản nhất. Bạn cần xác định đường kính ống cần nối. Kích thước thường được tính theo DN (Diameter Nominal - đường kính danh nghĩa, ví dụ DN15, DN25, DN50) hoặc theo Inch (ví dụ 1/2", 1", 2"). Hãy đảm bảo kích thước của union khớp hoàn toàn với kích thước ống.

2. Áp suất làm việc (Pressure Rating): Thông số này cực kỳ quan trọng đối với an toàn hệ thống. Đối với union kim loại, áp suất thường được phân loại theo Class (ví dụ Class 150, Class 300, Class 3000) hoặc theo PN (Pressure Nominal - ví dụ PN10, PN16, PN25). Một Class 150 có nghĩa là nó chịu được áp suất khoảng 150 psi ở nhiệt độ tham chiếu. Bạn bắt buộc phải chọn union có áp suất làm việc cao hơn áp suất tối đa của hệ thống.

3. Nhiệt độ làm việc: Mỗi loại vật liệu và gioăng làm kín đều có giới hạn nhiệt độ khác nhau. Ví dụ, union nhựa PVC không thể dùng cho hơi nước nóng trên 60°C, trong khi union thép rèn có thể chịu được hàng trăm độ C.

4. Kiểu ren: Đối với rắc co ren, đây là lỗi sai "kinh điển" gây rò rỉ dữ dội mà nhiều người mắc phải. Bạn cần phân biệt rõ NPT (ren côn Mỹ) và BSP (ren Anh). Mặc dù trông có vẻ giống nhau, nhưng góc ren và bước ren khác nhau hoàn toàn. Nếu lắp lẫn NPT vào BSP, mối nối sẽ không bao giờ kín dù bạn có quấn bao nhiêu băng tan đi chăng nữa.

Pipe Union vs Coupling – Sự Khác Biệt Nằm Ở Đâu?

Đây là câu hỏi mà hầu hết các khách hàng không chuyên thường thắc mắc. Cả rắc co nối và măng sông (coupling) đều dùng để nối ống, nhưng mục đích sử dụng và cấu tạo hoàn toàn khác nhau.

Bảng so sánh chi tiết

Kết luận: Khi nào nên dùng từng loại?

• Sử dụng Coupling: Khi bạn cần nối hai đoạn ống dài chạy cố định, không có ý định tháo dỡ trong thời gian dài, và không gian đủ rộng để có thể thao tác xoay ống. Coupling là giải pháp tối ưu về chi phí cho các đường ống chính.

• Sử dụng Pipe Union: Tại các điểm kết nối với thiết bị bắt buộc phải bảo trì định kỳ (máy bơm, van, thiết bị đo, dàn nóng/lạnh HVAC...), tại các khúc ngoặt nơi ống không thể xoay, hoặc tại các vị trí cần tháo lắp nhanh để vệ sinh đường ống (ví dụ trong nhà máy thực phẩm).

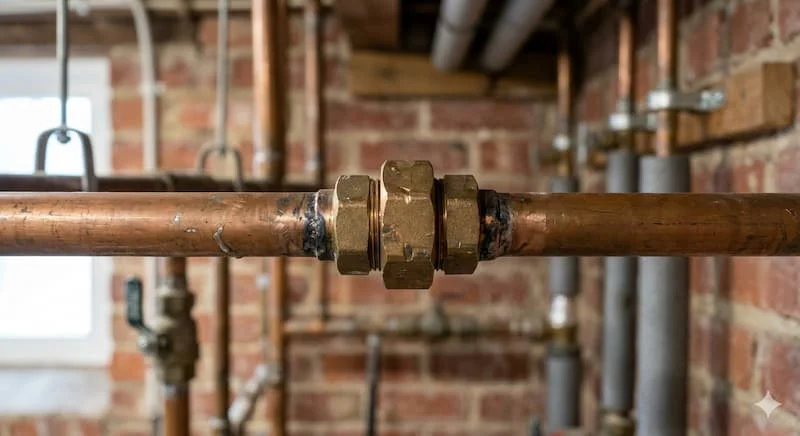

Ứng Dụng Thực Tế Của Rắc Co Nối: Khi Nào Nên Sử Dụng?

Rắc co nối không phải là phụ kiện có thể lắp "vô tội vạ" ở mọi vị trí, vì giá thành của nó cao hơn coupling và nó tạo ra thêm một điểm tiềm ẩn rò rỉ nếu lắp đặt không đúng cách. Nó chỉ thực sự phát huy giá trị trong các trường hợp sau:

1. Các hệ thống phổ biến bắt buộc nên dùng

• Hệ thống nước sinh hoạt & công nghiệp: Dùng để nối các đầu máy bơm nước, bình nước nóng, bộ lọc nước. Khi máy bơm hỏng, bạn chỉ cần nới rắc co là nhấc máy bơm ra được, không cần cắt ống.

• Hệ thống HVAC (Điều hòa, thông gió): Nối các đầu coil dàn lạnh, dàn nóng, chiller. Việc vệ sinh coil định kỳ sẽ trở nên bất khả thi nếu không có rắc co để tháo dỡ nhanh.

• Hệ thống hơi nóng (Steam): Nối các bẫy hơi (steam trap), van điều khiển áp suất. Đây là các thiết bị thường xuyên cần kiểm tra và thay thế.

• Hệ thống PCCC: Tại các cụm van điều khiển, trạm bơm.

2. Trường hợp bắt buộc nên dùng

• Thiết bị cần bảo trì, thay thế thường xuyên: Bất kỳ thiết bị nào có tuổi thọ thấp hơn tuổi thọ của đường ống đều nên được nối bằng rắc co nối.

• Không thể xoay ống: Khi hai đầu ống đã được cố định vào tường hoặc máy, bạn không thể xoay ống để vặn vào coupling. Union là giải pháp duy nhất.

3. Sai lầm thường gặp khi lắp đặt pipe union

• Dùng sai vật liệu gioăng: Dùng gioăng NBR (chịu dầu) cho hệ thống hơi nóng (temperature > 100°C) sẽ khiến gioăng nhanh chóng bị mủn, rò rỉ.

• Lắp sai chiều: Đối với một số loại rắc co (đặc biệt là loại có gờ một chiều), lắp ngược sẽ làm giảm khả năng làm kín.

• Siết quá lực (over-tightening): Nhiều người tin rằng càng siết chặt càng kín. Thực tế, siết quá lực có thể làm biến dạng gờ kim loại, nứt đai ốc trung tâm hoặc hỏng ren, dẫn đến rò rỉ không thể khắc phục.

Cách Chọn Pipe Union Đúng Chuẩn (Checklist)

Để đảm bảo bạn chọn được sản phẩm chất lượng, an toàn và tối ưu chi phí, hãy tuân thủ Checklist 5 bước sau:

1. ✅ Xác định môi trường & môi chất: Lưu chất là nước, hóa chất, hơi nóng hay dầu? Có tính ăn mòn không?

   • Nước lạnh, PCCC: Thép mạ kẽm.

   • Thực phẩm, hóa chất: Inox.

   • Hơi nóng: Thép đen, thép rèn.

2. ✅ Chọn vật liệu: Dựa vào bước 1. Ưu tiên các thương hiệu uy tín, sản phẩm có CO/CQ rõ ràng.

3. ✅ Kiểm tra thông số: Đảm bảo Kích thước (DN) và Áp suất làm việc (Class/PN) cao hơn ít nhất 20% so với áp suất tối đa của hệ thống.

4. ✅ Chọn đúng ren: Nếu dùng rắc co ren, hãy xác nhận lại đó là NPT hay BSP. Lỗi này cực kỳ phổ biến và tai hại.

5. ✅ Thương hiệu / tiêu chuẩn: Chọn sản phẩm sản xuất theo tiêu chuẩn ANSI, JIS, DIN để đảm bảo tính lắp lẫn và an toàn.

Hướng dẫn lắp đặt nhanh

1. Làm sạch ren/đầu hàn: Loại bỏ bụi bẩn, dầu mỡ trên cả 3 phần của union và đầu ống.

2. Dùng chất làm kín (đối với rắc co ren): Quấn băng tan (PTFE) hoặc bôi keo làm kín ren chuyên dụng. Tuyệt đối không quấn băng tan vào bề mặt tiếp xúc của Male/Female end hoặc gờ của đai ốc.

3. Lắp ghép & siết lực: Đặt đai ốc trung tâm vào ống, sau đó lắp Male end và Female end vào hai đầu ống. Khớp Male end và Female end lại với nhau. Vặn đai ốc trung tâm bằng tay cho đến khi chặt, sau đó dùng mỏ lết siết thêm một lực vừa đủ, tuyệt đối không quá lực.

Kết Luận

Rắc co nối không chỉ là một phụ kiện đường ống đơn thuần, nó là giải pháp thông minh giúp hệ thống của bạn vận hành linh hoạt, an toàn và bền bỉ hơn. Việc đầu tư đúng loại rắc co chất lượng ngay từ đầu sẽ giúp bạn tiết kiệm hàng chục giờ sửa chữa và hàng triệu đồng chi phí nhân công sau này.
