Nối bích HDPE D110: Giải pháp kỹ thuật tối ưu cho hệ thống đường ống

Trong quá trình thi công hạ tầng, đặc biệt là các hệ thống cấp thoát nước, việc sử dụng ống HDPE D110 là cực kỳ phổ biến. Tuy nhiên, một thách thức lớn mà các kỹ sư thường gặp phải chính là làm thế nào để kết nối đường ống nhựa này với các thiết bị kim loại như van cổng, đồng hồ đo lưu lượng hoặc máy bơm.

Do đặc thù vật liệu, chúng ta không thể hàn trực tiếp nhựa vào kim loại, cũng như việc tạo ren trên ống HDPE kích thước lớn là điều không khả thi. Giải pháp duy nhất và hiệu quả nhất chính là phương pháp nối bích HDPE D110.

Dù trông có vẻ đơn giản, nhưng nếu lắp đặt sai kỹ thuật — như chọn sai tiêu chuẩn bích, siết lực không đều hoặc dùng sai stub end — sẽ dẫn đến tình trạng lệch tâm, rò rỉ lưu chất, thậm chí là bung mối nối khi hệ thống vận hành ở áp suất cao. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia để giúp bạn lựa chọn và thi công bộ bích nối HDPE D110 chuẩn xác nhất.

Nối bích HDPE D110 là gì? Khái niệm và thành phần cấu tạo

Nối bích HDPE D110 là phương pháp liên kết cơ khí dùng để kết nối ống HDPE có đường kính ngoài 114mm (thường gọi là D110) với các thiết bị hoặc đường ống khác thông qua một bộ phụ kiện trung gian. Phương pháp này tạo ra một mối nối có khả năng tháo rời, cực kỳ linh hoạt trong bảo trì và thay thế thiết bị.

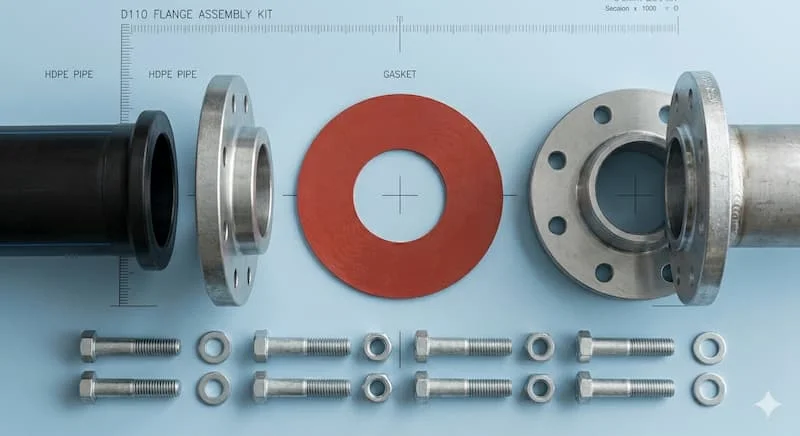

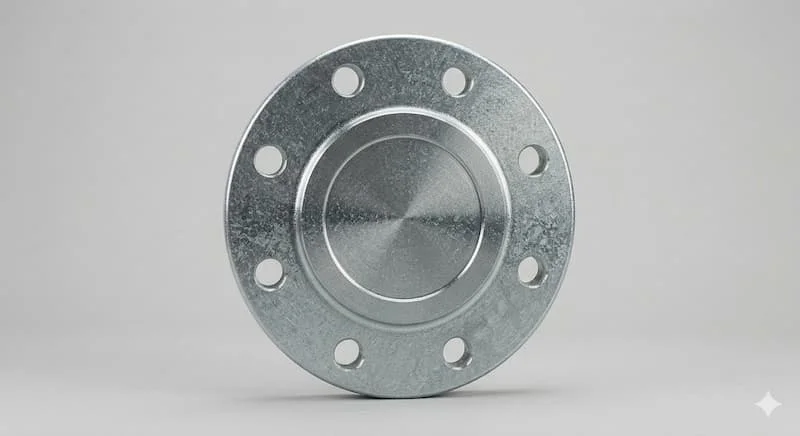

Một bộ bích nối HDPE D110 đầy đủ bao gồm các thành phần không thể tách rời:

• Stub end HDPE (Đầu hàn bích): Đây là đoạn ống ngắn bằng nhựa HDPE có một đầu để hàn nhiệt vào ống chính và một đầu có vành (vai) để chặn vòng bích.

• Vòng bích (Backing Ring): Thường làm bằng thép mạ kẽm hoặc inox, có đục lỗ bulong theo tiêu chuẩn. Vòng bích này sẽ lồng vào stub end để tạo lực ép.

• Gioăng làm kín (Gasket): Đệm cao su hoặc EPDM đặt giữa hai mặt bích để ngăn chặn rò rỉ.

• Bulong, đai ốc: Dùng để siết chặt hai mặt bích lại với nhau.

Nguyên lý hoạt động của bộ nối bích HDPE

Nguyên lý cốt lõi của bích nối HDPE D110 dựa trên sự kết hợp giữa mối hàn nhiệt vật lý và lực ép cơ khí. Đầu tiên, phần stub end được hàn nhiệt đối đầu (butt fusion) vào đầu ống HDPE D110, biến nó thành một phần nguyên khối của đường ống.

Khi lắp đặt, vòng bích thép sẽ nằm phía sau vai của stub end. Khi chúng ta tiến hành siết bulong, vòng bích thép sẽ truyền lực ép trực tiếp lên vành của stub end nhựa, nén chặt lớp gioăng nằm giữa hai bề mặt tiếp xúc. Lực ép này tạo ra một mặt phẳng kín khít hoàn toàn, chịu được áp lực của lưu chất bên trong hệ thống mà không gây ra hiện tượng rò rỉ hay biến dạng ống nhựa.

Phân loại bích nối HDPE D110 phổ biến trên thị trường

Việc lựa chọn đúng loại bích nối HDPE D110 phụ thuộc rất lớn vào thiết bị đầu cuối mà bạn muốn kết nối. Dưới đây là cách phân loại dựa trên các tiêu chuẩn kỹ thuật hiện hành:

Theo tiêu chuẩn mặt bích (Standard)

Đây là yếu tố quyết định việc bạn có thể xỏ bulong qua lỗ hay không.

• Tiêu chuẩn BS4504 (PN10/PN16): Rất phổ biến tại Việt Nam, dùng cho các dự án cấp thoát nước và PCCC.

• Tiêu chuẩn JIS (10K/16K): Thường dùng trong các hệ thống có máy móc từ Nhật Bản hoặc Hàn Quốc.

• Tiêu chuẩn ANSI: Dùng cho các công trình theo hệ tiêu chuẩn Mỹ, thường có kích thước lỗ và khoảng cách tâm lỗ khác biệt hoàn toàn với BS hay JIS.

Theo vật liệu vòng bích

• Thép mạ kẽm nhúng nóng: Lựa chọn kinh tế, độ bền cao, chống gỉ tốt trong môi trường nước thông thường.

• Inox (304/316): Dùng cho môi trường hóa chất, nước thải hoặc các khu vực gần biển để tránh ăn mòn hóa học.

Theo kiểu dáng Stub end

• Stub end ngắn: Tiết kiệm chi phí, dùng khi không gian lắp đặt hạn chế.

• Stub end dài: Dễ dàng hơn cho việc đưa máy hàn nhiệt đối đầu vào thao tác, mối hàn thường ổn định hơn.

Thông số kỹ thuật bích nối HDPE D110 cần nắm vững

Để tránh trường hợp mua về nhưng không lắp được, kỹ thuật viên cần đặc biệt lưu ý các thông số sau của bích nối HDPE D110:

1. Đường kính ống (D): 110mm (Tương đương kích thước danh nghĩa DN100 của van kim loại).

2. Áp suất làm việc (PN): Phải đồng bộ với ống và van. Thường là PN10 (10 Bar) hoặc PN16 (16 Bar).

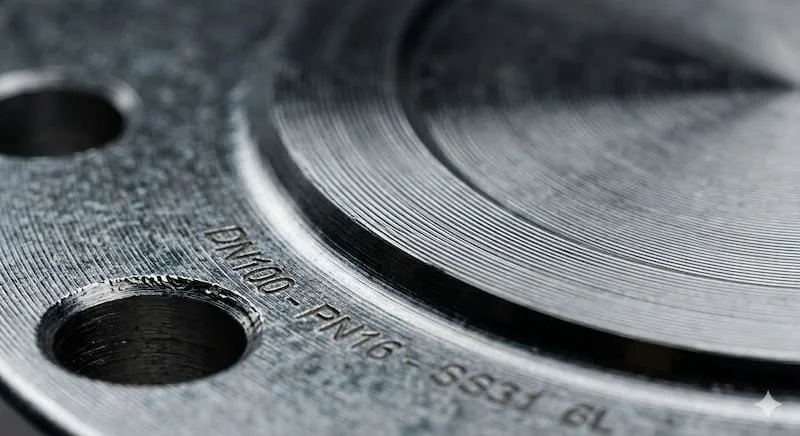

3. Đường kính vòng lỗ bulong (PCD): Khoảng cách giữa tâm các lỗ bulong đối diện. Nếu PCD của vòng bích thép lệch dù chỉ 2mm so với mặt bích của van, bạn sẽ không thể bắt bulong.

4. Số lỗ bulong: Với D110 tiêu chuẩn PN10/PN16, thường sẽ có 8 lỗ bulong.

5. Độ dày vòng bích: Vòng bích thép phải đủ độ dày để không bị vênh khi siết lực lớn.

Insight chuyên gia: Sai lầm phổ biến nhất là chọn stub end PN10 nhưng lại dùng vòng bích thép tiêu chuẩn JIS 10K cho một cái van tiêu chuẩn BS PN16. Kết quả là các lỗ bulong sẽ không khớp nhau, gây lãng phí thời gian và chi phí.

So sánh nối bích HDPE vs Hàn nhiệt đối đầu trực tiếp

Nhiều người thắc mắc tại sao không hàn trực tiếp mà phải dùng bích. Bảng so sánh dưới đây sẽ làm rõ:

Kết luận: Nối bích là giải pháp bắt buộc khi cần kết nối ống với các thiết bị ngoại vi hoặc tại các vị trí định kỳ cần tháo dỡ để kiểm tra.

Ứng dụng thực tế và sai lầm thường gặp khi thi công

Ứng dụng của nối bích HDPE D110

Với kích thước phi 110mm, phương pháp nối bích này xuất hiện dày đặc trong:

• Hệ thống PCCC: Kết nối ống HDPE dẫn nước ngầm với trụ cứu hỏa hoặc tủ van.

• Trạm bơm nước thải: Nối ống dẫn với máy bơm chìm hoặc các loại van một chiều, van chặn.

• Công trình hạ tầng đô thị: Các điểm đấu nối giữa trục chính HDPE và các cụm đồng hồ đo nước cỡ lớn.

Những sai lầm "xương máu"

• Không dùng gioăng hoặc dùng sai loại: Nhiều người chủ quan cho rằng mặt nhựa của stub end ép vào mặt bích sắt là đủ kín. Tuy nhiên, nếu không có gioăng cao su, dưới áp suất cao, nước chắc chắn sẽ thấm qua các khe hở li ti.

• Siết bulong không đều: Siết chặt một bên trước rồi mới siết bên kia sẽ làm mặt bích bị vênh, dẫn đến nứt vành stub end hoặc rò rỉ.

• Nhầm lẫn giữa D110 và DN100: Trong ngành nhựa, D110 là đường kính ngoài, còn trong ngành van, DN100 là đường kính trong. Về mặt kỹ thuật, bích D110 nhựa sẽ khớp với van DN100 kim loại.

Checklist hướng dẫn cách bích nối HDPE D110 đúng kỹ thuật

Để đảm bảo mối nối bền bỉ trên 50 năm, hãy tuân thủ quy trình sau:

1. Hàn stub end: Sử dụng máy hàn nhiệt đối đầu để hàn stub end vào ống HDPE D110. Đảm bảo mối hàn có vành nhựa đều và không có bọt khí.

2. Vệ sinh bề mặt: Lau sạch bề mặt phẳng của stub end và mặt bích thiết bị. Chỉ một hạt cát nhỏ cũng có thể làm hỏng độ kín.

3. Lắp vòng bích và gioăng: Lồng vòng bích thép vào ống trước khi hàn hoặc dùng loại bích thép hở (nếu thay thế). Đặt gioăng cao su vào giữa hai mặt bích.

4. Căn chỉnh: Đảm bảo hai mặt bích song song và các lỗ bulong trùng khớp nhau.

5. Siết bulong (Quan trọng nhất): Siết theo sơ đồ hình sao hoặc đối xứng. Đừng siết quá chặt ngay lập tức, hãy siết nhẹ vòng 1, tăng lực ở vòng 2 và siết chặt ở vòng 3 để lực ép dàn đều.

FAQ - Câu hỏi thường gặp về bích nối HDPE D110

1. Ống HDPE D110 thì dùng mặt bích size bao nhiêu?

Bạn cần dùng bộ stub end D110 và vòng bích thép DN100 (tương ứng với phi 114mm của thép).

2. Có thể nối trực tiếp ống HDPE vào bích thép mà không cần stub end không?

Không. Ống HDPE không có vành để giữ vòng bích, bạn bắt buộc phải hàn stub end vào đầu ống để tạo "vai" chặn lực ép.

3. Tại sao mối nối bích của tôi bị rỉ nước dù đã siết rất chặt?

Có thể do bạn đã siết lệch làm gioăng bị biến dạng, hoặc mặt bích của bạn bị vênh. Hãy nới lỏng và siết lại theo đối xứng.

4. Dùng bích tiêu chuẩn BS hay JIS tốt hơn cho ống HDPE?

Không có cái nào "tốt hơn", chỉ có cái nào "phù hợp hơn". Bạn phải xem cái van hoặc thiết bị hiện tại đang theo chuẩn nào thì mua vòng bích theo chuẩn đó.

Kết luận

Nối bích HDPE D110 không chỉ là một thao tác lắp ghép cơ học mà là một kỹ thuật đòi hỏi sự chính xác về thông số và quy trình. Việc chọn đúng bộ phụ kiện (Stub end, vòng bích, gioăng) theo cùng một hệ tiêu chuẩn và áp suất (PN) là chìa khóa để hệ thống vận hành an toàn, tránh những sự cố rò rỉ gây lãng phí và nguy hiểm.
