Mặt bích PN16: Giải mã thông số kỹ thuật và bí quyết lựa chọn tối ưu cho hệ thống

Bạn đang cầm trên tay một bản vẽ thiết kế đường ống và bắt gặp ký hiệu mặt bích PN16. Theo thói quen, nhiều người lập tức mặc định rằng đây là loại bích chịu được áp suất 16 bar trong mọi điều kiện vận hành. Tuy nhiên, sự thật không đơn giản như vậy. Trong thực tế kỹ thuật, việc hiểu sai bản chất của thông số PN (Pressure Nominal) là nguyên nhân hàng đầu dẫn đến tình trạng rò rỉ lưu chất, biến dạng mặt bích, hoặc thậm chí là vỡ hệ thống khi đưa vào hoạt động chính thức.

Việc chọn sai tiêu chuẩn mặt bích không chỉ gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ mất an toàn lao động nghiêm trọng. Để giúp bạn có cái nhìn chuẩn xác nhất, bài viết này sẽ phân tích chuyên sâu về mặt bích PN 16 từ góc độ chuyên gia. Chúng ta sẽ cùng bóc tách ý nghĩa thực sự của con số 16, cách phân biệt các loại vật liệu và những lưu ý "sống còn" khi lắp đặt để đảm bảo hệ thống vận hành bền bỉ theo thời gian.

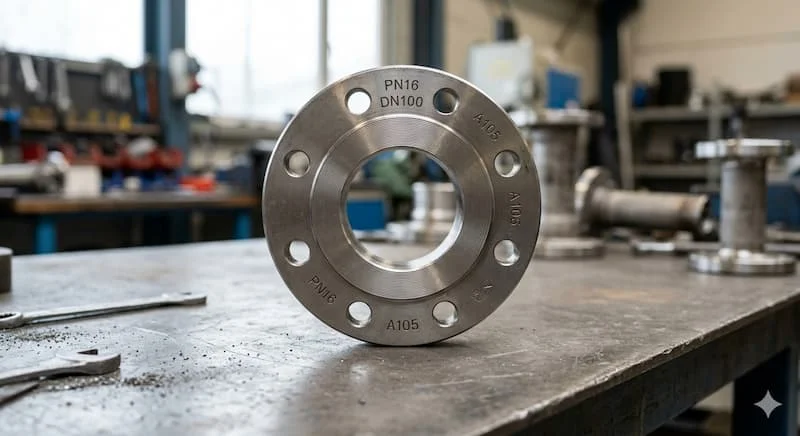

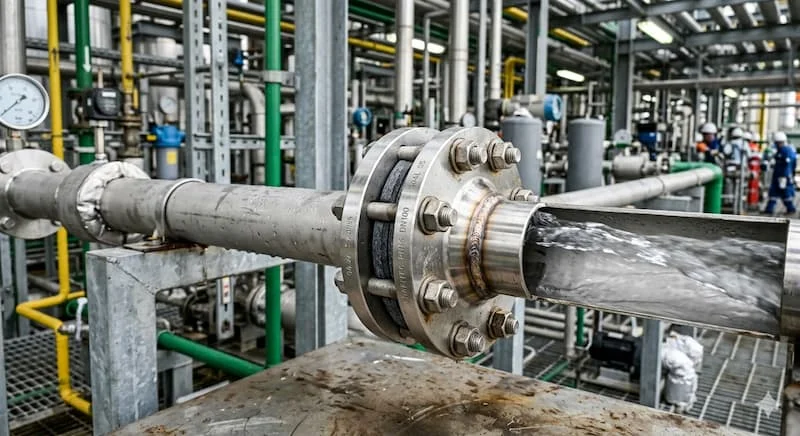

Mặt bích PN 16 là gì? Ý nghĩa thực sự của thông số PN16

Để hiểu rõ về mặt bích PN 16, trước tiên chúng ta cần định nghĩa đúng về ký hiệu PN. PN là viết tắt của Pressure Nominal (Áp suất danh định), một thông số được quy định theo các tiêu chuẩn châu Âu như DIN (Đức) hoặc EN (Châu Âu).

Về mặt kỹ thuật, mặt bích PN 16 là loại phụ kiện cơ khí được thiết kế để chịu được áp suất vận hành tối đa là 16 bar ở điều kiện nhiệt độ tiêu chuẩn (thường là 20°C). Tuy nhiên, có một điểm cốt lõi mà các kỹ sư cần lưu ý: PN16 không phải là áp suất làm việc thực tế tuyệt đối trong mọi môi trường.

Bản chất của khả năng chịu lực của mặt bích phụ thuộc mật thiết vào hai yếu tố: Nhiệt độ và Vật liệu. Ví dụ, một mặt bích thép PN16 có thể chịu được 16 bar ở 20°C, nhưng khi nhiệt độ tăng lên 300°C, khả năng chịu áp suất của nó có thể giảm xuống chỉ còn khoảng 10-11 bar. Do đó, khẳng định "PN16 luôn chịu được 16 bar" là một hiểu lầm tai hại có thể dẫn đến sự cố hệ thống.

Thông số kỹ thuật mặt bích PN 16 cần biết

Một bộ mặt bích PN 16 đạt chuẩn không chỉ định danh qua áp suất mà còn thể hiện qua hệ thống kích thước hình học nghiêm ngặt. Việc nắm vững các thông số này giúp quá trình mua sắm và lắp đặt diễn ra trơn tru, tránh tình trạng "râu ông nọ chắp cằm bà kia".

• Dải kích thước danh định (DN): Mặt bích PN 16 rất phổ biến, trải dài từ các kích cỡ nhỏ như DN15, DN25 cho đến các hệ thống lớn DN1000 hoặc hơn.

• Đường kính vòng bu lông (PCD): Đây là thông số quan trọng nhất để lắp ghép. PCD xác định vị trí tâm của các lỗ bu lông. Nếu PCD lệch dù chỉ 1mm, bạn sẽ không thể xỏ bu lông qua hai mặt bích để kết nối.

• Số lượng và kích thước lỗ bu lông: Tùy theo kích thước DN mà số lượng lỗ bu lông sẽ thay đổi (thường là 4, 8, 12, 16... lỗ). Độ dày của thân bích cũng sẽ tăng dần theo kích thước đường kính để đảm bảo độ cứng vững.

• Vật liệu chế tạo: Phổ biến nhất là thép carbon (A105, Q235), inox (SUS304, SUS316) và gang (GG25, GGG40). Mỗi loại vật liệu sẽ có bảng tra "Pressure-Temperature Rating" riêng biệt.

Insight chuyên gia: Sai lệch chỉ một thông số nhỏ như độ dày hoặc khoảng cách lỗ bu lông sẽ khiến việc lắp đặt trở nên bất khả thi, gây đình trệ tiến độ thi công toàn dự án.

Phân loại mặt bích PN 16 phổ biến trên thị trường

Trong thực tế, mặt bích PN 16 được sản xuất với nhiều kiểu dáng khác nhau để tối ưu cho từng phương thức hàn và môi trường lưu chất:

1. Phân loại theo kiểu kết nối

• Mặt bích rỗng (Slip-on - SO): Loại này trượt trên đường ống và được hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt nhưng khả năng chịu rung động kém hơn loại hàn cổ.

• Mặt bích hàn cổ (Weld Neck - WN): Có phần cổ dài được vát mép để hàn đối đầu với ống. Đây là lựa chọn số 1 cho các hệ thống chịu áp suất cao và biến thiên nhiệt độ liên tục.

• Mặt bích mù (Blind Flange): Dùng để bịt đầu ống hoặc các cửa chờ, cho phép kiểm tra hoặc mở rộng hệ thống sau này.

• Mặt bích hàn bọc sọc (Socket Weld - SW): Thường dùng cho các kích thước ống nhỏ, nơi mối hàn cần độ kín khít cao.

2. Phân loại theo bề mặt tiếp xúc (Face)

• Mặt lồi (RF - Raised Face): Có một phần gờ lên quanh lỗ thoát, giúp tập trung áp lực lên gioăng (gasket), tăng độ kín cho hệ thống.

• Mặt phẳng (FF - Flat Face): Bề mặt hoàn toàn phẳng, thường dùng cho bích gang để tránh gây gãy bích khi siết bu lông quá chặt.

So sánh PN16 với PN10, PN25 và Class 150

Sự nhầm lẫn giữa các tiêu chuẩn áp suất là lỗi phổ biến nhất trong thu mua vật tư kỹ thuật. Dưới đây là bảng so sánh nhanh để bạn có cái nhìn tổng quan:

Phân tích chuyên sâu:

Mặc dù Class 150 (hệ Mỹ) có khả năng chịu áp tương đương khoảng 20 bar (cao hơn PN16), nhưng bạn không thể lắp lẫn hai loại này với nhau. Khoảng cách lỗ bu lông và đường kính ngoài của chúng hoàn toàn khác biệt. Việc cố tình "độ" lại lỗ bu lông để lắp lẫn là hành vi phá hoại kết cấu kỹ thuật, cực kỳ nguy hiểm.

Khi nào nên sử dụng mặt bích PN 16?

Mặt bích PN 16 được coi là "tiêu chuẩn vàng" trong các ngành công nghiệp nhờ sự cân bằng giữa chi phí và khả năng chịu tải.

1. Ứng dụng phổ biến

• Hệ thống cấp thoát nước: Đây là môi trường hoạt động chính của PN16. Áp suất nước đô thị thường dao động từ 4-10 bar, vì vậy PN16 cung cấp một hệ số an toàn lý tưởng.

• Phòng cháy chữa cháy (PCCC): Các trạm bơm và đường ống dẫn nước chữa cháy thường yêu cầu PN16 để đảm bảo chịu được áp lực đột ngột khi kích hoạt máy bơm công suất lớn.

• Hệ thống HVAC: Dẫn nước lạnh cho Chiller hoặc nước nóng trong các tòa nhà cao tầng.

2. Lời khuyên khi lựa chọn

Bạn nên chọn mặt bích PN 16 khi áp suất làm việc thường xuyên của hệ thống nằm trong khoảng 10-13 bar. Việc chọn PN10 trong trường hợp này là quá sát ngưỡng, dễ gây rủi ro; ngược lại, chọn PN25 lại gây lãng phí ngân sách không cần thiết. Tuy nhiên, nếu môi trường là hóa chất ăn mòn hoặc hơi nóng trên 200°C, hãy ưu tiên chất liệu inox 316 để đảm bảo độ bền.

Cách chọn mặt bích PN16 đúng chuẩn (Checklist kỹ thuật)

Để đảm bảo bạn mua đúng loại vật tư và lắp đặt an toàn, hãy tuân thủ checklist sau:

• Xác định áp suất và nhiệt độ: Đừng chỉ nhìn vào con số 16 bar, hãy tra bảng giảm áp theo nhiệt độ của vật liệu tương ứng.

• Kiểm tra sự tương thích vật liệu: Nếu ống là inox, bích phải là inox. Việc lắp bích thép cho ống inox sẽ gây ra ăn mòn điện hóa tại điểm tiếp xúc.

• Chọn kiểu mặt (Face): Đảm bảo mặt bích và mặt thiết bị (van, bơm) phải cùng loại RF hoặc cùng loại FF.

• Tiêu chuẩn chế tạo: Phải xác định rõ là tiêu chuẩn DIN 2576, DIN 2502 hay EN 1092-1 để khớp chính xác về kích thước.

Hướng dẫn lắp đặt an toàn:

1. Vệ sinh sạch bề mặt bích và gioăng làm kín.

2. Đặt gioăng vào tâm, không dùng keo dán nếu không được yêu cầu.

3. Siết bu lông theo hình sao: Luôn siết các cặp bu lông đối diện nhau để lực ép được phân bổ đều, tránh tình trạng vênh bích gây rò rỉ.

4. Kiểm tra áp lực (Hydrotest) trước khi đưa vào vận hành chính thức.

Câu hỏi thường gặp về mặt bích PN16 (FAQ)

1. PN16 có thực sự chịu được 16 bar không?

Có, nhưng chỉ ở nhiệt độ môi trường (khoảng 20°C). Khi nhiệt độ tăng cao, khả năng chịu áp sẽ giảm dần theo biểu đồ vật liệu.

2. PN16 có thay thế cho PN10 được không?

Về lý thuyết áp suất là được vì PN16 khỏe hơn. Tuy nhiên, bạn cần kiểm tra PCD (vòng lỗ bu lông). Ở một số kích thước DN lớn, lỗ bu lông của PN10 và PN16 khác nhau nên không lắp chung được.

3. Nên chọn inox hay thép cho mặt bích PN16?

Chọn thép cho các hệ thống nước sạch, dầu, khí nén thông thường để tiết kiệm chi phí. Chọn inox 304/316 cho môi trường thực phẩm, hóa chất hoặc nơi có độ ẩm cao dễ rỉ sét.

4. Tại sao mặt bích PN16 của tôi bị rò rỉ dù áp suất chỉ 10 bar?

Nguyên nhân thường do: siết bu lông không đều, chọn sai loại gioăng (gasket), hoặc bề mặt bích bị trầy xước trong quá trình vận chuyển.

Kết luận

Mặt bích PN16 là một thành phần không thể thiếu trong cơ sở hạ tầng công nghiệp hiện đại. Việc hiểu đúng bản chất "danh định" của thông số PN16 không chỉ giúp bạn thiết kế hệ thống an toàn hơn mà còn tối ưu hóa chi phí đầu tư. Hãy nhớ rằng: Kỹ thuật là sự chính xác, một sai sót nhỏ trong việc chọn tiêu chuẩn bích cũng có thể dẫn đến những hậu quả kinh tế lớn.
