Grooved Coupling là gì? Giải pháp kết nối ống nhanh tối ưu cho hệ thống PCCC và HVAC

Trong lĩnh vực thi công cơ điện hiện đại, áp lực về tiến độ và chi phí nhân công luôn là bài toán đau đầu đối với các nhà thầu. Khi triển khai các hệ thống quy mô lớn như phòng cháy chữa cháy (PCCC) hay điều hòa thông gió (HVAC), việc sử dụng phương pháp hàn truyền thống thường bộc lộ nhiều nhược điểm: thi công chậm, đòi hỏi thợ hàn tay nghề cao, nguy cơ cháy nổ tại công trường và cực kỳ khó khăn khi cần bảo trì, thay đổi thiết kế.

Để giải quyết triệt để vấn đề này, grooved coupling (khớp nối rãnh) đã ra đời và trở thành tiêu chuẩn vàng trong ngành cơ khí xây dựng. Đây là giải pháp kết nối cơ khí không cần hàn, cho phép lắp đặt cực nhanh mà vẫn đảm bảo độ kín khít tuyệt đối và khả năng chịu áp suất cao. Tuy nhiên, để hệ thống vận hành bền bỉ, việc hiểu rõ kỹ thuật tạo rãnh và lựa chọn loại khớp nối rãnh phù hợp là điều kiện tiên quyết. Bài viết dưới đây sẽ phân tích chi tiết từ góc nhìn chuyên gia về giải pháp công nghệ này.

Grooved coupling là gì? Kiến thức nền tảng về khớp nối rãnh

Grooved coupling là một loại khớp nối cơ khí được thiết kế để liên kết hai đoạn ống (hoặc ống với phụ kiện) đã được tạo rãnh ở đầu. Thay vì dùng nhiệt để nóng chảy kim loại như phương pháp hàn, khớp nối rãnh sử dụng lực ép cơ khí từ các bulong để khóa chặt các đầu ống lại với nhau thông qua một vòng đệm cao su chuyên dụng.

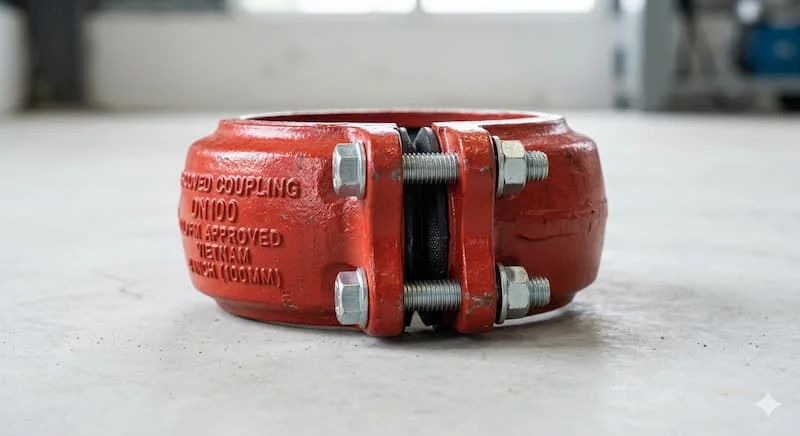

Cấu tạo cơ bản của một bộ khớp nối rãnh bao gồm:

• Vỏ khớp nối (Housing): Thường được làm bằng gang dẻo (Ductile Iron), gồm hai nửa đối xứng ôm trọn rãnh ống.

• Gioăng cao su (Gasket): Thành phần quan trọng nhất để tạo độ kín, nằm bên trong vỏ.

• Bulong và đai ốc (Bolts & Nuts): Dùng để siết chặt hai nửa vỏ, tạo lực ép lên gioăng và khóa vào rãnh ống.

Nguyên lý hoạt động của khớp nối rãnh

Nguyên lý của hệ thống này dựa trên sự kết hợp giữa khóa cơ khí và làm kín bằng áp lực. Khi ống được tạo rãnh, phần gờ của vỏ khớp nối rãnh sẽ khớp hoàn toàn vào rãnh đó, ngăn chặn việc ống bị tuột ra dưới áp lực nước. Đồng thời, gioăng cao su được thiết kế theo dạng hình chữ C đặc biệt; khi có áp suất dòng chảy bên trong, áp lực này sẽ đẩy môi gioăng ép sát hơn vào bề mặt ống, giúp hệ thống càng kín hơn khi áp suất càng cao.

Phân loại khớp nối rãnh phổ biến trong công nghiệp

Không phải mọi khớp nối rãnh đều giống nhau. Tùy vào yêu cầu về độ ổn định hay khả năng co giãn của đường ống, người ta chia thành hai loại chính:

1. Rigid Coupling (Khớp nối cứng)

Loại này được thiết kế để giữ cho hai đầu ống cố định hoàn toàn, không cho phép có bất kỳ sự xê dịch hay lệch tâm nào sau khi lắp đặt.

• Ưu điểm: Tạo ra hệ thống chắc chắn như mối hàn.

• Ứng dụng: Dùng cho các trục ống đứng, các đoạn ống dài cần độ thẳng tuyệt đối hoặc tại các vị trí gần thiết bị cố định.

2. Flexible Coupling (Khớp nối mềm)

Loại này cho phép các đoạn ống có một độ lệch góc nhất định hoặc co giãn dọc trục nhẹ.

• Ưu điểm: Hấp thụ rung động từ máy bơm, bù đắp sự giãn nở nhiệt của đường ống và chịu được các tác động địa chấn nhẹ.

• Ứng dụng: Dùng tại các khu vực gần máy bơm, máy chiller hoặc các đoạn ống đi qua khe co giãn của tòa nhà.

Bảng so sánh nhanh:

Thông số kỹ thuật khớp nối rãnh và Insight lựa chọn

Để hệ thống không xảy ra sự cố rò rỉ, việc nắm vững thông số kỹ thuật là bắt buộc. Một bộ khớp nối rãnh đạt chuẩn cần chú ý:

1. Kích thước (Size): Tính theo DN (DN50, DN100...) hoặc Inch (2", 4"...). Lưu ý đường kính ngoài của ống thép (OD) phải tương thích với tiêu chuẩn của coupling.

2. Vật liệu vỏ: Chủ yếu là gang dẻo (ASTM A536). Vật liệu này có độ bền kéo cao và khả năng chống va đập tốt hơn gang xám thông thường.

3. Vật liệu Gioăng (Gasket): Đây là "tử huyệt" của hệ thống.

   • EPDM: Dùng cho nước lạnh, nước nóng, khí nén không dầu.

   • NBR: Dùng cho hệ thống dẫn dầu, nhiên liệu.

   • Silicone: Dùng cho môi trường nhiệt độ cực cao.

4. Áp lực làm việc: Thường đạt mức 300 PSI (tương đương 20 bar) hoặc cao hơn tùy dòng sản phẩm chuyên dụng.

Insight chuyên gia: Rất nhiều trường hợp rò rỉ không phải do khớp nối hỏng mà do chọn sai loại gioăng. Chẳng hạn, dùng gioăng EPDM cho hệ thống có lẫn dầu sẽ khiến gioăng bị trương nở và mủn ra chỉ sau một thời gian ngắn.

So sánh khớp nối rãnh với phương pháp Hàn và Mặt bích

Kết luận: Khớp nối rãnh là sự lựa chọn tối ưu cho các công trình có tiến độ gấp, đòi hỏi tính thẩm mỹ cao và giảm thiểu rủi ro cháy nổ tại công trường.

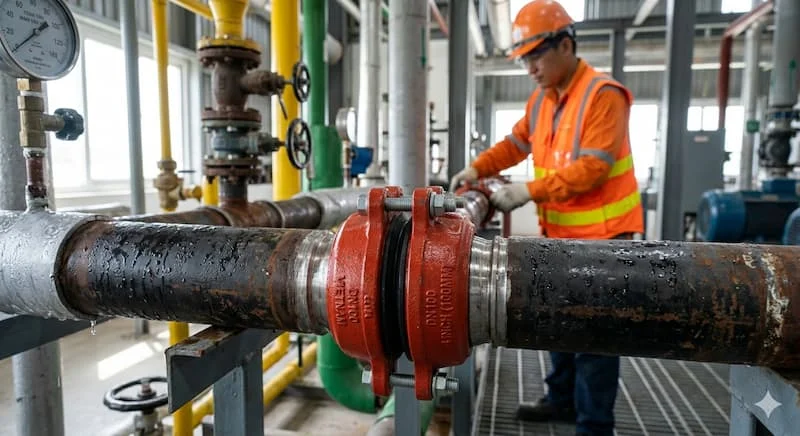

Ứng dụng thực tế của khớp nối rãnh

Khớp nối rãnh không chỉ là một phụ kiện, nó là nền tảng của các hệ thống hạ tầng hiện đại:

• Hệ thống PCCC: Đây là ứng dụng phổ biến nhất. Khớp nối rãnh giúp lắp đặt nhanh hàng nghìn đầu sprinkler và đường ống trục chính mà không lo cháy nổ.

• Hệ thống HVAC: Sử dụng trong đường ống nước lạnh (chilled water) để giảm rung động từ chiller và máy bơm truyền vào đường ống tòa nhà.

• Cấp nước công nghiệp: Dùng trong các nhà máy xử lý nước, hệ thống dẫn nước sản xuất nhờ khả năng tháo lắp linh hoạt để vệ sinh đường ống.

Sai lầm thường gặp khi sử dụng

• Tạo rãnh (Grooving) sai chuẩn: Rãnh quá sâu sẽ làm yếu thành ống, rãnh quá nông sẽ khiến coupling không ngàm chặt được, dẫn đến tuột ống khi có áp.

• Siết bulong không đều: Khiến hai nửa vỏ không khít, làm lệch gioăng bên trong gây rò rỉ cục bộ.

Hướng dẫn lắp đặt khớp nối rãnh đúng kỹ thuật

Để đảm bảo mối nối "lắp một lần dùng mãi mãi", hãy tuân thủ checklist sau:

1. Kiểm tra đầu ống: Đảm bảo rãnh ống được cán đúng độ sâu và bề mặt từ rãnh đến đầu ống phải nhẵn, không có gờ sắc làm rách gioăng.

2. Lắp gioăng: Thoa một lớp mỡ bôi trơn chuyên dụng (silicone-based) lên môi gioăng. Lồng gioăng vào một đầu ống trước, sau đó căn chỉnh đầu ống thứ hai và kéo gioăng sao cho nằm giữa hai đầu ống.

3. Lắp vỏ coupling: Đặt hai nửa vỏ khớp nối ôm lấy gioăng, đảm bảo phần gờ của vỏ nằm gọn trong rãnh ống.

4. Siết bulong: Xỏ bulong và siết đai ốc đều hai bên. Lưu ý: Siết đều từng bên một để vỏ áp sát đồng đều vào ống, tránh hiện tượng vênh.

FAQ - Câu hỏi thường gặp về khớp nối rãnh

1. Grooved coupling có chịu được áp lực cao không?

Có. Hầu hết các loại khớp nối rãnh tiêu chuẩn cho PCCC đều chịu được áp suất lên đến 300 PSI (20 bar), một số dòng cao cấp có thể chịu đến 600 PSI hoặc hơn.

2. Tại sao nên dùng khớp nối rãnh thay cho mặt bích?

Khớp nối rãnh nhẹ hơn, lắp nhanh hơn (chỉ dùng 2 bulong so với 4-8 bulong của mặt bích) và có khả năng giảm chấn, điều mà mặt bích không làm được.

3. Khớp nối rãnh có cần bảo trì định kỳ không?

Hệ thống này rất bền. Tuy nhiên, nên kiểm tra tình trạng gioăng nếu hệ thống hoạt động trong môi trường nhiệt độ biến thiên mạnh hoặc có hóa chất.

4. Dùng cho ống nhựa được không?

Có các dòng khớp nối rãnh chuyên dụng cho ống nhựa HDPE hoặc PVC, nhưng ống phải có độ dày thành ống đủ lớn để cán rãnh.

5. Có thể tái sử dụng coupling không?

Có thể tái sử dụng phần vỏ gang và bulong. Tuy nhiên, chuyên gia khuyên nên thay gioăng mới khi tháo ra lắp lại để đảm bảo độ kín tuyệt đối.

Kết luận

Grooved coupling không chỉ đơn thuần là một giải pháp kết nối, mà là cuộc cách mạng giúp tối ưu hóa hiệu suất thi công cơ điện. Việc lựa chọn đúng loại khớp nối cứng hay mềm, kết hợp với vật liệu gioăng phù hợp sẽ quyết định sự thành bại và an toàn của toàn bộ hệ thống PCCC hay HVAC.
