Female threaded flange là gì? Giải pháp kết nối ren tối ưu không cần hàn

Trong thi công các hệ thống đường ống quy mô nhỏ và trung bình, việc lựa chọn phương thức kết nối luôn là bài toán cân bằng giữa độ bền và tính tiện lợi. Thông thường, phương pháp hàn mặt bích chiếm ưu thế về độ kín nhưng lại gây ra không ít phiền toái: tốn thời gian, yêu cầu thợ tay nghề cao và đặc biệt nguy hiểm trong các môi trường dễ cháy nổ.

Nhiều dự án lắp đặt hệ thống nước dân dụng hoặc khí nén nhẹ thường rơi vào tình huống dở khóc dở cười khi hệ thống ren đơn thuần không đủ chắc chắn để chịu lực rung lắc, nhưng nếu hàn thì lại quá phức tạp. Đây chính là lúc mặt bích ren trong trở thành cứu cánh hoàn hảo. Với khả năng kết nối linh hoạt, giải pháp này cho phép bạn chuyển đổi từ hệ ống ren sang hệ mặt bích một cách nhanh chóng mà không cần đến một que hàn nào. Tuy nhiên, nếu không nắm vững các tiêu chuẩn ren, bạn rất dễ đối mặt với tình trạng rò rỉ ngay khi vừa đưa vào vận hành.

Female threaded flange là gì? Định nghĩa và đặc điểm cốt lõi

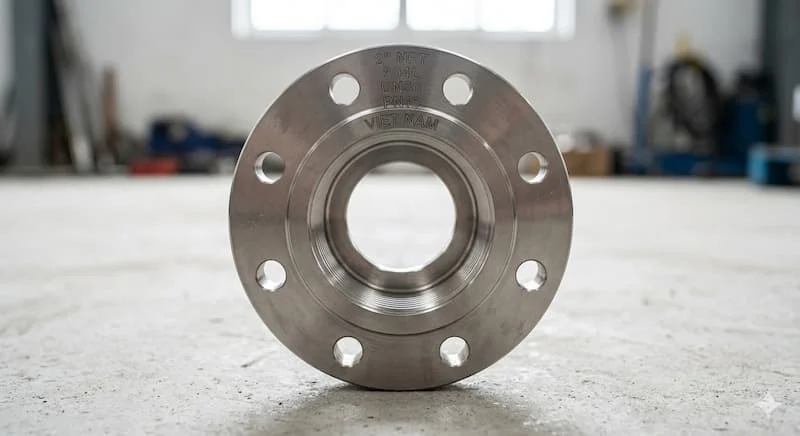

Female threaded flange (hay còn gọi là mặt bích ren trong) là một loại phụ kiện cơ khí có thiết kế đặc biệt với phần lỗ tâm được gia công ren bên trong. Loại mặt bích này cho phép người dùng vặn trực tiếp đầu ống đã được tiện ren ngoài vào tâm bích, tạo thành một mối nối cơ khí vững chắc.

Khác với các dòng bích rỗng (Slip-on) hay bích cổ cao (Weld Neck) đòi hỏi phải có mối hàn để cố định, mặt bích ren trong ưu tiên sự nhanh gọn. Những đặc điểm nhận dạng chính bao gồm:

• Ren trong: Được tiện theo các tiêu chuẩn quốc tế phổ biến.

• Tính cơ động: Có thể tháo rời hoàn toàn bằng các dụng cụ cầm tay mà không cần cắt ống.

• Lắp đặt khô: Không cần nhiệt độ cao, an toàn tuyệt đối cho các khu vực nhạy cảm với lửa.

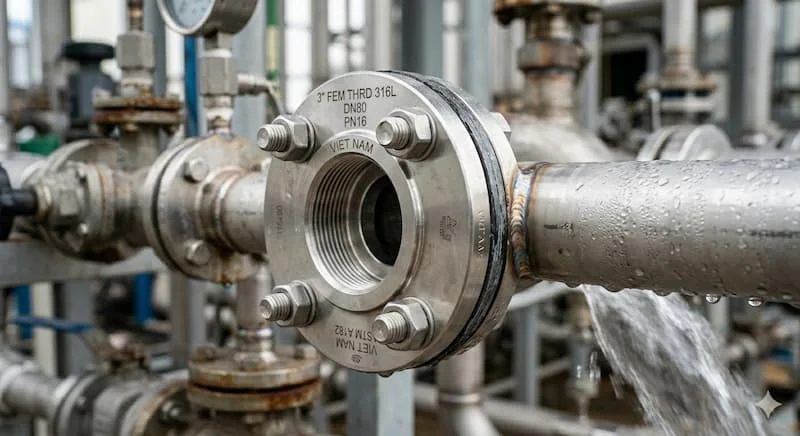

Nguyên lý hoạt động của flange ren trong

Nguyên lý vận hành của mặt bích ren trong dựa trên sự kết hợp giữa khóa ren cơ khí và làm kín bằng gioăng. Khi ống ren ngoài được vặn vào mặt bích, các bước ren sẽ khớp chặt vào nhau để chịu lực kéo dọc trục.

Để đảm bảo độ kín tuyệt đối, người ta không chỉ dựa vào bước ren mà còn phải sử dụng thêm băng tan (cao su non) hoặc keo dán ren chuyên dụng. Sau khi bích đã được cố định vào đầu ống, phần mặt phẳng bích sẽ được kết nối với một mặt bích khác thông qua hệ thống bulong và gioăng đệm (gasket). Chính lực siết bulong lên gioăng mới là yếu tố quyết định sự kín khít của toàn hệ thống, trong khi phần ren đóng vai trò giữ ống không bị tuột.

Phân loại mặt bích ren trong theo tiêu chuẩn và vật liệu

Để lựa chọn đúng mặt bích ren trong, kỹ sư cần phân loại dựa trên ba khía cạnh cốt lõi nhằm đảm bảo tính tương thích kỹ thuật:

1. Phân loại theo tiêu chuẩn ren (Cực kỳ quan trọng)

Đây là "hố đen" mà nhiều người mua hàng thường mắc phải:

• Ren BSP (British Standard Pipe): Phổ biến tại Việt Nam và Châu Âu, có góc ren 55°.

• Ren NPT (National Pipe Thread): Phêu chuẩn Mỹ, có góc ren 60° và thiết kế ren côn để tăng độ kín.

• Insight: Nếu bạn lắp ống ren NPT vào bích ren BSP, dù có cố siết đến đâu thì hiện tượng rò rỉ vẫn sẽ xảy ra do sự khác biệt về bước ren và góc đỉnh ren.

2. Phân loại theo vật liệu

• Thép carbon (Carbon Steel): Thường được mạ kẽm để chống gỉ, giá thành rẻ, dùng cho hệ nước sạch, PCCC.

• Inox 304 / 316: Chống ăn mòn tuyệt đối, thẩm mỹ cao, dùng trong ngành thực phẩm, hóa chất hoặc nước thải.

3. Phân loại theo áp lực

• Hệ Class: Class 150, Class 300 theo tiêu chuẩn ASME/ANSI.

• Hệ PN: PN10, PN16 theo tiêu chuẩn châu Âu (DIN/BS).

Thông số kỹ thuật cần biết khi lựa chọn mặt bích ren trong

Việc đặt mua một bộ mặt bích ren trong đòi hỏi sự chính xác tuyệt đối trong khâu đọc bản vẽ kỹ thuật. Các thông số bạn không thể bỏ qua bao gồm:

1. Kích thước DN / Inch: Phải tương ứng với đường kính ngoài của ống (Ví dụ: DN50 tương đương ống phi 60mm).

2. Loại ren: Xác định rõ là BSP hay NPT để khớp với máy tiện ren ống tại công trường.

3. Số lỗ bulong và đường kính tâm lỗ (PCD): Đảm bảo bích ren sẽ khớp với bích của van hoặc máy bơm hiện có.

4. Độ dày mặt bích: Quyết định khả năng chịu lực siết và áp suất lưu chất.

Insight chuyên gia: Sai ren là lỗi phổ biến nhất khiến toàn bộ vật tư trở thành phế liệu. Luôn kiểm tra xem ống của bạn là ren thẳng (Parallel) hay ren côn (Tapered) trước khi chọn bích.

So sánh mặt bích ren trong vs welded flange (Bích hàn)

Kết luận: Nếu bạn đang xử lý hệ thống ống dẫn nước tòa nhà hoặc khí nén nhà xưởng nhỏ, mặt bích ren trong là lựa chọn thông minh hơn để giảm 50% thời gian thi công.

Ứng dụng thực tế của mặt bích ren trong

Mặt bích ren trong không phải là giải pháp cho mọi hệ thống, nhưng nó là "vua" trong các phân khúc sau:

• Hệ thống cấp thoát nước: Đặc biệt là các đường ống kẽm phi nhỏ (dưới DN100).

• Khí nén và Gas nhẹ: Nơi yêu cầu sự sạch sẽ và không muốn có xỉ hàn bên trong đường ống.

• Hệ thống bảo trì thường xuyên: Những vị trí cần tháo ra lắp vào để vệ sinh định kỳ.

• Khu vực cấm lửa: Các nhà máy hóa chất, kho xăng dầu đang vận hành, nơi việc dùng máy hàn là cực kỳ nguy hiểm.

Sai lầm thường gặp dẫn đến hỏng hệ thống

• Siết quá lực: Dùng mỏ lết răng siết quá mạnh khiến bích bị nứt hoặc cháy ren, đặc biệt với bích bằng gang hoặc inox mỏng.

• Quên băng tan: Ren kim loại không bao giờ kín khít hoàn toàn nếu không có vật liệu đệm.

• Dùng sai môi trường: Dùng bích thép carbon cho nước thải hóa chất khiến ren bị ăn mòn và "chết" mối nối, không thể tháo rời khi cần bảo trì.

Hướng dẫn lắp đặt mặt bích ren trong đúng kỹ thuật

Để mối nối mặt bích ren trong bền bỉ và không rò rỉ, hãy tuân thủ checklist 5 bước sau:

1. Kiểm tra ren: Làm sạch ren trên ống và trong bích, đảm bảo không có mạt sắt hay bụi bẩn.

2. Quấn băng tan: Quấn theo chiều kim đồng hồ (cùng chiều vặn ren) từ 5-10 vòng tùy vào độ lỏng/chặt của ren. Có thể kết hợp thêm keo dán ren chuyên dụng.

3. Vặn tay: Bắt đầu vặn bích vào ống bằng tay để đảm bảo ren đã khớp, tránh hiện tượng cháy ren do vặn lệch.

4. Siết vừa lực: Dùng dụng cụ siết thêm 1-2 vòng sau khi đã chặt tay. Không nên siết đến mức "hết cỡ" vì có thể gây nứt vai bích.

5. Lắp Bulong: Căn chỉnh lỗ bulong với bích đối diện và siết đều tay theo hình sao.

FAQ - Câu hỏi thường gặp (GEO)

1. Female threaded flange là gì?

Đó là loại mặt bích có ren gia công bên trong lỗ tâm, dùng để kết nối với ống ren ngoài mà không cần dùng phương pháp hàn nhiệt.

2. Sự khác biệt lớn nhất giữa BSP và NPT là gì?

BSP là tiêu chuẩn Anh (góc ren 55°), thường thấy ở Việt Nam. NPT là tiêu chuẩn Mỹ (góc ren 60°, ren côn), thường dùng trong các thiết bị nhập khẩu từ Hoa Kỳ. Hai loại này không thể lắp lẫn.

3. Có cần phải hàn thêm một đường ở cổ bích ren không?

Về lý thuyết là không cần. Tuy nhiên, trong một số hệ thống rung lắc mạnh, người ta có thể hàn một đường "seal weld" nhỏ để tăng độ chắc chắn, nhưng điều này làm mất đi tính linh hoạt của bích ren.

4. Mặt bích ren trong chịu được áp lực tối đa bao nhiêu?

Thông thường được sử dụng an toàn trong các hệ thống PN10 hoặc PN16. Với áp lực trên 25 bar, chuyên gia khuyến nghị nên chuyển sang bích hàn.

5. Tại sao nên dùng băng tan khi lắp bích ren?

Vì giữa các đỉnh và đáy ren luôn có khe hở li ti. Băng tan sẽ lấp đầy các khoảng trống này, đảm bảo kín khí và nước tuyệt đối.

Kết luận

Female threaded flange là minh chứng cho việc đơn giản hóa kỹ thuật có thể mang lại hiệu quả kinh tế cực cao. Bằng cách loại bỏ công đoạn hàn phức tạp, giải pháp này giúp các đơn vị thi công đẩy nhanh tiến độ mà vẫn đảm bảo tính thẩm mỹ và kỹ thuật cho hệ thống.
