Côn thép hàn là gì? Thông số kỹ thuật và bí quyết lựa chọn chuẩn xác

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc thay đổi kích thước từ đường kính danh nghĩa (DN) lớn sang nhỏ là một yêu cầu kỹ thuật tất yếu. Tuy nhiên, việc kết nối trực tiếp hai đoạn ống không cùng kích cỡ là điều bất khả thi về mặt vật lý và thủy động học. Để giải quyết vấn đề này, côn thép hàn (hay còn gọi là bầu giảm thép) chính là giải pháp then chốt.

Dù là một phụ kiện phổ biến, nhưng không ít đơn vị thi công vẫn mắc phải những sai lầm nghiêm trọng như chọn sai loại côn đồng tâm/lệch tâm hoặc không chú trọng đến độ dày tiêu chuẩn. Những sai sót này không chỉ gây ra hiện tượng tụ khí, cản trở dòng chảy mà còn tiềm ẩn nguy cơ nứt vỡ mối hàn dưới áp lực cao. Bài viết này sẽ phân tích chuyên sâu về côn thép hàn để giúp bạn đưa ra lựa chọn đúng đắn nhất cho hệ thống của mình.

Côn thép hàn là gì? Định nghĩa và đặc điểm nền tảng

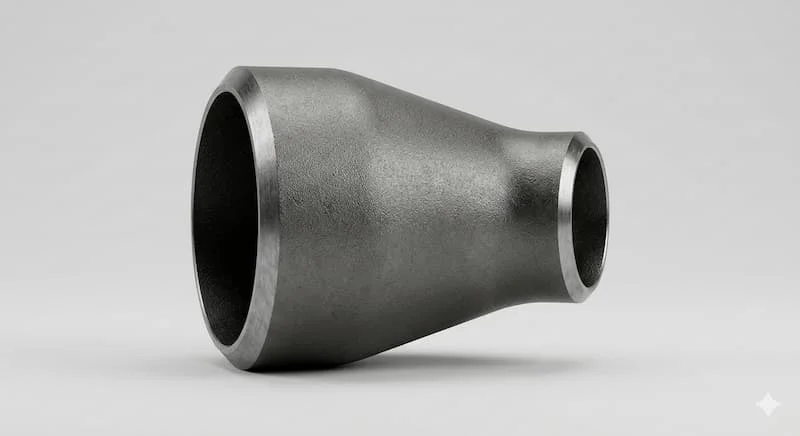

Côn thép hàn là loại phụ kiện đường ống được thiết kế để kết nối hai đoạn ống có đường kính khác nhau bằng phương pháp hàn đối đầu (butt-weld). Vai trò chính của nó là thu hẹp hoặc mở rộng dòng chảy một cách mượt mà, đảm bảo sự chuyển tiếp áp suất diễn ra ổn định bên trong hệ thống.

Một bộ côn thu thép hàn tiêu chuẩn sở hữu những đặc điểm nhận diện sau:

• Cấu tạo bất đối xứng: Hai đầu có đường kính khác nhau (ví dụ: DN100 giảm xuống DN50).

• Kết nối hàn: Hai đầu được vát mép (bevel ends) để phục vụ việc hàn kín, tạo ra mối liên kết phân tử bền vững.

• Độ kín tuyệt đối: Khác với các loại nối ren, phương pháp hàn loại bỏ hoàn toàn nguy cơ rò rỉ tại các điểm kết nối, ngay cả khi vận hành trong môi trường rung lắc mạnh.

Nguyên lý hoạt động và vai trò của bầu giảm thép

Nguyên lý hoạt động của côn thu thép hàn dựa trên sự thay đổi thiết diện ngang của dòng lưu chất. Khi lưu chất đi qua côn theo hướng giảm (từ đầu lớn sang đầu nhỏ), vận tốc dòng chảy sẽ tăng lên theo định luật bảo toàn khối lượng, đồng thời áp suất tĩnh có thể thay đổi tùy thuộc vào cấu hình hệ thống.

Vai trò quan trọng của côn thu thép hàn:

• Điều chỉnh lưu lượng: Giúp kiểm soát tốc độ và khối lượng lưu chất đi vào các thiết bị đầu cuối như van, máy bơm.

• Giảm áp lực cục bộ: Sự chuyển tiếp dần dần về kích thước giúp hạn chế hiện tượng sốc áp (water hammer) tại các điểm thay đổi đường kính.

• Tiết kiệm chi phí: Cho phép sử dụng ống nhỏ hơn cho các nhánh không yêu cầu lưu lượng lớn, giúp tối ưu hóa ngân sách vật tư.

Phân loại côn thu thép hàn phổ biến và phân tích ứng dụng

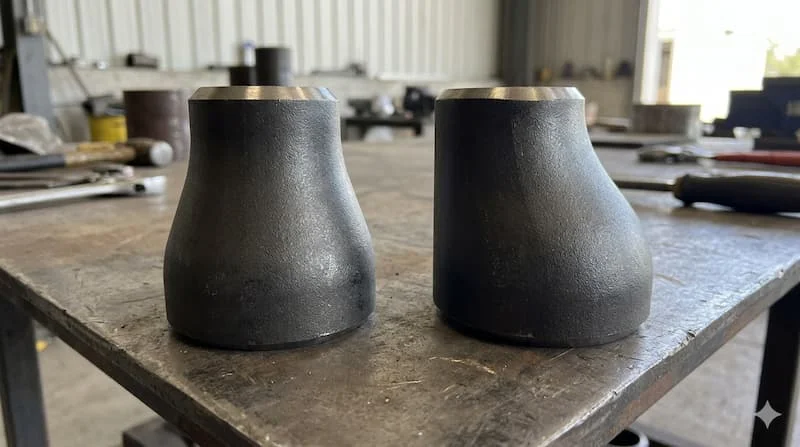

Việc lựa chọn loại côn thu thép hàn phụ thuộc vào hướng đi của đường ống (ngang hay đứng) và tính chất của lưu chất. Có hai loại chính:

1. Côn thép hàn đồng tâm (Concentric Reducer)

Đây là loại có tâm của hai đầu nằm trên một trục thẳng duy nhất. Hình dạng của nó giống như một chiếc phễu cân đối.

• Ưu điểm: Giữ cho dòng chảy đều, hướng dòng đi theo trục chính, dễ thi công.

• Ứng dụng: Thường dùng cho các đường ống lắp theo phương thẳng đứng (Vertical lines).

2. Côn thép hàn lệch tâm (Eccentric Reducer)

Loại này có một cạnh phẳng và tâm của hai đầu lệch nhau một khoảng nhất định.

• Ưu điểm: Giữ cho một mặt của đường ống luôn nằm trên cùng một mặt phẳng nằm ngang. Đặc biệt hiệu quả trong việc ngăn chặn hiện tượng túi khí (air pockets) hoặc lắng đọng cặn bẩn.

• Ứng dụng: Bắt buộc sử dụng cho các đường ống nằm ngang (Horizontal lines), đặc biệt là tại đầu hút của máy bơm.

Bảng so sánh nhanh:

Thông số kỹ thuật côn thu thép hàn: Những con số không biết nói dối

Để đặt mua hoặc kiểm tra chất lượng côn thu thép hàn, bạn cần nắm rõ các thông số kỹ thuật cốt lõi sau:

1. Kích thước danh nghĩa (DN): Phải xác định rõ DN đầu lớn và DN đầu nhỏ (ví dụ: DN150 x DN100).

2. Độ dày thành ống (Schedule): Đây là yếu tố sống còn. Các tiêu chuẩn phổ biến bao gồm SCH20, SCH40, SCH80... Độ dày của côn phải tương thích với độ dày của ống để đảm bảo chịu được cùng một mức áp suất vận hành.

3. Tiêu chuẩn sản xuất: Thường tuân theo tiêu chuẩn ASME B16.9 (tiêu chuẩn Mỹ cho phụ kiện hàn đối đầu) hoặc các tiêu chuẩn DIN, JIS tương đương.

4. Vật liệu cấu tạo: * Thép Carbon (A234 WPB): Dùng cho nước, dầu, khí thông thường.

   • Thép không gỉ (Inox 304/316): Dùng cho hóa chất, thực phẩm hoặc môi trường ăn mòn.

Insight chuyên gia: Sai lầm về độ dày (SCH) là lỗi phổ biến nhất. Nếu ống SCH40 nhưng bạn lắp côn thu thép hàn SCH20, mối hàn sẽ không khớp (bị bậc) và điểm này sẽ trở thành "tử huyệt" gây bục ống khi áp suất tăng đột ngột.

So sánh côn thu thép hàn vs côn nối ren: Khi nào nên chọn loại nào?

Kết luận: Côn thu thép hàn là lựa chọn bắt buộc cho các hệ thống công nghiệp áp suất cao, quy mô lớn. Côn ren chỉ nên dùng cho các hệ thống nước dân dụng hoặc khí nén nhẹ ở các size ống nhỏ.

Tại sao phải chọn đúng loại côn cho từng vị trí?

Việc lắp sai loại côn có thể dẫn đến những hậu quả dây chuyền:

• Tránh tụ khí (Air pocket): Trong hệ thống lắp ngang, nếu dùng côn đồng tâm, khí sẽ tích tụ ở phần trên của bầu giảm, gây ra hiện tượng xâm thực (cavitation) làm hỏng cánh máy bơm.

• Đảm bảo dòng chảy: Chọn đúng côn thu thép hàn giúp lưu chất lưu thông ổn định, không tạo ra các vùng xoáy (turbulence) gây mòn thành ống cục bộ.

• Tuổi thọ hệ thống: Sự đồng nhất về vật liệu và độ dày giúp mối hàn bền bỉ hơn dưới tác động của giãn nở nhiệt.

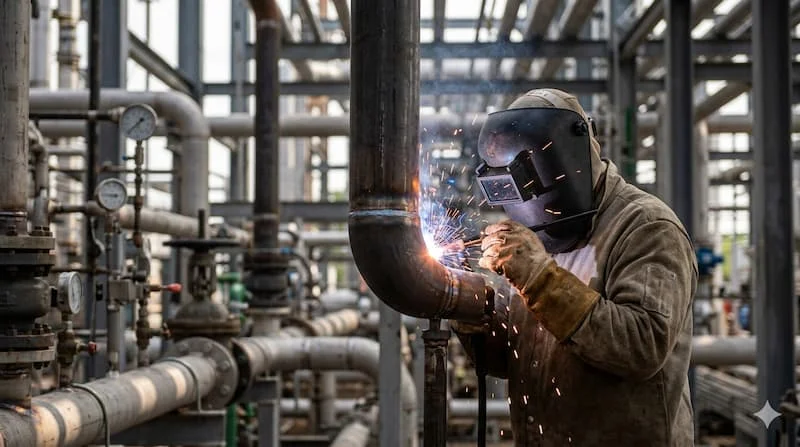

Ứng dụng thực tế của côn thu thép hàn

Bạn sẽ tìm thấy sự hiện diện của côn thu thép hàn trong hầu hết các công trình hạ tầng:

• Hệ thống PCCC: Kết nối từ trục chính DN150 vào các nhánh DN100 hoặc DN65.

• Trạm bơm cấp nước: Sử dụng côn lệch tâm ở đầu hút để đảm bảo bơm không bị "e" khí.

• Hệ thống HVAC: Chuyển đổi đường ống nước lạnh chiller để duy trì áp lực trong các tòa nhà cao tầng.

• Nhà máy lọc dầu, hóa chất: Nơi yêu cầu độ an toàn tuyệt đối tại các mối kết nối.

Sai lầm kinh điển: "Cái nào cũng là côn"

Một ca thực tế (Case study): Một nhà thầu lắp côn đồng tâm ở đường hút máy bơm nằm ngang thay vì dùng côn lệch tâm. Kết quả là máy bơm thường xuyên bị rung lắc mạnh và lưu lượng không đạt thiết kế do bọt khí bị kẹt lại tại bầu giảm. Sau khi thay bằng côn thu thép hàn lệch tâm (mặt phẳng nằm phía trên), hệ thống đã vận hành êm ái trở lại.

Checklist: Cách chọn côn thu thép hàn đúng kỹ thuật

Để tránh lãng phí và đảm bảo an toàn, hãy kiểm tra các bước sau:

1. Xác định kích thước: DN đầu vào và DN đầu ra chính xác.

2. Chọn kiểu dáng: Đồng tâm (lắp đứng) hay lệch tâm (lắp ngang)?

3. Kiểm tra độ dày (SCH): Có khớp với độ dày của ống đang dùng không?

4. Xác định vật liệu: Thép đen, thép mạ kẽm hay Inox?

5. Chứng chỉ chất lượng: Sản phẩm có đạt tiêu chuẩn ASTM/ASME không?

Lưu ý khi lắp đặt:

Khi hàn côn thu thép hàn, cần đảm bảo sự đồng tâm (alignment) tuyệt đối giữa côn và ống để tránh hiện tượng mối hàn bị lệch trọng tâm, gây ứng suất cục bộ.

FAQ - Câu hỏi thường gặp về côn thu thép hàn

1. Côn đồng tâm và lệch tâm khác nhau cơ bản ở điểm nào?

Đáp: Khác ở trục đối xứng. Côn đồng tâm có tâm hai đầu trùng nhau, côn lệch tâm có một cạnh phẳng để giữ mặt ống thẳng hàng trên một mặt phẳng.

2. Khi nào bắt buộc dùng côn lệch tâm?

Đáp: Khi lắp đặt đường ống nằm ngang, đặc biệt là đường hút của máy bơm để tránh tích tụ bọt khí gây hỏng bơm.

3. SCH40 trên côn thu thép hàn nghĩa là gì?

Đáp: Đây là chỉ số quy định độ dày thành ống. Bạn cần chọn SCH của côn khớp với SCH của ống để mối hàn được phẳng và chịu lực đồng bộ.

4. Có thể dùng côn thu thép hàn cho hệ thống nước nóng không?

Đáp: Có, thép carbon A234 WPB hoặc Inox chịu nhiệt rất tốt cho hệ thống hơi và nước nóng.

5. Côn thu thép hàn có size lớn nhất là bao nhiêu?

Đáp: Tùy theo nhà sản xuất, nhưng thông thường có thể sản xuất lên đến DN1000 hoặc lớn hơn cho các dự án thủy điện, nhiệt điện.

Kết luận

Côn thép hàn không chỉ đơn giản là một linh kiện chuyển đổi kích thước, mà nó là thành phần điều tiết động học cho toàn bộ hệ thống. Việc hiểu sâu về sự khác biệt giữa côn đồng tâm và lệch tâm, cũng như nắm vững các thông số SCH sẽ giúp bạn bảo vệ hệ thống khỏi những rủi ro không đáng có.
