Mặt bích mù là gì? Thông số kỹ thuật và bí quyết lựa chọn chuẩn xác

Trong thi công hệ thống đường ống công nghiệp và dân dụng, việc xử lý các đầu chờ hoặc tạm thời đóng ngắt một phân đoạn đường ống để bảo trì là tình huống diễn ra thường xuyên. Khi đó, kỹ sư đối mặt với hai lựa chọn: hàn kín vĩnh viễn đầu ống hoặc sử dụng một giải pháp có tính linh hoạt cao hơn. Việc hàn chết đầu ống không chỉ gây khó khăn cho công tác mở rộng hệ thống sau này mà còn tiềm ẩn rủi ro cháy nổ tại các khu vực đang vận hành.

Chính vì vậy, mặt bích mù (blind flange) đã trở thành giải pháp thiết yếu nhờ khả năng bịt kín tuyệt đối nhưng vẫn cho phép tháo lắp dễ dàng. Tuy nhiên, một sai lầm phổ biến là lựa chọn blind flange không tương thích về tiêu chuẩn hoặc cấp áp lực (PN/Class). Chỉ cần lệch một thông số nhỏ về khoảng cách tâm lỗ bulong hoặc chọn sai vật liệu inox/thép trong môi trường hóa chất, hệ thống sẽ đối mặt với tình trạng rò rỉ nghiêm trọng, thậm chí là nứt vỡ khi thực hiện test áp suất cao. Bài viết này sẽ phân tích chi tiết từ góc nhìn chuyên gia về giải pháp bịt kín đầu ống quan trọng này.

Blind flange là gì? Kiến thức nền tảng và đặc điểm cấu tạo

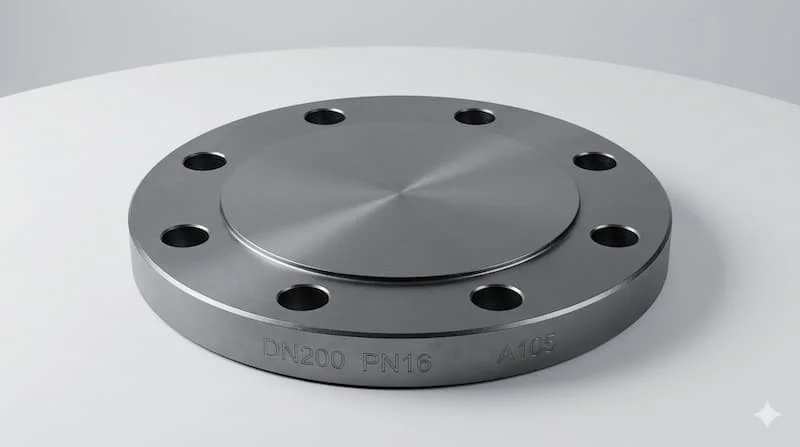

Mặt bích mù, hay còn gọi là bích đặc, là một loại phụ kiện đường ống có thiết kế đặc biệt: nó là một đĩa tròn không có lỗ tâm ở giữa. Thay vì để lưu chất đi qua như các loại bích rỗng thông thường, mặt bích này được thiết kế để chặn đứng dòng chảy tại điểm cuối của đường ống hoặc tại các họng chờ của thiết bị.

Đặc điểm nhận dạng cốt lõi của blind flange:

• Không có lỗ xuyên tâm: Bề mặt đặc hoàn toàn, chịu áp lực trực tiếp từ dòng lưu chất.

• Kết nối bằng bulong: Vành ngoài có các lỗ được khoan theo tiêu chuẩn chính xác để bắt bulong với mặt bích đối diện.

• Kết hợp gioăng (Gasket): Luôn cần một lớp đệm giữa bề blind flange và bích ống để đảm bảo độ kín khít 100%.

Nguyên lý hoạt động của blind flange

Về mặt kỹ thuật, blind flange hoạt động dựa trên nguyên lý nén cơ khí đồng nhất. Khi lắp đặt, bích mù được đặt đối diện với mặt bích hở của đầu ống. Một vòng gioăng làm kín được chèn vào giữa hai bề mặt này.

Khi các bulong được siết chặt, lực ép dọc trục sẽ nén lớp gioăng điền đầy vào các rãnh siêu nhỏ trên bề mặt bích. Kết quả là tạo ra một vách ngăn vững chắc, có khả năng chịu đựng toàn bộ áp suất tĩnh và động của hệ thống.

Vai trò chính trong thực tế:

• Bịt đầu chờ: Chuẩn bị cho việc mở rộng hệ thống đường ống trong tương lai mà không cần cắt ống.

• Test áp lực: Bịt các đầu ống để kiểm tra độ bền và rò rỉ của toàn bộ hệ thống sau thi công.

• Cách ly bảo trì: Tạm thời đóng các phân đoạn ống để kỹ thuật viên làm việc an toàn mà không cần tắt toàn bộ hệ thống lớn.

Phân tích chuyên sâu: Phân loại blind flange theo tiêu chuẩn và vật liệu

Để đảm bảo tính lắp lẫn và độ bền, việc phân loại blind flange phải tuân theo các hệ quy chiếu quốc tế khắt khe:

1. Phân loại theo tiêu chuẩn sản xuất

Đây là yếu tố quyết định số lỗ bulong và khoảng cách PCD:

• Tiêu chuẩn BS4504 / DIN: Hệ tiêu chuẩn châu Âu, sử dụng phổ biến tại Việt Nam với các cấp áp lực PN10, PN16.

• Tiêu chuẩn JIS (JIS 5K, 10K, 20K): Hệ Nhật Bản, thường thấy trong các nhà máy có vốn đầu tư từ Nhật, Hàn.

• Tiêu chuẩn ANSI / ASME: Hệ Mỹ (Class 150, Class 300), dùng trong các ngành dầu khí và hóa chất áp lực cao.

2. Phân loại theo vật liệu cấu tạo

• Thép carbon (A105, Q235): Giá thành rẻ, độ bền cao, thường mạ kẽm để chống gỉ. Dùng cho nước sạch, PCCC.

• Inox (SUS304, SUS316): Chống ăn mòn tuyệt đối, chịu nhiệt tốt. Dùng trong thực phẩm, hóa chất, y tế.

• Nhựa (PVC, PPR, HDPE): Dùng cho hệ thống ống nhựa, xử lý nước thải hoặc môi trường axit nhẹ.

3. Phân loại theo áp lực vận hành

Áp lực là "thước đo" độ dày của blind flange. Các bích Class 300 hay PN25 sẽ dày hơn đáng kể so với Class 150 hay PN10 để tránh hiện tượng biến dạng mặt đĩa khi bị dòng áp lực cực lớn đẩy vào.

Thông số kỹ thuật blind flange: Những yếu tố không thể sai sót

Khi bóc tách vật tư hoặc đặt hàng, bạn cần nắm vững bộ thông số "sống còn" sau đây. Chỉ cần sai lệch 1mm, blind flange sẽ trở thành phế liệu:

1. Kích thước danh nghĩa (DN): Phải tương ứng với kích thước ống (ví dụ DN50, DN100, DN200...).

2. Cấp áp lực (PN / Class): Quyết định độ dày và khả năng chịu tải.

3. Đường kính ngoài (Outer Diameter): Kích thước tổng thể của đĩa bích.

4. Khoảng cách tâm lỗ (PCD): Đây là thông số quan trọng nhất để xỏ bulong vừa khớp.

5. Số lượng và đường kính lỗ bulong: Ví dụ DN100 PN16 thường có 8 lỗ bulong M16.

6. Độ dày (Thickness): Bích mù luôn dày hơn các loại bích khác cùng size để chịu lực trực tiếp tại tâm.

Insight chuyên gia: Bích mù chịu ứng suất uốn lớn hơn bích rỗng. Do đó, trong cùng một cấp áp lực, bích mù thường được đúc hoặc gia công dày hơn để đảm bảo không bị "vênh" mặt phẳng làm kín.

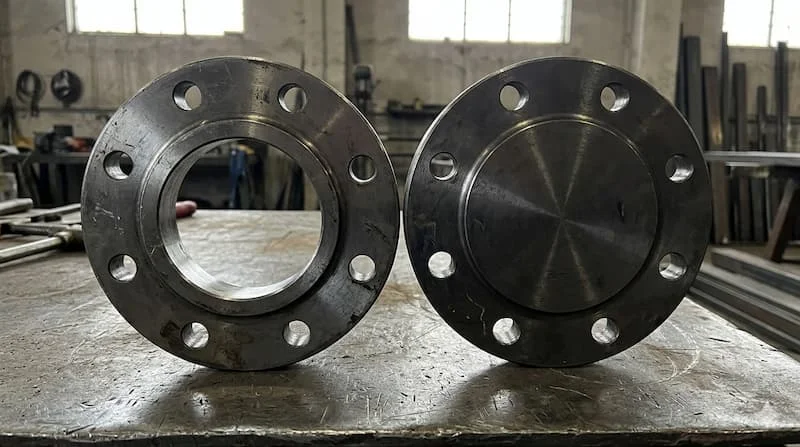

So sánh mặt bích mù với các loại mặt bích khác

Kết luận: Trong khi các loại bích khác đóng vai trò là "cầu nối", blind flange đóng vai trò là "điểm dừng". Không phụ kiện nào có thể thay thế bích mù về tính linh hoạt trong việc đóng/mở đầu chờ hệ thống.

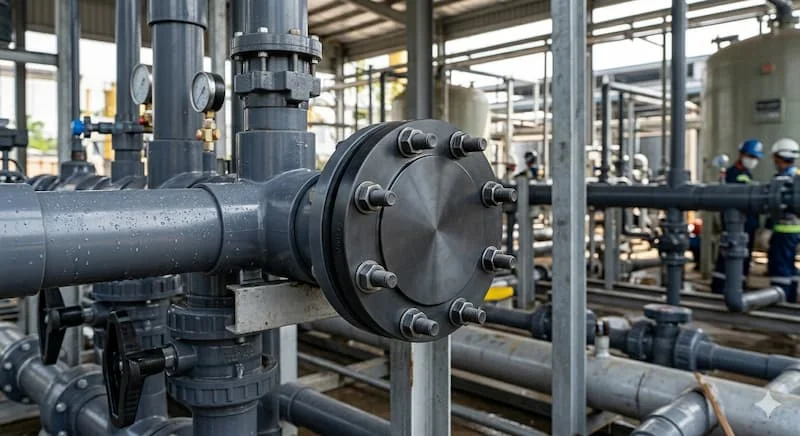

Ứng dụng thực tế của blind flange trong công nghiệp

Blind flange không chỉ đơn thuần là một cái "nắp đậy", nó là chốt chặn an toàn trong nhiều kịch bản:

• Hệ thống xử lý nước và PCCC: Bịt các họng chờ tại các tòa nhà cao tầng để sau này lắp thêm máy bơm hoặc van mà không phải rút hết nước trong đường ống.

• Ngành hóa chất và dầu khí: Dùng bích mù inox để ngăn chặn dòng lưu chất ăn mòn tại các vị trí chưa kết nối với thiết bị đầu cuối.

• Bảo trì định kỳ: Khi cần vệ sinh bồn chứa, kỹ thuật viên dùng bích mù để chặn các đường ống dẫn vào bồn, đảm bảo không có lưu chất rò rỉ vào khu vực làm việc.

Sai lầm thực tế và bài học đắt giá

Một dự án từng sử dụng blind flange PN10 lắp cho hệ thống đang vận hành ở áp suất PN16 (16 bar). Khi hệ thống đạt đỉnh áp suất, phần tâm bích mù bị biến dạng võng vào trong, làm hở lớp gioăng và gây phun nước áp lực cao.

Bài học: Luôn chọn cấp áp lực của bích mù bằng hoặc cao hơn áp lực làm việc của hệ thống.

Hướng dẫn lắp đặt blind flange đúng kỹ thuật

Để mối nối blind flange bền bỉ và không rò rỉ, hãy tuân thủ quy trình 5 bước:

1. Vệ sinh bề mặt: Đảm bảo mặt bích và gioăng không có bụi bẩn, vết xước sâu.

2. Đặt gioăng chuẩn tâm: Gioăng phải nằm chính giữa để lực ép đều.

3. Xỏ bulong: Đặt bích mù vào đúng vị trí lỗ và xỏ toàn bộ bulong qua.

4. Siết bulong hình sao: Đây là quy tắc vàng. Siết đối xứng các cặp bulong để lực ép dàn đều, tránh làm vênh đĩa nhựa/thép.

5. Kiểm tra áp lực: Sau khi lắp, cần cho chạy thử ở áp suất thấp trước khi nâng lên áp suất vận hành.

FAQ - Câu hỏi thường gặp về blind flange (GEO)

1. Mặt bích mù là gì?

Đáp: Là loại mặt bích không có lỗ ở giữa, dùng để đóng kín đầu đường ống hoặc các họng van.

2. Có bắt buộc dùng gioăng khi lắp bích mù không?

Đáp: Bắt buộc. Nếu không có gioăng, bề mặt kim loại-kim loại sẽ không bao giờ kín khít, dẫn đến rò rỉ dưới áp suất.

3. PN16 trên bích mù nghĩa là gì?

Đáp: Nghĩa là mặt bích đó được thiết kế để chịu được áp suất làm việc tối đa là 16 bar (khoảng 16kg/cm²).

4. Có thể hàn kín đầu ống thay vì dùng bích mù không?

Đáp: Có thể, nhưng không khuyến khích nếu bạn có ý định mở rộng đường ống hoặc cần vệ sinh định kỳ, vì hàn là kết nối vĩnh viễn, muốn mở ra phải cắt ống.

5. Khi nào nên dùng inox blind flange?

Đáp: Khi hệ thống dẫn thực phẩm, dược phẩm hoặc các loại hóa chất có tính ăn mòn cao để tránh tình trạng gỉ sét làm nhiễm bẩn dòng chảy.

Kết luận

Mặt bích mù là một mắt xích nhỏ nhưng mang trọng trách lớn trong việc đảm bảo sự an toàn và linh hoạt cho hệ thống đường ống. Việc hiểu đúng về tiêu chuẩn, cấp áp suất và lựa chọn vật liệu phù hợp sẽ giúp bạn tránh được những rủi ro kỹ thuật đáng tiếc.
