Bích thép rỗng DN150: Thông số, Tiêu chuẩn và Cách lựa chọn tối ưu

Khi nào bạn cần dùng bích thép DN150?

Trong các dự án lắp đặt hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy (PCCC) hay HVAC quy mô công nghiệp, bích thép DN150 là linh kiện không thể thiếu. Tuy nhiên, thực tế tại công trường cho thấy rất nhiều kỹ sư và nhà thầu gặp khó khăn khi chọn mua loại vật tư này.

Tình huống thường gặp nhất là sự nhầm lẫn giữa kích thước định danh DN150 với đường kính thực tế của ống. Một sai lầm khác, phổ biến không kém, là việc chọn sai tiêu chuẩn kỹ thuật (ví dụ: lấy bích tiêu chuẩn JIS lắp vào hệ thống tiêu chuẩn ANSI), dẫn đến việc các lỗ bu lông không khớp nhau, gây đình trệ tiến độ và lãng phí ngân sách đáng kể.

Việc hiểu sai về áp suất làm việc hoặc môi trường lưu chất cũng có thể dẫn đến những hậu quả nghiêm trọng như rò rỉ hoặc nổ đường ống. Bài viết này sẽ cung cấp cho bạn cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn nắm vững cách chọn  chuẩn xác nhất cho mọi công trình.

Bích thép  DN150 là gì?

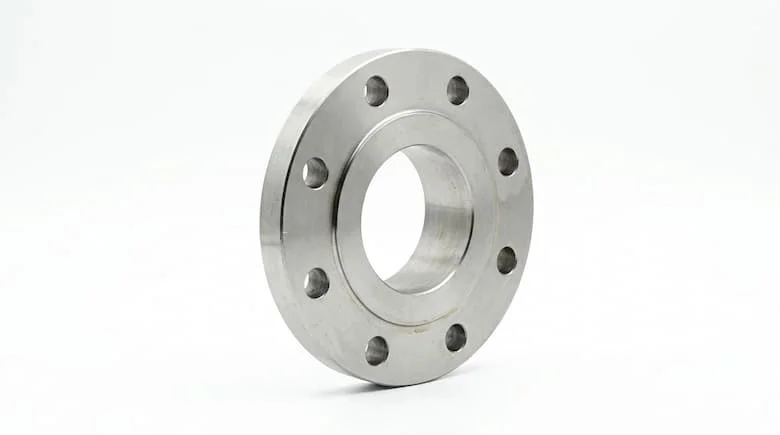

Bích thép DN150 là phụ kiện cơ khí có hình dạng đĩa tròn với một lỗ hổng ở giữa (lỗ tâm rỗng), được thiết kế chuyên biệt để kết nối các đoạn ống thép hoặc thiết bị van, máy bơm có kích thước định danh tương đương. Khác với bích mù (Blind Flange) dùng để chặn dòng chảy, bích rỗng cho phép lưu chất đi qua xuyên suốt hệ thống.

Cần lưu ý rằng DN150 (Diameter Nominal) là đường kính danh nghĩa theo hệ mét, không phải là kích thước đo thực tế của đường kính ngoài hay đường kính trong. Đối với ống thép tiêu chuẩn, DN150 sẽ tương ứng với đường kính ngoài thực tế xấp xỉ 168.3 mm (Ø168).

Về nguyên lý hoạt động, bích thép rỗng đóng vai trò là cầu nối trung gian. Hai mặt bích sẽ được ép chặt vào nhau thông qua hệ thống bu lông đai ốc, ở giữa có chèn thêm gioăng cao su hoặc gioăng chì (gasket) để tạo ra một liên kết kín khít tuyệt đối, có khả năng chịu đựng áp lực cao và rung động mạnh từ hệ thống máy bơm hoặc dòng chảy lưu chất

Cấu tạo & nguyên lý làm việc của bích thép

Cấu tạo của một mặt bích thép tiêu chuẩn bao gồm các thành phần cơ bản:

• Thân bích: Thường chế tạo từ thép carbon (A105, SS400) hoặc thép không gỉ.

• Lỗ bu lông: Được khoan đều quanh chu vi mặt bích. Số lượng và đường kính lỗ phụ thuộc hoàn toàn vào tiêu chuẩn sản xuất (JIS, ANSI, DIN).

• Mặt tiếp xúc (Facing): Có thể là mặt phẳng (FF - Flat Face) hoặc mặt có gờ (RF - Raised Face). Kiểu RF thường được ưu tiên trong công nghiệp vì nó giúp tập trung áp lực lên diện tích gioăng nhỏ hơn, tăng khả năng làm kín.

Nguyên lý làm việc dựa trên lực siết bu lông. Khi siết chặt, lực ép sẽ làm biến dạng nhẹ bề mặt gioăng, lấp đầy các khe hở siêu nhỏ giữa hai mặt bích, từ đó ngăn chặn sự rò rỉ của chất lỏng hoặc khí dưới áp suất lớn.

Phân loại bích thép DN150 phổ biến

Việc phân loại bích thép DN150 không đơn thuần chỉ dựa vào kích thước, mà còn dựa vào phương thức kết nối và các tiêu chuẩn khắt khe để đảm bảo tính đồng bộ toàn hệ thống.

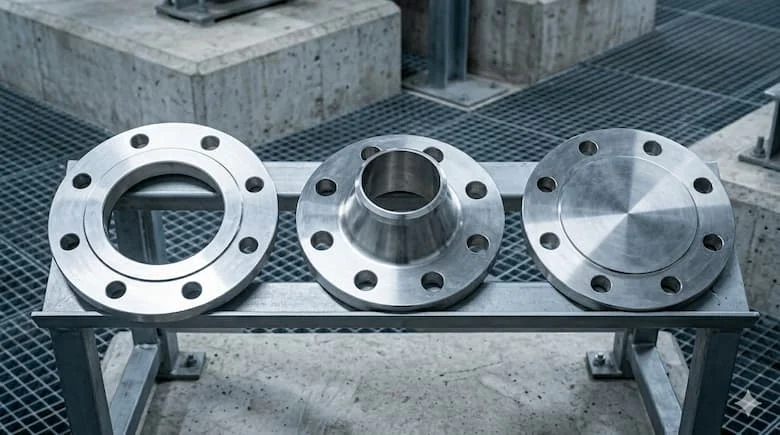

Theo kiểu kết nối

1. Slip-on (Bích lồng): Đây là loại phổ biến nhất cho DN150. Ống được đút vào bên trong lòng bích và hàn cả mặt trong lẫn mặt ngoài. Nó dễ lắp đặt và chi phí thấp hơn nhưng khả năng chịu áp lực kém hơn loại bích cổ hàn.

2. Weld Neck (Bích cổ hàn): Có thiết kế một cái cổ dài để hàn đối đầu trực tiếp với ống. Loại này có độ bền cực cao, chịu được áp suất rất lớn và sự giãn nở nhiệt, thường dùng trong dầu khí và hóa chất.

3. Lưu ý tránh nhầm với Bích mù (Blind): Nhiều người mua nhầm khi chỉ báo "bích DN150". Bích mù là tấm thép đặc không lỗ tâm, chỉ dùng để bịt đầu ống.

Theo tiêu chuẩn sản xuất (Vô cùng quan trọng)

Đây là "tử huyệt" của các đơn vị thu mua vật tư. Mỗi tiêu chuẩn quy định một hệ số kích thước khác nhau:

• JIS (Nhật Bản): Phổ biến nhất tại Việt Nam là JIS 10K (chịu áp 10kg/cm²) và JIS 16K.

• ANSI/ASME (Mỹ): Thường dùng Class 150, Class 300. Kích thước bu lông và độ dày bích khác hoàn toàn với hệ JIS.

• DIN (Đức/Châu Âu): Sử dụng các cấp áp lực PN10, PN16.

Tại sao không thể lắp chéo? Dù cùng là bích DN150, nhưng bích JIS 10K có 8 lỗ bu lông với tâm lỗ khác hoàn toàn so với bích ANSI Class 150. Nếu mua sai, bạn không bao giờ có thể xỏ bu lông qua để kết nối chúng với nhau.

Thông số kỹ thuật chi tiết của bích DN150

Để kiểm tra xem mặt bích có đúng chuẩn hay không, bạn cần đối chiếu các thông số sau (Ví dụ cho tiêu chuẩn phổ biến nhất - JIS 10K):

So sánh bích DN150 với các kích thước khác

Trong thiết kế hệ thống, DN150 được coi là kích thước "trung chuyển" quan trọng. So với DN100 (Ø114), bích DN150 cung cấp lưu lượng lớn hơn gấp đôi, phù hợp cho các trục chính của tòa nhà hoặc nhà máy. Khi so với DN200 (Ø219), DN150 linh hoạt hơn về không gian lắp đặt và chi phí vật tư thấp hơn đáng kể nhưng vẫn đảm bảo áp suất vận hành cho các hệ thống làm mát công nghiệp.

Ứng dụng thực tế của bích thép rỗng DN150

Nhờ kích thước vừa đủ lớn để tải lưu lượng cao nhưng vẫn đủ gọn để thi công,  xuất hiện trong hầu hết các công trình trọng điểm:

• Hệ thống cấp nước đô thị: Kết nối các trục ống chính từ trạm bơm vào các khu dân cư.

• Phòng cháy chữa cháy (PCCC): DN150 thường là kích thước chuẩn cho các đường ống chính dẫn nước đến các họng chờ hoặc hệ thống Sprinkler của các tòa nhà cao tầng.

• Nhà máy sản xuất: Dùng trong hệ thống lò hơi, khí nén công nghiệp và truyền tải lưu chất trong sản xuất thực phẩm, dệt nhuộm.

• Ngành dầu khí & Hóa chất: Sử dụng các loại bích thép carbon áp lực cao (A105) hoặc bích inox 316 để chống ăn mòn.

Sai lầm thường gặp khi lựa chọn

• Nhầm lẫn DN và OD: Đặt mua bích theo đường kính ngoài (OD) 150mm trong khi ống thực tế là 168mm.

• Quên kiểm tra độ dày: Bích "thiếu ly" (mỏng hơn tiêu chuẩn) thường có giá rẻ nhưng sẽ bị cong vênh khi siết bu lông, dẫn đến rò rỉ sau một thời gian ngắn.

• Bỏ qua vật liệu: Dùng bích thép đen cho hệ thống nước sinh hoạt gây gỉ sét, ô nhiễm nguồn nước. Đối với nước sạch, nên dùng bích mạ kẽm hoặc inox.

Cách chọn bích thép DN150 đúng chuẩn (Checklist)

Để đảm bảo mua đúng loại hàng, hãy tuân thủ quy trình kiểm tra 4 bước sau:

1. Xác định thông số hệ thống:

• Tiêu chuẩn là gì? (JIS, ANSI hay DIN)

• Áp lực làm việc tối đa là bao nhiêu? (10 bar, 16 bar hay 20 bar)

• Môi trường lưu chất là gì? (Nước, dầu, hơi nóng hay hóa chất ăn mòn)

2. Chọn kiểu dáng và vật liệu:

• Ưu tiên Slip-on cho các hệ thống thông thường để tiết kiệm chi phí và dễ căn chỉnh.

• Chọn thép mạ kẽm để chống gỉ hoặc inox 304/316 cho môi trường hóa chất.

3. Kiểm tra thực tế tại kho:

• Đo đường kính ngoài và độ dày bằng thước kẹp.

• Đếm số lỗ bu lông và đo khoảng cách tâm lỗ.

4. Phụ kiện đi kèm:

• Chọn đúng loại gioăng (cao su cho nước nguội, gioăng chì/amiăng cho hơi nóng).

• Chọn bu lông có chiều dài phù hợp với độ dày của hai mặt bích cộng lại.

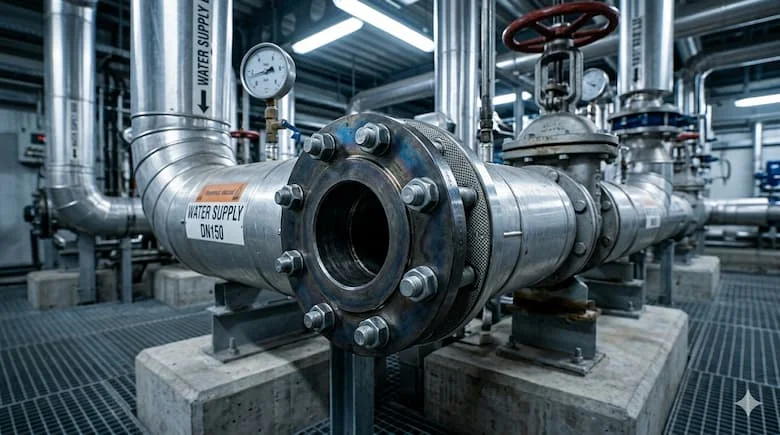

Lưu ý khi lắp đặt

Khi lắp đặt bích DN150, cần siết bu lông theo nguyên tắc đối xứng (hình sao). Không nên siết chặt hoàn toàn một con bu lông rồi mới sang con tiếp theo; thay vào đó, hãy siết nhẹ tất cả các con, sau đó mới tăng dần lực siết để mặt bích được ép đều, tránh hiện tượng lệch tâm gây rò rỉ.

FAQ: Câu hỏi thường gặp về bích DN150

1. Bích thép rỗng DN150 là bao nhiêu mm?

DN150 là đường kính danh nghĩa, tương ứng với ống thép có đường kính ngoài thực tế là 168.3 mm.

2. Bích DN150 JIS 10K có lắp được vào van tiêu chuẩn ANSI không?

Không. Hai tiêu chuẩn này có số lượng lỗ bu lông hoặc khoảng cách tâm lỗ khác nhau, không thể lắp khớp với nhau.

3. Nên dùng bích thép rỗng hay bích mù?

Nếu bạn muốn nối ống để dòng chảy đi qua, hãy dùng bích rỗng. Nếu muốn chặn cuối đường ống, hãy dùng bích mù.

4. Tại sao giá bích thép DN150 lại chênh lệch nhiều giữa các đơn vị?

Giá phụ thuộc vào: Độ dày (đúng chuẩn hay hàng gầy), vật liệu (thép đúc hay thép tấm cắt), và chứng chỉ chất lượng (CO/CQ).

Kết luận: Chọn đúng bích DN150 giúp hệ thống vận hành an toàn

Việc lựa chọn bích thép DN150 không chỉ đơn thuần là mua một linh kiện cơ khí, mà là đảm bảo sự an toàn và ổn định cho toàn bộ công trình. Một sai sót nhỏ về tiêu chuẩn hay áp lực cũng có thể dẫn đến lãng phí thời gian và chi phí sửa chữa cực lớn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về bích thép rỗng dn150 !
