Flange 1 150 là gì? Thông số kỹ thuật và cách lựa chọn chuẩn xác từ chuyên gia

Khi nào bạn cần dùng Flange 1 150?

Trong thực tế thi công, khi lắp đặt các đường ống có kích thước nhỏ như DN25 (tương đương 1 inch), kỹ sư thường phải đối mặt với một quyết định quan trọng: lựa chọn tiêu chuẩn kết nối mặt bích phù hợp. Flange 1  150 là lựa chọn kinh điển cho các hệ thống truyền dẫn nước, khí nén hoặc dầu nhẹ với áp suất làm việc ở mức trung bình.

Tuy nhiên, một vấn đề nhức nhối thường xuyên xảy ra tại công trường là sự nhầm lẫn tai hại giữa Class 150 (tiêu chuẩn Mỹ - ASME) và PN16 (tiêu chuẩn Châu Âu - DIN/EN). Dù cả hai đều dành cho mức áp suất phổ thông, nhưng khoảng cách lỗ bu lông và đường kính ngoài hoàn toàn khác nhau. Chỉ cần chọn sai tiêu chuẩn, bạn sẽ không thể kết nối hệ thống, dẫn đến việc phải cắt bỏ mối hàn, mua mới vật tư và làm đình trệ toàn bộ tiến độ dự án.

Mặt bích 1 inch Class 150 tuy là một linh kiện nhỏ, nhưng nếu hiểu sai hoặc chọn sai, cái giá phải trả là sự an toàn và tính toàn vẹn của cả một hệ thống công nghiệp. Bài viết này sẽ giúp bạn nắm vững mọi góc độ kỹ thuật để không bao giờ rơi vào tình huống "toang" vì thiếu kiến thức.

Flange 1  150 là gì? Định nghĩa và bản chất áp lực

Để hiểu rõ về flange 1 150 , chúng ta cần phân tách tên gọi này dựa trên các tiêu chuẩn kỹ thuật quốc tế:

1. Kích thước "1": Đây là đường kính danh nghĩa (Nominal Pipe Size - NPS) là 1 inch, tương đương với đường kính trong định danh của ống là DN25.

2. Cấp áp lực "150": Đây là ký hiệu cho Class 150 theo tiêu chuẩn ASME B16.5.

Lưu ý cực kỳ quan trọng: "150" hoàn toàn không phải là 150 bar. Trong ngành cơ khí, Class 150 đại diện cho một dải áp suất chịu đựng phụ thuộc vào nhiệt độ của môi chất. Ví dụ, một mặt bích thép carbon A105 Class 150 có thể chịu áp suất khoảng 285 psi (tương đương 19.6 bar) ở nhiệt độ thường, nhưng khả năng này sẽ giảm dần khi nhiệt độ tăng cao. Việc hiểu đúng bản chất con số 150 giúp bạn tránh được những rủi ro cháy nổ do vận hành quá tải.

Nguyên lý hoạt động của flange

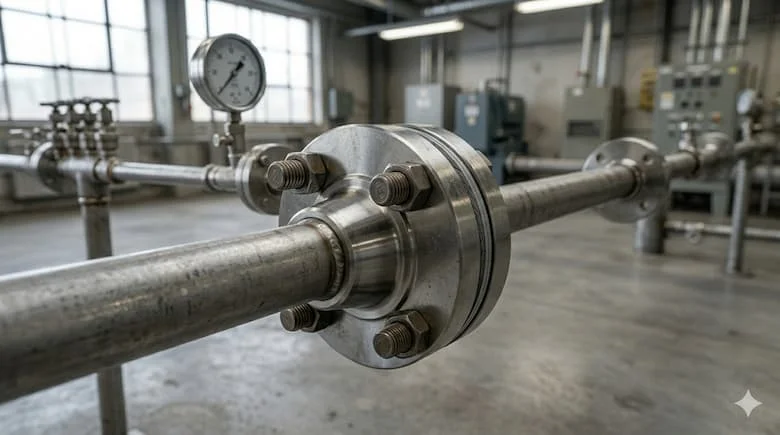

Nguyên lý cơ bản của flange 1  150 là tạo ra một mối nối kín và có thể tháo rời. Kết nối này bao gồm ba thành phần không thể tách rời: mặt bích (flange), gioăng (gasket) và bu lông (bolts).

Khi chúng ta siết chặt bu lông, lực ép sẽ nén chặt gioăng vào giữa bề mặt của hai mặt bích, lấp đầy các khoảng hở li ti và tạo ra rào cản ngăn chặn môi chất rò rỉ ra ngoài. Ưu điểm lớn nhất của phương pháp này so với hàn trực tiếp là tính linh hoạt: bạn có thể dễ dàng tháo rời để vệ sinh ống, thay thế van hoặc bảo trì thiết bị mà không cần cắt phá cấu trúc đường ống.

Phân loại flange 1 inch Class 150 chuyên sâu

Dựa vào cách thức liên kết với ống và mục đích sử dụng, flange 1  150 được chia thành nhiều loại khác nhau. Việc chọn đúng loại không chỉ giúp tiết kiệm chi phí mà còn đảm bảo độ bền cơ học cho mối nối:

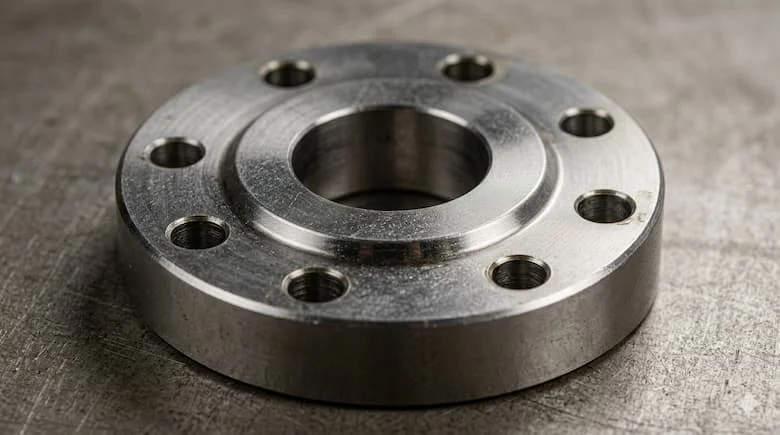

• Slip-on Flange (Mặt bích hàn trượt): Đây là loại phổ biến nhất. Ống được lồng vào trong lòng mặt bích và hàn cả mặt trong lẫn mặt ngoài. Nó dễ lắp đặt và chi phí thấp, nhưng khả năng chịu rung động kém hơn loại Weld Neck.

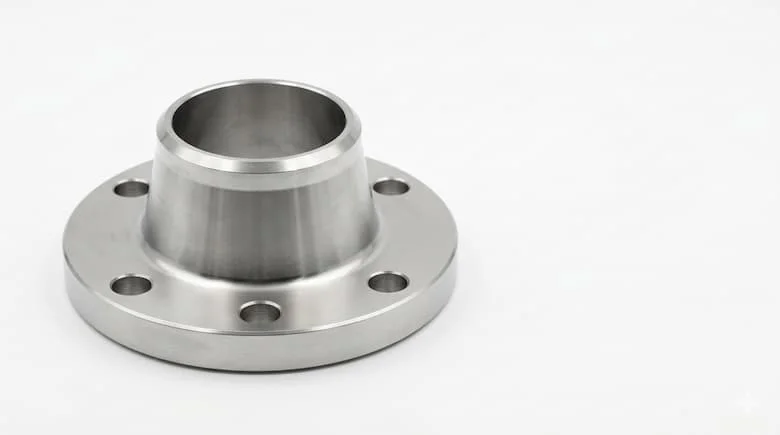

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu với ống. Loại này được thiết kế để truyền ứng suất sang ống, giảm sự tập trung áp suất ở chân mặt bích, cực kỳ hiệu quả trong môi trường nhiệt độ cao hoặc áp suất biến thiên.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren mà không cần hàn. Thường dùng trong các khu vực dễ cháy nổ, nơi việc hàn điện bị nghiêm cấm, hoặc các hệ thống áp suất thấp.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc bít các đầu chờ để mở rộng hệ thống sau này.

Vì sao phải chọn đúng kiểu dáng? Một sai lầm phổ biến là dùng mặt bích Slip-on cho hệ thống chịu rung động cực lớn, dẫn đến hiện tượng nứt mối hàn sau một thời gian ngắn vận hành.

Thông số kỹ thuật flange 1  150 theo chuẩn ANSI B16.5

Việc nắm vững các con số đo lường là cách duy nhất để kiểm tra hàng hóa khi nhận tại kho. Dưới đây là bảng thông số tiêu chuẩn cho mặt bích 1 inch Class 150:

Phân tích kỹ thuật: Sự phối hợp giữa 4 lỗ bu lông và đường kính vòng tròn 79.5mm tạo nên một cấu trúc lực phân bổ đều. Khi lắp đặt, bạn cần đảm bảo bề mặt tiếp xúc (Face) của mặt bích phải nhẵn hoặc có các đường vân (serrated finish) theo tiêu chuẩn để gioăng có thể bám dính tốt nhất.

So sánh flange 1  150 với các tiêu chuẩn khác

Sự nhầm lẫn giữa các tiêu chuẩn là nguyên nhân hàng đầu gây lãng phí vật tư. Hãy xem bảng so sánh nhanh dưới đây:

Tại sao không thể dùng chung? Dù cùng lắp cho ống 1 inch (DN25), nhưng mỗi tiêu chuẩn có triết lý thiết kế khác nhau về độ dày và khoảng cách tâm lỗ. Nếu bạn cố tình "chế" bằng cách khoan lại lỗ bu lông, bạn sẽ phá hủy cấu trúc chịu lực của mặt bích, gây mất an toàn nghiêm trọng cho hệ thống.

Ứng dụng thực tế và những sai lầm thường gặp

Flange 1  150 hiện diện trong hầu hết các ngành công nghiệp nhờ sự cân bằng giữa giá thành và hiệu suất:

• Hệ thống nước sạch & HVAC: Kết nối các bơm nhỏ, đồng hồ đo lưu lượng và các thiết bị trao đổi nhiệt trong tòa nhà.

• Hệ thống khí nén: Đảm bảo độ kín khít cho các đường dẫn khí trong nhà máy sản xuất.

• Hóa chất nhẹ: Sử dụng vật liệu inox 304/316 để chống ăn mòn trong các môi trường axit loãng hoặc dung môi.

Những sai lầm "kinh điển" khi mua flange 1  150

1. Nhầm lẫn hệ Inch và hệ DN: Nhiều người gọi là bích 1 inch nhưng lại mua nhầm bích cho ống phi 27 (DN20) thay vì phi 34 (DN25).

2. Quên kiểm tra vật liệu: Dùng mặt bích thép (Carbon Steel) cho môi trường hóa chất chỉ vì nó rẻ hơn, kết quả là mặt bích bị ăn mòn thủng chỉ sau vài tháng.

3. Sai kiểu bề mặt (Facing): Lắp mặt bích RF (có gờ) với một thiết bị mặt phẳng (Flat Face) mà không dùng gioăng phù hợp, dẫn đến rò rỉ ngay khi thử áp.

Checklist hướng dẫn chọn mua và lắp đặt đúng chuẩn

Để đảm bảo bạn chọn mua đúng loại flange 1  150, hãy tuân thủ checklist dưới đây của chúng tôi:

1. Xác định chính xác nhu cầu

• Kích thước ống: Có đúng là ống 1 inch (OD ~33.4mm) không?

• Tiêu chuẩn áp suất: Hệ thống thiết kế theo Class 150 (ASME) hay PN16 (DIN)?

• Loại mặt bích: Cần hàn trượt (Slip-on) hay hàn cổ (Weld Neck)?

• Vật liệu: Thép A105 (dùng cho dầu, khí) hay Inox 304/316 (dùng cho thực phẩm, hóa chất)?

2. Lưu ý quan trọng khi lắp đặt

• Siết bu lông: Luôn siết theo hình sao (đối xứng) để lực ép lên gioăng đều nhất. Không siết quá lực gây biến dạng bu lông.

• Lựa chọn gioăng: Với Class 150, nên dùng gioăng cao su (cho nước) hoặc gioăng không Amiang, gioăng chì (cho nhiệt độ cao).

• Vệ sinh: Trước khi lắp, phải lau sạch bề mặt bích, chỉ một vết xước nhỏ cũng có thể tạo đường dẫn cho môi chất rò rỉ.



FAQ – Câu hỏi thường gặp về flange 1  150

1. Flange 1 150 chịu được áp suất tối đa bao nhiêu bar?

Ở nhiệt độ bình thường (dưới 38°C), mặt bích thép A105 Class 150 chịu được khoảng 19.6 bar. Tuy nhiên, áp suất định mức sẽ giảm khi nhiệt độ tăng.

2. Class 150 có lắp chung được với PN16 không?

Không. Mặc dù cả hai đều dùng cho áp suất phổ thông nhưng kích thước đường kính ngoài và khoảng cách tâm lỗ bu lông khác nhau hoàn toàn.

3. Mặt bích 1 inch Class 150 có bao nhiêu lỗ bu lông?

Theo tiêu chuẩn ASME B16.5, loại này luôn có 4 lỗ bu lông.

4. Khi nào nên dùng mặt bích inox thay vì thép?

Nên dùng inox (304, 316) khi môi chất là thực phẩm, dược phẩm hoặc hóa chất có tính ăn mòn. Nếu chỉ dùng cho nước sạch hoặc dầu thủy lực, thép A105 là lựa chọn kinh tế hơn.

Kết luận

Việc lựa chọn flange 1 150 không chỉ đơn thuần là mua một linh kiện cơ khí, mà là đảm bảo sự an toàn và hiệu suất cho toàn bộ công trình. Hiểu rõ sự khác biệt giữa các tiêu chuẩn, nắm vững thông số kỹ thuật và tuân thủ quy trình lắp đặt là chìa khóa để tránh những lãng phí không đáng có.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về flange 1 150 !
