Ống DN65 Là Gì? Thông Số Kỹ Thuật Và Cách Lựa Chọn Chuẩn Chuyên Gia

Bạn đang tham gia thiết kế hệ thống cấp nước hoặc phòng cháy chữa cháy (PCCC) và bắt gặp ký hiệu ống inox DN65 trên bản vẽ? Tuy nhiên, khi cầm thước đo thực tế, con số lại không khớp với 65mm khiến bạn bối rối. Việc nhầm lẫn giữa ký hiệu DN, đơn vị mm và inch là tình trạng rất phổ biến, dẫn đến những sai lầm tai hại như lắp đặt không khớp, giảm áp lực nước đột ngột hoặc tiêu tốn hàng chục triệu đồng chi phí sửa chữa.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn hiểu rõ bản chất của ống inox DN65, cách quy đổi chuẩn xác và các lưu ý "xương máu" để chọn đúng loại ống cho công trình.

Ống DN65 là gì? Định nghĩa chuẩn theo tiêu chuẩn quốc tế

Trong ngành nước và cơ điện (MEP), ống inox DN65 là một thuật ngữ kỹ thuật tiêu chuẩn hóa. DN là viết tắt của cụm từ tiếng Pháp "Diamètre Nominal" hoặc tiếng Anh là "Diameter Nominal" (Đường kính danh nghĩa).

Cần khẳng định rõ: DN65 không phải là đường kính thực tế của ống. Nhiều người mới vào nghề thường lầm tưởng ống inox DN65 sẽ có đường kính ngoài (OD) hoặc đường kính trong (ID) đúng bằng 65mm. Thực tế:

• DN65 ≈ 65mm đường kính danh nghĩa: Đây là một chỉ số mang tính ước lệ để phân loại các thiết bị trong hệ thống đường ống.

• Không phải OD (Outside Diameter): Đường kính ngoài thực tế của ống inox DN65 thường lớn hơn 65mm (thường là 73mm hoặc 76mm tùy loại).

• Không phải ID (Inside Diameter): Đường kính trong sẽ thay đổi tùy thuộc vào độ dày của thành ống (SCH hoặc PN).

Nguyên lý và cách hiểu đúng về kích thước DN65

Bản chất của tiêu chuẩn DN được sinh ra để chuẩn hóa kết nối. Trong một hệ thống phức tạp bao gồm ống, van, co, tê và các phụ kiện khác, việc sử dụng đơn vị DN giúp các kỹ sư đảm bảo rằng tất cả các thành phần có cùng chỉ số DN sẽ kết nối được với nhau một cách đồng bộ.

Ví dụ, khi bạn mua một chiếc van cổng inox DN65, nó chắc chắn sẽ lắp vừa với mặt bích DN65 và ống inox DN65, bất kể ống đó làm từ chất liệu gì.

• Ống thép DN65 vs Ống PVC DN65: Đường kính ngoài của chúng có thể chênh lệch vài milimet do đặc tính vật liệu và tiêu chuẩn sản xuất (ASTM, DIN, JIS), nhưng chúng đều được thiết kế để phục vụ lưu lượng tương đương của một hệ thống định danh 65mm.

Insight chuyên gia: DN giúp "khớp hệ thống" về mặt lưu lượng và kết nối cơ khí chứ không phải là một con số đo lường trực tiếp bằng thước lá.

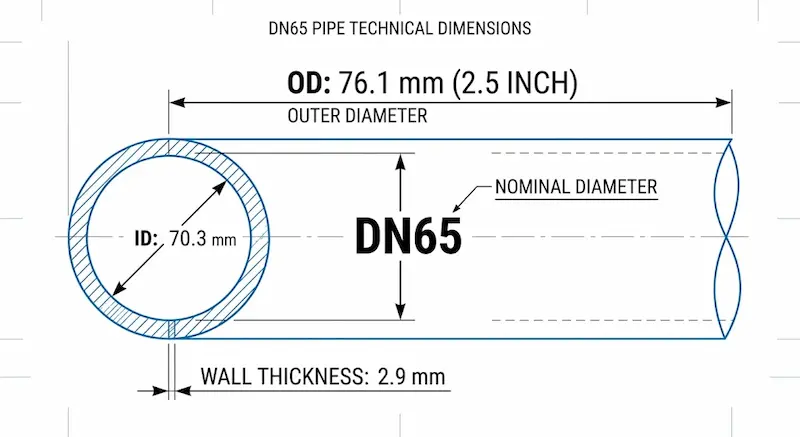

Thông số kỹ thuật chi tiết của ống DN65

Để lựa chọn chính xác, bạn cần nắm vững bảng quy đổi và các thông số đi kèm. Ống inox DN65 thường được gọi theo hệ inch là 2.1/2" (2 inch rưỡi).

1. Kích thước quy đổi chuẩn

• Đường kính danh nghĩa: 65mm

• Quy đổi Inch: 2.5 inch

• Đường kính ngoài (OD) thực tế:

  • Ống thép (Tiêu chuẩn ASTM/ASME): Thường là 73.0 mm.

  • Ống thép (Tiêu chuẩn BS/ISO): Thường là 76.1 mm.

  • Ống nhựa PVC/HDPE: Thường là 75 mm.

2. Độ dày thành ống và áp lực (SCH & PN)

Cùng là ống inox DN65, nhưng khả năng chịu lực sẽ khác nhau dựa vào độ dày:

• Tiêu chuẩn SCH (Schedule): Phổ biến với ống thép. SCH10 (mỏng), SCH20, SCH40 (dày - phổ biến nhất), SCH80 (rất dày). Khi chỉ số SCH tăng, đường kính trong (ID) sẽ hẹp lại nhưng đường kính ngoài (OD) không đổi.

• Tiêu chuẩn PN (Nominal Pressure): Phổ biến với ống nhựa. PN10, PN16, PN25 tương ứng với áp suất làm việc là 10 bar, 16 bar và 25 bar.

Tại sao cùng DN65 nhưng OD lại khác nhau? Điều này phụ thuộc vào tiêu chuẩn sản xuất của từng quốc gia (ví dụ tiêu chuẩn Nhật Bản JIS khác với tiêu chuẩn Mỹ ASTM). Khi mua phụ kiện, bạn buộc phải kiểm tra hệ tiêu chuẩn để tránh hiện tượng "râu ông nọ chắp cằm bà kia".

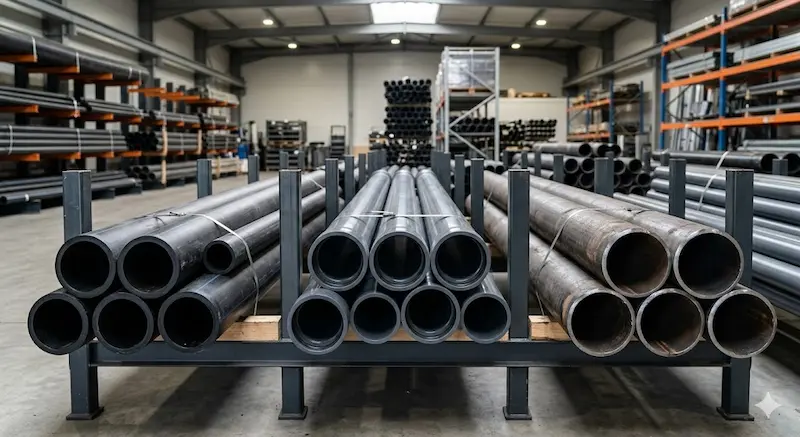

Phân loại ống inox DN65 phổ biến trên thị trường

Tùy vào môi trường và áp suất vận hành, ống inox DN65 được sản xuất từ nhiều vật liệu khác nhau:

So sánh DN65 với các kích thước lân cận (DN50 và DN80)

Việc lựa chọn ống inox DN65 thay vì DN50 hay DN80 phụ thuộc hoàn toàn vào bài toán lưu lượng ($Q$ ) và vận tốc dòng chảy ($v$ ).

• So với DN50 (2 inch): DN65 cung cấp diện tích mặt cắt ngang lớn hơn khoảng 60%. Nếu hệ thống của bạn yêu cầu lưu lượng nước lớn hơn cho các vòi phun chữa cháy nhưng DN80 quá cồng kềnh, DN65 là sự lựa chọn "vàng" về mặt kỹ thuật và chi phí.

• So với DN80 (3 inch): DN80 cho lưu lượng vượt trội nhưng chiếm không gian lắp đặt lớn và giá thành phụ kiện (van, khớp nối) cao hơn hẳn.

Sai lầm thường gặp: Chọn ống quá nhỏ (DN50) gây tổn thất áp suất lớn do ma sát, khiến nước yếu ở cuối nguồn. Ngược lại, chọn ống quá lớn (DN80) khi không cần thiết sẽ gây lãng phí vật tư và làm giảm vận tốc dòng chảy, dễ gây lắng cặn trong ống.

Ứng dụng thực tế của ống DN65

Ống inox DN65 đóng vai trò là "mạch máu trung chuyển" trong các công trình:

1. Hệ thống PCCC: Thường dùng cho các đường ống nhánh cấp nước cho họng tiếp nước hoặc đầu phun Sprinkler ở các khu vực diện tích trung bình.

2. Cấp nước tòa nhà: Dùng làm trục đứng cấp nước cho các tầng của chung cư hoặc nhà cao tầng.

3. Hệ thống HVAC: Sử dụng trong các đường ống dẫn nước chiller hoặc hệ thống làm mát trung tâm.

4. Công nghiệp: Dẫn dầu, dẫn khí hoặc hóa chất nhẹ trong các nhà máy sản xuất.

Sai lầm phổ biến khi lựa chọn và lắp đặt ống inox DN65

Ngay cả những thợ kỹ thuật lâu năm cũng có thể mắc phải các lỗi sau:

• Nhầm lẫn kích thước: Mua ống nhựa phi 75 nhưng lại mua phụ kiện thép phi 76 (tiêu chuẩn DN65 thép). Kết quả là không thể hàn hoặc kết nối kín khít.

• Bỏ qua độ dày (SCH/PN): Chọn ống quá mỏng cho hệ thống áp lực cao dẫn đến tình trạng vỡ ống hoặc rò rỉ tại các mối nối.

• Sai lệch vật liệu: Dùng ống PVC cho nước nóng hoặc ống thép đen cho môi trường axit dẫn đến tuổi thọ hệ thống giảm sút nghiêm trọng.

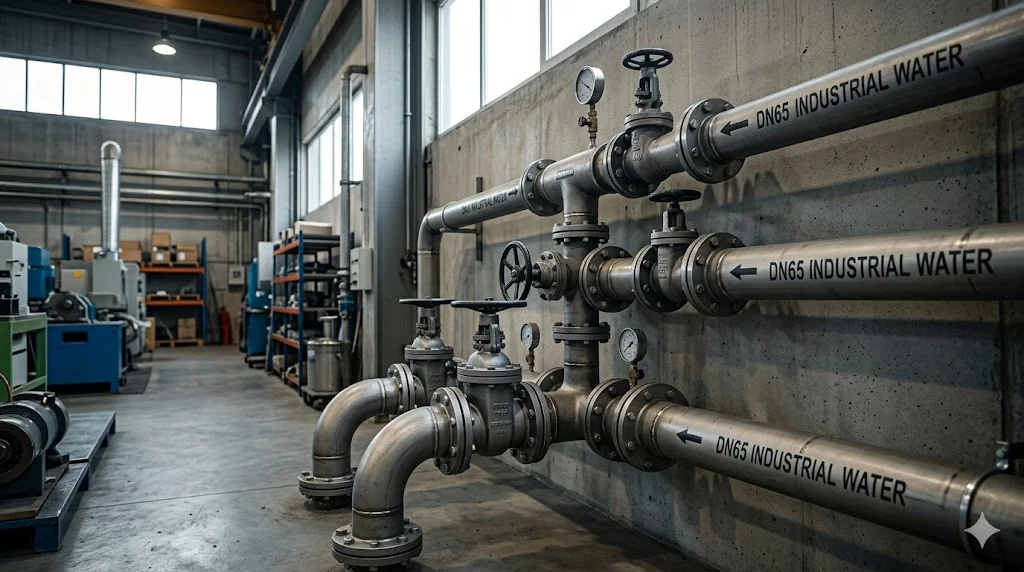

Checklist: Cách chọn ống inox DN65 đúng chuẩn kỹ thuật

Để đảm bảo hệ thống vận hành hoàn hảo, hãy kiểm tra các yếu tố sau trước khi đặt hàng:

•  Xác định thông số vận hành: Áp suất làm việc (bar) và nhiệt độ môi trường là bao nhiêu?

•  Chọn vật liệu phù hợp: Nước sạch sinh hoạt dùng PVC/HDPE; PCCC dùng ống thép mạ kẽm; Hóa chất dùng Inox.

•  Kiểm tra tiêu chuẩn kỹ thuật: Yêu cầu nhà cung cấp cung cấp đúng tiêu chuẩn (ASTM A53 cho thép, ISO 4427 cho HDPE...).

•  Tính đồng bộ: Đảm bảo van, co, tê, mặt bích đều phải cùng tiêu chuẩn DN65 và cùng hệ (ví dụ cùng hệ BS hoặc cùng hệ JIS).

•  Lựa chọn nhà cung cấp: Chỉ mua sản phẩm có CO/CQ (chứng chỉ xuất xứ và chất lượng) rõ ràng.

FAQ - Những câu hỏi thường gặp về ống inox DN65

1. Ống DN65 thực tế là bao nhiêu mm?

DN65 là đường kính danh nghĩa. Thực tế đường kính ngoài thường là 73mm (theo hệ Mỹ) hoặc 76mm (theo hệ Châu Âu/Việt Nam).

2. Ống inox DN65 là ống phi bao nhiêu?

Trong cách gọi dân gian tại Việt Nam, ống inox DN65 thường được gọi là ống phi 75 (đối với nhựa) hoặc phi 76 (đối với thép).

3. Tại sao bản vẽ ghi DN65 mà thợ lại đòi mua ống 2.1/2 inch?

Vì đây là hai cách gọi khác nhau của cùng một kích thước. DN65 là cách gọi theo hệ mét (Metric), còn 2.1/2" là cách gọi theo hệ inch (Imperial).

4. Ống inox DN65 chịu được áp lực bao nhiêu?

Khả năng chịu áp lực phụ thuộc vào độ dày. Ví dụ ống thép SCH40 DN65 có thể chịu áp suất lên đến hơn 50 bar, trong khi ống nhựa PN10 chỉ chịu được 10 bar.

Kết luận

Hiểu rõ về ống inox DN65 không chỉ giúp bạn tự tin hơn trong việc đọc bản vẽ kỹ thuật mà còn giúp tối ưu hóa chi phí và đảm bảo an toàn tuyệt đối cho công trình. Việc chọn sai kích thước hoặc vật liệu có thể dẫn đến những hậu quả dây chuyền cực kỳ tốn kém.

Nếu bạn còn băn khoăn về thông số kỹ thuật hoặc cần nhận bảng giá mới nhất cho các loại ống DN65 thép, nhựa, inox, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn chuyên sâu.
