Côn thu ống gió tròn: Giải pháp tối ưu hóa dòng khí và áp suất hệ HVAC

Khi nào cần dùng côn ống gió tròn?

Trong thiết kế và thi công hệ thống thông gió, việc duy trì một kích thước ống duy nhất từ đầu đến cuối là điều gần như không thể. Thực tế tại các công trình lớn, chúng ta thường xuyên gặp tình huống hệ thống ống dẫn chính cần chia nhánh hoặc kết nối vào các thiết bị đầu cuối có kích thước nhỏ hơn, ví dụ chuyển từ ống D300 xuống D200. Đây chính là lúc côn ống gió tròn đóng vai trò quyết định.

Nhiều đơn vị thi công vì muốn tiết kiệm thời gian hoặc thiếu tính toán kỹ thuật đã chọn sai loại côn thu hoặc sử dụng các biện pháp nối tạm bợ. Vấn đề nảy sinh ngay sau đó: lưu lượng gió bị sụt giảm đột ngột, tổn thất áp suất tăng vọt khiến quạt phải hoạt động quá công suất, gây tiêu tốn điện năng đáng kể. Thậm chí, việc dòng khí bị bóp nghẹt tại các điểm nối không chuẩn sẽ tạo ra những tiếng ồn khó chịu, ảnh hưởng trực tiếp đến môi trường làm việc và sinh hoạt.

Côn ống gió tròn không đơn thuần chỉ là một phụ kiện kết nối cơ khí. Nó là thành phần điều tiết, giúp duy trì hiệu suất năng lượng và đảm bảo sự vận hành êm ái cho toàn bộ hệ thống HVAC. Bài viết này sẽ phân tích sâu về kỹ thuật để bạn có cái nhìn chuẩn xác nhất khi lựa chọn và lắp đặt.

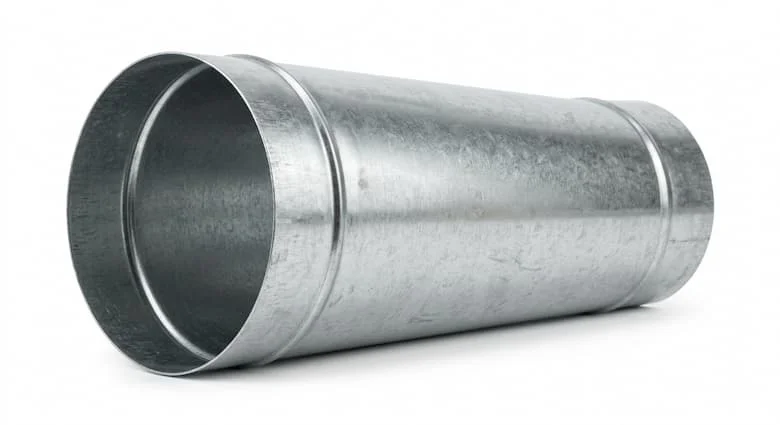

Côn thu ống gió tròn là gì?

Về mặt kỹ thuật, côn thu ống gió tròn (hay còn gọi là côn giảm, reducer) là phụ kiện trung gian có chức năng kết nối hai đoạn ống gió tròn có đường kính khác nhau. Mục đích cốt lõi của linh kiện này là thu nhỏ tiết diện đường ống để tăng vận tốc gió hoặc mở rộng tiết diện để giảm vận tốc, tùy thuộc vào yêu cầu của bản vẽ thiết kế.

Sản phẩm thường được chế tạo từ các vật liệu bền bỉ như tôn mạ kẽm hoặc inox để chịu được áp lực gió và sự ăn mòn của môi trường. Trong các hệ thống xử lý khí thải hóa chất hoặc môi trường đặc thù, côn thu bằng nhựa PVC cũng là một lựa chọn phổ biến. Dù tên gọi có thể thay đổi tùy theo vùng miền như "côn giảm ống gió" hay "đầu thu ống gió", nhưng chức năng chuyển đổi đường kính vẫn là không đổi.

Nguyên lý hoạt động của côn thu

Nguyên lý làm việc của côn thu dựa trên sự thay đổi tiết diện dòng chảy. Khi dòng khí đi qua đoạn côn thu từ đầu lớn sang đầu nhỏ, tiết diện bị thu hẹp lại, buộc dòng khí phải di chuyển nhanh hơn để đảm bảo lưu lượng (theo phương trình liên tục).

Dưới góc độ vật lý, điều này liên quan mật thiết đến Định luật Bernoulli: Khi vận tốc dòng khí tăng lên, áp suất tĩnh sẽ giảm xuống và ngược lại.

Trong đó, việc kiểm soát góc thu của côn là cực kỳ quan trọng. Nếu góc thu quá gấp, dòng khí sẽ bị xoáy quẩn (turbulence), gây ra tổn thất áp suất lớn và tiếng ồn khí động học. Một thiết kế côn thu chuẩn sẽ giúp dòng khí chuyển động mượt mà, tối ưu hóa năng lượng cho hệ thống quạt cấp/hút.

Phân loại côn ống gió tròn chuyên sâu

Để chọn đúng loại côn thu cho từng vị trí cụ thể, người kỹ sư cần phân loại dựa trên hình dạng, vật liệu và phương pháp sản xuất. Mỗi loại đều có những đặc tính kỹ thuật riêng biệt phục vụ cho những mục đích khác nhau.

1. Phân loại theo hình dạng hình học

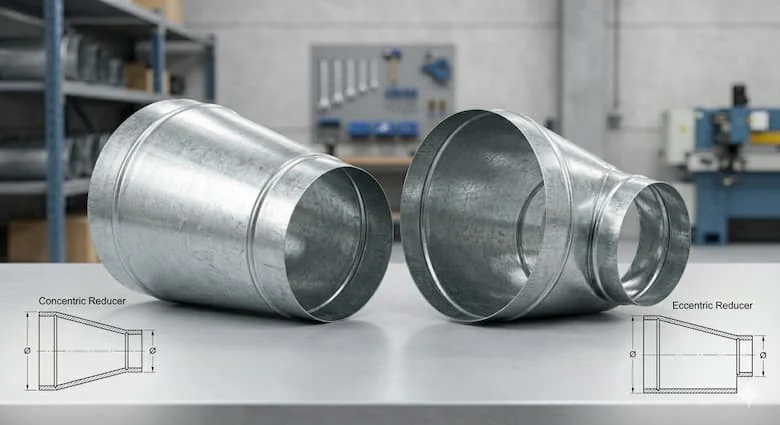

• Côn thu đồng tâm: Đây là loại có tâm của đầu lớn và đầu nhỏ nằm trên cùng một trục đối xứng. Loại này thường dùng cho các đường ống chạy thẳng, không bị vướng chướng ngại vật, giúp dòng khí phân bổ đều nhất.

• Côn thu lệch tâm: Có một cạnh phẳng hoặc một bên bị lệch hẳn sang một phía. Loại này cực kỳ hữu ích trong việc lắp đặt sát trần bê tông hoặc tránh các dầm đà. Đặc biệt, trong hệ thống ống gió có độ ẩm cao, côn thu lệch tâm phẳng đáy giúp tránh tụ nước và bụi bẩn tại các điểm nối, ngăn ngừa nấm mốc và gỉ sét.

2. Phân loại theo vật liệu cấu thành

• Tôn mạ kẽm: Phổ biến nhất nhờ giá thành rẻ, khả năng chống gỉ ổn định trong môi trường thông gió dân dụng.

• Inox (304/316): Dùng trong các nhà máy dược phẩm, thực phẩm hoặc hệ thống hút mùi bếp công nghiệp nơi có độ ẩm và tính ăn mòn cao.

• Nhựa (PVC/PP): Dùng chủ yếu trong phòng thí nghiệm hoặc môi trường hóa chất đậm đặc.

Thông số kỹ thuật cần lưu ý

Khi đặt hàng gia công hoặc mua sẵn, bạn cần nắm vững các thông số:

• D1: Đường kính đầu lớn (mm).

• D2: Đường kính đầu nhỏ (mm).

• L: Chiều dài côn. Chiều dài này rất quan trọng; nếu quá ngắn, góc thu sẽ lớn gây cản trở dòng khí.

• Góc thu (Angle): Chuyên gia khuyến cáo góc thu nên nhỏ hơn 30 độ để đảm bảo tổn thất áp suất là thấp nhất.

So sánh côn thu với các phụ kiện khác

Khác với cút (elbow) – dùng để đổi hướng dòng khí, hay ống nối thẳng – dùng để duy trì dòng chảy, côn ống gió tròn tác động trực tiếp vào vận tốc và áp suất của lưu chất khí. Do đó, vị trí đặt côn thu thường nhạy cảm hơn; nếu đặt ngay trước cửa gió hoặc sau quạt không đúng cách, nó có thể làm sai lệch hoàn toàn tính toán khí động học của toàn hệ thống.

Ứng dụng thực tế của côn ống gió tròn

Côn ống gió tròn hiện diện trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống HVAC tòa nhà: Kết nối từ ống gió chính ở hành lang vào các miệng gió trong phòng.

• Nhà xưởng công nghiệp: Dùng trong hệ thống hút khói, cấp khí tươi cho công nhân.

• Trung tâm thương mại: Hệ thống điều hòa trung tâm đòi hỏi lưu lượng lớn và thay đổi kích thước ống linh hoạt để len lỏi qua các hệ thống kỹ thuật khác.

• Hệ thống hút bụi: Thu hẹp đường ống để tăng vận tốc gió tại đầu hút, giúp hút các hạt bụi nặng hiệu quả hơn.

Sai lầm thường gặp khi sử dụng

1. Góc thu quá lớn: Để tiết kiệm diện tích, nhiều người làm côn rất ngắn, tạo ra một góc thu trên 45 độ. Điều này tạo ra lực cản cực lớn cho dòng khí.

2. Nhầm lẫn giữa đồng tâm và lệch tâm: Lắp côn đồng tâm ở những vị trí cần sát tường dẫn đến việc thi công bị vênh, hở mối nối.

3. Lắp ngược chiều: Một số thợ lắp ngược chiều thu khi muốn mở rộng đường ống nhưng không xử lý tốt các gờ nối, gây ra xoáy khí tại điểm tiếp giáp.

Cách chọn côn ống gió tròn đúng chuẩn (Checklist)

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ checklist dưới đây trước khi quyết định mua hàng:

1. Xác định kích thước và loại hình:

• Đo chính xác D1 và D2 theo tiêu chuẩn ống đang sử dụng.

• Chọn đồng tâm cho ống lộ thiên, thẩm mỹ; chọn lệch tâm cho ống đi sát trần hoặc sát tường.

2. Tính toán kỹ thuật:

• Chiều dài côn (L) có đủ để giữ góc thu < 30 độ không?

• Vật liệu có đồng nhất với hệ thống ống chính để tránh ăn mòn điện hóa?

3. Kiểm tra chất lượng gia công:

• Đường hàn hoặc đường gân nối phải kín khít, không có gờ nhọn bên trong (tránh bám bụi và tạo tiếng rít).

• Lớp mạ kẽm (nếu có) phải đều, không bị bong tróc.

Lưu ý khi lắp đặt

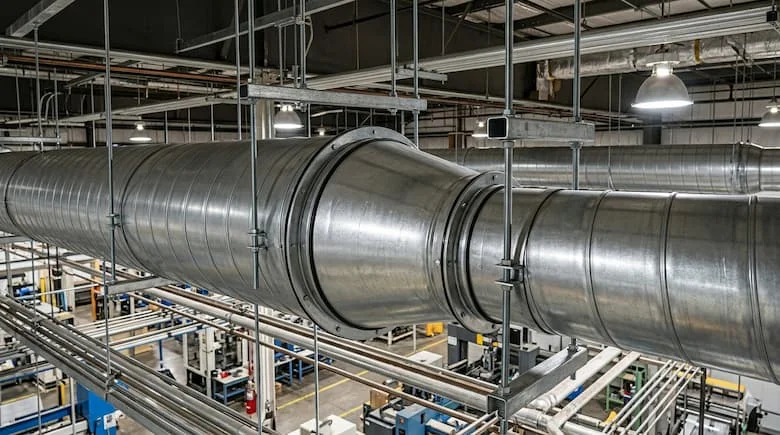

Khi lắp đặt, điều quan trọng nhất là phải làm kín mối nối bằng băng keo bạc hoặc silicone chuyên dụng. Sau khi lắp, hãy tiến hành chạy thử và dùng máy đo vận tốc gió để kiểm tra xem áp suất tại điểm sau côn có bị sụt giảm quá mức so với tính toán ban đầu hay không. Việc cố định chắc chắn bằng đai treo cũng giúp giảm rung chấn khi vận tốc gió thay đổi đột ngột bên trong côn.

FAQ: Câu hỏi thường gặp về côn ống gió tròn

1. Côn thu đồng tâm và lệch tâm khác nhau như thế nào?

Côn đồng tâm thu đều về giữa, giữ thẩm mỹ cho các đường ống treo. Côn lệch tâm thu về một phía, giúp ống áp sát trần/tường hoặc tránh tụ nước.

2. Góc côn thu ống gió tròn bao nhiêu là tối ưu nhất?

Theo tiêu chuẩn kỹ thuật thông gió, góc thu nên dao động từ 15 đến 30 độ. Góc càng nhỏ, dòng khí càng mượt nhưng chiều dài côn sẽ lớn hơn, tốn diện tích hơn.

3. Có thể dùng côn thu nhựa cho hệ thống inox không?

Không nên. Việc kết nối hai vật liệu khác nhau cần có phụ kiện chuyển đổi đặc biệt để tránh rò rỉ và hiện tượng phản ứng giữa các vật liệu (đặc biệt trong môi trường nhiệt độ cao).

4. Tại sao côn thu inox lại đắt hơn tôn mạ kẽm?

Do đặc tính chống oxy hóa vượt trội và giá thành phôi inox 304/316 cao hơn nhiều so với tôn mạ kẽm thông thường.

Kết luận

Việc lựa chọn và lắp đặt côn thu ống gió tròn đúng kỹ thuật là mắt xích quan trọng trong chuỗi vận hành của hệ thống HVAC. Một lựa chọn chính xác không chỉ giúp bạn tối ưu hóa lưu lượng gió, giảm thiểu tiếng ồn mà còn bảo vệ tuổi thọ của quạt và máy lạnh thông qua việc giảm tổn thất áp suất.
