DN100 Flange là gì? Thông số kỹ thuật và kinh nghiệm lựa chọn chuẩn xác

Khi nào cần sử dụng DN100 flange?

Trong lĩnh vực lắp đặt cơ điện và đường ống công nghiệp, DN100 là một trong những phụ kiện xuất hiện với tần suất dày đặc nhất. Bạn sẽ bắt gặp chúng tại các điểm kết nối van báo cháy trong hệ thống PCCC, các trục cấp nước chính cho tòa nhà cao tầng, hay các hệ thống HVAC quy mô lớn. Tuy nhiên, đằng sau sự phổ biến đó là những cái bẫy kỹ thuật khiến không ít đơn vị thi công phải trả giá đắt.

Vấn đề thường gặp nhất chính là sự nhầm lẫn giữa ký hiệu DN (Diameter Nominal) và đường kính thực tế của ống. Nhiều người nhầm tưởng DN100 nghĩa là đường kính đúng 100mm, dẫn đến việc đặt hàng sai kích thước vật tư. Nghiêm trọng hơn, việc chọn sai tiêu chuẩn mặt bích (ví dụ nhầm lẫn giữa chuẩn Nhật JIS và chuẩn Mỹ ANSI) sẽ khiến các lỗ bu lông không thể khớp nhau.

Hệ quả của việc này không chỉ dừng lại ở chi phí mua mới vật tư mà còn là sự đình trệ của cả một dây chuyền sản xuất hoặc chậm tiến độ bàn giao công trình. Một chiếc DN100  có thể chỉ chiếm tỉ trọng nhỏ về giá trị, nhưng nếu sai sót, nó sẽ trở thành "nút thắt" gây thiệt hại khổng lồ cho toàn bộ hệ thống.

DN100 flange là gì? Định nghĩa và nguyên lý cơ bản

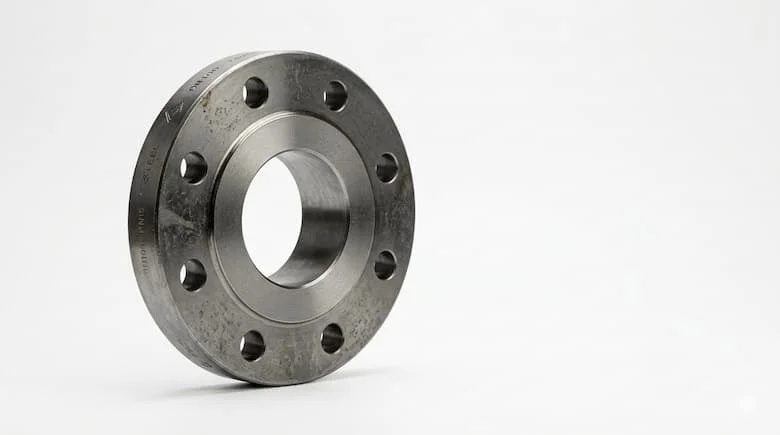

Để hiểu một cách chuyên sâu, DN100 flange (hay mặt bích DN100) là phụ kiện cơ khí có dạng hình đĩa, được thiết kế chuyên biệt để kết nối các đoạn ống, van hoặc thiết bị đo lường có kích thước định danh là 100.

Trong thực tế, ống thép DN100 thường có đường kính ngoài (OD) xấp xỉ Ø114.3mm. Mặt bích này đóng vai trò là cầu nối trung gian, cho phép ghép nối các thành phần của hệ thống một cách kín khít thông qua lực ép cơ học. Đây là giải pháp thay thế hoàn hảo cho phương pháp hàn trực tiếp trong các trường hợp cần sự linh hoạt.

Nguyên lý hoạt động của flange

Nguyên lý làm kín của mặt bích dựa trên sự kết hợp giữa ba thành phần chủ chốt: mặt bích (flange), bu lông (bolts) và gioăng làm kín (gasket). Khi bu lông được siết chặt, lực ép sẽ ép chặt gioăng vào giữa bề mặt của hai mặt bích.

Sự biến dạng có kiểm soát của gioăng sẽ lấp đầy các khoảng trống li ti trên bề mặt kim loại, tạo ra một rào cản ngăn chặn môi chất (nước, khí, hóa chất) rò rỉ ra ngoài. Ưu điểm vượt trội của hệ thống này là khả năng tháo lắp cực kỳ nhanh chóng. Thay vì phải cắt ống khi bảo trì van hay máy bơm, bạn chỉ cần tháo bu lông, tách mặt bích và thực hiện công việc bảo dưỡng một cách dễ dàng.

Phân loại DN100  flange phổ biến trên thị trường

Việc phân loại DN100 không chỉ dựa trên hình dáng mà còn dựa trên kỹ thuật kết nối và tiêu chuẩn áp suất. Việc chọn sai loại sẽ dẫn đến rủi ro rò rỉ hoặc vỡ mối nối dưới áp lực cao.

Phân loại theo kiểu kết nối

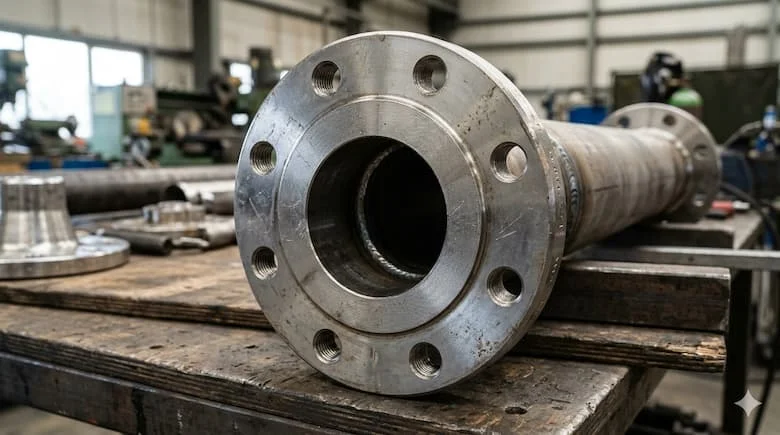

• Slip-on Flange (Hàn trượt): Đây là loại phổ biến nhất cho đường ống DN100. Ống được đút vào lòng mặt bích và hàn ở cả mặt trong lẫn mặt ngoài. Nó dễ căn chỉnh và chi phí thấp.

• Weld Neck Flange (Hàn cổ): Có phần cổ vát để hàn đối đầu trực tiếp vào ống. Loại này chịu được áp suất cực cao và rung động lớn nhờ sự phân bổ ứng suất đồng đều từ cổ bích sang ống.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bít kín đầu ống DN100 nhằm ngăn chặn dòng chảy hoặc chờ để mở rộng hệ thống sau này.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren mà không cần hàn. Thường dùng cho các hệ thống ống mạ kẽm hoặc nơi yêu cầu an toàn phòng chống cháy nổ nghiêm ngặt.

Phân loại theo bề mặt và tiêu chuẩn

Bên cạnh kiểu dáng, chúng ta cần quan tâm đến kiểu mặt bích như RF (Raised Face - Có gờ) để tăng áp lực lên gioăng, hoặc FF (Flat Face - Mặt phẳng) dùng cho các van bằng gang. Đặc biệt, tiêu chuẩn sản xuất là yếu tố sống còn:

1. JIS (Nhật Bản): Phổ biến nhất tại Việt Nam là JIS 10K, 16K.

2. ANSI (Mỹ): Thường gặp trong ngành dầu khí và hóa chất với Class 150, 300.

3. DIN (Đức/Châu Âu): Các chuẩn PN10, PN16 thường dùng trong hệ thống xử lý nước.

Tại sao điều này quan trọng? Dù cùng là DN100, nhưng tâm lỗ bu lông của chuẩn JIS 10K hoàn toàn không khớp với ANSI Class 150. Nếu không kiểm tra kỹ tiêu chuẩn thiết kế, việc lắp đặt thực tế sẽ trở nên bất khả thi.

Thông số kỹ thuật chi tiết của DN100  flange

Để hỗ trợ các kỹ sư kiểm soát vật tư tại công trường, dưới đây là bảng thông số kỹ thuật tiêu chuẩn cho mặt bích DN100 dựa trên các hệ quy chiếu phổ biến:

Từ bảng trên, ta thấy rõ sự khác biệt về đường kính ngoài và khoảng cách tâm lỗ. Một kỹ sư chuyên nghiệp sẽ luôn mang theo thước kẹp để đo PCD (Pitch Circle Diameter) trước khi xác nhận đơn hàng, nhằm đảm bảo sự tương thích tuyệt đối.

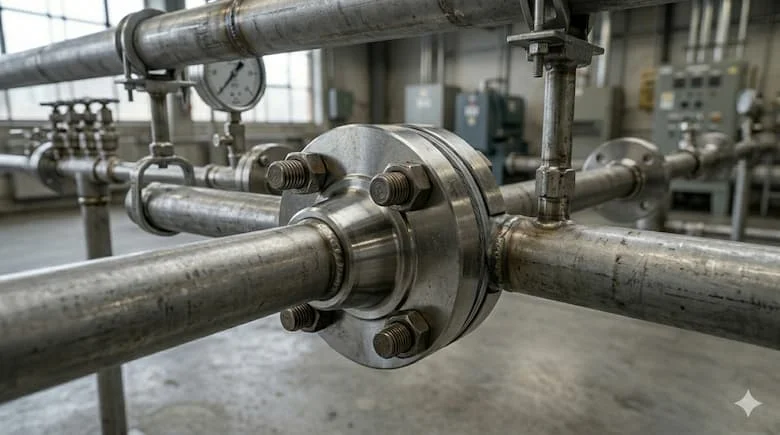

Ứng dụng thực tế và những sai lầm thường gặp

Mặt bích DN100 là "xương sống" trong nhiều hạ tầng kỹ thuật:

• Hệ thống PCCC: Kết nối trụ cứu hỏa, cụm van báo cháy trung tâm.

• Cấp thoát nước: Dùng cho các đường ống dẫn nước sạch chính trong chung cư và nhà máy xử lý nước thải.

• HVAC: Kết nối chiller, tháp giải nhiệt và các bơm công suất lớn.

Những sai lầm "đắt giá" cần tránh

1. Nhầm DN với OD: Đặt mua bích cho ống 100mm (ngoài) thay vì ống DN100 (phi 114mm).

2. Bỏ qua áp lực làm việc: Sử dụng mặt bích PN10 cho hệ thống có áp suất đỉnh lên tới 14 bar, dẫn đến biến dạng mặt bích và rò rỉ gioăng.

3. Sai lệch vật liệu: Dùng bích thép carbon cho môi trường nước biển hoặc hóa chất, khiến mối nối bị ăn mòn và thủng chỉ sau thời gian ngắn.

Checklist hướng dẫn chọn DN100  flange đúng chuẩn

Dưới đây là checklist nhanh để bạn luôn chọn đúng sản phẩm:

• Xác định tiêu chuẩn: Bản vẽ yêu cầu JIS, ANSI hay DIN?

• Kiểm tra kích thước ống: Ống thép (114.3mm) hay ống nhựa (110mm)?

• Áp lực vận hành: Áp suất làm việc thường xuyên là bao nhiêu (10 bar, 16 bar hay 20 bar)?

• Môi trường sử dụng: Nước sạch (dùng thép A105), hóa chất (dùng inox 304/316) hay nước thải (dùng bích gang)?

Lưu ý khi lắp đặt

Khi lắp đặt DN100, nguyên tắc vàng là siết bu lông đối xứng theo hình sao. Việc siết vòng tròn sẽ khiến mặt bích bị vênh, tạo ra kẽ hở cho gioăng. Ngoài ra, hãy luôn kiểm tra bề mặt bích xem có vết trầy xước sâu hay không trước khi đặt gioăng vào.

FAQ – Câu hỏi thường gặp về DN100  flange

1. DN100 tương đương bao nhiêu inch?

DN100 tương đương với ống 4 inch. Tuy nhiên, hãy nhớ kiểm tra đường kính ngoài thực tế của ống nhựa hoặc ống thép vì chúng có sự chênh lệch nhẹ.

2. Mặt bích JIS 10K DN100 có lắp chung được với bích ANSI không?

Không. Tâm lỗ bu lông của hai tiêu chuẩn này khác nhau (175mm so với 190.5mm), nên không thể lắp chung.

3. DN100 flange chịu được áp suất bao nhiêu?

Tùy tiêu chuẩn: JIS 10K chịu tối đa 10 bar, PN16 chịu 16 bar, ANSI Class 150 có thể chịu được áp suất lên tới gần 20 bar ở nhiệt độ thường.

4. Khi nào nên dùng bích inox cho DN100?

Dùng inox 304/316 cho các hệ thống xử lý thực phẩm, y tế hoặc môi trường có độ ăn mòn cao để đảm bảo tuổi thọ hệ thống.

Kết luận

Hiểu rõ về dn100 flange không chỉ là nắm vững các con số, mà là hiểu về tính đồng bộ của toàn hệ thống kỹ thuật. Một lựa chọn chính xác về tiêu chuẩn và vật liệu ngay từ đầu sẽ giúp bạn tiết kiệm đáng kể chi phí bảo trì và đảm bảo an toàn tuyệt đối cho công trình.
