Flange Shield: Giải Pháp Bảo Vệ An Toàn Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong môi trường vận hành công nghiệp, mặt bích (flange) luôn được xem là "mắt xích" tiềm ẩn nhiều rủi ro nhất. Một tình huống thường gặp tại các nhà máy hóa chất hay dầu khí là sự cố rò rỉ bất ngờ tại vị trí nối. Ngay cả khi gasket (gioăng) được lắp đặt đúng tiêu chuẩn, sự ăn mòn theo thời gian hoặc biến động áp suất vẫn có thể khiến môi chất bắn tia (spray-out) ra ngoài.

Hậu quả của việc rò rỉ hóa chất không chỉ dừng lại ở tổn thất vật tư hay hư hỏng hệ thống piping xung quanh. Nó là nguy cơ trực tiếp gây tai nạn lao động nghiêm trọng, cháy nổ hoặc ô nhiễm môi trường trên diện rộng. Insight ngành cho thấy: Chỉ cần một điểm rò rỉ nhỏ không được kiểm soát cũng có thể dẫn đến một thảm họa lớn. Chính vì vậy, flange shield xuất hiện như một "tấm khiên" bảo vệ đơn giản nhưng cực kỳ quan trọng, giúp ngăn chặn mọi rủi ro ngay từ điểm tiếp xúc.

Flange shield là gì?

Flange shield (hay còn gọi là tấm chắn mặt bích, bao bảo vệ mặt bích) là thiết bị bảo vệ được thiết kế để lắp bao quanh các mối nối mặt bích. Mục đích cốt lõi của thiết bị này là ngăn chặn sự bắn tia của các chất lỏng nguy hiểm (như axit, kiềm, dầu nóng) khi xảy ra sự cố rò rỉ gasket, từ đó bảo vệ nhân viên vận hành và thiết bị lân cận.

Bản chất của một lớp "bảo vệ thứ cấp"

Về mặt kỹ thuật, tấm chắn mặt bích không có nhiệm vụ thay thế gasket trong việc làm kín hệ thống. Thay vào đó, nó đóng vai trò là lớp bảo vệ dự phòng bên ngoài. Khi áp suất bên trong đẩy môi chất qua khe hở của mặt bích, shield sẽ khuếch tán năng lượng của tia bắn, làm cho chất lỏng chảy xuống một cách an toàn thay vì bắn mạnh ra xa.

Việc sử dụng thiết bị này là tiêu chuẩn an toàn bắt buộc tại nhiều quốc gia trong các ngành công nghiệp nặng, nơi việc tiếp xúc trực tiếp với hóa chất có thể gây ra những vết bỏng hóa học không thể hồi phục.

Cấu tạo và vật liệu của tấm chắn mặt bích

Một bộ flange shield tiêu chuẩn được thiết kế để chịu đựng các điều kiện khắc nghiệt nhất mà hệ thống piping có thể gặp phải. Chiều sâu trong thiết kế nằm ở việc kết hợp giữa tính linh hoạt khi lắp đặt và khả năng kháng hóa chất tuyệt đối.

Cấu tạo chi tiết

1. Vỏ bảo vệ (Outer Shield): Lớp ngoài cùng thường cứng cáp hoặc dẻo dai để định hình và chịu tác động vật lý.

2. Lớp lót chống hóa chất: Tiếp xúc trực tiếp với môi chất rò rỉ, đảm bảo shield không bị phân hủy khi gặp axit hay kiềm mạnh.

3. Khóa cố định hoặc dây đai: Hệ thống buộc (thường bằng dây rút hoặc Velcro) giúp thiết bị ôm khít vào đường ống, không bị xê dịch bởi rung động.

Vật liệu phổ biến và ứng dụng

• PTFE (Teflon): Đây là vật liệu cao cấp nhất, có khả năng kháng hầu hết các loại hóa chất mạnh và chịu được nhiệt độ lên đến 250°C.

• Polypropylene (PP): Lựa chọn kinh tế cho các hệ thống nước thải, hóa chất nhẹ, có độ bền cơ học tốt.

• Stainless Steel Mesh (Lưới thép không gỉ): Chuyên dụng cho các đường ống hơi nóng (steam) hoặc dầu nóng áp suất cao, nơi rủi ro nhiệt độ quan trọng hơn ăn mòn hóa học.

• Composite Fiber: Kết hợp giữa sợi thủy tinh và lớp phủ nhựa, giúp tăng khả năng chịu lực xé.

Giải thích chuyên gia: Lựa chọn vật liệu là yếu tố quyết định. Hóa chất mạnh yêu cầu PTFE, trong khi môi trường nhiệt độ cực cao yêu cầu thép không gỉ để tránh nóng chảy khi sự cố xảy ra.

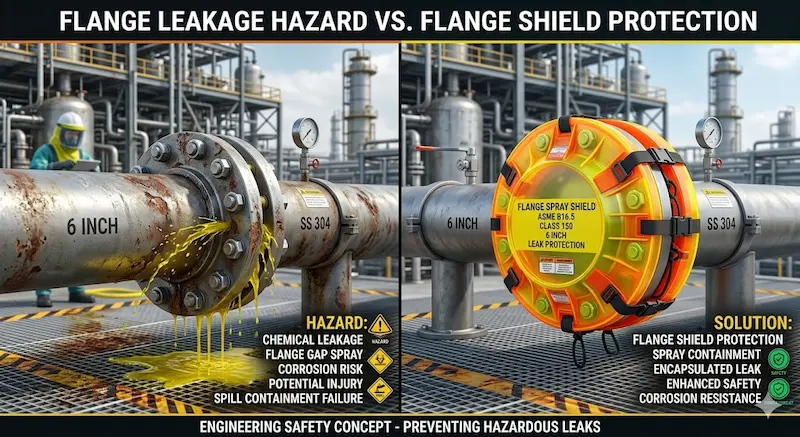

Phân loại tấm chắn mặt bích phổ biến

Tùy vào nhu cầu giám sát và môi trường đặc thù, tấm chắn mặt bích được chia thành nhiều dòng sản phẩm khác nhau:

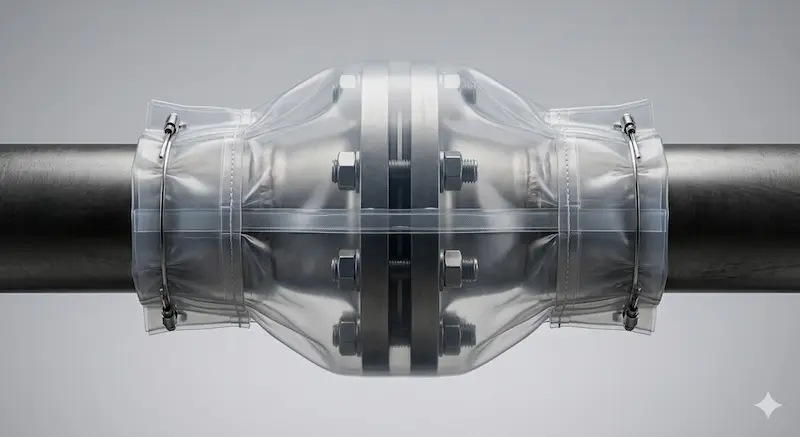

• Transparent Flange Shield (Tấm chắn trong suốt): Sử dụng vật liệu nhựa trong suốt hoặc có cửa sổ quan sát. Loại này cho phép kỹ thuật viên nhìn thấy sự rò rỉ ngay lập tức mà không cần tháo shield.

• Heavy-Duty Chemical Shield: Được gia cố nhiều lớp, chuyên dùng cho các đường ống dẫn axit nồng độ cao (H2SO4, HCl).

• Heat-Resistant Flange Cover: Khả năng chịu nhiệt vượt trội, bảo vệ chống lại các tia bắn của hơi nóng hoặc chất lỏng ở nhiệt độ trên 300°C.

• Spray Containment Shield: Thiết kế đặc biệt để chuyển hướng dòng rò rỉ về một khay chứa an toàn.

Insight: Một số dòng cao cấp hiện nay còn tích hợp các dải màu chỉ thị hóa chất. Khi có rò rỉ, dải màu này sẽ đổi màu, đóng vai trò như một hệ thống "cảnh báo sớm" trực quan.

So sánh tấm chắn mặt bích với các giải pháp bảo vệ khác

Kết luận: Tấm chắn mặt bích là giải pháp bổ trợ hoàn hảo nhất. Nó không loại trừ nguyên nhân rò rỉ nhưng loại trừ hậu quả tai nạn từ sự rò rỉ đó.

Vì sao flange shield quan trọng trong hệ thống công nghiệp?

Không đơn thuần là một phụ kiện trang bị thêm, tấm chắn mặt bích là một phần của chiến lược quản lý rủi ro (Risk Management) hiện đại:

1. Ngăn tiếp xúc hóa chất nguy hiểm: Bảo vệ đôi mắt và làn da của kỹ sư vận hành trước các tia bắn áp lực cao.

2. Giảm nguy cơ tai nạn lao động: Giúp doanh nghiệp tuân thủ các quy định nghiêm ngặt về an toàn vệ sinh lao động (OSHA hoặc tiêu chuẩn tương đương).

3. Bảo vệ thiết bị và môi trường: Ngăn không cho hóa chất ăn mòn bắn vào các thiết bị điện, cảm biến đắt tiền xung quanh.

4. Giảm chi phí bảo trì: Hạn chế việc hóa chất rò rỉ gây gỉ sét mặt bích và bu lông, giúp việc tháo lắp bảo trì sau này dễ dàng hơn.

Insight chuyên gia: Đây là giải pháp "nâng cấp an toàn chi phí thấp" (low-cost safety upgrade) nhưng mang lại hiệu quả bảo vệ tài sản và con người cực kỳ cao.

Ứng dụng thực tế và sai lầm phổ biến

Tấm chắn mặt bích được dùng ở đâu?

• Nhà máy hóa chất: Các đường dẫn axit, kiềm, dung môi hữu cơ.

• Nhà máy dầu khí: Hệ thống lọc dầu, vận chuyển nhiên liệu.

• Hệ thống hơi nóng (Steam): Ngăn chặn bỏng nhiệt do hơi nước áp suất cao.

• Xử lý nước thải: Bảo vệ chống lại các hóa chất khử trùng mạnh.

• Công nghiệp thực phẩm: Sử dụng phiên bản tiêu chuẩn FDA để bảo vệ các khớp nối vệ sinh.

Sai lầm cần tránh:

Nhiều đơn vị vận hành mắc phải những sai lầm tai hại khi sử dụng tấm chắn mặt bích:

• Sử dụng thay thế Gasket: Nghĩ rằng lắp shield vào thì không cần gasket xịn. Điều này dẫn đến rò rỉ liên tục và làm hỏng chính cái shield đó.

• Chọn sai vật liệu: Dùng shield vải thông thường cho axit đặc, dẫn đến việc shield bị mủn nát ngay khi hóa chất chạm vào.

• Sai kích thước: Shield quá rộng sẽ làm giảm khả năng chặn tia bắn, trong khi quá chật sẽ khó lắp đặt và dễ hỏng khóa.

Cách chọn và lắp đặt flange shield đúng kỹ thuật

Checklist lựa chọn:

• Môi trường hóa chất: Môi chất là gì? Độ pH bao nhiêu?

• Nhiệt độ làm việc: Nhiệt độ liên tục và nhiệt độ đỉnh khi có sự cố.

• Vật liệu: PTFE cho hóa chất mạnh, PP cho nước, SS cho nhiệt độ cao.

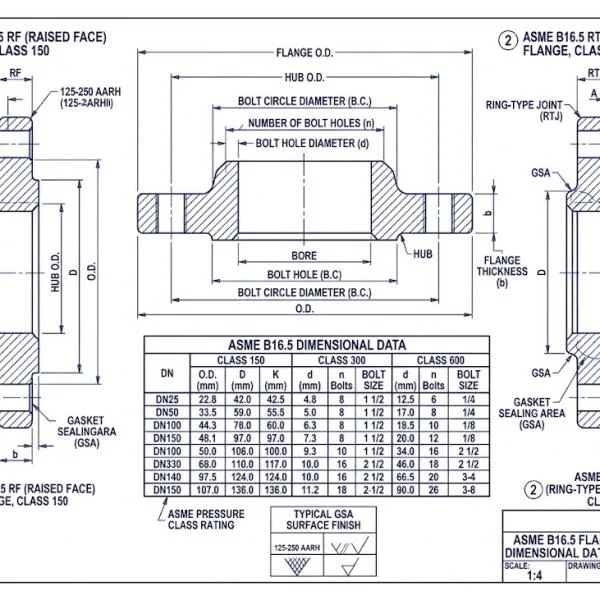

• Tiêu chuẩn mặt bích: Size flange theo ANSI, DIN hay JIS?

• Khả năng kháng UV: Nếu lắp đặt ngoài trời, shield cần chống được tia cực tím để không bị giòn gãy.

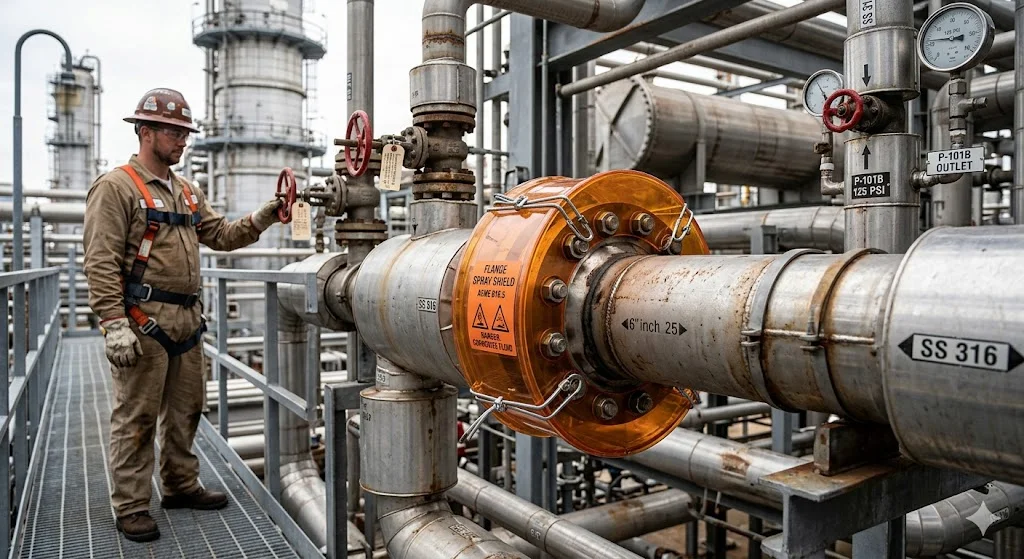

Lưu ý lắp đặt:

• Lắp kín hoàn toàn chu vi mặt bích, đảm bảo dây buộc được siết chặt.

• Nếu dùng loại vải, hãy đảm bảo lớp lót hướng vào trong.

• Kiểm tra định kỳ: Ít nhất 6 tháng một lần cần kiểm tra xem shield có bị đổi màu hay giòn không.

• Thay thế ngay: Khi shield đã từng hứng một đợt rò rỉ hóa chất lớn, cấu trúc vật liệu có thể đã yếu đi, cần thay mới để đảm bảo an toàn.

FAQ - Những câu hỏi thường gặp về tấm chắn mặt bích

1. Flange shield là gì?

Là một lớp bảo vệ bao quanh mặt bích để ngăn chặn hóa chất rò rỉ bắn tia ra môi trường xung quanh, bảo vệ con người và thiết bị.

2. Tấm chắn mặt bích có ngăn được rò rỉ hoàn toàn không?

Không, nó không có chức năng làm kín như gasket. Nó chỉ giúp kiểm soát và chuyển hướng dòng chảy rò rỉ một cách an toàn.

3. Tại sao nên dùng loại trong suốt?

Loại trong suốt giúp nhân viên vận hành phát hiện sớm các dấu hiệu rò rỉ (như đọng nước, đổi màu) mà không cần phải tháo thiết bị ra kiểm tra thường xuyên.

4. Vật liệu PTFE và Polypropylene khác gì nhau?

PTFE (Teflon) chịu nhiệt và hóa chất tốt hơn nhưng giá cao. PP rẻ hơn, phù hợp cho các ứng dụng hóa chất nhẹ và nước thải.

5. Bao lâu thì nên thay tấm chắn mặt bích một lần?

Tùy thuộc vào môi trường. Ở ngoài trời nắng gắt hoặc nơi có nồng độ hóa chất cao, nên kiểm tra hàng năm và thay thế khi thấy dấu hiệu lão hóa vật liệu.

Kết luận

Flange shield không chỉ là một phụ kiện kỹ thuật; nó là cam kết của doanh nghiệp đối với an toàn lao động và bảo vệ môi trường. Việc trang bị tấm chắn mặt bích cho hệ thống piping là khoản đầu tư thông minh, giúp giảm thiểu rủi ro thảm họa chỉ với một chi phí rất nhỏ.

Trong thiết kế hệ thống đường ống hiện đại, sự an toàn phải bắt đầu từ những chi tiết nhỏ nhất. Đừng để một điểm rò rỉ mặt bích trở thành khởi đầu của một cuộc khủng hoảng.
