BS4504 PN16 Flange: Giải Pháp Kết Nối Đường Ống Tiêu Chuẩn Châu Âu Chuyên Sâu

Trong lĩnh vực lắp đặt đường ống (piping) cho các dự án công nghiệp theo tiêu chuẩn châu Âu (UK/EU), việc đảm bảo tính đồng bộ giữa các linh kiện là yếu tố sống còn. Một tình huống thực tế thường gặp là khi dự án nhập khẩu thiết bị từ Anh Quốc hoặc các quốc gia EU, nhưng khi lắp đặt, mặt bích lại không khớp với hệ thống hiện có. Điều này không chỉ gây lãng phí vật tư mà còn khiến toàn bộ dự án rơi vào trạng thái đình trệ.

Nguyên nhân cốt lõi thường nằm ở việc nhầm lẫn giữa các hệ tiêu chuẩn có vẻ ngoài tương đồng. Đặc biệt, BS4504 PN16 mặt bích rất dễ bị đánh đồng với DIN PN16 của Đức hoặc tiêu chuẩn EN 1092-1 mới của châu Âu. Tuy nhiên, chỉ cần sai lệch một thông số nhỏ về sơ đồ lỗ bu lông hoặc độ dày bích, hệ thống sẽ không thể vận hành. Hiểu đúng và sâu về BS4504 PN16 flange là yêu cầu bắt buộc để đảm bảo sự chính xác tuyệt đối trong thiết kế và thi công kỹ thuật cao.

BS4504 PN16 flange là gì?

BS4504 PN16 mặt bích là loại mặt bích được sản xuất dựa trên tiêu chuẩn British Standard 4504. Đây là bộ tiêu chuẩn do Anh Quốc thiết lập nhằm quy định các chi tiết kỹ thuật cho mặt bích thép, gang và các loại vật liệu khác dùng trong đường ống áp suất.

Bản chất và nguồn gốc

• BS (British Standard): Hệ tiêu chuẩn quốc gia của Anh, vốn là nền tảng kỹ thuật cho nhiều quốc gia trong khối Thịnh vượng chung và các dự án dầu khí quốc tế.

• PN16 (Pressure Nominal): Chỉ số áp suất danh nghĩa, tương đương với khả năng chịu tải tối đa là 16 bar (khoảng 232 psi) ở điều kiện nhiệt độ tiêu chuẩn.

Dù hiện nay tiêu chuẩn EN 1092-1 đã chính thức thay thế BS4504 để thống nhất toàn bộ châu Âu, nhưng trong thực tế thi công tại Việt Nam và các khu vực có hệ thống máy móc cũ (legacy systems), BS4504 PN16 mặt bích vẫn giữ một vị thế cực kỳ quan trọng và không thể thay thế tùy tiện.

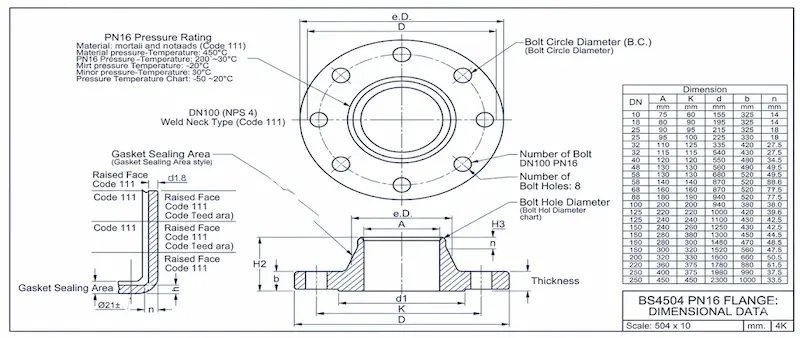

Thông số kỹ thuật BS4504 PN16 flange

Việc nắm vững thông số kỹ thuật không chỉ giúp bạn mua đúng hàng mà còn giúp kỹ sư tính toán được khả năng chịu tải của toàn bộ hệ thống. BS4504 PN16 mặt bích có những đặc điểm định danh riêng biệt sau:

1. Kích thước danh nghĩa (DN)

Tiêu chuẩn này bao phủ dải kích thước rộng, từ các đường ống nhỏ DN15 cho đến các đường ống siêu lớn trên DN600. Mỗi kích thước DN sẽ có sơ đồ lỗ bu lông (Bolt hole pattern) tương ứng.

2. Áp suất và Nhiệt độ

Với định mức PN16, mặt bích này phục vụ tốt nhất cho các hệ thống nước sạch, HVAC và xử lý nước thải. Tuy nhiên, cần lưu ý rằng khi nhiệt độ môi chất tăng cao, khả năng chịu áp thực tế sẽ giảm xuống theo biểu đồ nhiệt-áp quy định trong tiêu chuẩn BS.

3. Cấu trúc hình học

• Outside Diameter (OD): Đường kính ngoài tổng thể của mặt bích.

• Thickness Flange: Độ dày của đĩa bích, đảm bảo không bị biến dạng khi siết bu lông ở áp suất cao.

• Facing (Bề mặt làm kín): Phổ biến nhất là RF (Raised Face) - mặt lồi để tăng cường áp lực lên gioăng, và FF (Flat Face) - mặt phẳng thường dùng cho các thiết bị bằng gang.

4. Vật liệu chế tạo

Phổ biến nhất là thép carbon (A105) để tối ưu chi phí, hoặc thép không gỉ (Stainless Steel 304/316) cho các môi trường thực phẩm và hóa chất nhẹ.

Phân loại BS4504 PN16 flange phổ biến

Tùy vào phương thức kết nối với ống và mục đích sử dụng, BS4504 PN16 mặt bích được chia thành 5 loại chính:

1. Slip-on Flange (Bích hàn trượt): Ống được đưa vào trong lỗ bích và hàn fillet. Đây là loại được ưa chuộng nhất nhờ giá thành rẻ và dễ dàng điều chỉnh độ dài ống khi thi công.

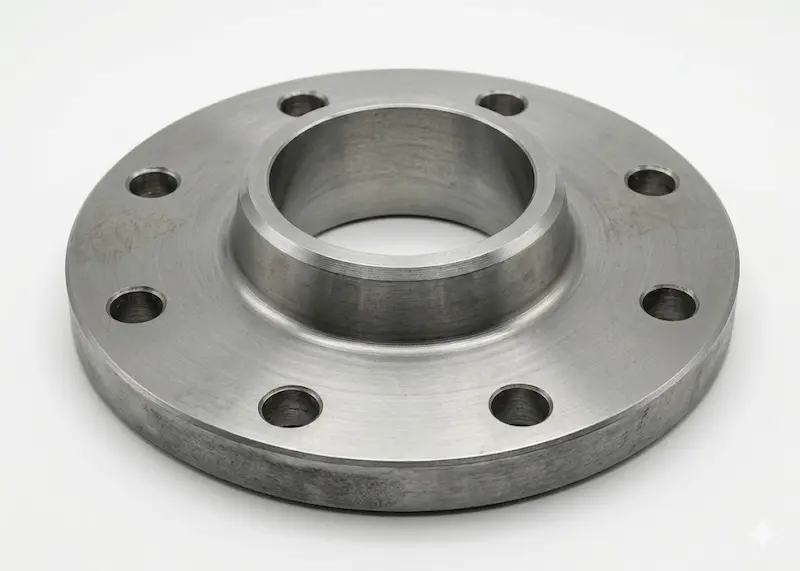

2. Weld Neck Flange (Bích hàn cổ): Có thiết kế cổ dài để hàn đối đầu (butt-weld) với ống. Loại này phân phối ứng suất tốt hơn, là lựa chọn số 1 cho các vị trí có độ rung động hoặc áp suất thay đổi liên tục.

3. Blind Flange (Bích mù): Dùng để bịt kín đầu ống hoặc các ngã chờ. Trong hệ thống PN16, bích mù đóng vai trò quan trọng trong việc thử áp đường ống.

4. Threaded Flange (Bích ren): Kết nối bằng ren, không cần hàn. Thường dùng cho các khu vực yêu cầu an toàn cháy nổ cao hoặc đường ống kích thước nhỏ.

5. Socket Weld Flange: Tương tự slip-on nhưng có gờ bên trong để cố định đầu ống, giúp dòng chảy trơn tru hơn.

So sánh BS4504 PN16 với DIN PN16 và EN 1092-1

Nhiều người lầm tưởng PN16 của hãng nào cũng giống nhau. Bảng dưới đây sẽ chỉ ra sự khác biệt để bạn tránh rủi ro "lắp không vừa":

Kết luận: Mặc dù EN 1092-1 được xây dựng dựa trên sự hợp nhất của BS4504 và DIN, nhưng trong một số kích thước DN đặc thù, thông số độ dày hoặc dung sai vẫn có sự khác biệt. Nếu hệ thống của bạn yêu cầu chính xác tuyệt đối theo thiết kế Anh Quốc cũ, hãy luôn ưu tiên BS4504 PN16 mặt bích.

Vì sao BS4504 PN16 mặt bích vẫn được sử dụng rộng rãi?

Dù đã có tiêu chuẩn EN thay thế, nhưng BS4504 PN16 mặt bích vẫn tồn tại bền bỉ trong ngành công nghiệp vì 3 lý do:

• Hệ thống cũ (Legacy Systems): Hàng ngàn nhà máy, trạm bơm được xây dựng từ những thập niên trước theo thiết kế của Anh. Khi bảo trì hoặc thay thế một đoạn ống, bạn bắt buộc phải dùng mặt bích BS4504 để khớp với các van và máy bơm cũ.

• Thiết bị nhập khẩu đồng bộ: Nhiều máy móc chuyên dụng nhập khẩu từ UK vẫn giữ nguyên chuẩn bích này. Việc thay đổi sang chuẩn khác sẽ kéo theo sự thay đổi của toàn bộ cụm thiết bị, gây tốn kém cực lớn.

• Chi phí: Trong nhiều trường hợp, việc duy trì tiêu chuẩn hiện hữu giúp doanh nghiệp tránh được các chi phí chuyển đổi hệ thống và đào tạo nhân lực thi công mới.

Ứng dụng thực tế của BS4504 PN16 flange

Dòng mặt bích này là "xương sống" cho nhiều hệ thống hạ tầng quan trọng:

• Cấp thoát nước: Các trạm bơm nước sạch đô thị và hệ thống thoát nước mưa công suất lớn.

• HVAC: Đường ống dẫn nước lạnh cho hệ thống điều hòa trung tâm tòa nhà.

• Xử lý nước thải: Kết nối các bồn chứa, máy tách rác và hệ thống bơm hóa chất xử lý.

• Công nghiệp nhẹ: Các nhà máy sản xuất giấy, dệt nhuộm và chế biến thực phẩm có quy mô trung bình.

Sai lầm phổ biến và những lưu ý "sống còn"

Chọn sai BS4504 PN16 flange không chỉ là mất tiền, mà là mất an toàn. Hãy lưu ý các lỗi sau:

1. Nhầm lẫn với EN 1092-1: Đừng chủ quan rằng PN16 là sẽ khớp. Hãy kiểm tra lại bản vẽ kỹ thuật gốc xem yêu cầu cụ thể là BS hay EN.

2. Bỏ qua sơ đồ lỗ (Bolt pattern): Số lượng lỗ bu lông có thể giống nhau, nhưng khoảng cách tâm lỗ (PCD) có thể lệch vài milimet khiến bạn không thể xỏ bu lông qua được.

3. Dùng sai Gioăng (Gasket): Gioăng cho hệ áp lực thấp không thể dùng cho PN16, gây rò rỉ ngay khi thử áp.

4. Không đồng bộ vật liệu: Lắp mặt bích thép carbon vào ống inox sẽ gây ra hiện tượng ăn mòn điện hóa, làm hỏng mối nối chỉ sau thời gian ngắn.

Checklist: Cách chọn BS4504 PN16 flange đúng kỹ thuật

Để đảm bảo mua đúng và lắp chuẩn, hãy rà soát theo danh sách sau:

• Xác định tiêu chuẩn chính xác: Kiểm tra hệ thống hiện tại là BS 4504 hay đã nâng cấp lên EN 1092-1.

• Chọn đúng kích thước DN: Ví dụ DN100 của BS4504.

•  Kiểm tra định mức PN: Đảm bảo là PN16 (16 bar).

• Lựa chọn vật liệu: Tương thích với môi chất (Nước, khí, hóa chất).

• Kiểm tra bề mặt (Face): Yêu cầu mặt lồi (RF) hay mặt phẳng (FF).

• Chứng chỉ CO-CQ: Đảm bảo sản phẩm có nguồn gốc xuất xứ rõ ràng và đạt chuẩn kiểm định.

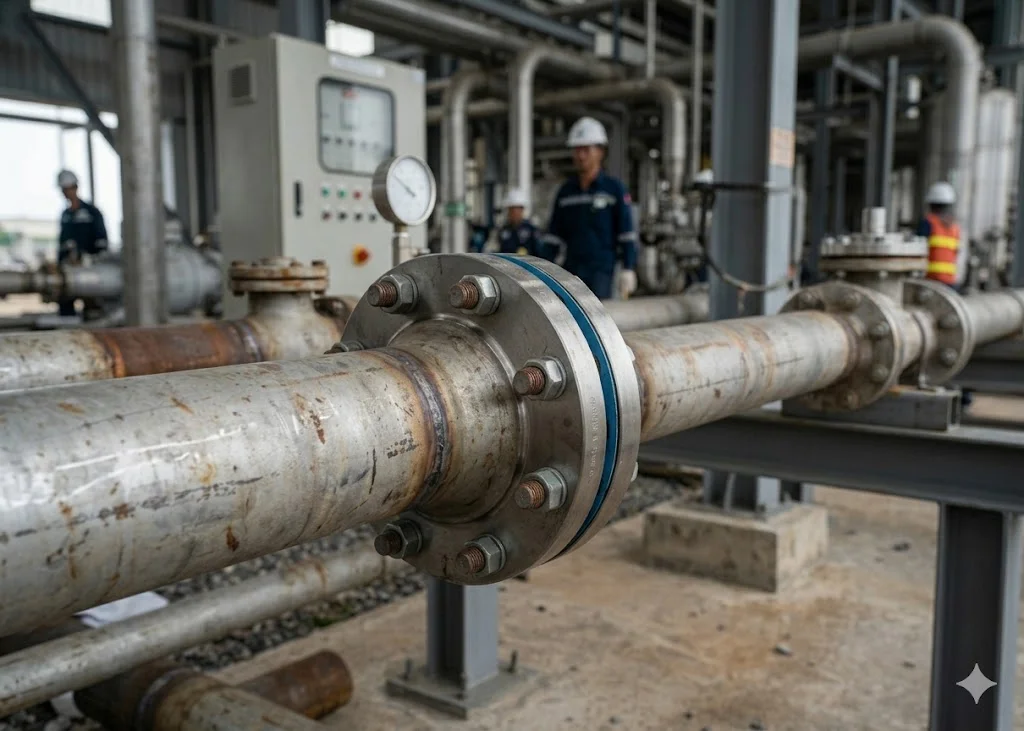

Hướng dẫn lắp đặt BS4504 PN16 flange an toàn

Quy trình lắp đặt quyết định 50% độ bền của mối nối:

1. Làm sạch bề mặt: Loại bỏ gỉ sét, dầu mỡ trên mặt bích và gioăng.

2. Siết bu lông theo hình sao: Luôn siết các bu lông đối diện nhau theo thứ tự chéo để lực ép dàn đều, tránh gây vênh bích.

3. Dùng đúng Torque: Không siết quá chặt làm đứt bu lông hoặc hỏng gioăng, nhưng phải đủ lực để đảm bảo kín khít ở áp suất 16 bar.

4. Thử áp: Luôn thực hiện bài kiểm tra thủy tĩnh (hydro-test) trước khi đưa hệ thống vào vận hành chính thức.

FAQ - Những câu hỏi thường gặp

1. BS4504 PN16 flange là gì?

Đây là mặt bích sản xuất theo tiêu chuẩn Anh Quốc (British Standard) với định mức chịu áp suất danh nghĩa 16 bar.

2. PN16 chịu được tối đa bao nhiêu bar?

Khoảng 16 bar ở nhiệt độ môi trường. Khả năng chịu áp sẽ giảm khi nhiệt độ tăng cao (ví dụ dẫn hơi nóng).

3. BS4504 có khác gì với EN 1092-1 không?

Có. EN 1092-1 là tiêu chuẩn mới của Châu Âu nhằm thay thế BS4504. Mặc dù nhiều thông số giống nhau nhưng chúng không hoàn toàn tương thích trong mọi trường hợp.

4. Có thể dùng mặt bích DIN PN16 thay thế không?

Có thể trong một số kích thước DN nhất định, nhưng cần chuyên gia kỹ thuật đối chiếu bảng thông số PCD và độ dày bích trước khi quyết định.

5. Loại mặt bích PN16 nào phổ biến nhất?

Mặt bích hàn trượt (Slip-on) là loại phổ biến nhất vì dễ thi công và chi phí hợp lý.

Kết luận

BS4504 PN16 flange tuy là một tiêu chuẩn "legacy" nhưng vẫn đóng vai trò huyết mạch trong việc duy trì và vận hành các hệ thống đường ống tiêu chuẩn Anh Quốc. Việc lựa chọn đúng tiêu chuẩn bích không chỉ đảm bảo tính kỹ thuật cho dự án mà còn là minh chứng cho sự am hiểu và chuyên nghiệp của đơn vị thầu.

Trong kỷ nguyên chuyển dịch sang tiêu chuẩn EN, việc nắm vững kiến thức về BS4504 giúp bạn xử lý tốt các bài toán bảo trì và nâng cấp hệ thống một cách tối ưu nhất.
