TTMA Flange Standard: Giải Mã Tiêu Chuẩn Mặt Bích Đặc Thù Trong Ngành Piping

Trong triển khai các dự án đường ống (piping) quy mô quốc tế, việc lựa chọn sai tiêu chuẩn phụ kiện là một cơn ác mộng về chi phí và tiến độ. Hãy tưởng tượng kịch bản: Dự án đã đi đến giai đoạn lắp đặt, nhưng các mặt bích nhập khẩu không thể kết nối được với thiết bị vì sai lệch lỗ bu lông chỉ vài milimet. Đây là hệ quả của việc nhầm lẫn giữa các tiêu chuẩn phổ biến và các tiêu chuẩn đặc thù.

Trong khi ANSI, DIN hay JIS đã quá quen thuộc, thì TTMA flange standard lại là một khái niệm khá "kín tiếng" nhưng lại đóng vai trò sinh tử trong một số hệ thống công nghiệp nhất định. Việc hiểu sai hoặc bỏ qua tiêu chuẩn này có thể dẫn đến rủi ro rò rỉ nghiêm trọng hoặc dừng toàn bộ hệ thống thi công. Hiểu đúng về Truck Trailer Manufacturers Association không chỉ là yêu cầu kỹ thuật mà còn là chìa khóa để đảm bảo sự đồng bộ tuyệt đối cho dự án.

Truck Trailer Manufacturers Association là gì? Định nghĩa và bản chất kỹ thuật

TTMA flange standard (viết tắt của Truck Trailer Manufacturers Association) ban đầu là bộ tiêu chuẩn được thiết lập bởi Hiệp hội các nhà sản xuất xe rơ-moóc chở hàng. Tuy nhiên, trong lĩnh vực piping, tiêu chuẩn này quy định chi tiết về kích thước, áp suất làm việc, vật liệu và cấu trúc kết nối của mặt bích được sử dụng trong các hệ thống vận chuyển chất lỏng, khí hóa chất và dầu khí đặc thù.

Bản chất của bộ tiêu chuẩn

Khác với các tiêu chuẩn công nghiệp nặng thông thường, TTMA tập trung vào tính gọn nhẹ nhưng vẫn phải đảm bảo độ kín khít cao. Bộ tiêu chuẩn này quy định:

• Đường kính danh nghĩa (DN): Phạm vi kích thước ống tương thích.

• Bolt Pattern (Sơ đồ lỗ bu lông): Vị trí, số lượng và khoảng cách tâm lỗ.

• Pressure Rating (Cấp áp suất): Khả năng chịu tải tối đa của mặt bích khi vận hành.

Insight chuyên gia: TTMA không phải là tiêu chuẩn "đại trà". Nó thường xuất hiện trong các hệ thống nạp xả nhiên liệu, xe bồn hoặc các dự án công nghiệp nặng có thiết kế đồng bộ từ nước ngoài.

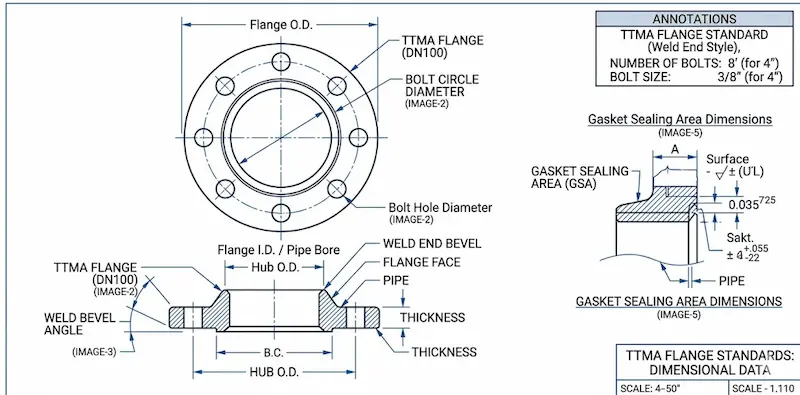

Cấu trúc và thông số kỹ thuật của TTMA flange standard

Để nhận diện và lắp đặt chính xác một mặt bích theo Truck Trailer Manufacturers Association, kỹ sư cần nắm vững 5 thông số kỹ thuật cốt lõi. Sự sai lệch ở bất kỳ chỉ số nào cũng khiến kết nối trở nên vô dụng.

1. Đường kính danh nghĩa (DN): Xác định kích thước lòng ống, đảm bảo lưu lượng chất lỏng không bị thắt nút cổ chai.

2. Áp suất làm việc (PN / Class): Mặc dù thiết kế mỏng hơn ANSI, nhưng mặt bích TTMA vẫn có các cấp áp suất riêng biệt để đảm bảo an toàn cho môi chất áp lực trung bình.

3. Số lượng và vị trí bulong: Đây là đặc điểm nhận dạng quan trọng nhất. Bolt circle của TTMA thường khác biệt hoàn toàn so với các hệ tiêu chuẩn khác.

4. Độ dày flange: Được tối ưu hóa để giảm trọng lượng tổng thể của hệ thống đường ống trên xe hoặc giàn khoan.

5. Bề mặt làm kín (Sealing Face): Thường sử dụng dạng Flat Face (FF) hoặc Raised Face (RF) tùy thuộc vào loại gioăng (gasket) đi kèm.

Giải thích kỹ thuật: Trong thiết kế piping, tính đồng bộ là tiên quyết. Nếu mặt bích máy bơm theo tiêu chuẩn TTMA mà ống dẫn lại chọn mặt bích ANSI, việc lắp đặt cưỡng ép sẽ gây ứng suất dư và dẫn đến rò rỉ sau thời gian ngắn vận hành.

Phân loại mặt bích theo tiêu chuẩn TTMA

Mặc dù quy định về kích thước và lỗ bu lông có sự khác biệt, nhưng về kiểu dáng cơ bản, Truck Trailer Manufacturers Association vẫn bao gồm các loại bích phổ biến để đáp ứng linh hoạt các phương thức thi công hàn hoặc ren:

• Slip-on Flange (Bích hàn trượt): Loại bích phổ biến nhất trong hệ TTMA, cho phép trượt mặt bích vào ống và hàn fillet 2 lớp, cực kỳ dễ căn chỉnh vị trí.

• Weld Neck Flange (Bích hàn cổ): Dùng cho các vị trí yêu cầu độ bền mỏi cao, cổ bích dài giúp chuyển áp suất từ mặt bích sang đường ống tốt hơn.

• Blind Flange (Bích mù): Sử dụng để bịt kín các đầu ống chờ hoặc các cửa kiểm tra trong hệ thống xe bồn, bồn chứa hóa chất.

• Threaded Flange (Bích ren): Thích hợp cho các khu vực không thể sử dụng phương pháp hàn (khu vực dễ cháy nổ) hoặc các đường ống kích thước nhỏ.

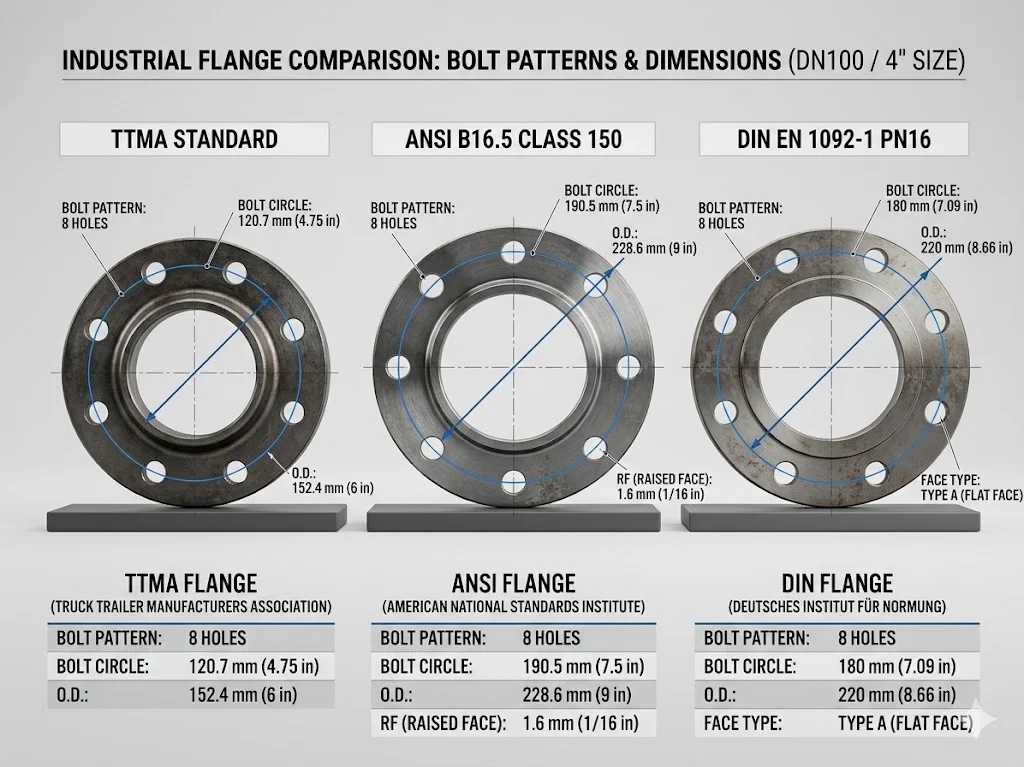

So sánh Truck Trailer Manufacturers Association với ANSI, DIN và JIS

Việc nhầm lẫn TTMA với các hệ tiêu chuẩn khác là nguyên nhân hàng đầu gây lãng phí vật tư. Bảng dưới đây phân tích sự khác biệt cốt lõi:

Kết luận: TTMA là tiêu chuẩn mang tính "hệ thống đóng". Bạn không thể tùy tiện lấy một mặt bích ANSI 150 để thay thế cho TTMA Flange mà không có sự kiểm tra kỹ lưỡng về sơ đồ lỗ bu lông (Bolt Pattern).

Vì sao Truck Trailer Manufacturers Association quan trọng trong thiết kế piping?

Trong các dự án kỹ thuật cao như giàn khoan Offshore, nhà máy hóa chất hay hệ thống logistic lỏng, việc áp dụng Truck Trailer Manufacturers Association mang lại những giá trị không thể thay thế:

1. Đảm bảo đồng bộ hóa tuyệt đối: Các thiết bị đặc thù như van xả nhanh, khớp nối khô (Dry disconnect) thường được đúc sẵn theo chuẩn TTMA. Việc dùng mặt bích cùng chuẩn đảm bảo sự liền mạch.

2. Tránh sai lệch lắp đặt: Việc tuân thủ tiêu chuẩn giúp loại bỏ rủi ro "râu ông nọ cắm cằm bà kia", đảm bảo an toàn cháy nổ trong vận chuyển môi chất nguy hiểm.

3. Tối ưu tải trọng hệ thống: Trong ngành vận tải hoặc các kết nối treo trên giàn khoan, trọng lượng nhẹ của mặt bích TTMA giúp giảm tải cho kết cấu đỡ nhưng vẫn đảm bảo áp suất vận hành.

Ứng dụng thực tế và những sai lầm cần tránh

Truck Trailer Manufacturers Association thường xuất hiện trong các môi trường đòi hỏi sự khắt khe về tính chính xác:

• Hệ thống nạp nhiên liệu: Tại các tổng kho xăng dầu hoặc xe bồn vận chuyển.

• Dự án dầu khí Offshore: Các module thiết bị nhập khẩu từ G7 thường sử dụng tiêu chuẩn này cho các đường ống công nghệ phụ trợ.

• Nhà máy hóa chất: Các bồn chứa dung môi có hệ thống xả đặc thù.

Sai lầm chết người khi triển khai:

• Nhầm lẫn cảm quan: Thấy mặt bích có 4 hoặc 8 lỗ bu lông giống ANSI rồi đặt mua ngay mà không đo khoảng cách tâm lỗ (Bolt circle diameter).

• Dùng sai Pressure Rating: Ép mặt bích TTMA chịu áp suất vượt ngưỡng thiết kế của Class/PN dự án.

• Không đồng bộ Gasket: Sử dụng gioăng của tiêu chuẩn khác khiến bề mặt làm kín không được bao phủ hoàn toàn, gây rò rỉ âm thầm.

Checklist: Cách chọn Truck Trailer Manufacturers Association đúng kỹ thuật

Để tránh sai sót, kỹ sư mua hàng và kỹ sư thiết kế nên tuân thủ danh sách kiểm tra sau:

• Xác định tiêu chuẩn gốc: Kiểm tra bản vẽ P&ID xem hệ thống yêu cầu TTMA hay các hệ phổ biến (ANSI/DIN).

• Đo kích thước lỗ bu lông (BC): Sử dụng thước kẹp chính xác để đo Bolt Circle Diameter. Đây là thông số "biết nói" nhất của TTMA.

• Xác định cấp áp suất: Kiểm tra áp suất vận hành tối đa (Max Working Pressure) để chọn Class phù hợp.

• Lựa chọn vật liệu: Thép carbon (A105), Inox (304/316) hay nhôm (thường dùng cho xe bồn) để tương thích với môi chất.

• Yêu cầu chứng chỉ CO-CQ: Đảm bảo mặt bích được sản xuất đúng theo quy trình kiểm định của tiêu chuẩn TTMA.

FAQ - Những câu hỏi thường gặp về Truck Trailer Manufacturers Association

1. TTMA flange standard có phổ biến không?

Không phổ biến như ANSI hay DIN. Nó mang tính đặc thù cao, chủ yếu dùng trong ngành vận tải chất lỏng và các hệ thống phụ trợ dầu khí.

2. Có thể lắp lẫn mặt bích TTMA với mặt bích ANSI được không?

Hầu như không. Khoảng cách tâm lỗ và đường kính lỗ bu lông của TTMA thường khác biệt so với chuẩn ANSI B16.5, dù kích thước DN có thể giống nhau.

3. Tại sao nên dùng tiêu chuẩn TTMA thay vì ANSI?

Khi bạn đang làm việc với các thiết bị nhập khẩu đồng bộ (như van xe bồn Mỹ) hoặc cần tối ưu trọng lượng cho hệ thống di động, TTMA là lựa chọn bắt buộc.

4. Mặt bích TTMA thường làm bằng vật liệu gì?

Phổ biến nhất là nhôm (để giảm trọng lượng xe bồn) và inox/thép carbon cho các ứng dụng công nghiệp.

5. Kiểm tra tiêu chuẩn TTMA ở đâu trên mặt bích?

Các nhà sản xuất uy tín thường đóng chìm thông số (Hard stamp) trên vành ngoài của mặt bích, bao gồm ký hiệu TTMA, kích thước và cấp áp suất.

Kết luận

Truck Trailer Manufacturers Association là một mắt xích kỹ thuật quan trọng trong các hệ thống đường ống chuyên dụng. Việc hiểu rõ bản chất, thông số và phạm vi ứng dụng của tiêu chuẩn này giúp các đơn vị thi công tránh được những sai lầm sơ đẳng nhưng gây thiệt hại kinh tế lớn.

Lời khuyên từ chuyên gia: Luôn đối chiếu bản vẽ kỹ thuật và đo đạc thực tế trước khi đặt hàng. Một mặt bích đúng chuẩn không chỉ giúp hệ thống vận hành trơn tru mà còn khẳng định sự chuyên nghiệp của đơn vị thầu dự án.
