Flange asme b16 5: Tiêu Chuẩn Vàng Trong Hệ Thống Đường Ống Công Nghiệp

Trong các dự án trọng điểm như nhà máy lọc dầu, giàn khoan offshore hay nhà máy nhiệt điện, sự an toàn của hệ thống piping luôn được đặt lên hàng đầu. Một sai sót nhỏ trong việc lựa chọn mặt bích có thể dẫn đến hậu quả thảm khốc: rò rỉ khí gas, nổ đường ống áp lực cao hoặc đơn giản là hệ thống không thể vượt qua bước kiểm định khắt khe của các tổ chức quốc tế.

Thực tế, flange asme b16 5 là tiêu chuẩn bắt buộc trong hầu hết các dự án sử dụng công nghệ của Mỹ hoặc tiêu chuẩn quốc tế. Tuy nhiên, nhiều kỹ sư vẫn gặp khó khăn trong việc phân biệt các Class áp suất hoặc sơ đồ lỗ bu lông (bolt pattern). Chỉ cần nhầm lẫn giữa Class 150 và Class 300, hoặc chọn sai kiểu bề mặt (facing), toàn bộ công đoạn lắp ráp sẽ bị đình trệ. Việc hiểu đúng và sâu về flange ASME B16.5 không chỉ là kiến thức chuyên môn mà còn là yêu cầu sinh tử đối với bất kỳ kỹ sư piping chuyên nghiệp nào.

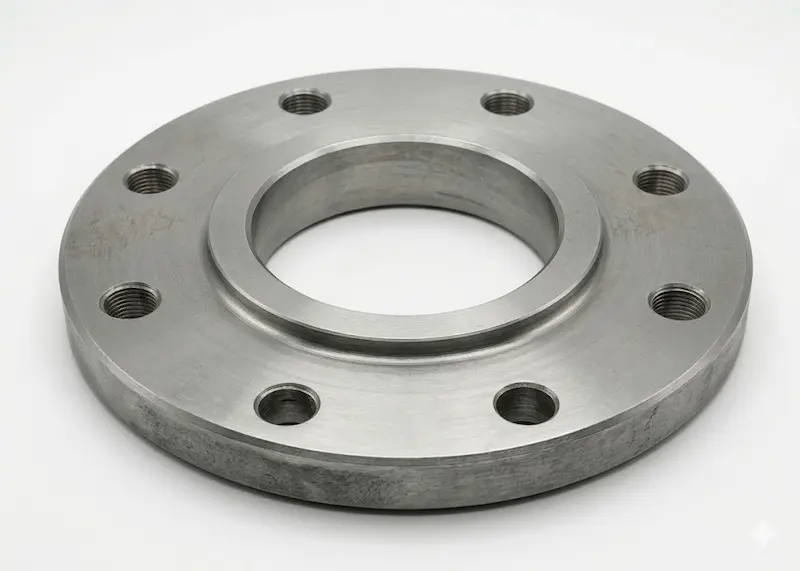

Flange ASME B16.5 là gì?

Flange asme b16 5 là loại mặt bích được thiết kế và sản xuất theo tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers). Đây là bộ tiêu chuẩn toàn cầu quy định chi tiết về kích thước, áp suất làm việc, nhiệt độ, vật liệu và các phương pháp kiểm định cho mặt bích từ kích thước DN ½” đến 24”.

Bản chất kỹ thuật

Tiêu chuẩn này không chỉ là một bảng tra kích thước đơn thuần, mà nó là sự cam kết về khả năng chịu tải cơ học. Flange ASME B16.5 quy định chặt chẽ các yếu tố:

• Class Pressure: Các cấp áp suất như 150, 300, 400, 600, 900, 1500 và 2500.

• Bolt Pattern: Quy định số lượng, đường kính và khoảng cách các lỗ bu lông để đảm bảo tính lắp lẫn trên toàn thế giới.

• Facing: Các kiểu bề mặt tiếp xúc như RF (mặt lồi), RTJ (khớp vòng) hay FF (mặt phẳng).

Insight chuyên gia: Trong ngành dầu khí và công nghiệp nặng, nếu bạn không nói ngôn ngữ của ASME B16.5, bạn sẽ rất khó để vận hành hệ thống theo các tiêu chuẩn vận hành an toàn quốc tế.

Thông số kỹ thuật chi tiết của flange asme b16 5

Để lựa chọn đúng loại flange asme b16 5, kỹ thuật viên cần nắm vững "ma trận" thông số liên quan đến áp suất và hình học. Mỗi thông số đều có mối liên hệ mật thiết với khả năng vận hành của hệ thống dưới điều kiện khắc nghiệt.

1. Kích thước và Cấp áp suất (Class)

Dải kích thước tiêu chuẩn kéo dài từ ½” đến 24”. Đối với các kích thước lớn hơn 24”, kỹ sư phải chuyển sang tiêu chuẩn ASME B16.47.

• Class 150: Phù hợp cho áp suất thấp và nhiệt độ trung bình.

• Class 300/600: Dùng trong các đường ống dẫn dầu khí hoặc hơi nóng.

• Class 900/1500+: Chuyên dụng cho các hệ thống siêu áp lực trong nhà máy điện hạt nhân hoặc giàn khoan dầu cực sâu.

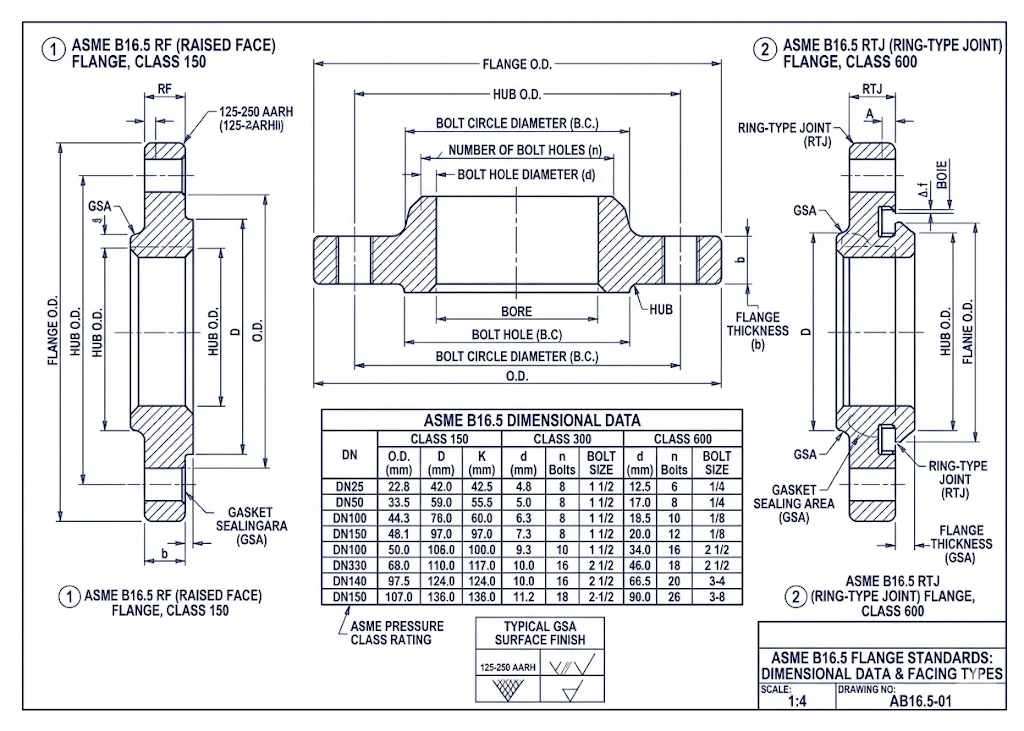

2. Sơ đồ lỗ bu lông (Bolt Circle)

Đây là thông số quyết định tính kết nối. Một mặt bích 8 inch Class 150 sẽ có số lượng lỗ và đường kính tâm lỗ khác hoàn toàn so với loại Class 300. Việc đối chiếu bảng tra (Chart) chuẩn ASME là bắt buộc để tránh tình trạng "râu ông nọ cắm cằm bà kia".

3. Kiểu bề mặt làm kín (Facing Types)

• RF (Raised Face): Phổ biến nhất, mặt lồi giúp tập trung áp lực lên gioăng để tạo độ kín.

• RTJ (Ring Type Joint): Sử dụng vòng đệm kim loại hình nhẫn, chuyên dùng cho áp suất cực cao và môi trường nhiệt độ lớn.

• FF (Flat Face): Mặt phẳng, thường dùng khi kết nối với các thiết bị bằng gang hoặc van nhựa để tránh gãy vỡ mặt bích khi siết lực.

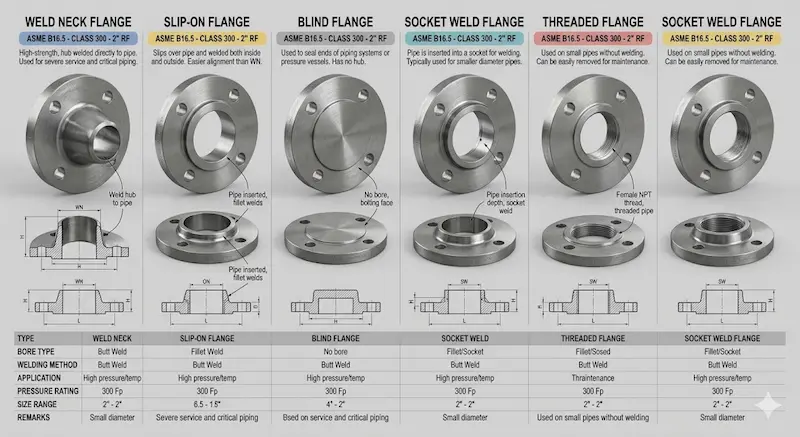

Phân loại flange theo ASME B16.5

Tùy vào phương thức hàn và vị trí lắp đặt, tiêu chuẩn flange asme b16 5 chia thành các dòng sản phẩm đặc thù:

1. Weld Neck Flange (WN): Có cổ dài để hàn đối đầu. Đây là loại an toàn nhất, chịu được ứng suất và rung động cực tốt, thường thấy trong các đường ống chính của nhà máy lọc dầu.

2. Slip-On Flange (SO): Mặt bích trượt, ống được đưa vào trong và hàn cả 2 mặt. Loại này kinh tế, dễ lắp đặt nhưng khả năng chịu ứng suất thấp hơn WN.

3. Blind Flange (Mặt bích mù): Không có lỗ trung tâm, dùng để bịt kín đầu ống hoặc ngã chờ kiểm tra.

4. Socket Weld Flange: Có gờ bên trong để cố định ống, dùng cho các đường ống kích thước nhỏ (thường dưới 2”) và áp suất trung bình.

5. Threaded Flange: Mặt bích ren, không cần hàn, chuyên dùng trong môi trường dễ cháy nổ.

6. Lap Joint Flange: Sử dụng kèm với đầu nối Stub End, cho phép mặt bích xoay tự do để dễ dàng căn chỉnh lỗ bu lông.

So sánh ASME B16.5 với tiêu chuẩn DIN và JIS

Trong giới kỹ thuật, sự nhầm lẫn giữa hệ Inch (Mỹ) và hệ Mét (Đức, Nhật) là nguyên nhân hàng đầu gây lãng phí.

Kết luận: Flange ASME B16.5 là "ngôn ngữ quốc tế" của ngành piping. Hầu hết các thiết bị như máy bơm, van nhập khẩu từ phương Tây đều mặc định theo chuẩn này.

Vì sao flange ASME B16.5 lại cực kỳ quan trọng?

Tại sao các kỹ sư lâu năm luôn yêu cầu khắt khe về tiêu chuẩn này?

• Đảm bảo an toàn áp suất cao: Các tính toán độ dày và vật liệu trong ASME B16.5 đã được thử nghiệm qua hàng thập kỷ để chịu được các kịch bản nổ áp suất.

• Chuẩn hóa quốc tế: Một mặt bích sản xuất tại Việt Nam theo chuẩn ASME B16.5 có thể lắp khớp hoàn toàn với một máy bơm sản xuất tại Mỹ.

• Tương thích thiết bị đặc thù: Các thiết bị dầu khí (Wellhead, X-mas tree) hầu hết đều tuân thủ ASME.

• Giảm rủi ro rò rỉ: Thiết kế bề mặt tiếp xúc (facing) và dung sai lỗ bu lông cực thấp giúp giảm thiểu xác suất rò rỉ môi chất độc hại ra môi trường.

Ứng dụng thực tế của flange ASME B16.5

Bạn có thể tìm thấy flange asme b16 5 trong các hệ thống xương sống của nền kinh tế:

• Nhà máy dầu khí & Hóa chất: Nơi yêu cầu khả năng chống ăn mòn và chịu nhiệt cực cao.

• Nhà máy điện: Các đường ống hơi nóng cao áp (High-pressure steam).

• Offshore Platform: Giàn khoan trên biển với điều kiện ăn mòn muối cực lớn.

• Hệ thống HVAC công nghiệp: Dùng cho các tòa nhà chọc trời hoặc trung tâm dữ liệu.

• Xử lý nước thải: Các trạm bơm công suất lớn đòi hỏi độ bền cơ học cao.

Sai lầm phổ biến khi sử dụng flange ASME B16.5

Đừng để những lỗi sơ đẳng này phá hỏng công trình của bạn:

1. Nhầm lẫn Class áp suất: Cố tình lắp bích Class 150 vào hệ thống có áp suất làm việc của Class 300 để tiết kiệm chi phí. Đây là hành động cực kỳ nguy hiểm.

2. Sai Bolt Pattern: Không kiểm tra kỹ số lỗ bu lông, dẫn đến việc phải khoan lại lỗ bích (điều này bị cấm tuyệt đối trong kỹ thuật).

3. Dùng sai vật liệu: Sử dụng thép carbon (A105) cho môi trường hóa chất ăn mòn thay vì inox (304/316).

4. Không kiểm tra Facing Type: Lắp mặt bích RTJ vào mặt bích RF mà không có phụ kiện chuyển đổi, dẫn đến rò rỉ tức thì khi chạy thử áp.

Checklist: Cách chọn flange ASME B16.5 đúng kỹ thuật

Trước khi ký đơn hàng, hãy rà soát danh sách sau:

• Xác định áp suất vận hành: Áp suất làm việc thực tế là bao nhiêu? (Chọn Class 150, 300 hay 600).

• Kiểm tra nhiệt độ môi chất: Nhiệt độ ảnh hưởng đến khả năng chịu áp của thép.

• Chọn vật liệu (Material): Thép carbon A105 cho dầu/khí thông thường; Inox 304/316 cho thực phẩm/hóa chất.

• Kiểm tra kiểu Facing: RF cho phổ thông, RTJ cho áp cao, FF cho thiết bị gang.

• Đối chiếu ASME B16.5 Chart: Kiểm tra số lỗ bu lông và kích thước tâm lỗ để đảm bảo đồng bộ.

Hướng dẫn lắp đặt flange ASME an toàn

1. Sử dụng đúng Torque: Luôn siết bu lông theo sơ đồ hình sao (Star pattern) và sử dụng cờ lê lực để đảm bảo lực ép đều lên gioăng.

2. Dùng đúng Gasket: Gioăng Spiral Wound thường được dùng cho chuẩn ASME để chịu được sự thay đổi áp suất đột ngột.

3. Không mix tiêu chuẩn: Tuyệt đối không cố gắng lắp bích ASME vào bích JIS hoặc DIN trừ khi có bản vẽ kỹ thuật xác nhận tính tương thích.

4. Thử áp (Hydro-test): Luôn tiến hành thử áp lực nước trước khi đưa môi chất (dầu, khí) vào vận hành chính thức.

FAQ - Những câu hỏi thường gặp về flange ASME B16.5

1. ASME B16.5 là gì?

Đây là tiêu chuẩn mặt bích do Hiệp hội kỹ sư cơ khí Mỹ ban hành, quy định cho các mặt bích từ kích thước ½ inch đến 24 inch.

2.Flange asme b16 5 có những Class nào?

Các cấp áp suất phổ biến gồm: Class 150, 300, 400, 600, 900, 1500 và 2500.

3. ASME khác gì so với ANSI?

ANSI là hệ tiêu chuẩn cũ (Viện Tiêu chuẩn Quốc gia Mỹ). Hiện nay, ASME đã tiếp nhận và cập nhật hầu hết các tiêu chuẩn này. Trong nhiều trường hợp thực tế, người ta vẫn dùng hai thuật ngữ này thay thế cho nhau (như ANSI B16.5).

4. Khi nào dùng bích Weld Neck thay cho Slip-on?

Dùng Weld Neck (WN) khi hệ thống chịu áp suất cao, nhiệt độ cực thấp/cực cao hoặc có sự rung động mạnh. Slip-on (SO) dùng cho áp thấp và không gian lắp đặt hẹp.

5. Vật liệu A105 là gì?

Đây là mác thép carbon chuyên dùng để sản xuất các phụ kiện rèn (forged) như mặt bích, có khả năng chịu áp và độ dẻo dai tốt.

Kết luận

Flange ASME B16.5 chính là "chốt chặn" an toàn quan trọng nhất trong mọi hệ thống đường ống công nghiệp. Việc thấu hiểu từ Class áp suất, kiểu bề mặt tiếp xúc đến cách thức lắp đặt không chỉ giúp bạn tối ưu hóa chi phí vật tư mà còn bảo vệ tính mạng và tài sản của doanh nghiệp.

Hãy nhớ rằng: "Một mặt bích đúng chuẩn là nền móng của một hệ thống vận hành bền bỉ". Đừng bao giờ thỏa hiệp với chất lượng hoặc tiêu chuẩn kỹ thuật khi làm việc với các hệ thống áp lực cao.
