CS Blind Flange: Giải Pháp Bịt Kín Hệ Thống Áp Lực Cao Chuyên Dụng

Trong quá trình thi công và vận hành hệ thống đường ống công nghiệp, việc bịt kín các đầu kết nối hoặc ngăn cách các phân đoạn hệ thống để kiểm tra áp lực là một bước cực kỳ quan trọng. Đã có không ít trường hợp các công trình gặp sự cố rò rỉ nghiêm trọng, thậm chí là nổ vỡ đường ống do sử dụng sai phụ kiện bịt cuối hoặc sử dụng nắp bịt (cap) không tương thích với áp suất vận hành.

Vấn đề thường nằm ở việc thiếu kiến thức chuyên môn khi lựa chọn vật tư: nhiều người nhầm lẫn rằng mọi loại nắp chặn đều có khả năng chịu lực như nhau. Tuy nhiên, khi hệ thống hoạt động ở áp lực cao hoặc nhiệt độ biến thiên, chỉ có những phụ kiện được thiết kế chuyên dụng như mặt bích mù mới đảm bảo được sự an toàn tuyệt đối.

Blind flange (mặt bích mù) từ lâu đã là giải pháp tiêu chuẩn trong ngành dầu khí, hóa chất và thủy lợi. Nhưng để tối ưu hóa chi phí mà vẫn đảm bảo độ bền, cs blind flange (mặt bích mù thép carbon) chính là cái tên được các kỹ sư ưu tiên hàng đầu. Bài viết này sẽ giúp bạn hiểu đúng, chọn đúng và ứng dụng hiệu quả loại phụ kiện thiết yếu này.

CS Blind Flange là gì? Bản chất kỹ thuật và nguyên lý hoạt động

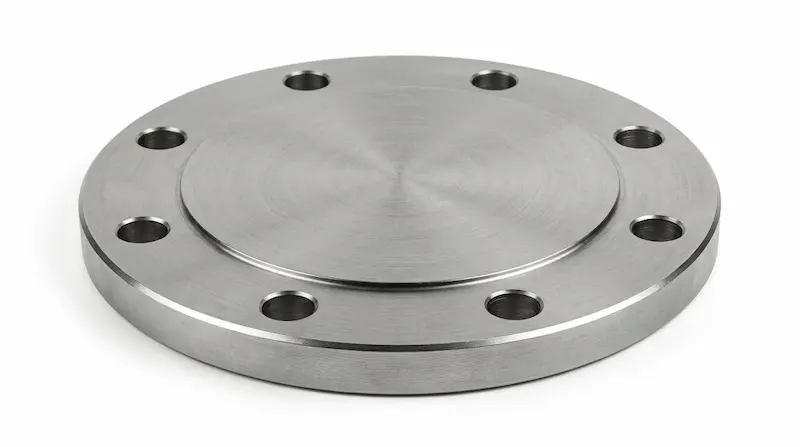

CS blind flange là viết tắt của Carbon Steel Blind Flange, hay còn gọi là mặt bích mù thép carbon. Đây là loại mặt bích đặc biệt, được thiết kế hoàn toàn không có lỗ thoát ở tâm. Chức năng chính của nó là đóng vai trò như một "bức tường" vững chắc để chặn đứng dòng chảy tại các đầu ống, đầu van hoặc các cửa ra của bình áp lực.

Về bản chất kỹ thuật, do không có lỗ trung tâm, mặt bích mù thép carbon sở hữu cấu trúc vật lý đặc nhất trong số tất cả các loại mặt bích. Điều này cho phép nó chịu được ứng suất uốn và áp lực thủy tĩnh cực lớn tác động từ dòng lưu chất bên trong hệ thống. Thép carbon (carbon steel) cung cấp độ cứng và khả năng chịu lực kéo tốt, biến nó thành lựa chọn kinh tế hơn so với inox nhưng vẫn đảm bảo các tiêu chuẩn an toàn khắt khe.

Nguyên lý hoạt động của phụ kiện này khá đơn giản nhưng hiệu quả. Nó được gắn vào mặt bích kết nối của đầu ống thông qua hệ thống bulong và gioăng làm kín (gasket). Khi các bulong được siết chặt, mặt bích mù sẽ ép chặt vào gioăng, tạo ra một rào cản kín tuyệt đối, ngăn chặn mọi sự rò rỉ lưu chất ra môi trường bên ngoài.

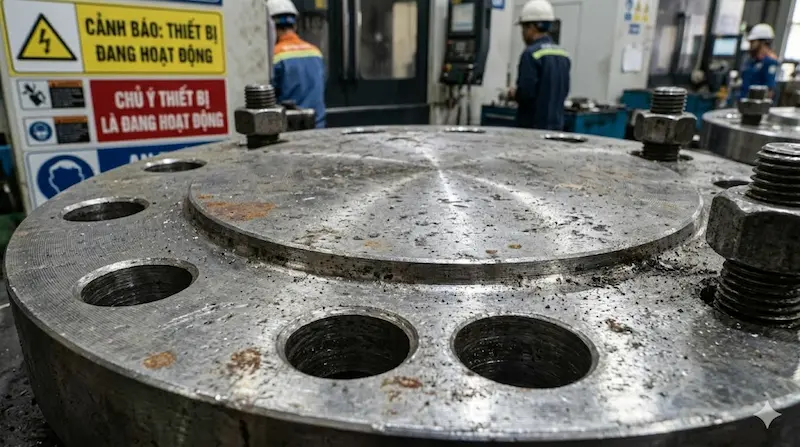

Phân tích chuyên sâu về đặc điểm kỹ thuật CS Blind Flange

Để một hệ thống vận hành an toàn, việc hiểu rõ các thông số kỹ thuật của mặt bích mù thép carbon là điều bắt buộc đối với mỗi kỹ sư và nhà thu mua.

1. Phân loại theo tiêu chuẩn và cấp áp lực

Mặt bích mù thép carbon không được sản xuất tùy tiện mà phải tuân thủ các quy chuẩn quốc tế để đảm bảo tính lắp lẫn:

• Tiêu chuẩn ANSI / ASME B16.5: Phổ biến nhất tại Việt Nam, thường dùng cho các dự án dầu khí và công nghiệp nặng.

• Tiêu chuẩn DIN (Đức) & JIS (Nhật Bản): Thường gặp trong các hệ thống cấp thoát nước, PCCC hoặc máy móc nhập khẩu từ Châu Âu, Á.

Về cấp áp lực (Pressure Ratings), mặt bích mù thép carbon được chia thành các Class phổ biến như Class 150, 300, 600, 900 cho đến 2500. Mỗi cấp áp lực sẽ quy định độ dày và số lượng lỗ bulong khác nhau để tương thích với sức ép của hệ thống.

2. Vật liệu và cấu tạo bề mặt

Vật liệu phổ biến nhất để chế tạo bích mù thép carbon là ASTM A105 – loại thép carbon rèn có khả năng chịu nhiệt và áp suất cao tuyệt vời. Bên cạnh đó, cấu tạo bề mặt (Facing) cũng là yếu tố quyết định độ kín:

• RF (Raised Face): Bề mặt có gờ lồi, thường dùng với gioăng phi kim loại hoặc gioăng bán kim loại.

• RTJ (Ring Type Joint): Bề mặt có rãnh để đặt vòng đệm kim loại (Ring Joint Gasket), chuyên dùng cho các hệ thống siêu áp lực (Class 600 trở lên).

3. Tại sao Blind Flange lại chịu áp tốt hơn các loại bích khác?

Hãy làm một phép so sánh nhỏ: Trong khi bích cổ hàn (Weld Neck) hay bích trượt (Slip-on) có lỗ ở tâm để dòng chảy đi qua, chúng thường chịu ứng suất tại các điểm nối hàn. Ngược lại, cs blind flange là một khối thép đặc. Khi áp lực tác động vào tâm mặt bích, lực này được phân bổ đều ra xung quanh các lỗ bulong. Chính độ dày lớn và việc không có "điểm yếu" ở trung tâm giúp nó trở thành phụ kiện lý tưởng để thử nghiệm áp lực hệ thống (hydrostatic testing).

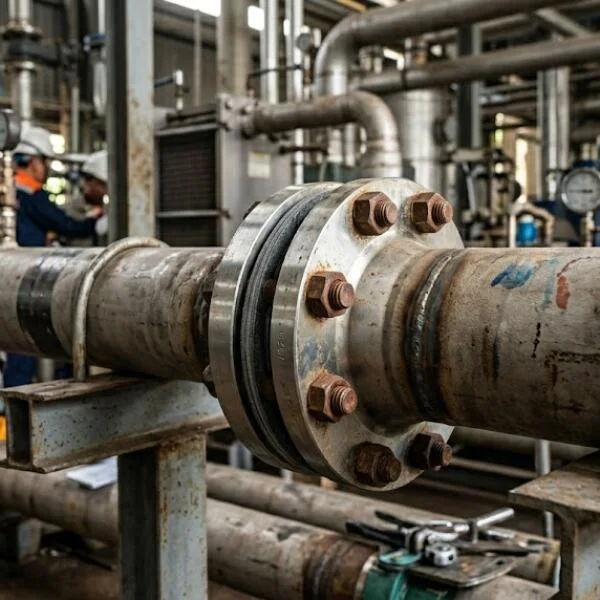

Ứng dụng thực tế: Khi nào cần sử dụng CS Blind Flange?

Trong thực tế thi công, mặt bích mù thép carbon được coi là "vật bất ly thân" của người thợ đường ống trong nhiều giai đoạn:

1. Bịt kín đầu chờ: Khi một hệ thống đường ống đang trong quá trình mở rộng hoặc chưa lắp đặt thiết bị cuối, bích mù sẽ chặn dòng để hệ thống hiện tại vẫn hoạt động bình thường.

2. Cách ly hệ thống để bảo trì: Khi cần sửa chữa một đoạn ống hoặc van, kỹ sư sẽ lắp bích mù để ngăn chặn hoàn toàn lưu chất tràn vào khu vực làm việc, đảm bảo an toàn tuyệt đối cho công nhân.

3. Thử nghiệm áp suất (Test áp): Đây là ứng dụng quan trọng nhất. Trước khi bàn giao công trình, toàn bộ hệ thống sẽ được bơm nước áp lực cao để kiểm tra độ kín. CS blind flange là phụ kiện duy nhất đủ độ tin cậy để đóng kín các đầu ra trong quá trình này.

Ứng dụng phổ biến nhất:

• Hệ thống dẫn dầu, khí gas trong ngành dầu khí.

• Đường ống dẫn hơi (steam) trong các nhà máy nhiệt điện.

• Hệ thống xử lý nước thải và hóa chất (nơi không có tính ăn mòn cực độ).

Sai lầm thường gặp: Một lỗi nguy hiểm là sử dụng sai Class áp lực (ví dụ dùng bích Class 150 cho hệ thống yêu cầu Class 300). Ngoài ra, việc siết bulong không đều tay hoặc không sử dụng đúng loại gioăng (gasket) cũng khiến mặt bích mù thép carbon mất đi khả năng làm kín, dẫn đến rò rỉ.

Hướng dẫn lựa chọn và lắp đặt CS Blind Flange chuẩn kỹ thuật

Để phụ kiện phát huy tối đa công năng, bạn cần tuân thủ quy trình kiểm tra và lắp đặt khắt khe.

Checklist lựa chọn tối ưu

• Xác định áp suất làm việc: Tra cứu thông số áp suất vận hành để chọn Class phù hợp (Ví dụ: áp suất 20 bar nên chọn Class 300 ).

• Kiểm tra nhiệt độ: Thép carbon A105 hoạt động tốt trong dải nhiệt độ nhất định. Nếu nhiệt độ quá cao hoặc cực thấp, cần tham vấn ý kiến chuyên gia.

• Tiêu chuẩn kết nối: Đảm bảo bích mù có cùng tiêu chuẩn (ANSI, JIS, hay DIN) với mặt bích đã lắp trên ống để khớp lỗ bulong.

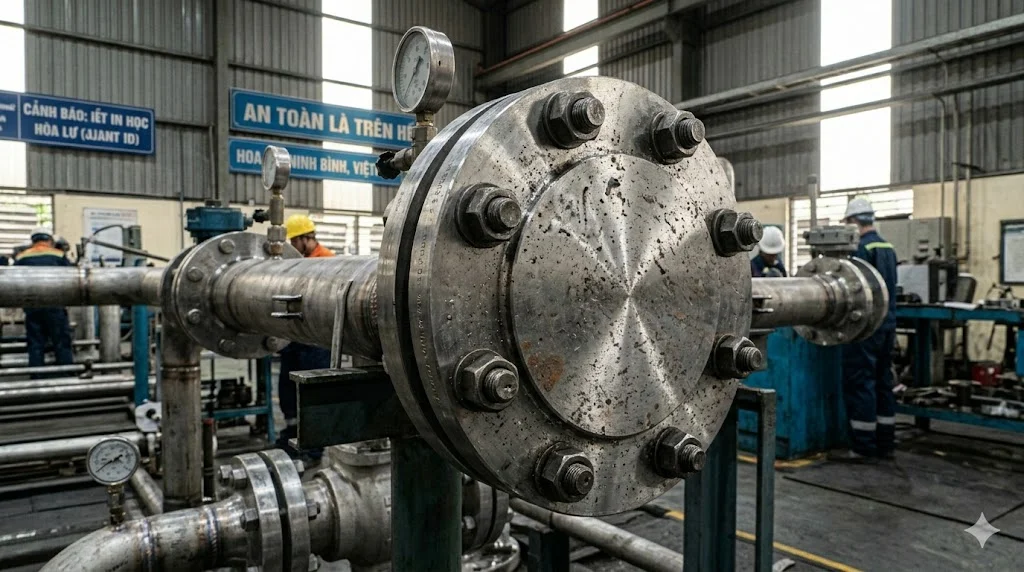

Kỹ thuật lắp đặt an toàn

1. Làm sạch: Vệ sinh kỹ bề mặt tiếp xúc của cả hai mặt bích và gioăng. Một hạt cát nhỏ cũng có thể gây rò rỉ dưới áp suất cao.

2. Đặt gioăng: Đặt gioăng chính xác vào tâm của mặt bích.

3. Siết bulong hình sao: Đây là kỹ thuật sống còn. Bạn không được siết vòng tròn mà phải siết theo cặp đối diện (hình ngôi sao) để lực ép được phân bổ đều, tránh làm vênh mặt bích.

4. Kiểm tra rò rỉ: Sau khi lắp đặt, cần thực hiện kiểm tra bằng nước hoặc bọt xà phòng tại các vị trí kết nối.

Lưu ý đặc biệt: Đối với môi trường có tính ăn mòn cao như nước biển hoặc axit đậm đặc, hãy cân nhắc chuyển từ thép carbon sang inox để tránh hiện tượng gỉ sét làm hỏng mối nối. Tuy nhiên, với các môi trường dầu khí và khí nén, mặt bích mù thép carbon vẫn là lựa chọn số 1 về chi phí.

FAQ: Giải đáp thắc mắc về mặt bích mù thép carbon

1.Blind flange dùng để làm gì?

Nó dùng để bịt kín đầu cuối của hệ thống đường ống, van hoặc các bình áp lực nhằm chặn dòng chảy hoặc cách ly hệ thống.

2.CS blind flange có chịu được áp lực cao không?

Có, nó có khả năng chịu áp lực cực tốt. Tùy thuộc vào cấp áp lực (Class), nó có thể chịu được hàng trăm bar (ví dụ Class 900 hoặc 1500).

3.Có thể thay thế blind flange bằng nắp bịt (cap) được không?

Không nên. Nắp bịt thường được hàn chết vào đầu ống, gây khó khăn cho việc mở rộng hệ thống sau này. Hơn nữa, với các kích thước lớn và áp lực cao, bích mù bằng bulong kết nối an toàn và linh hoạt hơn nhiều.

3.Khi nào nên dùng inox và khi nào nên dùng thép carbon (CS)?

Nên chọn mặt bích mù thép carbon khi môi trường không có tính ăn mòn hóa học để tiết kiệm chi phí. Chỉ nên chọn inox khi môi trường có độ axit cao, độ ẩm lớn hoặc yêu cầu khắt khe về vệ sinh an toàn thực phẩm.

Kết luận: Đảm bảo an toàn hệ thống với CS Blind Flange chất lượng

Việc lựa chọn mặt bích mù thép carbon phù hợp không chỉ đơn giản là mua một nắp chặn bằng thép, mà là đang đầu tư vào sự an toàn và tính bền vững cho toàn bộ công trình. Một mặt bích mù chất lượng, đúng tiêu chuẩn sẽ giúp bạn yên tâm trong các bài test áp lực khắc nghiệt và bảo vệ hệ thống trước những sự cố rò rỉ đáng tiếc.

Hiểu rõ sự khác biệt giữa các cấp áp lực, tiêu chuẩn thiết kế và kỹ thuật lắp đặt chính là chìa khóa để tối ưu hóa hiệu suất vận hành. Đừng để những sai sót nhỏ về vật tư làm ảnh hưởng đến tiến độ và uy tín dự án của bạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về cs blind flange !
