Inox Flange: Giải pháp kết nối đường ống bền bỉ và tối ưu hiệu suất vận hành

Bạn đã bao giờ gặp phải tình trạng hệ thống đường ống vừa mới đi vào hoạt động được một thời gian ngắn đã xuất hiện các vết gỉ sét, rò rỉ tại các điểm nối? Đây là một "cơn ác mộng" về chi phí bảo trì và rủi ro an toàn cho mọi công trình. Nguyên nhân phổ biến nhất không nằm ở kỹ thuật thi công, mà chính là việc sử dụng sai vật liệu mặt bích (flange).

Trong môi trường công nghiệp khắc nghiệt, không phải loại mặt bích nào cũng có khả năng chịu đựng được sự ăn mòn của hóa chất hay áp suất nhiệt cao. Inox flange (mặt bích thép không gỉ) nổi lên như một giải pháp tối ưu nhờ độ bền vượt trội. Tuy nhiên, để tối ưu hóa chi phí và đảm bảo tuổi thọ hệ thống, người mua cần hiểu rõ bản chất kỹ thuật thay vì chỉ chọn theo cảm tính. Bài viết này sẽ phân tích chuyên sâu về mặt bích inox để giúp bạn đưa ra quyết định chính xác nhất.

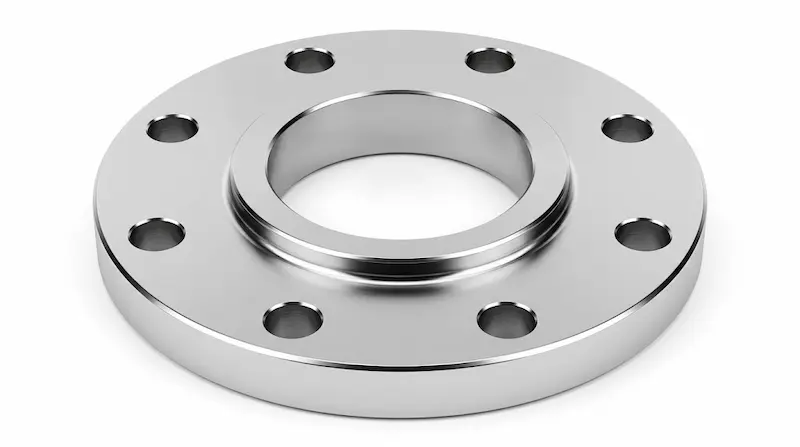

Inox flange là gì? Khái niệm và bản chất kỹ thuật

Mặt bích thép không gỉ là phụ kiện cơ khí được sản xuất từ các mác thép không gỉ (Stainless Steel), đóng vai trò là cầu nối quan trọng giữa các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống. Khác với các loại mặt bích thép carbon thông thường, mặt bích inox mang trong mình những đặc tính vật lý và hóa học đặc thù, giúp nó trở thành "lá chắn" bảo vệ hệ thống trước sự tàn phá của môi trường.

Về bản chất kỹ thuật, mặt bích thép không gỉ sở hữu hàm lượng Crom (Cr) cao, tạo ra một lớp màng oxit bảo vệ mỏng nhưng cực kỳ bền vững trên bề mặt, ngăn chặn quá trình oxy hóa xâm nhập vào lõi vật liệu. Điều này mang lại khả năng chống ăn mòn tuyệt vời, chịu nhiệt độ cao và áp suất lớn một cách ổn định.

Nguyên lý hoạt động của mặt bích inox dựa trên sự kết hợp đồng bộ giữa mặt bích, bulong và gioăng (gasket). Khi được siết chặt, chúng tạo thành một cấu trúc kín khít tuyệt đối, ngăn chặn sự thất thoát lưu chất. Điểm mạnh nhất của giải pháp này là tính linh hoạt trong bảo trì: người thợ có thể tháo rời hệ thống để vệ sinh hoặc thay thế linh kiện mà không cần cắt bỏ đường ống, giúp tiết kiệm đáng kể thời gian dừng máy.

Phân tích chuyên sâu về các loại inox flange hiện nay

Để chọn đúng loại mặt bích phù hợp, chúng ta cần phân tích dựa trên hai yếu tố then chốt: kiểu dáng kết nối và mác vật liệu cấu thành.

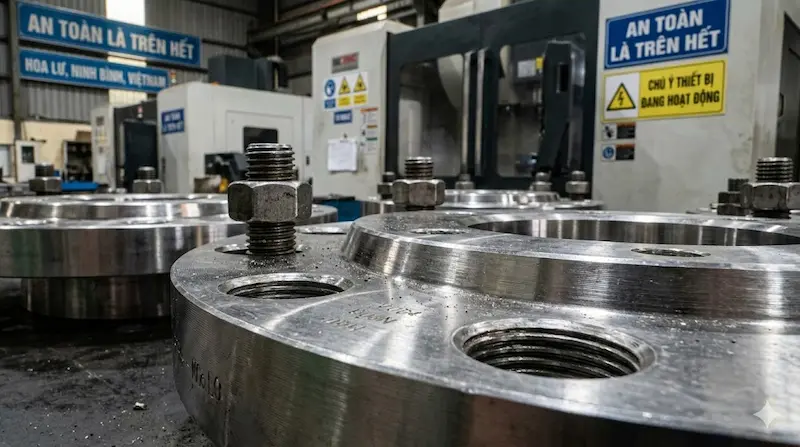

1. Phân loại theo cấu tạo và phương thức kết nối

• Weld Neck Flange (Mặt bích cổ hàn): Được thiết kế với một cái cổ dài, giúp truyền ứng suất vào đường ống thay vì tập trung tại chân mặt bích. Đây là lựa chọn hàng đầu cho các hệ thống áp suất cao và nhiệt độ biến thiên liên tục.

• Slip-on Flange (Mặt bích hàn trượt): Có đường kính trong lớn hơn ống một chút để ống có thể trượt vào bên trong. Loại này dễ lắp đặt và chi phí thấp hơn, nhưng khả năng chịu áp lực thấp hơn mặt bích cổ hàn.

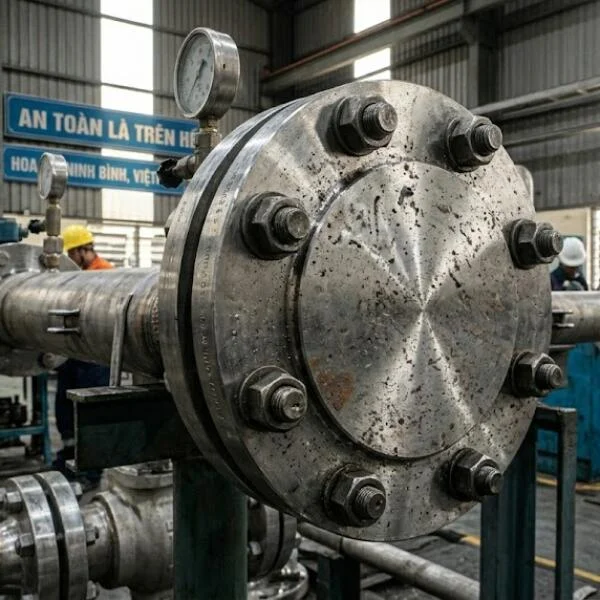

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc ngăn chặn dòng chảy tạm thời tại các vị trí dự phòng.

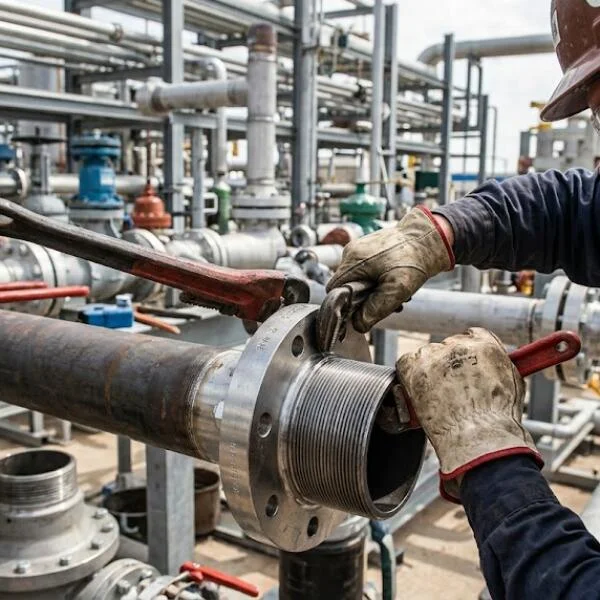

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng mối ghép ren mà không cần hàn. Thường dùng trong môi trường không cho phép tia lửa điện hoặc hệ thống áp suất thấp.

2. Phân loại theo mác thép không gỉ

Việc lựa chọn mác inox quyết định trực tiếp đến tuổi thọ của mặt bích thép không gỉ:

• Inox 201: Giá thành rẻ, độ cứng cao nhưng khả năng chống ăn mòn kém. Chỉ nên dùng trong nhà hoặc môi trường ít tiếp xúc hóa chất.

• Inox 304: Loại phổ biến nhất, chịu được hầu hết các môi trường nước sạch, thực phẩm và hóa chất nhẹ.

• Inox 316/316L: Chứa thêm thành phần Molypden, giúp chống lại sự ăn mòn của Clorua (nước biển) và các axit mạnh. Đây là lựa chọn bắt buộc cho ngành hóa chất và dầu khí.

3. Thông số kỹ thuật và tiêu chuẩn quốc tế

Mặt bích inox không thể sản xuất tùy tiện mà phải tuân thủ nghiêm ngặt các hệ quy chuẩn để đảm bảo tính lắp lẫn:

• Kích thước: Phổ biến từ DN15 đến DN1000 hoặc lớn hơn tùy dự án.

• Áp lực: Được định nghĩa qua các cấp như PN10, PN16 (hệ DIN/JIS) hoặc Class 150, Class 300 (hệ ANSI/ASME).

• Tiêu chuẩn bề mặt: RF (Raised Face) có gờ lồi để tăng áp lực lên gioăng; FF (Flat Face) bề mặt phẳng dùng cho các thiết bị dễ vỡ hoặc áp suất thấp.

Tại sao việc chọn đúng mặt bích thép không gỉ lại quan trọng?

Trong kỹ thuật hệ thống, sai lầm lớn nhất là tư duy "inox nào cũng giống nhau". Nếu bạn sử dụng inox 304 cho môi trường nước biển hoặc hóa chất nồng độ cao, hiện tượng ăn mòn kẽ hở hoặc ăn mòn điểm sẽ xảy ra chỉ sau vài tháng.

Việc chọn đúng mặt bích thép không gỉ (ví dụ 316 cho xử lý nước thải) không chỉ giúp hệ thống vận hành trơn tru mà còn giảm thiểu tối đa chi phí dừng máy để sửa chữa. Một hệ thống sử dụng vật liệu chuẩn có thể kéo dài tuổi thọ lên tới hàng thập kỷ, trong khi việc dùng sai vật liệu sẽ dẫn đến "vòng xoáy" thay thế và thất thoát sản xuất vô cùng tốn kém.

Ứng dụng thực tế của mặt bích thép không gỉ

Nhờ những ưu điểm vượt trội, mặt bích thép không gỉ trở thành thành phần không thể thiếu trong các ngành công nghiệp đòi hỏi tiêu chuẩn khắt khe:

1. Ngành thực phẩm và đồ uống: Yêu cầu bề mặt nhẵn, dễ vệ sinh và không gây nhiễm bẩn thực phẩm. Inox 304 và 316 là tiêu chuẩn bắt buộc tại đây.

2. Dược phẩm và y tế: Môi trường đòi hỏi sự vô trùng tuyệt đối, nơi các phản ứng hóa học không được phép xảy ra trên bề mặt thiết bị.

3. Công nghiệp hóa chất & lọc dầu: Nơi mặt bích phải tiếp xúc trực tiếp với các chất ăn mòn mạnh ở nhiệt độ cực cao.

4. Hệ thống xử lý nước và PCCC: Đặc biệt là các trạm bơm ven biển hoặc hệ thống xử lý nước thải có độ mặn cao.

Sai lầm thường gặp: Một lỗi phổ biến mà các nhà thầu hay mắc phải là dùng inox 201 cho các hệ thống ngoài trời hoặc gần biển để tiết kiệm chi phí. Kết quả là mặt bích bị hoen gỉ sau một mùa mưa, làm mất đi tính thẩm mỹ và độ an toàn của công trình.

Hướng dẫn lựa chọn và lắp đặt inox flange chuẩn kỹ thuật

Để đảm bảo hiệu quả tối ưu, bạn cần thực hiện theo checklist chuyên gia sau đây:

Checklist lựa chọn

• Xác định môi trường: Có axit, muối hay chỉ là nước thông thường? (Chọn 304 hay 316).

• Kiểm tra áp lực vận hành: Hệ thống hoạt động ở bao nhiêu Bar? Để chọn đúng Class hay PN phù hợp.

• Đối chiếu tiêu chuẩn: Hãy chắc chắn rằng mặt bích bạn mua có cùng tiêu chuẩn với van hoặc thiết bị hiện có (không thể lắp lẫn mặt bích chuẩn JIS vào van chuẩn ANSI).

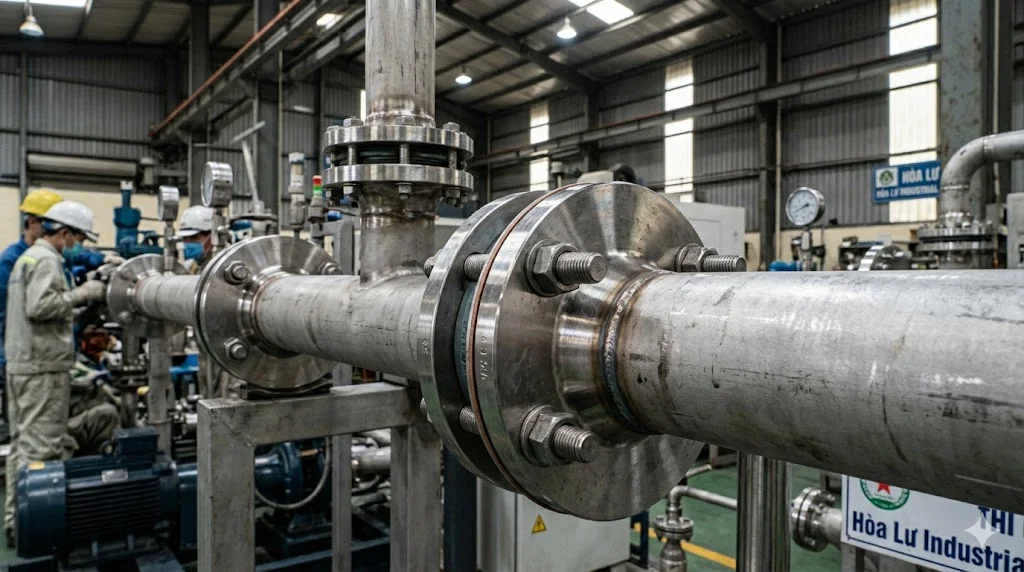

Quy trình lắp đặt an toàn

1. Vệ sinh: Làm sạch hoàn toàn bề mặt tiếp xúc của flange, loại bỏ bụi bẩn hoặc vết dầu.

2. Đặt gioăng: Đặt gioăng (gasket) vào tâm. Lưu ý chọn loại gioăng chịu nhiệt/hóa chất tương ứng với môi trường.

3. Siết bulong: Không siết chặt một con bulong ngay lập tức. Hãy siết theo nguyên tắc đối xứng (hình sao) với lực tăng dần để đảm bảo mặt bích áp chặt đều, tránh vênh gây rò rỉ.

Lưu ý quan trọng: Tuyệt đối không được trộn lẫn các tiêu chuẩn mặt bích khác nhau trong cùng một mối nối vì số lượng lỗ bulong và đường kính vòng chia sẽ không khớp nhau.

FAQ: Giải đáp thắc mắc về mặt bích thép không gỉ

1. Inox flange 304 và 316 khác nhau như thế nào?

Inox 316 chứa thêm Molypden giúp nó chống ăn mòn bởi Clorua và axit tốt hơn hẳn so với 304. Do đó, 316 dùng cho nước biển/hóa chất, còn 304 dùng cho nước sạch/thực phẩm.

2. Mặt bích inox có bị gỉ không?

Inox có khả năng chống gỉ cực tốt nhưng vẫn có thể bị "ố" hoặc ăn mòn nếu dùng sai môi trường (ví dụ dùng 304 trong môi trường axit đặc) hoặc bị nhiễm bẩn sắt từ dụng cụ thi công.

3. Nên chọn tiêu chuẩn ANSI, JIS hay DIN?

Việc này phụ thuộc hoàn toàn vào hệ thống hiện tại của bạn. Thông thường, máy móc Nhật Bản dùng JIS, Châu Âu dùng DIN và các dự án dầu khí thường dùng ANSI.

4. Tuổi thọ trung bình của mặt bích thép không gỉ là bao lâu?

Nếu được lựa chọn đúng mác thép và lắp đặt chuẩn, tuổi thọ của mặt bích inox có thể trên 20 năm, thậm chí đồng hành suốt vòng đời của dự án.

Kết luận: Đầu tư thông minh cho hệ thống bền vững

Sử dụng mặt bích thép không gỉ không chỉ là việc lắp đặt một phụ kiện, mà là việc xây dựng một hệ thống an toàn và bền bỉ. Việc lựa chọn đúng vật liệu và tiêu chuẩn ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí vận hành và sửa chữa trong tương lai.

Hy vọng qua bài phân tích chuyên sâu này, bạn đã có cái nhìn rõ nét về thế giới mặt bích thép không gỉ. Đừng để những sai sót nhỏ về vật liệu làm ảnh hưởng đến tiến độ và chất lượng công trình của bạn.
