Ciocca Flange Là Gì? Giải Pháp Tối Ưu Cho Hệ Thống Áp Lực Cao

Bạn đã bao giờ đối mặt với tình trạng hệ thống đường ống dù được lắp đặt kỹ lưỡng nhưng vẫn xảy ra hiện tượng rò rỉ hoặc biến dạng tại các điểm nối khi vận hành ở áp suất cao? Trong ngành vật tư cơ khí, một sai lầm nhỏ trong khâu chọn lựa linh kiện có thể dẫn đến những thiệt hại khổng lồ về kinh tế và an toàn lao động.

Vấn đề thường gặp nhất chính là sự nhầm lẫn về thuật ngữ kỹ thuật, điển hình là cụm từ ciocca flange . Nhiều kỹ sư hoặc đơn vị thu mua mới vào nghề thường lúng túng khi gặp tên gọi này, dẫn đến việc chọn sai loại mặt bích không đáp ứng đủ tiêu chuẩn chịu lực cho công trình. Thực tế, không phải loại flange nào cũng được thiết kế để chịu đựng các xung lực và nhiệt độ khắc nghiệt.

Việc hiểu đúng bản chất của mặt bích cổ hàn không chỉ giúp bạn tối ưu hóa hiệu suất vận hành mà còn khẳng định sự chuyên nghiệp trong quản lý dự án. Bài viết này sẽ phân tích chi tiết từ định nghĩa, cấu tạo đến ứng dụng thực tế để giúp bạn đưa ra lựa chọn chính xác nhất.

Mặt bích cổ hàn là gì? Bản chất kỹ thuật và nguyên lý vận hành

Trong giới kỹ thuật đường ống, ciocca flange thực tế là một cách gọi tên khác (thường xuất hiện trong một số tài liệu thương mại hoặc khu vực) của Weld Neck Flange – hay còn gọi là mặt bích cổ hàn. Đây là loại mặt bích cao cấp nhất, được thiết kế chuyên biệt để xử lý các bài toán về áp suất và nhiệt độ cực hạn.

Đặc điểm nhận dạng

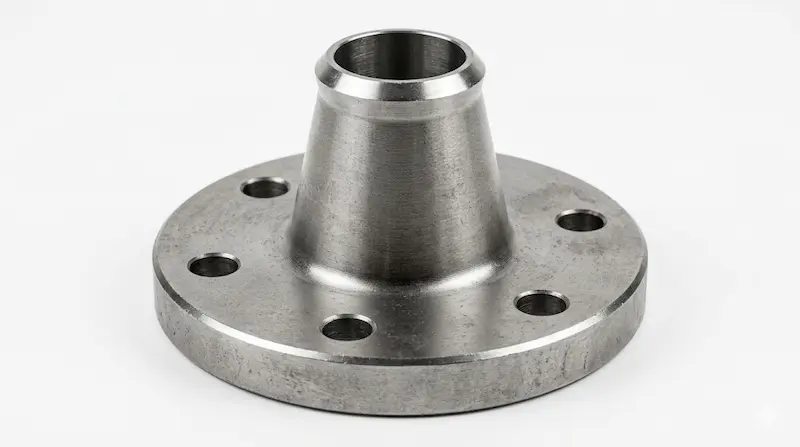

Điểm khác biệt lớn nhất của loại mặt bích này là phần cổ dài (hub) có hình nón vát dần về phía đầu. Thay vì lắp trượt hay vặn ren, mặt bích cổ hàn được kết nối bằng phương pháp hàn giáp mối (butt weld) trực tiếp đầu cổ bích vào đầu ống.

Bản chất kỹ thuật chuyên sâu

Thiết kế hình nón của phần cổ đóng vai trò cực kỳ quan trọng:

• Phân bổ ứng suất: Nó giúp chuyển đổi dần độ dày từ mặt bích sang thành ống, từ đó triệt tiêu sự tập trung ứng suất (stress concentration) tại chân mặt bích.

• Chống rung động: Nhờ mối hàn kín khít và cấu trúc cơ khí vững chãi, nó có khả năng chịu được các rung động mạnh và sự giãn nở nhiệt của hệ thống.

Nguyên lý tạo độ kín

Nguyên lý vận hành dựa trên sự kết hợp giữa mối hàn bền vững tại cổ và bề mặt tiếp xúc phía trước. Khi kết nối hai mặt bích, người ta sử dụng hệ thống bulong siết chặt và gioăng (gasket) ở giữa để tạo ra độ kín khít tuyệt đối, ngăn chặn mọi rò rỉ lưu chất dù là nhỏ nhất.

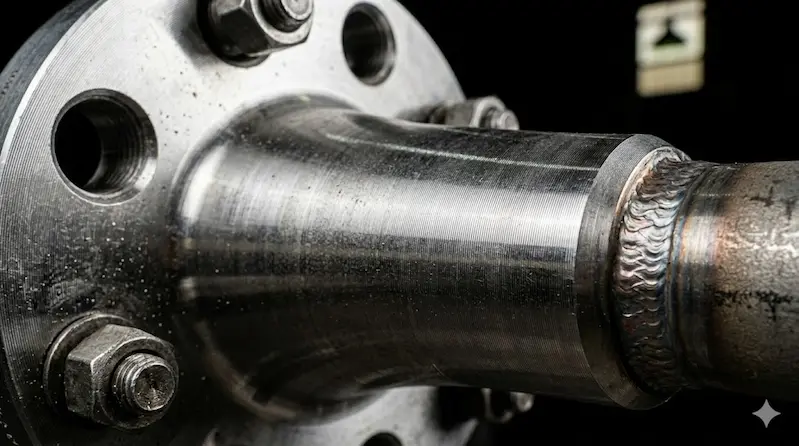

Phân tích chuyên sâu về mặt bích cổ hàn (Weld Neck Flange)

Để lựa chọn được một sản phẩm mặt bích cổ hàn đạt chuẩn, người làm kỹ thuật cần phải nắm lòng các thông số phân loại và tiêu chuẩn quốc tế khắt khe.

1. Phân loại theo tiêu chuẩn và vật liệu

Hệ thống tiêu chuẩn đóng vai trò như "ngôn ngữ chung" trong ngành cơ khí toàn cầu:

• Tiêu chuẩn ANSI/ASME B16.5: Phổ biến nhất trong ngành dầu khí và hóa chất (Class 150, 300, 600...).

• Tiêu chuẩn DIN (Châu Âu) & JIS (Nhật Bản): Thường dùng trong các hệ thống cấp thoát nước, lò hơi công nghiệp.

Về mặt vật liệu, tùy vào lưu chất mà chúng ta chọn loại phù hợp:

• Thép Carbon (A105): Dùng cho hệ thống thông thường, giá thành hợp lý.

• Inox 304/316: Chống ăn mòn tuyệt vời, dùng trong thực phẩm, dược phẩm và hóa chất.

• Thép hợp kim: Dùng cho môi trường nhiệt độ cực cao hoặc cực thấp.

2. Thông số kỹ thuật và kiểu mặt (Facing)

Một bộ mặt bích cổ hàn hoàn chỉnh cần xác định rõ kiểu bề mặt tiếp xúc:

• RF (Raised Face): Bề mặt có gờ lồi, tập trung áp lực lên gioăng, dùng cho hầu hết ứng dụng.

• RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, dành riêng cho các hệ thống siêu áp suất (thường từ Class 600 trở lên).

3. Bảng so sánh mặt bích cổ hàn với các loại mặt bích phổ thông

4. Tại sao mặt bích cổ hàn lại là "vua" của các loại mặt bích?

Lý do nằm ở sự ổn định dòng chảy. Do đường kính trong của cổ bích khớp hoàn toàn với đường kính trong của ống, lưu chất khi đi qua vị trí nối sẽ ít bị nhiễu loạn (turbulence) và không gây ra hiện tượng xói mòn thành ống tại điểm nối. Điều này đặc biệt quan trọng trong các đường ống vận chuyển khí gas hoặc hóa chất lỏng ở tốc độ cao.

Ứng dụng thực tế: Khi nào bạn cần đến Ciocca Flange?

Không phải công trình nào cũng cần dùng đến mặt bích cổ hàn vì chi phí đầu tư và lắp đặt của nó khá cao. Tuy nhiên, trong những tình huống dưới đây, việc sử dụng nó là bắt buộc:

• Hệ thống áp suất cao và siêu cao: Các đường ống dẫn dầu, khí đốt tự nhiên hoặc hơi bão hòa nhiệt độ cao.

• Môi trường biến thiên nhiệt độ liên tục: Nơi sự co giãn nhiệt diễn ra mạnh mẽ, các loại mặt bích khác rất dễ bị hở hoặc nứt mối hàn.

• Hệ thống chứa lưu chất độc hại: Nơi rò rỉ là điều tuyệt đối không được phép xảy ra vì ảnh hưởng đến môi trường và tính mạng con người.

Những sai lầm "chí mạng" thường gặp:

Nhiều đơn vị vì tiết kiệm ngân sách đã thay thế mặt bích cổ hàn bằng mặt bích hàn trượt (slip-on). Hậu quả là sau một thời gian vận hành, ứng suất tập trung quá lớn khiến mối hàn fillet bị nứt, gây rò rỉ và buộc phải dừng toàn bộ hệ thống để sửa chữa, gây thiệt hại gấp nhiều lần so với số tiền tiết kiệm được ban đầu.

Hướng dẫn lựa chọn và lắp đặt chuyên nghiệp

Lắp đặt mặt bích cổ hàn yêu cầu trình độ kỹ thuật cao hơn hẳn các loại mặt bích thông thường.

Checklist chọn mua:

1. Xác định Class áp lực: Đảm bảo phù hợp với áp suất vận hành tối đa của hệ thống.

2. Độ dày thành (Schedule): Cổ bích phải có độ dày tương ứng với độ dày ống (Sch10, Sch40, Sch80...) để đảm bảo đường hàn đồng nhất.

3. Chứng chỉ vật liệu (MTR): Đảm bảo hàng chính hãng, đúng mác thép yêu cầu.

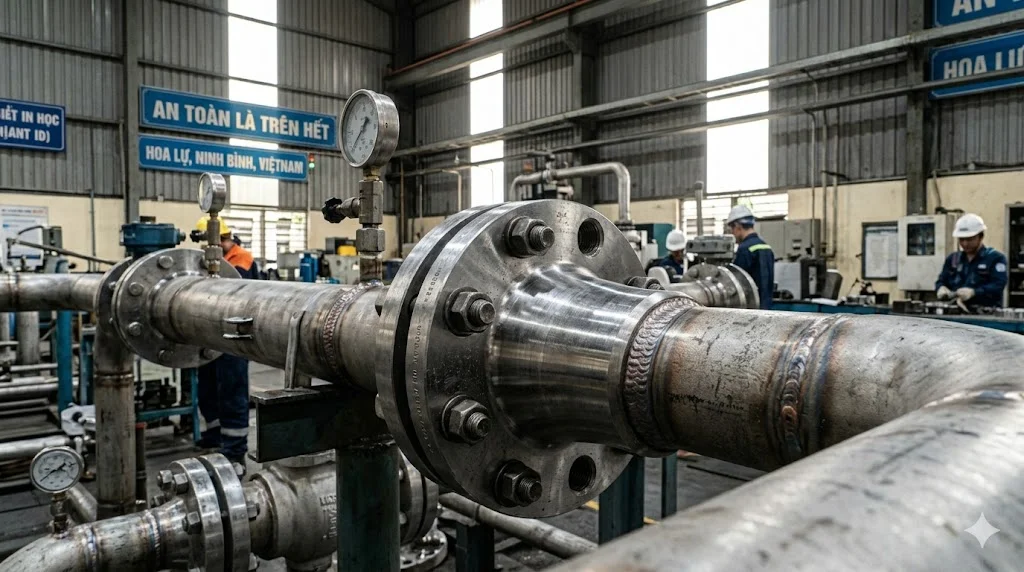

Quy trình lắp đặt tiêu chuẩn:

• Bước 1: Vát mép ống và cổ mặt bích để tạo khe hở hàn.

• Bước 2: Căn chỉnh đồng tâm tuyệt đối giữa ống và flange.

• Bước 3: Sử dụng phương pháp hàn đối đầu (Butt weld) bởi thợ hàn có chứng chỉ.

• Bước 4: Kiểm tra không phá hủy (NDT) như chụp X-ray hoặc siêu âm mối hàn để đảm bảo không có khuyết tật bên trong.

Lưu ý: Loại mặt bích này không phù hợp cho các vị trí yêu cầu tháo lắp nhanh thường xuyên để vệ sinh (như một số khâu trong chế biến thực phẩm thô) vì mối hàn là liên kết vĩnh viễn.

FAQ: Giải đáp nhanh về mặt bích cổ hàn

1.Ciocca flange có phải là tên gọi chính thức không?

Thực tế, trong các tiêu chuẩn kỹ thuật quốc tế như ASME, nó được gọi là Weld Neck Flange. "Ciocca" thường là thuật ngữ quen thuộc trong một số chuỗi cung ứng hoặc tên thương hiệu cũ được dùng phổ biến thành thói quen.

2.Mặt bích cổ hàn có thể chịu được áp lực bao nhiêu?

Tùy vào vật liệu và tiêu chuẩn, nó có thể chịu được áp suất từ Class 150 lên đến Class 2500 (tương đương hơn 400 bar).

3.Tại sao việc lắp đặt mặt bích cổ hàn lại đắt hơn?

Bởi vì nó yêu cầu thợ hàn trình độ cao, thời gian hàn lâu hơn và quy trình kiểm định mối hàn khắt khe hơn để đảm bảo khả năng chịu áp lực.

Kết luận: Đầu tư đúng đắn cho sự bền vững của công trình

Sử dụng ciocca flange chính là giải pháp tối ưu nhất cho các hệ thống đường ống yêu cầu độ an toàn và tính bền vững cao. Hiểu đúng về bản chất và cấu tạo của loại mặt bích cổ hàn này giúp bạn tránh được những rủi ro không đáng có, đồng thời tối ưu hóa chi phí bảo trì về lâu dài.

Một hệ thống vận hành trơn tru bắt đầu từ việc lựa chọn những linh kiện nhỏ nhất nhưng quan trọng nhất. Đừng để sự nhầm lẫn về thuật ngữ làm ảnh hưởng đến chất lượng dự án của bạn.
