Bích JIS 5K: Giải pháp kỹ thuật tối ưu cho hệ thống áp lực thấp

Trong quá trình thi công và lắp đặt hệ thống đường ống, một tình huống "dở khóc dở cười" mà nhiều nhà thầu gặp phải chính là việc các phụ kiện không thể kết nối được với nhau dù cùng kích thước định danh. Điển hình nhất là sự nhầm lẫn giữa các tiêu chuẩn mặt bích, đặc biệt là khi chọn sai giữa bích JIS 5K và JIS 10K.

Vấn đề này không chỉ đơn thuần là sự sai lệch về thông số mà còn dẫn đến những hậu quả nghiêm trọng: toàn bộ dây chuyền phải dừng lại, chi phí nhân công đội lên cao và lãng phí vật tư đáng kể. Tại sao cùng là tiêu chuẩn Nhật Bản nhưng chúng lại không thể lắp khớp? Câu trả lời nằm ở việc hiểu sai bản chất của thông số "5K".

Việc nắm vững kiến thức về mặt bích JIS là yếu tố then chốt để đảm bảo tính đồng bộ và an toàn cho công trình. Bài viết dưới đây, với góc nhìn từ các chuyên gia ngành vật tư đường ống, sẽ giúp bạn phân tích sâu về đặc tính kỹ thuật, ứng dụng và cách phân biệt loại mặt bích này để đưa ra quyết định mua hàng chính xác nhất.

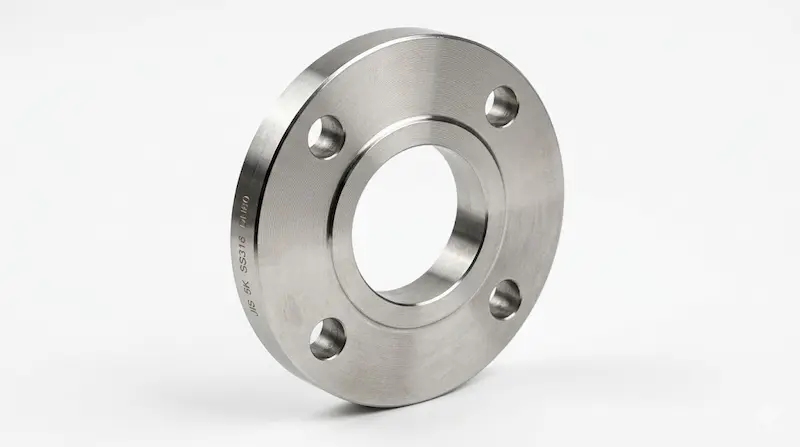

Mặt bích JIS là gì? Định nghĩa và bản chất kỹ thuật

Bích JIS 5K là loại mặt bích được sản xuất tuân thủ nghiêm ngặt theo bộ tiêu chuẩn công nghiệp Nhật Bản (Japanese Industrial Standards). Trong đó, ký hiệu "5K" đại diện cho mức áp suất danh nghĩa mà mặt bích có thể chịu đựng được trong điều kiện làm việc bình thường, tương đương với 5 kgf/cm² (khoảng 0.5 MPa hoặc 5 bar).

Về mặt kỹ thuật, loại bích này thuộc hệ tiêu chuẩn JIS B2220, một quy chuẩn phổ biến tại các quốc gia Châu Á, đặc biệt là trong các công trình có vốn đầu tư hoặc công nghệ từ Nhật Bản. Khác với các dòng bích chịu áp cao, bích JIS 5K được thiết kế tối ưu cho những hệ thống có áp suất thấp, giúp tiết kiệm chi phí vật liệu mà vẫn đảm bảo hiệu năng vận hành.

Nguyên lý hoạt động của mặt bích JIS dựa trên sự kết hợp giữa thân bích, hệ thống bulong và gioăng làm kín (gasket). Khi siết chặt các bulong, lực ép sẽ nén gioăng vào giữa bề mặt hai mặt bích, tạo nên một mối nối kín khít tuyệt đối. Do đặc thù dùng cho áp lực thấp, bề mặt của mặt bích JIS thường mỏng hơn và số lỗ bulong có thể ít hơn so với các dòng bích 10K hay 20K.

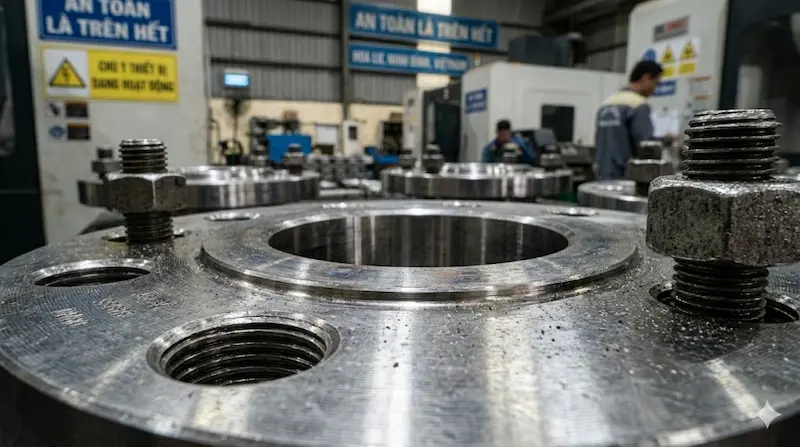

Phân tích chuyên sâu về đặc điểm kỹ thuật mặt bích JIS

Để lựa chọn đúng loại bích phù hợp cho dự án, chúng ta cần đi sâu vào phân tích các biến thể và thông số chi tiết của dòng sản phẩm này.

1. Phân loại bích JIS 5K theo cấu tạo và vật liệu

Tùy vào yêu cầu kỹ thuật của đường ống, mặt bích JIS được chia thành các kiểu dáng chính:

• Slip-on (Bích trượt): Loại phổ biến nhất, ống được luồn vào bên trong lỗ bích và hàn ở cả hai mặt trong-ngoài.

• Blind (Bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các vị trí dự phòng trong hệ thống.

• Threaded (Bích ren): Kết nối với ống bằng mối ghép ren, không cần hàn, thường dùng cho các vị trí dễ cháy nổ.

Về vật liệu, mặt bích JIS rất đa dạng để thích nghi với nhiều loại môi trường:

• Thép Carbon (SS400, A105): Giá thành rẻ, chịu lực tốt, dùng cho nước và dầu.

• Inox 304/316: Khả năng chống ăn mòn tuyệt vời, dùng cho hóa chất hoặc thực phẩm.

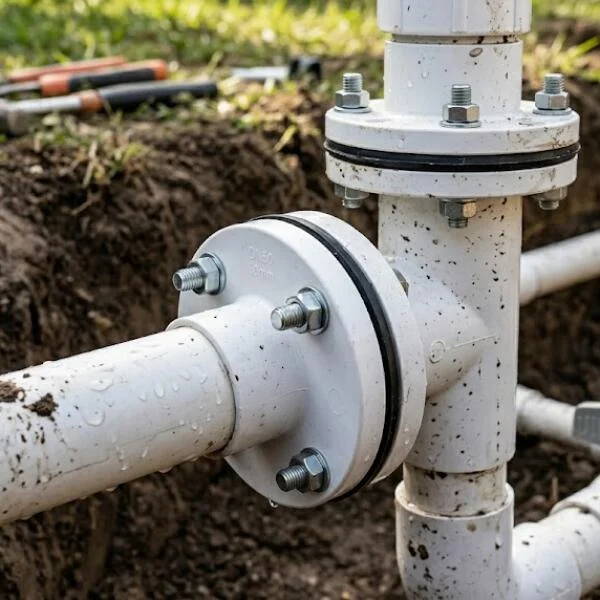

• Nhựa (PVC, UPVC, PPR): Nhẹ, chống oxy hóa, dùng trong xử lý nước thải hoặc hóa chất nồng độ thấp.

2. Thông số kỹ thuật quan trọng cần lưu ý

Một sai lầm phổ biến là chỉ nhìn vào kích thước đường kính ống (DN). Thực tế, mặt bích JIS có các chỉ số định danh riêng:

• Dải kích thước: Từ DN10 đến DN600+.

• Kiểu bề mặt: Thường là Flat Face (FF) - bề mặt phẳng hoàn toàn, không có gờ lồi.

• Thông số lỗ bulong: Số lượng lỗ và đường kính vòng tròn chia lỗ (PCD) thay đổi theo kích thước ống nhưng luôn tuân theo quy chuẩn JIS B2220.

3. So sánh JIS 5K với các tiêu chuẩn khác

Việc đặt bích JIS 5K lên bàn cân so sánh sẽ giúp bạn thấy rõ sự khác biệt về năng lực chịu tải:

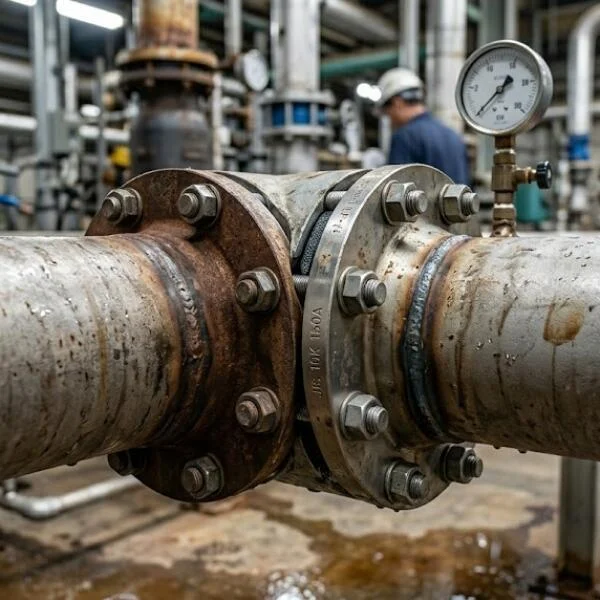

4. Tại sao không thể thay thế mặt bích JIS bằng bích JIS 10K?

Mặc dù cùng thuộc hệ JIS, nhưng bích 5K và 10K không thể lắp lẫn. Khoảng cách giữa các lỗ bulong (PCD) và độ dày bản bích hoàn toàn khác nhau. Nếu bạn cố tình lắp đặt, các lỗ bulong sẽ không trùng khớp, dẫn đến việc không thể xuyên bulong qua để kết nối. Điều này tái khẳng định: chọn đúng tiêu chuẩn quan trọng hơn việc chọn loại bích "mạnh" hơn.

Ứng dụng thực tế của mặt bích JIS trong công nghiệp

Nhờ đặc tính trọng lượng nhẹ và chi phí thấp, mặt bích JIS trở thành sự lựa chọn hàng đầu cho các hệ thống không đòi hỏi khắt khe về áp suất nhưng yêu cầu tính ổn định cao.

Khi nào bạn nên sử dụng mặt bích JIS?

Bạn nên ưu tiên loại mặt bích này khi thiết kế các hệ thống sau:

• Hệ thống HVAC: Đường ống dẫn khí, thông gió trong các tòa nhà cao tầng.

• Cấp thoát nước dân dụng: Các đường ống nước sạch hoặc nước thải sinh hoạt có áp lực dòng chảy thấp.

• Công nghiệp nhẹ: Các bồn chứa, hệ thống dẫn hơi áp suất thấp trong nhà máy dệt may, giấy.

Những sai lầm thường gặp khi sử dụng

Nhiều kỹ sư do chủ quan đã đưa mặt bích JIS vào các hệ thống nồi hơi (boiler) hoặc phòng cháy chữa cháy (PCCC) có áp lực cao vượt mức 5 bar. Kết quả là mặt bích bị biến dạng, gây rò rỉ nghiêm trọng tại mối nối. Ngoài ra, việc nhầm lẫn kích thước giữa bích chuẩn JIS (Nhật) và chuẩn DIN (Đức) cũng là lỗi phổ biến do hai tiêu chuẩn này có một số dải kích thước gần tương đồng nhưng PCD lại khác biệt.

Hướng dẫn lựa chọn và lắp đặt bích JIS 5K chuẩn chuyên gia

Để hệ thống hoạt động bền bỉ, việc chọn đúng mặt bích chỉ là bước đầu, quy trình lắp đặt đúng kỹ thuật mới là yếu tố quyết định.

Checklist chọn mua mặt bích JIS

1. Kiểm tra áp suất: Đảm bảo áp suất làm việc của hệ thống luôn dưới 5 bar.

2. Xác định vật liệu: Nếu dùng cho nước mặn hoặc hóa chất, bắt buộc phải chọn mặt bích JIS inox.

3. Đối chiếu bản vẽ: Kiểm tra số lỗ bulong và độ dày để khớp với các phụ kiện sẵn có trên đường ống.

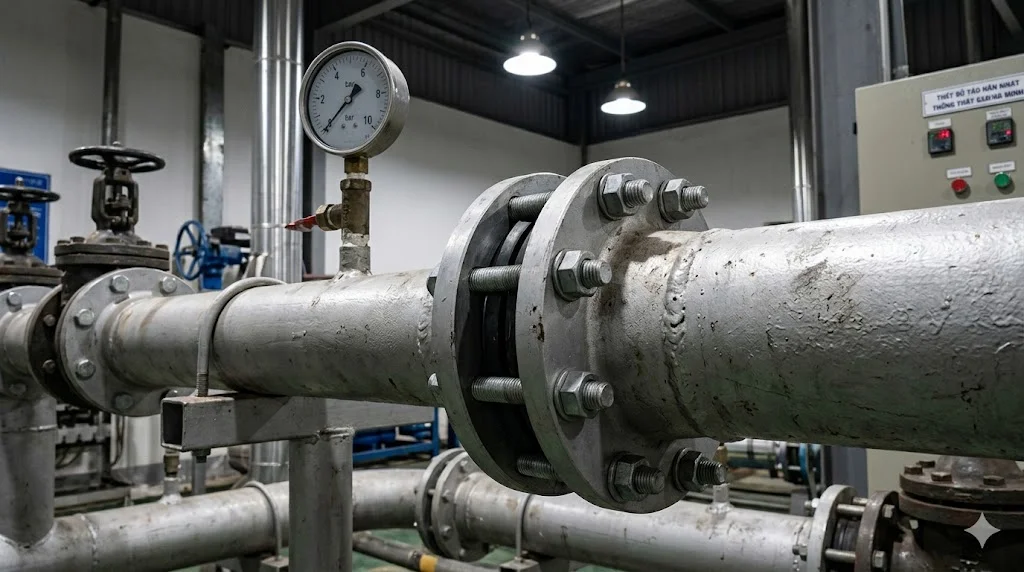

Quy trình lắp đặt tiêu chuẩn

• Chuẩn bị: Làm sạch bề mặt tiếp xúc của mặt bích, loại bỏ các vết rỉ sét hoặc bụi bẩn.

• Lắp gioăng: Đặt gioăng làm kín vào giữa hai mặt bích. Hãy chắc chắn gioăng nằm chính tâm để không cản trở dòng chảy.

• Siết bulong: Thực hiện siết bulong theo sơ đồ đối xứng (hình sao). Không siết chặt một con bulong ngay lập tức mà phải siết đều tay từng chút một để mặt bích áp chặt đều vào gioăng.

Lưu ý kỹ thuật: Tuyệt đối không sử dụng các loại bulong không đúng kích thước hoặc bị han gỉ. Sau khi lắp đặt, cần tiến hành thử áp (hydrotest) ở mức áp suất cao hơn áp suất vận hành thực tế khoảng 1.5 lần để kiểm tra độ kín của mối nối mặt bích JIS.

FAQ: Giải đáp thắc mắc về mặt bích JIS

1. Mặt bích JIS có chịu được nhiệt độ cao không?

Khả năng chịu nhiệt phụ thuộc chủ yếu vào vật liệu. Bích thép carbon có thể chịu nhiệt tốt, nhưng nếu dùng trong môi trường nhiệt độ cao kèm áp suất, bạn nên cân nhắc nâng cấp lên tiêu chuẩn 10K hoặc 20K để đảm bảo hệ số an toàn.

2. Có thể dùng bích JIS 10K thay cho 5K trong trường hợp khẩn cấp không?

Câu trả lời là KHÔNG. Như đã phân tích, kích thước tâm lỗ bulong của hai loại bích này khác nhau hoàn toàn, bạn sẽ không thể bắt bulong qua được.

3. Tại sao mặt bích JIS inox lại đắt hơn bích thép?

Bích inox (304, 316) có khả năng chống oxy hóa tuyệt vời, không bị rỉ sét trong môi trường ẩm ướt hoặc hóa chất, do đó giá thành nguyên liệu và gia công cao hơn nhiều so với thép SS400 thông thường.

4. Bích JIS 5K thường dùng loại gioăng nào?

Tùy môi trường, bạn có thể dùng gioăng cao su (EPDM) cho nước lạnh hoặc gioăng không Amiang cho các ứng dụng chịu nhiệt và hóa chất nhẹ.

Kết luận: Tầm quan trọng của việc lựa chọn mặt bích đúng tiêu chuẩn

Trong kỹ thuật hệ thống đường ống, mặt bích không đơn thuần chỉ là một phụ kiện kết nối vật lý; nó là "chốt chặn" quyết định sự an toàn, tính bền vững và hiệu quả kinh tế của toàn bộ công trình. Dù bạn đang cân nhắc sử dụng inox flange cho các môi trường ăn mòn, ciocca flange cho các hệ thống siêu áp suất, hay mặt bích JIS cho các giải pháp dân dụng áp lực thấp, thì nguyên tắc cốt lõi vẫn luôn là: Sự phù hợp vượt trên tất cả.

Việc hiểu rõ sự khác biệt giữa các tiêu chuẩn không chỉ giúp các kỹ sư tránh được những sai lầm sơ đẳng như lắp lệch tâm lỗ, rò rỉ mối hàn hay oxy hóa bề mặt, mà còn giúp doanh nghiệp tối ưu hóa chi phí đầu tư. Một hệ thống vận hành trơn tru suốt 20 năm mà không cần dừng máy sửa chữa chính là minh chứng rõ nhất cho việc lựa chọn đúng vật tư ngay từ giai đoạn thiết kế. Đừng để một sai sót nhỏ trong việc đọc hiểu thuật ngữ kỹ thuật dẫn đến những rủi ro lớn về an toàn lao động và thiệt hại tài chính.

Hy vọng chuỗi phân tích chuyên sâu này đã cung cấp cho bạn cái nhìn thấu đáo và chuyên môn nhất về thế giới mặt bích công nghiệp. Hãy luôn tham chiếu kỹ các thông số kỹ thuật, mác vật liệu và tiêu chuẩn quốc tế trước khi đưa ra quyết định mua hàng.
