Bích lồng PPR là gì? Giải pháp kỹ thuật tối ưu cho kết nối mặt bích

Bạn đã bao giờ gặp tình trạng hệ thống cấp nước vừa đi vào vận hành đã xảy ra rò rỉ ngay tại điểm nối giữa ống nhựa và van kim loại? Một buổi sáng thức dậy, áp lực nước làm bung kết nối mặt bích, gây ngập lụt cục bộ và tiêu tốn hàng triệu đồng chi phí sửa chữa. Thực tế, nguyên nhân thường không nằm ở chất lượng ống, mà ở việc lựa chọn sai phụ kiện kết nối. Bích lồng PPR – một chi tiết nhỏ nhưng lại đóng vai trò "xương sống" quyết định độ kín và độ bền của toàn bộ hệ thống công trình. Việc hiểu sai hoặc chọn nhầm thông số phụ kiện này không chỉ gây lãng phí mà còn làm giảm tuổi thọ vận hành của hệ thống HVAC hay nước nóng trung tâm.

Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ A–Z về bích lồng PPR, giúp bạn lựa chọn đúng tiêu chuẩn kỹ thuật để bảo vệ công trình của mình.

Bích lồng PPR là gì? Định nghĩa và cấu tạo chi tiết

Trong kỹ thuật thi công cơ điện (M&E), bích lồng PPR (hay còn gọi là Loose Flange PPR) là loại phụ kiện chuyên dụng dùng để kết nối ống nhựa PPR với các thiết bị có mặt bích kim loại như van, máy bơm, hoặc các đoạn ống thép.

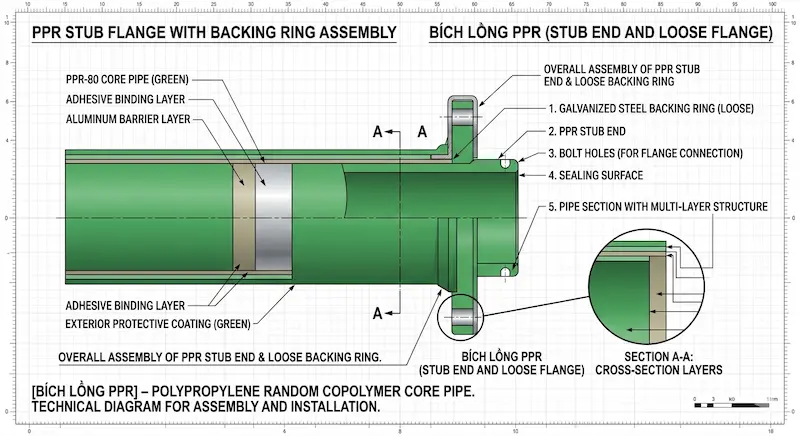

Khác với các loại đầu nối ren thông thường vốn bị hạn chế về kích thước, bích PPR lồng cho phép kết nối ở những đường ống có đường kính lớn, nơi yêu cầu sự chắc chắn tuyệt đối và khả năng tháo lắp linh hoạt. Cấu tạo đặc trưng của bích lồng PPR thường bao gồm hai thành phần tách biệt nhưng bổ trợ cho nhau:

1. Phần cổ bích (Stub end): Chế tạo từ nhựa Polypropylene Random Type 3, được dùng để hàn nhiệt trực tiếp vào đầu ống PPR.

2. Vòng bích (Backing ring): Thường làm bằng thép mạ kẽm hoặc Inox, lồng bên ngoài cổ bích nhựa. Vòng này có tác dụng chịu lực siết từ bulong để ép chặt điểm nối.

Định nghĩa chuyên sâu: Bích lồng PPR là phụ kiện kết nối trung gian giữa ống nhựa PPR và hệ thống mặt bích kim loại, cho phép tháo lắp linh hoạt thông qua cơ chế khớp nối lồng, đảm bảo độ kín khít hoàn hảo và khả năng chịu áp lực cao trong môi trường nhiệt độ biến thiên.

Nguyên lý hoạt động của bích PPR lồng

Nguyên lý cốt lõi của bích PPR lồng nằm ở sự kết hợp giữa mối hàn nhiệt đồng nhất và lực ép cơ học. Đây là giải pháp "lai" hoàn hảo giữa tính dẻo dai của nhựa và độ cứng vững của kim loại.

Khi lắp đặt, kỹ thuật viên sẽ tiến hành hàn nhiệt phần cổ bích nhựa vào đầu ống PPR. Sau khi mối hàn nguội và đạt độ ổn định, vòng bích thép (đã được lồng sẵn vào ống trước đó) sẽ được kéo sát lại phía mặt phẳng của cổ bích. Lúc này, giữa mặt bích nhựa và mặt bích của thiết bị đối ứng (như van) sẽ được đặt một gioăng cao su (gasket).

Khi siết các bulong đi qua vòng bích thép, lực ép sẽ truyền đều lên bề mặt nhựa, nén chặt gioăng cao su. Nhờ vòng bích thép cứng cáp bao quanh, lực siết không làm biến dạng trực tiếp cổ bích nhựa mà tạo ra một áp lực cơ học đồng nhất, giúp triệt tiêu hoàn toàn khả năng rò rỉ ngay cả khi hệ thống rung lắc hoặc thay đổi áp suất đột ngột.

Phân loại bích PPR lồng phổ biến trên thị trường

Để tối ưu hóa chi phí và hiệu quả kỹ thuật, bạn cần phân loại rõ ràng các dòng bích lồng dựa trên nhu cầu thực tế:

Theo kích thước và tiêu chuẩn áp suất

Kích thước bích PPR lồng cực kỳ đa dạng, phổ biến từ DN20 đến DN160, thậm chí lên tới DN315 cho các dự án hạ tầng lớn. Quan trọng hơn cả kích thước là thông số áp suất (PN):

• PN10/PN16: Thường dùng cho hệ thống nước lạnh hoặc cấp nước sinh hoạt thông thường.

• PN20/PN25: Dành riêng cho hệ thống nước nóng trung tâm, lò hơi hoặc các đường ống chịu áp lực cao.

Theo vật liệu vòng bích

• Thép mạ kẽm: Phổ biến nhất nhờ chi phí hợp lý, phù hợp cho môi trường dân dụng và công nghiệp nhẹ.

• Inox 304/316: Sử dụng trong các môi trường có tính ăn mòn cao, hệ thống xử lý hóa chất hoặc thực phẩm để tránh gỉ sét gây bẩn nguồn nước.

Theo tiêu chuẩn kết nối

Việc chọn bích lồng phải tương thích với lỗ bulong của thiết bị hiện có. Các tiêu chuẩn thường gặp gồm:

• DIN (Đức): Phổ biến nhất tại Việt Nam.

• ANSI (Mỹ) / JIS (Nhật): Thường gặp trong các dây chuyền máy móc nhập khẩu.

Thông số kỹ thuật cần biết khi chọn bích PPR lồng

Một sai lầm nhỏ trong việc đọc thông số có thể dẫn đến hậu quả hệ thống không lắp ráp được, gây đình trệ tiến độ thi công. Các thông số bạn buộc phải kiểm soát bao gồm:

• Đường kính danh nghĩa (DN): Kích thước định danh của phụ kiện tương ứng với đường kính ống.

• Áp suất làm việc (PN): Khả năng chịu tải của phụ kiện. Nếu hệ thống chạy PN16 nhưng bạn lắp bích PN10, nguy cơ nứt vỡ mặt bích là rất cao.

• Nhiệt độ chịu đựng: Thông thường bích PPR lồng tiêu chuẩn chịu được từ 0°C đến 95°C. Đối với hệ thống Chiller (nước lạnh sâu), cần lưu ý đến hiện tượng ngưng tụ tại vòng bích thép.

Insight chuyên gia: Sai thông số kỹ thuật đồng nghĩa với việc sai toàn bộ hệ thống. Luôn kiểm tra sự tương thích giữa tiêu chuẩn mặt bích (ví dụ DIN) và số lượng lỗ bulong trước khi đặt hàng.

So sánh bích PPR lồng với các loại mặt bích khác

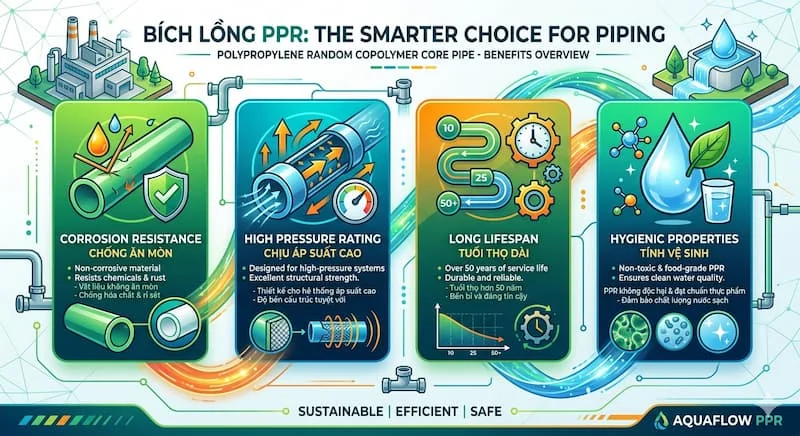

Vì sao nên ưu tiên sử dụng bích PPR lồng?

Tại sao các kỹ sư điện nước hàng đầu lại ưu tiên bích PPR lồng thay vì các phương pháp nối ren hay bích nhựa đúc?

1. Khả năng tháo lắp linh hoạt: Vì vòng bích thép có thể xoay tự do quanh cổ bích nhựa trước khi siết bulong, bạn có thể dễ dàng căn chỉnh lỗ bulong với thiết bị mà không lo bị lệch tâm mối hàn.

2. Giảm thiểu rủi ro nứt gãy: Ở các loại bích nhựa đúc liền, nếu siết bulong quá tay, phần tai bích nhựa rất dễ bị nứt. Bích lồng giải quyết vấn đề này bằng cách dùng vòng thép để phân bổ lực đều hơn.

3. Độ ổn định cao: Sự kết hợp giữa cổ nhựa PPR (chống ăn mòn, lòng ống trơn) và vòng thép (chịu lực kéo) giúp hệ thống vận hành ổn định trong nhiều thập kỷ, đặc biệt phù hợp cho các tòa nhà cao tầng và nhà máy công nghiệp.

Ứng dụng thực tế của bích PPR lồng

Bích PPR lồng không chỉ xuất hiện trong các hộ gia đình mà còn là thành phần không thể thiếu trong:

• Kết nối thiết bị đầu cuối: Nối ống PPR vào máy bơm cao áp, bồn chứa nước hoặc các loại van khóa mặt bích.

• Hệ thống HVAC & Chiller: Sử dụng trong các đường ống dẫn nước lạnh của hệ thống điều hòa trung tâm nhờ khả năng chịu áp lực và cách nhiệt tốt.

• Dây chuyền sản xuất thực phẩm: Nhờ tính trơ hóa học của nhựa PPR, đảm bảo vệ sinh an toàn nguồn nước.

Những sai lầm "chết người" khi thi công

• Quên dùng gioăng cao su: Nhiều thợ lắp đặt cho rằng mặt nhựa phẳng là đủ kín, nhưng thiếu gioăng sẽ dẫn đến rò rỉ khi áp suất tăng cao.

• Siết bulong không đều: Việc siết chặt một bên trước sẽ làm vênh mặt bích, gây ứng suất cục bộ dẫn đến vỡ cổ nhựa.

• Hàn lệch tâm: Cổ bích bị lệch khiến mặt phẳng tiếp xúc không kín, buộc phải cắt bỏ và làm lại từ đầu.

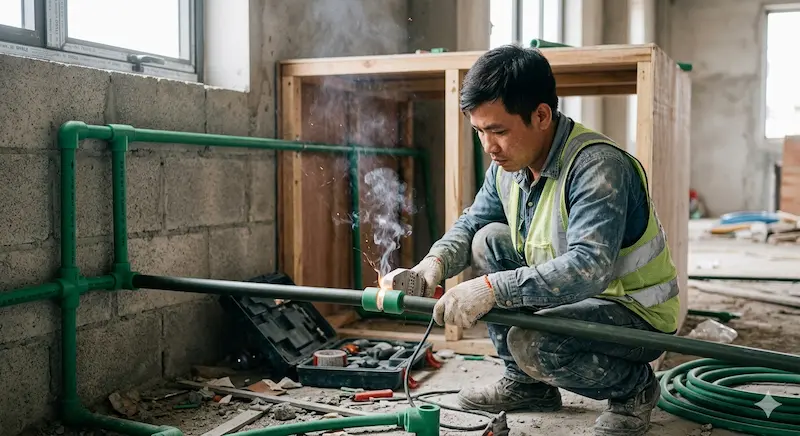

Hướng dẫn lắp đặt bích PPR lồng đúng kỹ thuật

Để đảm bảo mối nối "trăm trận trăm thắng", hãy tuân thủ quy trình 5 bước sau:

1. Chuẩn bị: Cắt ống vuông góc bằng kéo chuyên dụng. Đảm bảo vệ sinh sạch đầu ống và lòng cổ bích.

2. Lồng vòng bích: Quan trọng! Phải lồng vòng bích thép vào ống trước khi thực hiện bước hàn nhiệt.

3. Hàn nhiệt: Sử dụng máy hàn ở nhiệt độ tiêu chuẩn (~260°C). Gia nhiệt đồng thời ống và cổ bích, sau đó kết nối nhanh chóng và giữ cố định theo thời gian quy định.

4. Lắp đặt gioăng: Sau khi mối hàn nguội hoàn toàn, đặt gioăng cao su vào giữa mặt bích nhựa và thiết bị.

5. Siết bulong: Thực hiện siết theo hình sao (đối xứng) để lực ép được phân bổ đều khắp bề mặt.

Checklist chọn bích lồng PPR chuẩn:

• Đúng kích thước DN và áp suất PN của hệ thống.

• Vòng bích thép có lớp mạ kẽm dày hoặc làm bằng Inox nếu lắp ngoài trời.

• Bề mặt cổ bích nhựa phẳng, không có vết trầy xước sâu.

• Sản phẩm từ thương hiệu uy tín (có CO/CQ đầy đủ).

FAQ – Những câu hỏi thường gặp về bích PPR lồng

1. Bích PPR lồng có dùng cho hệ thống nước nóng được không?

Hoàn toàn được. Bản chất nhựa PPR chịu nhiệt lên tới 95°C, tuy nhiên bạn cần chọn loại cổ bích có độ dày tương ứng (thường là PN20).

2. Có thể thay thế bích thép bằng bích PPR lồng không?

Trong các hệ thống dẫn nước bằng ống nhựa PPR, việc dùng bích lồng là bắt buộc và tối ưu hơn so với việc cố dùng bích thép nối ren nhựa.

3. Bích lồng PPR có hay bị rò rỉ không?

Không, nếu bạn lắp đúng kỹ thuật và sử dụng gioăng cao su phù hợp. Phần lớn các vụ rò rỉ đến từ việc siết bulong không đều hoặc hàn nhiệt sai quy trình.

4. Tuổi thọ của phụ kiện này là bao lâu?

Nếu lắp đặt đúng và vận hành trong điều kiện tiêu chuẩn, bích lồng PPR có tuổi thọ từ 20 đến 50 năm, tương đương với tuổi thọ của đường ống.

Kết luận

Bích PPR lồng chính là giải pháp kỹ thuật hoàn hảo để xóa tan nỗi lo về rò rỉ tại các điểm kết nối xung yếu trong hệ thống nước. Việc đầu tư đúng loại phụ kiện ngay từ đầu không chỉ giúp bạn tiết kiệm chi phí bảo trì mà còn khẳng định tính chuyên nghiệp và chất lượng của công trình.
