Flange Per Tubi Là Gì? Phân Loại Và Kinh Nghiệm Chọn Mặt Bích Chuẩn Kỹ Thuật

Trong quá trình vận hành hệ thống đường ống công nghiệp, rò rỉ tại điểm nối là một trong những sự cố nghiêm trọng và khó chịu nhất. Đã bao giờ bạn chứng kiến một mối nối bị bung ra do áp lực dòng chảy quá lớn, gây lãng phí tài nguyên và làm gián đoạn toàn bộ dây chuyền sản xuất? Vấn đề thường không nằm ở chất lượng ống, mà ở việc lựa chọn giải pháp kết nối không phù hợp.

Để xử lý triệt để tình trạng kết nối lỏng lẻo và thiếu tính ổn định, flange per tubi (mặt bích cho đường ống) được xem là giải pháp tối ưu hàng đầu. Tuy nhiên, giữa hàng trăm tiêu chuẩn và chủng loại mặt bích hiện nay, việc chọn sai kích thước hay vật liệu là lỗi sơ đẳng nhưng cực kỳ phổ biến. Bài viết này sẽ phân tích chi tiết từ khái niệm đến ứng dụng thực tế, giúp bạn hiểu rõ và đưa ra quyết định đầu tư chính xác nhất cho hệ thống của mình.

Flange per tubi là gì? Thành phần cấu tạo cơ bản

Về mặt thuật ngữ kỹ thuật, mặt bích cho đường ống là phụ kiện cơ khí có hình dạng tròn (hoặc vuông) được sử dụng để kết nối hai đoạn ống với nhau, hoặc kết nối ống với các thiết bị khác như van, máy bơm và bình áp lực. Khác với các phương pháp hàn chết, kết nối bằng mặt bích cho phép tháo lắp dễ dàng, phục vụ công tác bảo trì và kiểm tra định kỳ.

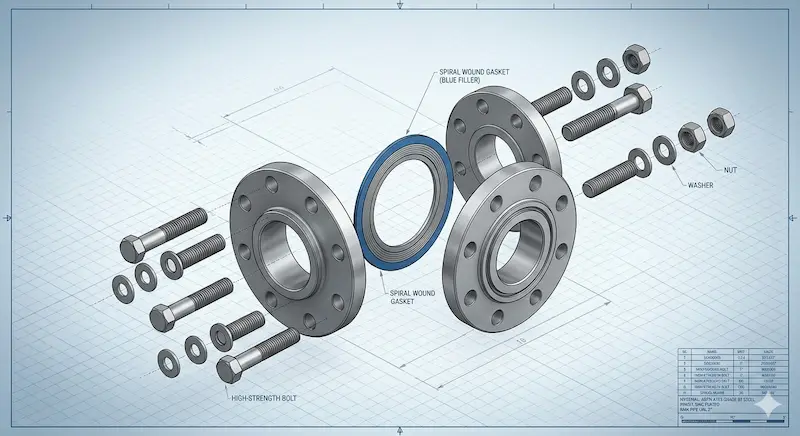

Một bộ kết nối mặt bích đầy đủ sẽ bao gồm ba thành phần không thể tách rời:

• Mặt bích (Flange): Thành phần chính đóng vai trò là điểm tựa kết nối.

• Hệ thống bu lông, đai ốc (Bolting): Tạo ra lực ép cơ khí để giữ các mặt bích cố định.

• Gioăng làm kín (Gasket): Được đặt giữa hai mặt bích để lấp đầy các khoảng hở siêu nhỏ, ngăn chặn rò rỉ lưu chất ra ngoài.

Nhờ cấu trúc này, mặt bích có khả năng chịu được áp lực cao và sự rung lắc cơ học mạnh hơn rất nhiều so với các kiểu nối ren thông thường.

Nguyên lý hoạt động của flange: Tại sao lại kín khít tuyệt đối?

Nguyên lý cốt lõi của mặt bích cho đường ống dựa trên cơ chế nén lực hướng trục. Khi ta siết chặt hệ thống bu lông theo vòng tròn, lực siết sẽ truyền trực tiếp lên bề mặt mặt bích, từ đó ép chặt lớp gioăng (gasket) nằm ở giữa. Dưới áp lực lớn, gioăng sẽ bị biến dạng nhẹ để điền đầy các rãnh và độ nhám trên bề mặt bích, tạo ra một rào cản ngăn không cho chất lỏng hoặc khí thoát ra ngoài.

Hiệu quả làm kín của hệ thống mặt bích phụ thuộc vào ba yếu tố then chốt:

1. Lực siết bu lông: Phải đủ mạnh để thắng áp suất dòng chảy nhưng không được quá mức làm hỏng ren.

2. Chất lượng gioăng: Phải phù hợp với nhiệt độ và hóa chất của lưu chất bên trong.

3. Độ phẳng bề mặt bích (Flange Face): Bề mặt bị vênh hoặc trầy xước sẽ khiến gioăng không thể bao phủ hết, dẫn đến rò rỉ "ngầm".

Lý do mặt bích được ưu tiên trong công nghiệp là nhờ tính bền vững theo thời gian và khả năng tái sử dụng linh hoạt, giúp tiết kiệm chi phí vận hành lâu dài cho doanh nghiệp.

Các loại flange per tubi phổ biến theo cấu tạo kỹ thuật

Tùy vào điều kiện lắp đặt và áp suất vận hành, kỹ sư sẽ lựa chọn một trong những dòng mặt bích cho đường ống chủ đạo sau:

1. Slip-on Flange (Mặt bích rỗng)

Đây là loại mặt bích trượt trên đường ống và được hàn cả bên trong lẫn bên ngoài. Nó dễ lắp đặt và có giá thành rẻ, phù hợp cho các hệ thống áp suất thấp và không đòi hỏi kỹ thuật hàn quá phức tạp.

2. Weld Neck Flange (Mặt bích có cổ)

Loại này có phần cổ dài được hàn đối đầu với ống. Nhờ thiết kế này, ứng suất được truyền từ mặt bích sang ống, giúp nó chịu được áp suất cực cao, nhiệt độ khắc nghiệt và sự rung động mạnh.

3. Blind Flange (Mặt bích mù)

Không có lỗ ở giữa, mặt bích mù dùng để bịt kín đầu đường ống hoặc các cửa xả của bồn chứa. Đây là bộ phận thiết yếu để ngăn dòng chảy khi cần bảo trì một phần hệ thống.

4. Threaded & Socket Weld Flange

• Threaded (Nối ren): Dùng cho ống có ren, không cần hàn, thích hợp cho khu vực dễ cháy nổ.

• Socket Weld (Hàn bọc đúc): Thường dùng cho các ống có đường kính nhỏ nhưng yêu cầu áp suất làm việc cao.

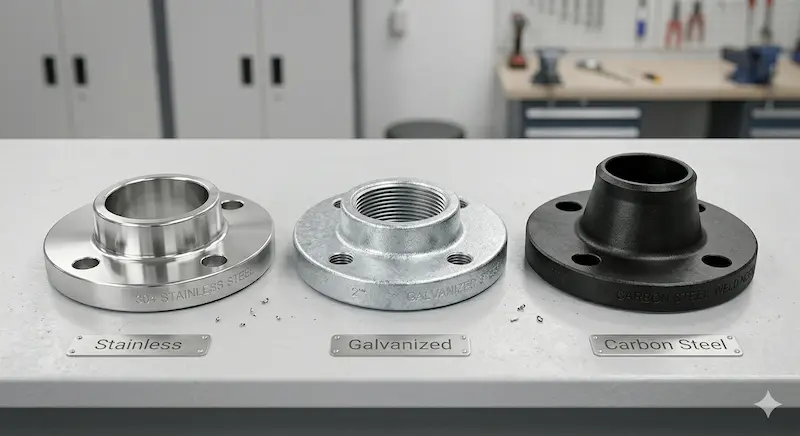

Phân loại mặt bích dựa trên vật liệu và môi trường ứng dụng

Vật liệu cấu tạo quyết định đến 80% tuổi thọ của mặt bích cho đường ống trong môi trường vận hành thực tế:

• Mặt bích Inox (304, 316): Là lựa chọn hàng đầu cho các nhà máy hóa chất, chế biến thực phẩm hoặc xử lý nước thải nhờ khả năng chống oxy hóa và ăn mòn tuyệt đối.

• Mặt bích thép carbon (A105, Q235): Có độ cứng cao, chịu lực tốt và giá thành kinh tế. Loại này thường được dùng trong hệ thống PCCC, đường ống dẫn dầu và khí đốt khô.

• Mặt bích nhựa (PVC, HDPE): Nhẹ, chống ăn mòn hóa học tốt nhưng chỉ sử dụng được trong môi trường nhiệt độ thấp và áp suất nhẹ như cấp thoát nước dân dụng.

Thông số kỹ thuật quan trọng không thể bỏ qua khi chọn flange

Để tránh tình trạng "mua về không lắp được", bạn cần nắm vững các tiêu chuẩn kỹ thuật quốc tế của flange per-tubi:

• Kích thước danh nghĩa (DN/Inch): Phải tương thích với kích thước của ống. Ví dụ ống DN100 phải đi với bích DN100.

• Cấp áp suất (Pressure Rating): Các ký hiệu như PN10, PN16 (tiêu chuẩn châu Âu) hay Class 150, Class 300 (tiêu chuẩn Mỹ) cho biết khả năng chịu tải của bích.

• Tiêu chuẩn sản xuất:

  • ANSI/ASME: Phổ biến tại Mỹ và các hệ thống dầu khí.

  • DIN: Tiêu chuẩn Đức, dùng nhiều trong hệ thống nước và công nghiệp nhẹ.

  • JIS: Tiêu chuẩn Nhật Bản, thường thấy trong các máy móc nhập khẩu từ Á Đông.

Việc lắp sai tiêu chuẩn (ví dụ bích DIN lắp vào hệ thống ANSI) là hoàn toàn không thể vì số lượng lỗ bu lông và đường kính vòng tròn lỗ sẽ khác nhau hoàn toàn.

Ứng dụng thực tế và những sai lầm thường gặp

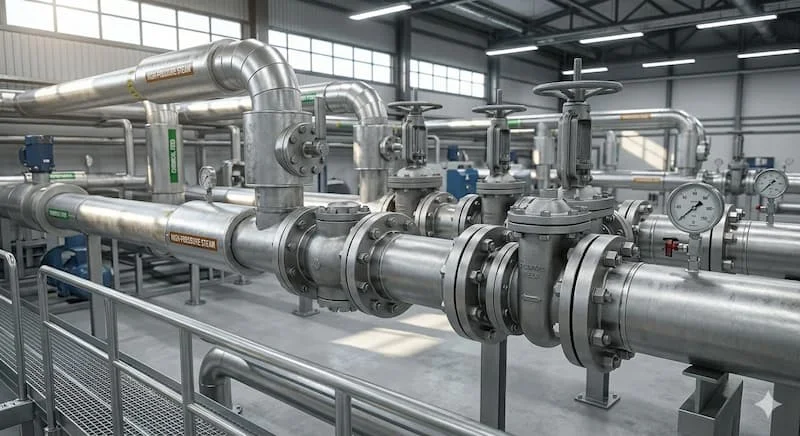

Flange per-tubi xuất hiện trong hầu hết các công trình hạ tầng quan trọng:

• Hệ thống HVAC: Kết nối các đường ống nước lạnh trung tâm cho tòa nhà.

• Nhà máy thực phẩm: Các dòng bích vi sinh đảm bảo vệ sinh an toàn.

• Dầu khí: Kết nối các đoạn ống dẫn dài hàng nghìn km xuyên biển.

Sai lầm tai hại: Lỗi phổ biến nhất mà các nhà thầu thường mắc phải là không tính đến sự tương thích vật liệu. Việc lắp một mặt bích thép carbon vào đường ống inox trong môi trường ẩm sẽ gây ra hiện tượng ăn mòn điện hóa, làm mục nát mối nối chỉ sau vài tháng sử dụng. Ngoài ra, việc bỏ qua thông số áp suất (PN) khi mua hàng giá rẻ thường dẫn đến hậu quả nứt vỡ mặt bích khi hệ thống đạt đỉnh tải.

Hướng dẫn lắp đặt flange-per tubi đúng kỹ thuật

Lắp đặt đúng cách quyết định đến độ kín và an toàn của toàn hệ thống. Hãy tuân thủ quy trình sau:

1. Làm sạch bề mặt: Loại bỏ hoàn toàn bụi bẩn, gỉ sét trên mặt bích và gioăng.

2. Đặt gioăng chuẩn xác: Đảm bảo gioăng nằm đồng tâm với lỗ ống để không cản trở dòng chảy.

3. Siết bu lông theo hình sao: Không siết lần lượt theo vòng tròn. Hãy siết theo cặp đối xứng (hình sao) để lực ép được phân bổ đều, tránh làm vênh mặt bích.

4. Kiểm tra rò rỉ: Sau khi hệ thống vận hành, hãy kiểm tra lại bằng nước xà phòng hoặc thiết bị đo áp suất.

Lưu ý: Tuyệt đối không dùng lực quá mạnh hoặc dùng nối dài cờ lê để siết, vì có thể làm biến dạng bu lông hoặc gây nứt vỡ bích gang.

FAQ: Giải đáp thắc mắc về flange-per tubi

1. Flange per tubi có dùng cho hệ thống áp lực cao được không?

Hoàn toàn được. Tuy nhiên bạn phải chọn loại Weld Neck (hàn cổ) với cấp áp suất từ Class 600 hoặc PN40 trở lên tùy theo thiết kế hệ thống.

2. Nên chọn mặt bích inox hay thép mạ kẽm?

Nếu hệ thống dẫn nước sạch hoặc hóa chất, inox là bắt buộc. Nếu dẫn nước PCCC hoặc khí nén khô, thép mạ kẽm là lựa chọn kinh tế và hiệu quả hơn.

3. Sự khác biệt giữa tiêu chuẩn DIN và ANSI là gì?

Đây là hai hệ tiêu chuẩn khác nhau về kích thước hình học. Chúng không thể lắp lẫn cho nhau vì khoảng cách các lỗ bu lông và độ dày bích hoàn toàn khác biệt.

4. Có thể tái sử dụng mặt bích cũ không?

Có thể nếu mặt bích không bị biến dạng, không có vết nứt và bề mặt làm kín còn phẳng. Tuy nhiên, luôn luôn phải thay gioăng mới mỗi khi tháo lắp.

Kết luận

Việc hiểu sâu về flange per tubi không chỉ giúp bạn xây dựng một hệ thống đường ống an toàn mà còn tối ưu hóa chi phí vận hành và bảo trì. Một sự lựa chọn đúng đắn ngay từ đầu về tiêu chuẩn, áp suất và vật liệu sẽ bảo vệ doanh nghiệp khỏi những sự cố rò rỉ đắt đỏ và nguy hiểm.
