Flanged Adaptor: Giải Pháp Kết Nối Ống Trơn Với Hệ Thống Mặt Bích Hiệu Quả

Trong quá trình thi công và bảo trì hệ thống cấp thoát nước, một bài toán kỹ thuật thực tế thường khiến các đơn vị đau đầu là làm sao để kết nối các đầu ống trơn (như ống nhựa PVC, HDPE, hoặc ống gang DI) vào các thiết bị có sẵn mặt bích như van, máy bơm hoặc đồng hồ đo lưu lượng. Do bản chất vật liệu khác biệt, việc hàn hoặc nối trực tiếp là điều không thể thực hiện được.

Hệ quả của việc xử lý không chuẩn xác tại điểm giao thoa này thường dẫn đến rò rỉ nước nghiêm trọng, quy trình lắp đặt trở nên phức tạp và tốn kém thời gian nhân công. Giải pháp tối ưu và phổ biến nhất hiện nay chính là sử dụng flanged adaptor. Tuy nhiên, đây không phải là phụ kiện "lắp đại là xong". Nếu kỹ thuật viên lựa chọn sai dải kẹp hoặc không hiểu rõ cơ chế vận hành, hệ thống rất dễ bị tuột ống hoặc không đạt độ kín khít khi chịu áp lực cao. Bài viết này sẽ phân tích chuyên sâu về bộ chuyển đổi mặt bích để giúp bạn đưa ra lựa chọn kỹ thuật chính xác nhất.

Flanged Adaptor Là Gì?

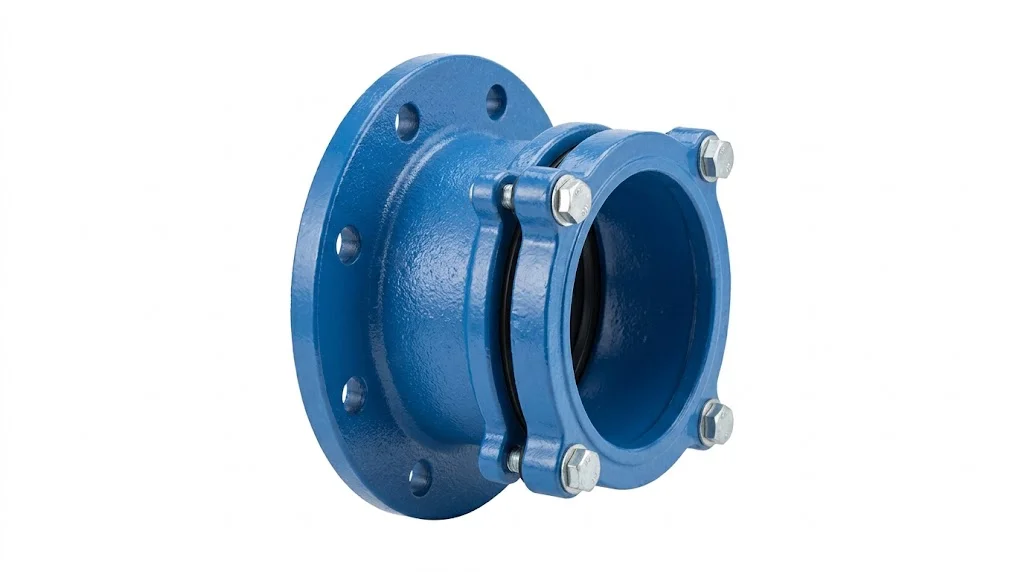

Flanged adaptor (hay còn gọi là bộ chuyển đổi mặt bích ) là một loại phụ kiện cơ khí chuyên dụng dùng để kết nối một đầu ống trơn trực tiếp vào một hệ thống mặt bích. Đây được xem là "cầu nối" linh hoạt, cho phép liên kết các đoạn ống không có mặt bích vào các thiết bị công nghiệp một cách nhanh chóng mà không cần các thao tác gia công nhiệt hay hàn xì phức tạp.

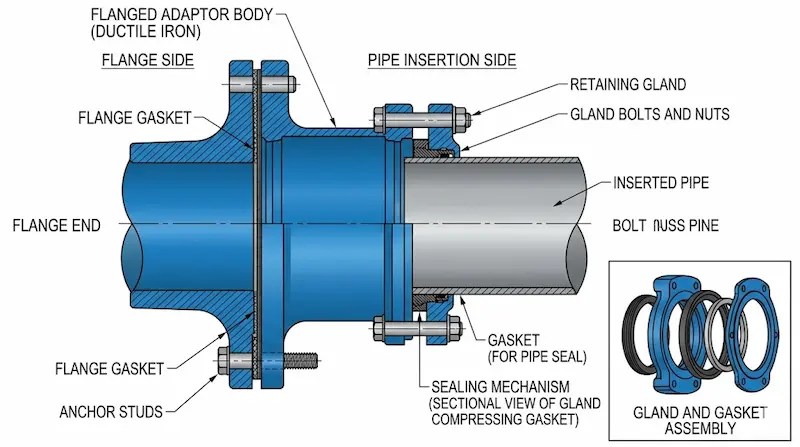

Cấu tạo cơ bản của một bộ bộ chuyển đổi mặt bích tiêu chuẩn bao gồm:

• Thân adaptor: Thường làm bằng gang dẻo hoặc thép, có một đầu là mặt bích tiêu chuẩn.

• Vòng siết (Gland): Bộ phận kẹp chặt vào thân ống.

• Gioăng cao su (Gasket): Thành phần quan trọng nhất để tạo độ kín.

• Hệ thống bu lông: Dùng để siết chặt vòng kẹp và ép gioăng vào bề mặt ống.

Vai trò chủ chốt của phụ kiện này là rút ngắn thời gian thi công và cho phép kết nối các loại ống có vật liệu khác nhau vào cùng một hệ thống mặt bích một cách đồng bộ.

Nguyên Lý Hoạt Động Của bộ chuyển đổi mặt bích

Nguyên lý cốt lõi của bộ chuyển đổi mặt bích dựa trên cơ chế nén cơ học để tạo độ kín và lực giữ. Khi ta tiến hành siết chặt các bu lông trên thân adaptor, vòng siết (gland) sẽ bị kéo về phía thân chính, tạo áp lực cực lớn lên hệ thống gioăng cao su nằm bên trong.

Gioăng cao su lúc này bị nén lại, biến dạng và ép chặt vào bề mặt ngoài của ống trơn. Quá trình này tạo ra hai tác động song song:

1. Làm kín: Ngăn chặn tuyệt đối lưu chất rò rỉ ra ngoài tại điểm tiếp xúc giữa ống và adaptor.

2. Giữ ống: Tạo ra lực ma sát lớn để giữ chặt đầu ống, ngăn hiện tượng tuột ống khi áp suất dòng chảy tăng cao.

Bản chất của bộ chuyển đổi mặt bích là kết nối cơ khí hoàn toàn. Insight kỹ thuật: So với việc sử dụng mặt bích hàn truyền thống, adaptor mang lại sự linh hoạt tuyệt vời vì nó có khả năng bù đắp các sai lệch nhỏ về góc độ hoặc sự co giãn nhiệt của đường ống mà không làm gãy mối nối.

Phân Loại Flanged Adaptor Phổ Biến

Để đảm bảo hiệu quả cho từng loại công trình, bộ chuyển đổi mặt bích được phân loại dựa trên vật liệu và mục đích sử dụng cụ thể:

Theo vật liệu chế tạo:

• Gang dẻo (Ductile Iron): Phổ biến nhất nhờ độ bền cao, khả năng chống ăn mòn tốt và giá thành hợp lý.

• Thép Carbon/Inox: Thường dùng trong các môi trường đặc thù như hóa chất hoặc yêu cầu áp suất cực cao.

Theo dải kích thước (Design):

• Dedicated Size Adaptor (Dải hẹp): Chỉ dùng cho một loại đường kính ống nhất định (ví dụ ống gang DI).

• Wide Range Adaptor (Dải rộng): Có khả năng co giãn linh hoạt, cho phép kết nối nhiều loại ống có đường kính ngoài (OD) khác nhau trong một dải cho phép. Đây là giải pháp "cứu cánh" khi kỹ thuật viên không xác định được chính xác kích thước ống hiện trạng.

Theo loại ống kết nối:

Tùy vào vật liệu ống (PVC, HDPE hay Gang) mà gioăng cao su bên trong sẽ được thiết kế có thêm các vòng đệm kim loại hoặc gờ bám để tăng cường lực giữ đối với các loại ống có bề mặt trơn nhẵn như nhựa.

Thông Số Kỹ Thuật Quan Trọng

Việc đọc hiểu thông số kỹ thuật là điều kiện tiên quyết để tránh các rủi ro trong lắp đặt. Khi lựa chọn flanged adaptor, bạn cần đặc biệt lưu ý:

1. Đường kính danh nghĩa (DN): Kích thước của thiết bị cần kết nối (DN50, DN100, DN200...).

2. Cấp áp suất (PN): Thường là PN10, PN16 hoặc PN25. Áp suất của adaptor phải tương đương hoặc cao hơn áp suất vận hành của hệ thống.

3. Dải kẹp (Clamping Range): Đây là thông số cực kỳ quan trọng đối với các loại Wide Range. Ví dụ, một adaptor có dải kẹp 108mm - 128mm có thể dùng cho cả ống gang và ống nhựa trong khoảng này.

4. Tiêu chuẩn mặt bích: Phải khớp với thiết bị (JIS 10K, BS PN16, ANSI 150...).

Lưu ý: Nếu bạn chọn sai dải kẹp (quá lớn hoặc quá nhỏ so với OD thực tế của ống), gioăng sẽ không thể ép chặt, dẫn đến việc adaptor không thể giữ được ống khi có áp lực nước.

So Sánh bộ chuyển đổi mặt bích Với Coupling Và Flange

Nhiều người thường nhầm lẫn giữa các loại phụ kiện này. Dưới đây là bảng so sánh để phân biệt rõ vai trò của từng loại:

Insight chuyên gia: bộ chuyển đổi mặt bích đóng vai trò là giải pháp trung gian hoàn hảo khi bạn muốn tích hợp một đoạn ống nhựa mới vào một hệ thống van gang cũ mà không muốn thay thế toàn bộ thiết bị.

Tại Sao bộ chuyển đổi mặt bích Dễ Bị Tuột Hoặc Rò Rỉ?

Mặc dù là phụ kiện ưu việt, nhưng thực tế vẫn xảy ra các sự cố tuột ống. Nguyên nhân chủ yếu xuất phát từ:

• Siết bu lông không đủ lực: Lực ép gioăng không đủ khiến ma sát giữa gioăng và ống thấp, ống bị đẩy ra ngoài khi có áp lực nước.

• Sai kích thước dải kẹp: Ống nằm ở ngưỡng biên của dải kẹp khiến độ bám không chắc chắn.

• Gioăng kém chất lượng: Cao su bị lão hóa nhanh, mất độ đàn hồi sau một thời gian ngắn vận hành.

• Bề mặt ống bẩn: Bùn đất, dầu mỡ dính trên đầu ống làm giảm đáng kể lực ma sát của gioăng.

Phân tích sâu: Đối với ống HDPE có đặc tính co giãn nhiệt cao, nếu không sử dụng loại bộ chuyển đổi mặt bích có răng kẹp (restrained), ống rất dễ bị rút ra khỏi phụ kiện khi nhiệt độ thay đổi đột ngột.

Khi Nào Nên Dùng Flanged Adaptor?

Bạn nên ưu tiên sử dụng bộ chuyển đổi mặt bích trong các tình huống thực tế sau:

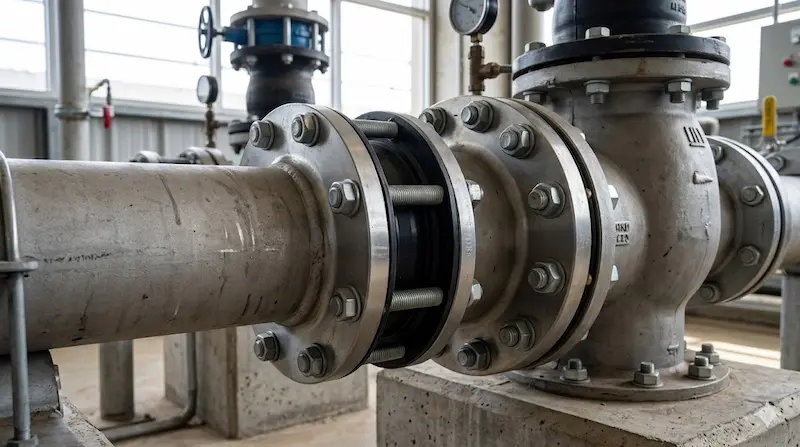

1. Kết nối thiết bị đầu cuối: Lắp đặt van cổng, van bướm, hoặc máy bơm vào đường ống nhựa HDPE/PVC.

2. Sửa chữa đột xuất: Khi một đoạn ống gang bị vỡ và cần thay bằng ống nhựa, adaptor giúp kết nối phần ống mới vào các khớp nối bích hiện hữu một cách nhanh nhất.

3. Hệ thống xử lý nước thải & PCCC: Nơi yêu cầu sự kết nối chắc chắn giữa các bồn chứa (có mặt bích chờ) và hệ thống dẫn nước.

4. Lắp đặt đồng hồ đo nước: Giúp việc tháo lắp đồng hồ để kiểm định trở nên dễ dàng hơn nhờ tính năng cơ động của bộ chuyển đổi.

Cách Lắp bộ chuyển đổi mặt bích Đúng Kỹ Thuật

Để đảm bảo mối nối bền bỉ trọn đời, hãy tuân thủ quy trình lắp đặt chuyên nghiệp sau:

• Bước 1: Kiểm tra. Đo chính xác đường kính ngoài (OD) của ống và đối chiếu với dải kẹp trên thân adaptor.

• Bước 2: Làm sạch. Lau sạch đầu ống trơn trong khoảng chiều dài bằng 1.5 lần chiều dài adaptor. Loại bỏ các gờ sắc nhọn.

• Bước 3: Đánh dấu. Đánh dấu vị trí ống sẽ lồng vào adaptor để đảm bảo ống vào đủ sâu (tránh lắp mớm).

• Bước 4: Siết bu lông. Đây là bước quan trọng nhất. Phải siết bu lông theo hình sao hoặc đối xứng nhau để lực ép gioăng được đều. Không siết hết cỡ một bu lông rồi mới sang cái tiếp theo.

• Bước 5: Thử áp. Sau khi lắp xong, tiến hành tăng áp từ từ để kiểm tra rò rỉ tại các điểm tiếp xúc.

FAQ - Câu Hỏi Thường Gặp

1. Flanged adaptor dùng được cho loại ống nào?

Hầu hết các loại ống trơn: PVC, HDPE, Gang dẻo (DI), Thép, Amiang... Tuy nhiên, với ống HDPE cần chọn loại có răng kẹp chống tuột.

2. Có thể dùng bộ chuyển đổi mặt bích thay thế mặt bích hàn hoàn toàn không?

Được, đặc biệt là trong các hệ thống yêu cầu bảo trì thường xuyên hoặc những vị trí không thể hàn trực tiếp.

3. Áp lực tối đa mà bộ chuyển đổi mặt bích chịu được là bao nhiêu?

Tùy thuộc vào thiết kế, thông thường phổ biến là PN10 và PN16. Một số loại chuyên dụng có thể chịu đến PN25 hoặc PN40.

4. Có thể tái sử dụng bộ chuyển đổi mặt bích không?

Có thể tái sử dụng phần thân gang. Tuy nhiên, bạn nên thay mới gioăng cao su để đảm bảo độ kín tốt nhất cho lần lắp đặt sau.

Kết Luận

Flanged adaptor là một "vũ khí" lợi hại giúp đơn giản hóa mọi quy trình kết nối đường ống phức tạp. Với khả năng chuyển đổi linh hoạt từ hệ ống trơn sang hệ mặt bích, phụ kiện này không chỉ giúp tiết kiệm thời gian thi công mà còn đảm bảo tính an toàn cho toàn bộ công trình.

Chìa khóa của một hệ thống bền vững nằm ở việc chọn đúng dải kẹp và tuân thủ quy trình siết bu lông đồng đều. Đừng để một lỗi nhỏ trong khâu chọn lọc phụ kiện làm ảnh hưởng đến uy tín và chất lượng dự án của bạn.
