Flange FF Type Là Gì? Phân Tích Chuyên Sâu Và Hướng Dẫn Kỹ Thuật

Bạn đã bao giờ gặp tình huống một hệ thống đường ống vừa mới lắp đặt, dù đã được siết bulong đúng lực (torque) nhưng vẫn xảy ra hiện tượng rò rỉ, thậm chí là nứt vỡ ngay tại mặt bích? Đáng ngạc nhiên là nguyên nhân thường không nằm ở gioăng (gasket) hay tay nghề công nhân, mà xuất phát từ một sai lầm ngay từ khâu thiết kế: chọn sai loại mặt bích.

Trong kỹ thuật piping, việc phân biệt giữa Flange FF type (Flat Face) và RF type (Raised Face) không chỉ là câu chuyện về hình dáng. Đây là bài toán về phân bổ ứng suất và an toàn vận hành. Vậy mặt bích phẳng là gì? Tại sao việc kết hợp sai loại mặt bích lại có thể gây hỏng hóc thiết bị? Bài viết này sẽ phân tích chi tiết từ góc nhìn chuyên gia để giúp bạn có cái nhìn chuẩn xác nhất.

Flange FF Type là gì? Định nghĩa và đặc điểm nhận diện

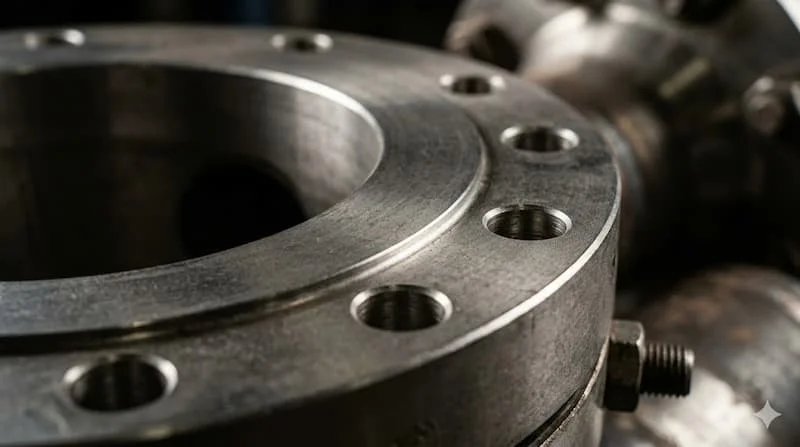

Flange FF (Flat Face), hay còn gọi là mặt bích phẳng, là loại mặt bích có bề mặt tiếp xúc được gia công phẳng hoàn toàn trên toàn bộ diện tích bề mặt từ trong lòng ống ra đến rìa ngoài.

Khác biệt lớn nhất của flange ff type so với các loại mặt bích khác chính là sự thiếu vắng của phần "Raised Face" (gờ nhô). Trong các tiêu chuẩn kỹ thuật như ASME B16.5 hay DIN, mặt bích FF được thiết kế sao cho khi hai mặt bích ghép lại với nhau, chúng sẽ tiếp xúc trên một diện tích bề mặt lớn nhất có thể.

• Đặc điểm nhận diện: Bề mặt nhẵn phẳng, không có gờ cao bao quanh lỗ ống.

• Gasket tương thích: Luôn sử dụng Full Face Gasket (loại gioăng có đục lỗ bulong) phủ kín toàn bộ bề mặt bích.

Việc hiểu rõ định nghĩa này là bước đầu tiên để tránh những sai lầm chết người trong lắp đặt cơ khí, đặc biệt là khi kết nối với các thiết bị có vật liệu giòn.

Nguyên lý hoạt động của Flange FF Type: Giải pháp giảm tập trung ứng suất

Tại sao chúng ta lại cần một bề mặt phẳng hoàn toàn thay vì một gờ nhô để tăng lực ép? Câu trả lời nằm ở nguyên lý phân bổ lực.

Khi bạn siết bulong trên một mặt bích phẳng, áp lực từ lực siết không tập trung vào một vòng tròn nhỏ quanh tâm ống (như loại RF) mà được tán đều trên toàn bộ diện tích bề mặt tiếp xúc. Điều này cực kỳ quan trọng đối với các vật liệu có độ bền kéo thấp hoặc dễ nứt như gang (Cast Iron), đồng hoặc nhựa plastic.

• Vai trò của Gasket: Trong hệ thống FF, gasket đóng vai trò là lớp đệm trung gian giúp bù đắp các sai lệch nhỏ trên bề mặt kim loại. Vì diện tích tiếp xúc lớn, gasket cần có khả năng đàn hồi tốt để đảm bảo độ kín khít.

• Bản chất kỹ thuật: Bằng cách giảm thiểu Moment uốn (Bending Moment) tác động lên vành mặt bích, thiết kế FF giúp bảo vệ thiết bị khỏi nguy cơ bị rạn nứt khi siết quá lực. Đây là lý do tại sao các dòng máy bơm hoặc van bằng gang thường mặc định sử dụng kiểu kết nối này.

Phân loại mặt bích phẳng theo các tiêu chuẩn quốc tế

Để lựa chọn đúng mặt bích phẳng, kỹ sư cần nắm rõ các hệ tiêu chuẩn vì mỗi khu vực địa lý và ngành công nghiệp lại có những yêu cầu riêng biệt về kích thước và áp suất.

1. Phân loại theo tiêu chuẩn kỹ thuật

• ANSI/ASME B16.5: Phổ biến nhất trong ngành dầu khí và hóa chất (Class 150, 300).

• DIN (Đức/Châu Âu): Thường gặp trong các hệ thống nước và xử lý nước thải (PN10, PN16).

• JIS (Nhật Bản): Phổ biến tại Việt Nam trong các dây chuyền sản xuất của Nhật (5K, 10K, 20K).

2. Phân loại theo vật liệu chế tạo

Vật liệu ảnh hưởng trực tiếp đến độ bền và môi trường sử dụng:

• Thép Carbon (A105): Dùng cho các hệ thống nước, dầu thông thường.

• Inox (SS304, SS316): Chống ăn mòn, dùng trong thực phẩm và hóa chất.

• Gang (Cast Iron): Đây là "cặp bài trùng" với thiết kế FF, thường dùng trong hệ thống PCCC và nước cấp.

3. Phân loại theo áp suất làm việc

Mặc dù FF thường dùng cho áp suất thấp, nhưng nó vẫn được chia thành các cấp độ như Class 150 hoặc PN10/16 tùy theo độ dày và số lượng lỗ bulong.

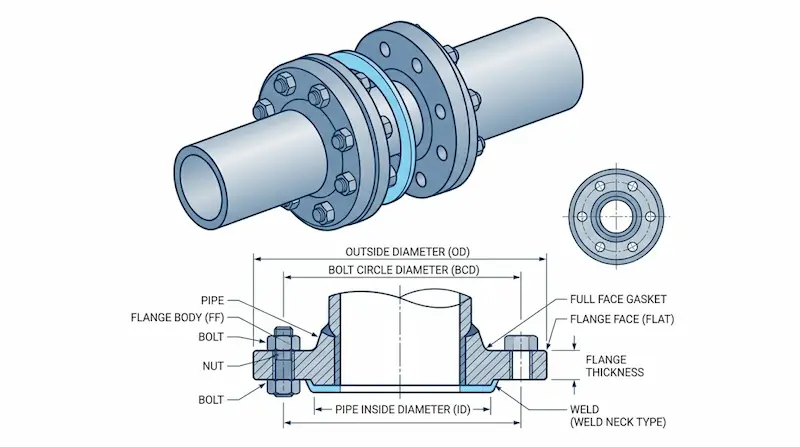

Các thông số kỹ thuật quan trọng của Flange FF Type

Khi đặt mua hoặc thiết kế hệ thống sử dụng mặt bích phẳng, bạn không thể bỏ qua các thông số định danh sau:

1. Kích thước danh định (DN/NPS): Từ DN15 đến DN2000 hoặc hơn, quyết định đường kính trong của ống.

2. Áp suất làm việc (Pressure Rating): Thông số này cực kỳ quan trọng. Nếu dùng mặt bích Class 150 cho hệ thống có áp suất vượt định mức, rò rỉ là điều chắc chắn xảy ra.

3. Nhiệt độ vận hành: Ảnh hưởng đến việc lựa chọn vật liệu mặt bích và loại gioăng đi kèm.

4. Bề mặt gia công (Surface Finish): Độ nhám bề mặt (thường từ 125-250 AARH) phải phù hợp với loại gioăng sử dụng để đạt hiệu quả làm kín tối ưu.

Loại Gasket tương thích: Đối với mặt bích FF, bắt buộc phải sử dụng Full Face Gasket. Việc dùng gioăng vòng (Ring Gasket) cho mặt bích FF là một sai lầm kỹ thuật nghiêm trọng vì nó tạo ra lực đòn bẩy khi siết bulong, dễ làm vênh hoặc nứt mặt bích.

So sánh chi tiết Flange FF vs RF: Sự khác biệt cực kỳ quan trọng

Việc nhầm lẫn giữa FF và RF là nguyên nhân hàng đầu dẫn đến sự cố rò rỉ trong công nghiệp. Dưới đây là bảng so sánh giúp bạn phân biệt nhanh:

Tại sao sự khác biệt này lại quan trọng?

Thiết kế RF nhằm mục đích tập trung áp lực lên một diện tích gasket nhỏ hơn, từ đó tạo ra khả năng làm kín tốt hơn cho áp suất cao. Tuy nhiên, nếu bạn lắp một mặt bích RF bằng thép vào một thiết bị bằng gang (thường có mặt FF), lực ép tập trung từ gờ RF sẽ đóng vai trò như một đòn bẩy. Khi siết bulong, phần vành ngoài của mặt bích gang không có điểm tựa sẽ bị kéo xuống, dẫn đến nứt vỡ ngay lập tức.

Ứng dụng thực tế: Khi nào nên sử dụng Flange FF Type?

Không phải ngẫu nhiên mà mặt bích phẳng vẫn tồn tại song song với các loại mặt bích chịu áp cao. Chúng là lựa chọn tối ưu trong các trường hợp:

• Hệ thống áp suất thấp: Như hệ thống thông gió, HVAC, hoặc đường ống cấp thoát nước dân dụng.

• Thiết bị bằng gang (Cast Iron): Hầu hết các loại van cửa, máy bơm chữa cháy và thiết bị ngành nước được đúc bằng gang đều sử dụng mặt phẳng FF để bảo vệ thân máy.

• Kết nối với phi kim loại: Khi kết nối đường ống thép với ống nhựa (PVC, HDPE) hoặc ống sợi thủy tinh, mặt bích FF giúp tránh làm hỏng đầu nối nhựa mềm.

• Yêu cầu về thẩm mỹ và vệ sinh: Trong một số hệ thống thực phẩm nhẹ, mặt bích phẳng dễ vệ sinh và không có các khe hở đọng chất bẩn như RF.

Những sai lầm thường gặp và hậu quả

1. Dùng FF cho áp suất quá cao: Gasket của FF có diện tích lớn, lực ép trên mỗi đơn vị diện tích nhỏ nên dễ bị "thổi bay" (blow out) nếu áp suất vượt ngưỡng.

2. Kết nối FF với RF mà không có Spacer: Như đã phân tích, điều này gây ứng suất không đều và dẫn đến gãy mặt bích.

3. Siết lực không đều: Dù áp lực được phân bổ đều, việc siết không theo thứ tự vẫn có thể gây vênh gasket và rò rỉ.

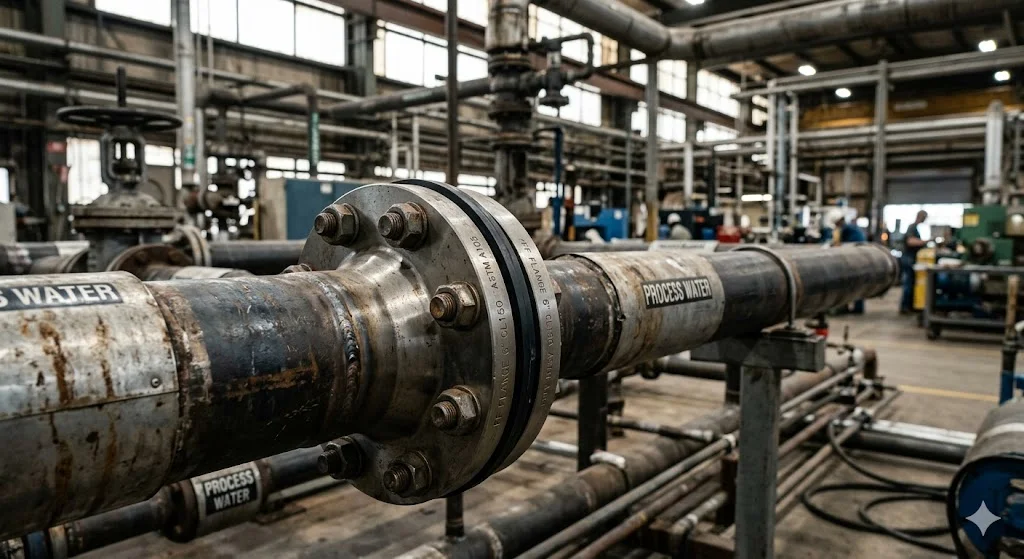

Checklist và Hướng dẫn lắp đặt Flange FF Type đúng chuẩn

Để đảm bảo hệ thống vận hành bền bỉ, hãy tuân thủ checklist dưới đây trước khi tiến hành lắp đặt:

1. Checklist lựa chọn

• Áp suất hệ thống có nằm trong giới hạn của Class 150/PN10 không?

• Vật liệu thiết bị đối diện là gì? (Nếu là gang, hãy chọn FF).

• Tiêu chuẩn lỗ bulong có khớp nhau không? (ANSI vs DIN không lắp chung được).

• Đã có Full Face Gasket phù hợp với lưu chất chưa?

2. Lưu ý khi lắp đặt

• Làm sạch bề mặt: Loại bỏ hoàn toàn rỉ sét, dầu mỡ hoặc mảnh vụn gasket cũ.

• Kiểm tra độ phẳng: Sử dụng thước căn lá nếu cần để đảm bảo mặt bích không bị cong vênh.

• Thứ tự siết bulong: Luôn siết theo hình sao (Star Pattern). Đừng siết chặt hoàn toàn một bulong ngay lập tức mà hãy siết dần theo các vòng (30% -> 60% -> 100% lực torque).

• Tuyệt đối không mix: Nếu bắt buộc phải lắp FF với RF, hãy sử dụng một vòng đệm (spacer) hoặc mài phẳng phần gờ RF (nếu tiêu chuẩn cho phép) để tạo sự đồng bộ.

Câu hỏi thường gặp (FAQ) về Flange FF Type

1. Flange FF có dùng cho áp suất cao được không?

Thực tế không khuyến khích. Thiết kế FF không tối ưu cho áp suất cực cao do lực ép gasket bị phân tán. Thông thường, FF chỉ dùng cho Class 150 hoặc PN16 trở xuống.

2. Có thể lắp mặt bích FF thép với mặt bích RF thép không?

Có thể về mặt lý thuyết, nhưng rủi ro rò rỉ rất cao và dễ gây biến dạng gasket. Tốt nhất nên dùng cùng loại hoặc sử dụng phụ kiện chuyển đổi chuyên dụng.

3. Tại sao gioăng cho mặt bích FF phải có lỗ bulong?

Vì mặt bích FF phẳng hoàn toàn, gioăng cần phủ kín toàn bộ bề mặt để tạo sự đồng nhất và cố định vị trí gioăng nhờ các bulong xuyên qua, tránh việc gioăng bị trượt khi có áp lực.

4. Khi nào ưu tiên chọn FF thay vì RF?

Ưu tiên hàng đầu là khi kết nối với thiết bị giòn (gang) hoặc khi hệ thống yêu cầu giảm thiểu ứng suất uốn tại điểm nối.

5. Vật liệu gasket nào tốt nhất cho flange FF type?

Tùy vào nhiệt độ và hóa chất, nhưng phổ biến nhất là cao su EPDM (cho nước), Teflon (PTFE) cho hóa chất hoặc bìa không amiăng.

Kết luận

Việc lựa chọn và sử dụng flange ff type không đơn thuần là chọn một linh kiện rẻ tiền hay đơn giản, mà là một quyết định kỹ thuật ảnh hưởng trực tiếp đến tuổi thọ của cả hệ thống. Một mặt bích phẳng đúng chuẩn sẽ giúp bạn bảo vệ những thiết bị đắt tiền bằng gang, giảm thiểu rủi ro nứt vỡ và đảm bảo hệ thống vận hành êm ái.

Đừng để một sai lầm nhỏ trong khâu chọn mặt bích dẫn đến những sự cố dừng máy (downtime) tốn kém.
