Threaded Flange: Giải Pháp Kết Nối Không Cần Hàn Cho Hệ Thống Đường Ống

Trong thi công cơ điện và hệ thống đường ống công nghiệp, việc sử dụng nhiệt (hàn) luôn đi kèm với những quy định khắt khe về an toàn cháy nổ. Hãy tưởng tượng bạn đang triển khai lắp đặt tại một khu vực chứa đầy khí gas hoặc hóa chất dễ cháy – nơi một tia lửa nhỏ cũng có thể dẫn đến thảm họa. Hoặc trong những tình huống công trình yêu cầu tính linh động cao, cần tháo lắp và bảo trì thường xuyên mà không muốn cắt bỏ mối hàn.

Đó chính là lúc threaded flange (mặt bích ren) trở thành "vị cứu tinh" kỹ thuật. Mặc dù hầu hết các loại mặt bích hiện nay đều yêu cầu kỹ thuật hàn để đảm bảo độ kín, nhưng mặt bích ren lại mang đến một hướng tiếp cận hoàn toàn khác biệt. Vậy liệu mặt bích ren có thực sự an toàn và đáp ứng được yêu cầu kỹ thuật cho hệ thống của bạn? Chúng ta sẽ cùng phân tích chuyên sâu ngay dưới đây.

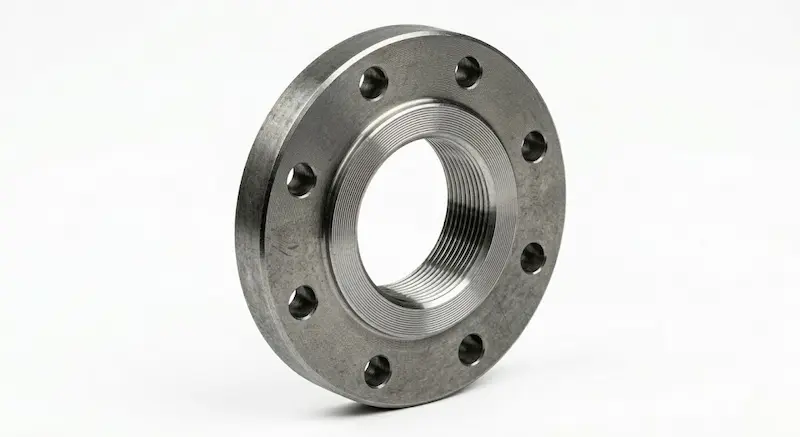

Threaded flange là gì? Định nghĩa và đặc điểm cốt lõi

Threaded flange (còn được gọi là Screw Flange) là loại mặt bích đặc biệt có tiện ren trong (internal thread) ở phần lỗ trung tâm. Thay vì sử dụng mối hàn để cố định, loại mặt bích này kết nối trực tiếp với các đoạn ống có tiện ren ngoài.

Theo tiêu chuẩn kỹ thuật quốc tế như ASME B16.5, mặt bích ren được thiết kế để tạo ra một liên kết cơ học bền vững mà không làm thay đổi cấu trúc kim loại của ống do tác động nhiệt. Đây là giải pháp lắp đặt "nguội" (heat-free installation) phổ biến nhất trong ngành vật tư đường ống. Bạn chỉ cần vặn ống vào mặt bích cho đến khi đạt được độ chặt nhất định, sau đó siết bulong để kết nối với mặt bích đối diện hoặc thiết bị đầu cuối.

Nguyên lý hoạt động và bản chất thiết kế

Sức mạnh của mặt bích ren nằm ở độ chính xác của các bước ren. Nguyên lý hoạt động dựa trên sự khớp nối giữa ren trong của mặt bích và ren ngoài của ống (thường là ren côn).

Cơ chế làm kín

Khi vặn ống vào mặt bích, các đỉnh ren sẽ ép chặt vào nhau. Tuy nhiên, để đảm bảo độ kín tuyệt đối cho chất lỏng hoặc khí, kỹ thuật viên thường sử dụng thêm các loại keo làm kín chuyên dụng (sealant) hoặc băng tan (PTFE tape). Liên kết này không chỉ đảm bảo sự chắc chắn về mặt vật lý mà còn ngăn chặn rò rỉ dưới áp suất vận hành.

Tại sao chọn ren thay vì hàn?

Bản chất của thiết kế này là ưu tiên sự an toàn và tính linh hoạt. Trong các môi trường cực kỳ nhạy cảm với nhiệt độ hoặc nguy cơ cháy nổ cao (Explosive zones), việc kéo dây hàn và tạo hồ quang là điều không thể. Mặt bích ren cho phép thi công nhanh chóng, không cần thợ hàn tay nghề cao và đặc biệt dễ dàng tháo rời để vệ sinh hoặc thay thế đoạn ống mà không gây hư hại cho linh kiện.

Thông số kỹ thuật chuyên sâu của threaded flange

Để một hệ thống vận hành an toàn, việc lựa chọn đúng thông số kỹ thuật là điều bắt buộc. Mặt bích ren tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế để đảm bảo tính lắp lẫn.

1. Tiêu chuẩn áp suất (Pressure Class)

Mặt bích ren thường phổ biến nhất ở các cấp áp suất:

• Class 150: Dùng cho hệ thống dân dụng, nước sạch, HVAC.

• Class 300: Dùng cho các hệ thống công nghiệp áp suất trung bình.

• Class 600: Ít phổ biến hơn, đòi hỏi độ dày thành ống lớn để chịu được lực xé ren.

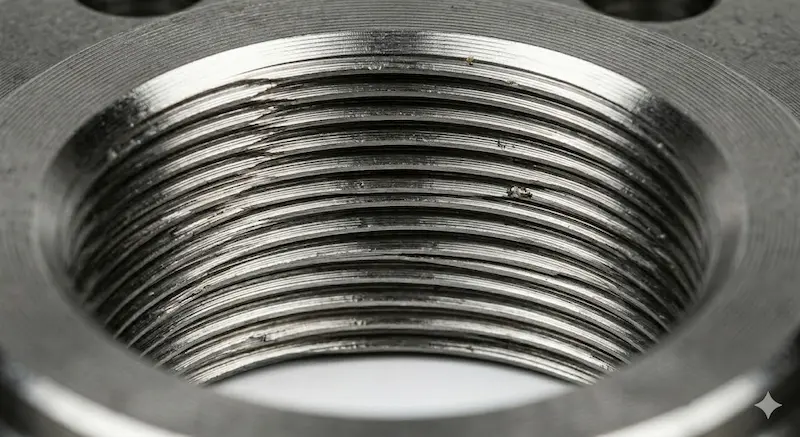

2. Kích thước và vật liệu

• Kích thước: Chủ yếu dùng cho các đường ống nhỏ từ DN15 đến DN150. Với các size lớn hơn, việc vặn ren trở nên cực kỳ khó khăn và độ kín không còn đảm bảo.

• Vật liệu: Phổ biến là thép carbon (ASTM A105) cho các ứng dụng thông thường, và thép không gỉ (Inox 304, 316) cho môi trường hóa chất hoặc yêu cầu vệ sinh cao.

3. Tiêu chuẩn ren (Threading Standard)

Đây là thông số quan trọng nhất. Ren phải tương thích giữa ống và bích:

• NPT (National Pipe Thread): Chuẩn Mỹ, ren côn, tự làm kín tốt.

• BSPT / BSPP: Chuẩn Anh/Châu Âu, thường dùng trong các hệ thống thủy lực hoặc khí nén.

Phân loại threaded flange phổ biến trên thị trường

Tùy vào nhu cầu thực tế, mặt bích ren được chia thành nhiều nhánh nhỏ để tối ưu hóa hiệu năng:

• Theo vật liệu: Mặt bích thép đen (giá rẻ, chịu lực tốt) và mặt bích inox (chống ăn mòn tuyệt đối nhưng giá thành cao).

• Theo kiểu mặt tiếp xúc: * RF (Raised Face): Có gờ nổi, tăng áp lực lên gasket, giúp chống rò rỉ tốt hơn.

  • FF (Flat Face): Mặt phẳng, thường dùng khi kết nối với các thiết bị bằng gang hoặc nhựa để tránh nứt vỡ.

• Theo chuẩn ren: Như đã đề cập, việc phân loại theo NPT hay BSP sẽ quyết định khả năng lắp ghép với các loại ống trên thị trường Việt Nam hiện nay.

So sánh mặt bích ren với các loại mặt bích khác

Việc hiểu rõ sự khác biệt giữa các loại mặt bích giúp kỹ sư đưa ra quyết định kinh tế và kỹ thuật chính xác nhất.

Insight: Mặt bích ren đánh đổi một phần độ bền cơ học của mối hàn để lấy sự tiện lợi và an toàn tuyệt đối trong thi công tại các khu vực nhạy cảm.

Ứng dụng thực tế của threaded flange

Mặc dù có những giới hạn về áp suất, mặt bích ren vẫn là sự lựa chọn số một trong các trường hợp:

1. Hệ thống khí gas và xăng dầu: Đặc biệt là tại các trạm chiết nạp, nơi nghiêm cấm các nguồn phát sinh tia lửa điện.

2. Hệ thống hóa chất: Những loại hóa chất không tương thích với quá trình nhiệt luyện khi hàn.

3. Đường ống dân dụng và HVAC: Dùng cho các đường ống kẽm, ống inox đường kính nhỏ yêu cầu tháo lắp định kỳ để bảo trì.

4. Khu vực cấm lửa: Các nhà máy dệt, kho giấy, hoặc các hầm lò khai thác khoáng sản.

Những sai lầm thường gặp và hậu quả nghiêm trọng

Đã có không ít sự cố rò rỉ xảy ra do chủ quan khi sử dụng mặt bích ren. Dưới đây là những lỗi cần tránh:

• Dùng cho hệ thống áp suất quá cao: Khi áp suất vượt ngưỡng, các bước ren có thể bị "nhảy" hoặc biến dạng, gây nổ đường ống.

• Quên sử dụng sealant: Nhiều người lầm tưởng chỉ cần vặn chặt là đủ kín. Thực tế, không có sealant, rò rỉ li ti là điều chắc chắn xảy ra.

• Ren không đồng nhất: Lắp ống ren NPT vào mặt bích ren BSP. Dù có thể vặn vào một vài ren đầu nhưng chúng không bao giờ kín và rất dễ bị hỏng răng ren.

• Dùng ống quá mỏng: Ống có thành mỏng khi tiện ren sẽ làm yếu đi cấu trúc chịu lực của ống tại vị trí kết nối.

Checklist chọn threaded flange đúng chuẩn kỹ thuật

Để đảm bảo mua đúng loại vật tư, bạn hãy kiểm tra các yếu tố sau:

• Áp suất: Hệ thống của bạn thuộc Class 150 hay 300?

• Tiêu chuẩn ren: Công trình dùng chuẩn NPT (Mỹ) hay BSP (Châu Âu)?

• Vật liệu: Inox 304, 316 hay Thép A105? (Kiểm tra chứng chỉ CO/CQ).

• Kích thước ống: Đo chính xác đường kính ngoài của ống hiện có.

• Kiểu mặt: RF hay FF để chọn loại gasket (gioăng) phù hợp.

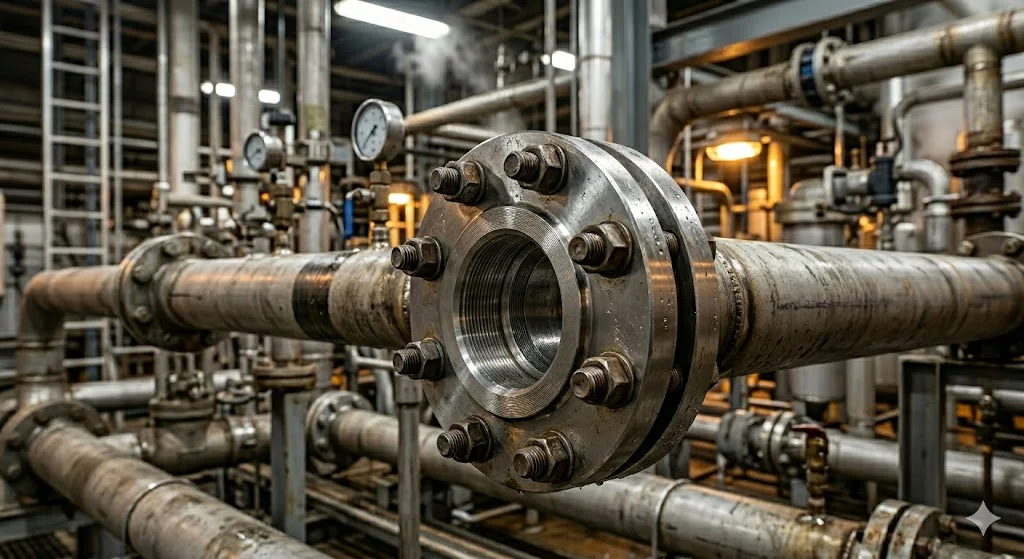

Hướng dẫn lắp đặt threaded flange đúng kỹ thuật

Quy trình lắp đặt chuẩn giúp kéo dài tuổi thọ hệ thống và ngăn ngừa rò rỉ:

1. Kiểm tra: Đảm bảo ren của ống và mặt bích sạch sẽ, không có mạt sắt hay móp méo.

2. Làm kín: Quấn băng tan (cao su non) theo chiều kim đồng hồ hoặc bôi keo sealant chuyên dụng.

3. Vặn tay: Đưa ống vào mặt bích và vặn bằng tay đến khi thấy nặng.

4. Siết lực: Sử dụng mỏ lết răng hoặc máy chuyên dụng để siết chặt. Lưu ý không siết quá lực (over-torque) vì có thể làm nứt cổ mặt bích hoặc cháy ren.

5. Thử áp: Sau khi lắp đặt xong, hãy tiến hành leak test để đảm bảo mối nối hoàn hảo trước khi đưa vào vận hành chính thức.

FAQ - Những câu hỏi thường gặp về mặt bích ren

1 Threaded flange có cần hàn thêm sau khi vặn không?

Trong một số trường hợp đặc biệt (Seal Weld), người ta có thể hàn thêm một đường nhỏ ở mép bích để chống rò rỉ, nhưng về cơ bản nó không bắt buộc và làm mất đi tính linh động của mặt bích ren.

2 Tại sao không thấy mặt bích ren size lớn (như DN300)?

Vì việc tiện ren trên ống lớn rất khó và lực siết cần thiết để làm kín là cực kỳ khổng lồ, không khả thi trong thi công thực tế.

3 Có thể dùng mặt bích ren cho hệ thống hơi nóng (steam) không?

Có thể dùng cho hơi áp suất thấp. Tuy nhiên, với hơi nóng áp cao, sự giãn nở nhiệt có thể làm lỏng mối nối ren theo thời gian.

4 Mặt bích ren có thể hàn thêm sau khi vặn không (Seal Weld)?

 Có thể. Trong một số ứng dụng yêu cầu độ kín khít tuyệt đối nhưng vẫn muốn dùng bích ren để định vị, kỹ thuật viên sẽ thực hiện một mối hàn nhỏ (seal weld) tại điểm tiếp quản giữa ống và mặt bích. Tuy nhiên, việc này sẽ làm mất đi tính năng tháo lắp linh hoạt – ưu điểm lớn nhất của mặt bích ren.

Kết luận

Mặt bích ren là minh chứng rõ nhất cho việc không phải giải pháp đắt nhất hay bền nhất là tốt nhất, mà giải pháp phù hợp nhất mới là tối ưu. Với khả năng thi công an toàn trong môi trường cháy nổ, tính linh hoạt cao và chi phí lắp đặt thấp, đây là lựa chọn không thể thay thế cho các hệ thống đường ống kích thước nhỏ và trung bình.

Việc hiểu đúng thông số ren, áp suất và quy trình lắp đặt sẽ giúp bạn bảo vệ công trình khỏi những sự cố rò rỉ đáng tiếc. Nếu bạn đang cần tìm nguồn hàng mặt bích ren đạt chuẩn quốc tế hoặc cần tư vấn sâu hơn về vật liệu cho dự án.
