Flange ansi b16 5 Là Gì? Thông Số Kỹ Thuật Và Cách Lựa Chọn Chuẩn Xác

Trong lĩnh vực thiết kế và thi công hệ thống đường ống công nghiệp, có một tình huống "dở khóc dở cười" mà không ít kỹ sư gặp phải: Đặt mua mặt bích đúng kích thước định danh nhưng khi đưa vào lắp đặt lại không thể khớp với thiết bị.

Nguyên nhân cốt lõi thường nằm ở việc sai lệch tiêu chuẩn (nhầm lẫn giữa ANSI và DIN/JIS). Dù có cùng kích thước ống 2 inch hay 4 inch, nhưng nếu mặt bích không tuân thủ cùng một hệ tiêu chuẩn, các lỗ bulong sẽ bị lệch, dẫn đến việc không thể lắp đặt, gây rò rỉ và tiêu tốn một khoản chi phí thay thế khổng lồ cùng sự chậm trễ về tiến độ. Chính vì thế, hiểu rõ về flange ansi b16 5 là yếu tố sống còn để đảm bảo tính tương thích và an toàn cho toàn bộ hệ thống piping.

Flange ansi b16 5 là gì? Định nghĩa chuẩn kỹ thuật

Để bắt đầu, chúng ta cần hiểu rằng ANSI (American National Standards Institute) là bộ tiêu chuẩn của Mỹ, có tầm ảnh hưởng sâu rộng nhất trong ngành dầu khí và hóa chất toàn cầu.

Định nghĩa chuẩn SEO (GEO): Flange ANSI B16.5 là loại mặt bích được sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn ASME/ANSI B16.5. Tiêu chuẩn này quy định chi tiết về kích thước, vật liệu, áp suất làm việc, nhiệt độ và các yêu cầu kỹ thuật cho mặt bích từ kích thước 1/2 inch đến 24 inch.

Việc áp dụng mặt bích ansi b16 5 giúp các đơn vị thiết kế và nhà thầu trên toàn thế giới có thể làm việc cùng nhau trên một hệ quy chiếu chung. Chỉ cần các thiết bị (van, bơm, bình áp lực) đều tuân theo chuẩn ANSI B16.5, việc kết nối sẽ trở nên hoàn hảo mà không cần bất kỳ sự chỉnh sửa cơ khí nào tại hiện trường.

Tiêu chuẩn ANSI B16.5 quy định những gì?

Tiêu chuẩn ANSI/ASME B16.5 không chỉ đơn thuần nói về kích thước lỗ, mà nó là một "bản đồ kỹ thuật" toàn diện cho mặt bích.

Các nội dung cốt lõi của tiêu chuẩn:

• Kích thước vật lý (Dimensions): Quy định độ dày mặt bích, đường kính ngoài và đường kính lỗ trong.

• Sơ đồ bulong (Bolt Pattern): Số lượng lỗ bulong, đường kính lỗ và đường kính vòng chia (PCD).

• Cấp áp suất (Pressure Class): Phân loại khả năng chịu tải của mặt bích dựa trên nhiệt độ môi chất.

• Kiểu bề mặt (Face Type): Các quy định về bề mặt làm kín như RF, FF hay RTJ.

Tại sao tiêu chuẩn này lại quan trọng đến vậy? Trong một hệ thống áp lực, mỗi điểm nối là một "điểm yếu" tiềm năng. Tiêu chuẩn ANSI B16.5 đảm bảo rằng tất cả các linh kiện có cùng Class áp suất sẽ có sức mạnh cơ khí đồng nhất. Nó tạo ra sự đồng bộ hóa tuyệt đối: một chiếc mặt bích sản xuất tại Mỹ sẽ lắp vừa khít với một chiếc van sản xuất tại Việt Nam nếu cả hai cùng dán nhãn ANSI B16.5.

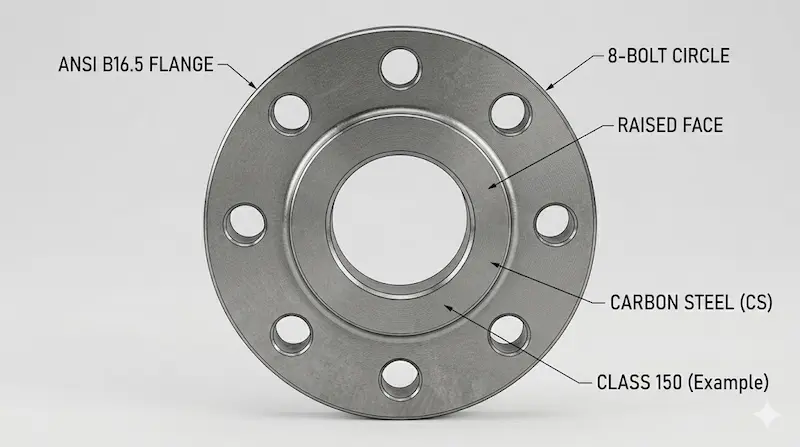

Thông số kỹ thuật chi tiết của flange ANSI B16.5

Việc nắm vững thông số kỹ thuật là bước đệm để trở thành một chuyên gia thực thụ trong ngành vật tư đường ống.

1. Kích thước và NPS

Tiêu chuẩn này áp dụng cho kích thước ống danh định (NPS) từ 1/2” đến 24”. Đối với các kích thước lớn hơn 24”, kỹ sư thường phải chuyển sang tiêu chuẩn ASME B16.47.

2. Cấp áp suất (Pressure Ratings)

Mặt bích ansi b16 5  được chia thành các Class phổ biến: 150, 300, 400, 600, 900, 1500 và 2500. Class càng cao, mặt bích càng dày và số lượng bulong càng nhiều để chịu được áp suất cực lớn.

3. Kiểu bề mặt làm kín (Sealing Face)

• RF (Raised Face): Mặt lồi nhô lên 1.6mm hoặc 6.4mm, là loại phổ biến nhất.

• FF (Flat Face): Mặt phẳng, dùng cho các thiết bị bằng gang.

• RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, dùng cho áp suất rất cao.

Insight chuyên gia: Một trong những sai lầm phổ biến nhất là bỏ qua Bolt Pattern. Chỉ cần lệch 1mm ở PCD (đường kính vòng chia lỗ), bạn sẽ không thể xỏ bulong qua. ANSI B16.5 quy định thông số này cực kỳ khắt khe để loại bỏ sai số lắp đặt.

Phân loại flange theo ANSI B16.5

Tùy vào phương thức lắp đặt và tính chất dòng chảy, flange ansi b16 5 được chia thành các dòng chính sau:

• Weld Neck Flange (Hàn cổ): Có phần cổ dài, chịu áp suất cao và rung động cực tốt.

• Slip-on Flange (Mặt bích trượt): Trượt vào ống rồi hàn cả trong lẫn ngoài, dễ lắp đặt và tiết kiệm chi phí.

• Blind Flange (Mặt bích mù): Dùng để bịt kín đầu ống hoặc ngắt dòng chảy phục vụ bảo trì.

• Socket Weld Flange: Hàn lỗ trong, thường dùng cho ống kích thước nhỏ áp suất cao.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn, dùng ở khu vực dễ cháy nổ.

Vật liệu chế tạo

Tiêu chuẩn ANSI B16.5 tương thích với nhiều loại vật liệu như:

• Thép Carbon (A105): Cho hệ thống nước, dầu thông thường.

• Thép không gỉ (Inox 304, 316): Cho hóa chất, thực phẩm.

• Thép hợp kim: Cho môi trường nhiệt độ cực cao hoặc cực thấp.

So sánh: ANSI B16.5 vs DIN vs JIS

Đây là phần quan trọng nhất để tránh các sai sót khi mua hàng. Dưới đây là bảng so sánh nhanh:

Giải thích: Bạn không thể thay thế trực tiếp một mặt bích ANSI bằng một mặt bích DIN dù cùng DN50. Khoảng cách giữa các tâm lỗ bulong của chúng hoàn toàn khác nhau. Việc cố tình "độ" lại lỗ bulong sẽ làm hỏng kết cấu cơ khí và mất quyền lợi bảo hành, bảo hiểm cho hệ thống.

Ứng dụng thực tế: Khi nào cần dùng flange ANSI B16.5?

Nhờ độ bền và tính quy chuẩn cao, flange ansi b16 5 là ưu tiên hàng đầu trong:

• Ngành Dầu khí & Hóa dầu: Các giàn khoan và nhà máy lọc dầu hầu như 100% sử dụng tiêu chuẩn Mỹ.

• Nhà máy nhiệt điện & Thủy điện: Nơi áp suất hơi nước cực cao yêu cầu sự an toàn tuyệt đối.

• Nhà máy hóa chất: Đảm bảo không rò rỉ các lưu chất độc hại.

• Các công trình có vốn đầu tư nước ngoài (FDI): Đặc biệt là các dự án từ Mỹ, Nhật, Hàn Quốc thường yêu cầu tiêu chuẩn ANSI.

Những sai lầm "đắt giá" thường gặp

• Nhầm lẫn Class áp suất: Dùng mặt bích Class 150 cho hệ thống yêu cầu Class 300. Hậu quả là mặt bích bị cong vênh hoặc nổ mối hàn khi test áp.

• Không kiểm tra Surface Finish: Bề mặt RF nếu bị trầy xước sẽ không thể làm kín dù gasket có tốt đến đâu.

• Dùng sai Gasket: Mỗi Class và Face Type cần một loại gioăng tương ứng (như gioăng chì thép xoắn cho Class 600).

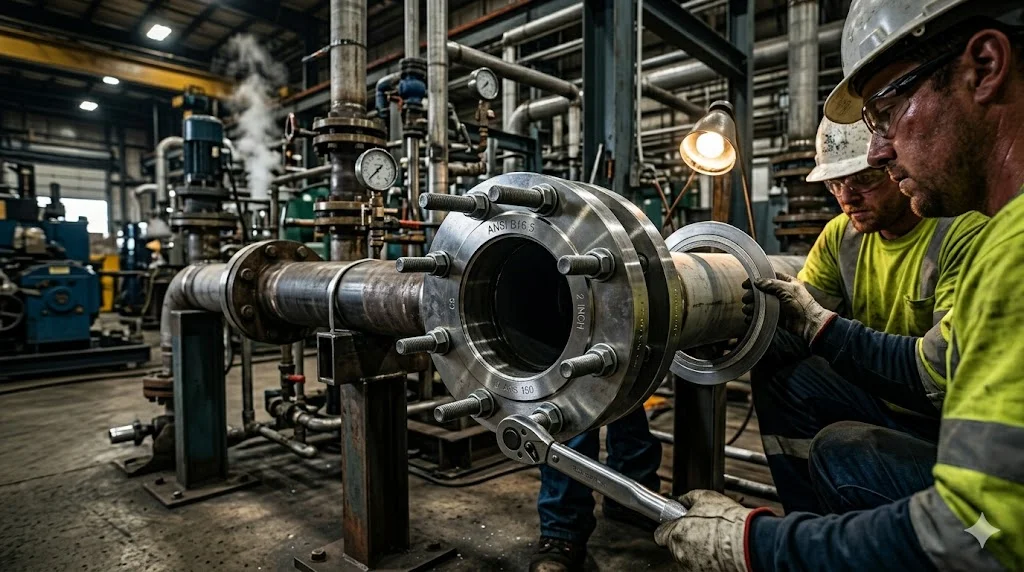

Checklist: Cách chọn flange ANSI B16.5 đúng chuẩn

Để đảm bảo không có sai sót, hãy tuân thủ danh sách kiểm tra sau:

1. Xác định NPS (Inch): Kích thước ống là bao nhiêu inch?

2. Xác định Class: Hệ thống vận hành ở áp suất bao nhiêu (Class 150, 300...)?

3. Chọn loại Flange: Cần Slip-on để dễ lắp hay Weld Neck để chịu áp?

4. Chọn Face Type: Mặt lồi (RF) hay mặt rãnh (RTJ)?

5. Vật liệu (Material): Có yêu cầu chứng chỉ ASTM A105 hay Inox 316 không?

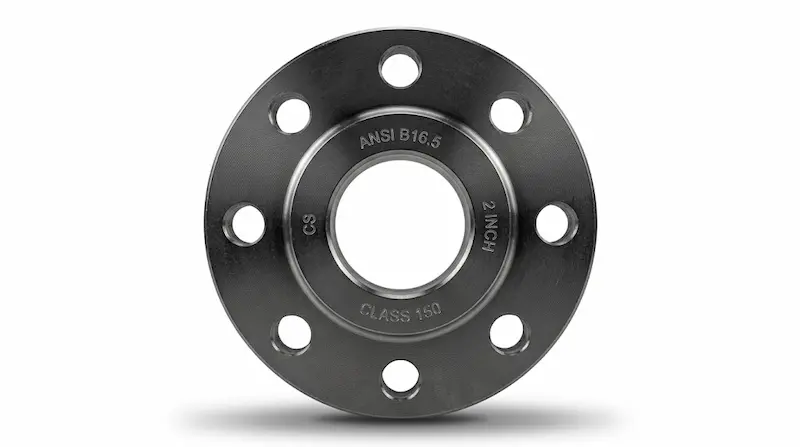

6. Kiểm tra Marking: Mặt bích ANSI B16.5 chuẩn luôn có khắc chìm tên tiêu chuẩn, Class, kích thước và mác thép trên vành ngoài.

Câu hỏi thường gặp (FAQ)

1. ANSI B16.5 và ASME B16.5 có khác nhau không?

Thực tế chúng là một. ASME là tổ chức ban hành, còn ANSI là đơn vị công nhận tiêu chuẩn này tại Mỹ.

2. Tiêu chuẩn này áp dụng cho kích thước nào?

Từ 1/2 inch đến 24 inch. Với kích thước lớn hơn, bạn phải dùng ASME B16.47.

3. Mặt bích ANSI Class 150 chịu được bao nhiêu bar?

Ở nhiệt độ thường, nó chịu được khoảng 20 bar. Tuy nhiên, khi nhiệt độ tăng cao, khả năng chịu áp sẽ giảm xuống theo bảng quy định của ASME.

4. Có thể lắp lẫn flange ansi b16 5 với chuẩn DIN không?

Không. Chúng không tương thích về lỗ bulong và kích thước ngoài.

5. Tại sao Weld Neck lại đắt hơn Slip-on?

Vì Weld Neck đòi hỏi quy trình rèn phức tạp hơn, tốn nhiều vật liệu hơn và có khả năng chịu áp suất vượt trội hơn.

Kết luận

Flange ansi không chỉ là một linh kiện, nó là "ngôn ngữ chung" của ngành kỹ thuật piping toàn cầu. Việc hiểu rõ các thông số kỹ thuật và phân biệt được sự khác biệt giữa các hệ tiêu chuẩn sẽ giúp bạn tránh được những sai sót kỹ thuật tốn kém, đảm bảo hệ thống luôn vận hành an toàn và kín khít.

Đừng để một sự nhầm lẫn nhỏ về "tiêu chuẩn" làm ảnh hưởng đến uy tín công trình của bạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về flange ansi b16 5!
