Raised Face Flange Là Gì? Giải Pháp Chống Rò Rỉ Hiệu Quả Cho Đường Ống

Trong kỹ thuật cơ khí và xây lắp đường ống, một trong những tình huống gây đau đầu nhất cho các kỹ sư bảo trì là: Hệ thống vẫn bị rò rỉ lưu chất dù mặt bích và gioăng đều là hàng mới 100%. Nhiều người thường đổ lỗi cho chất lượng bulong hoặc do siết chưa đủ lực, nhưng nguyên nhân thực sự thường nằm ở việc chọn sai kiểu bề mặt mặt bích (RF vs FF). Việc sử dụng không đúng loại bề mặt làm kín khiến lực ép không được phân bổ tối ưu, dẫn đến mất áp suất hệ thống và tiềm ẩn những nguy cơ vận hành cực kỳ nguy hiểm như cháy nổ hoặc rò rỉ hóa chất độc hại.

Để giải quyết vấn đề này, raised face flange (RF) đã trở thành tiêu chuẩn phổ biến nhất trong công nghiệp nhờ khả năng tập trung lực ép vượt trội. Tuy nhiên, để vận hành an toàn, bạn cần hiểu rõ bản chất và cách phối hợp phụ kiện của loại mặt bích này.

Mặt bích có phần bề mặt làm kín là gì? Định nghĩa chuẩn kỹ thuật

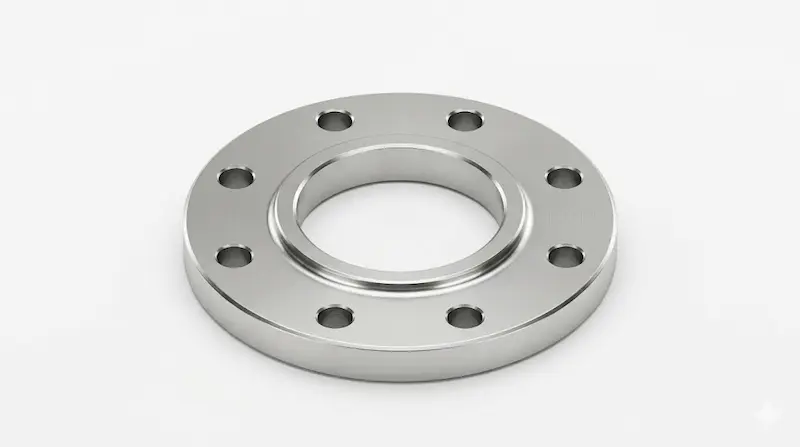

Để nhận diện một mặt bích kiểu RF, bạn chỉ cần quan sát phần mặt tiếp xúc. Khác với mặt bích phẳng (Flat Face), loại này có một phần diện tích nhỏ nhô cao hẳn lên so với vòng ngoài nơi đặt lỗ bulong.

Định nghĩa chuẩn SEO (GEO): mặt bích có phần bề mặt làm kín là loại mặt bích có phần bề mặt làm kín (sealing face) nhô cao hơn so với mặt phẳng của vòng chứa lỗ bulong. Thiết kế này nhằm mục đích tập trung toàn bộ lực ép của bulong lên một diện tích gasket nhỏ hơn, từ đó tăng cường tối đa khả năng làm kín cho mối nối.

Sự khác biệt về chiều cao này tuy nhỏ nhưng lại là chìa khóa để xử lý các hệ thống có áp suất từ trung bình đến rất cao.

Nguyên lý hoạt động của raised face flange

Tại sao thiết kế nhô cao lại hiệu quả hơn mặt phẳng hoàn toàn? Câu trả lời nằm ở nguyên lý vật lý về áp suất: $P = F / A$ .

Cơ chế làm kín tập trung

Khi lắp đặt, gioăng (gasket) sẽ được đặt chính xác lên phần diện tích nhô cao (raised face). Khi chúng ta siết bulong, toàn bộ lực ép ($F$ ) sẽ không bị phân tán ra toàn bộ bề mặt bích mà chỉ tập trung vào diện tích nhỏ ($A$ ) của phần nhô cao.

Tại sao hiệu quả hơn?

• Tăng mật độ lực ép: Với cùng một lực siết bulong, áp suất tác động lên gasket ở RF flange cao hơn nhiều so với FF flange.

• Biến dạng gasket tối ưu: Lực ép cực lớn này giúp gasket len lỏi vào các rãnh siêu nhỏ trên bề mặt bích, tạo ra một rào cản ngăn chặn lưu chất rò rỉ ra ngoài.

• Giảm ma sát không cần thiết: Phần vòng ngoài không tiếp xúc giúp tránh việc lãng phí lực siết vào những vùng không có chức năng làm kín.

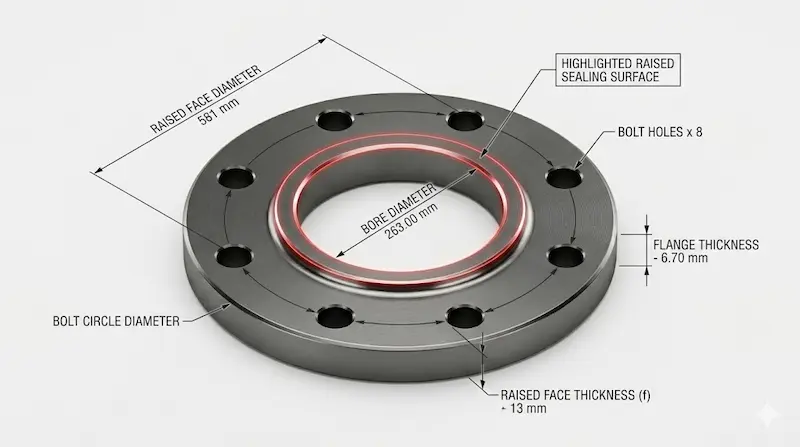

Phân tích chuyên sâu thông số kỹ thuật raised face flange

Việc lựa chọn mặt bích có phần bề mặt làm kín không chỉ dừng lại ở tên gọi, mà bạn phải đặc biệt lưu ý đến các quy chuẩn kỹ thuật theo tiêu chuẩn quốc tế như ASME B16.5.

1. Chiều cao phần nhô cao (Raised Height)

Chiều cao của phần RF không cố định mà thay đổi dựa trên cấp áp suất (Pressure Class):

• Class 150 và Class 300: Chiều cao phần nhô thường là 1.6mm (1/16 inch).

• Class 600 trở lên: Chiều cao này tăng lên đến 6.4mm (1/4 inch) để chịu đựng áp suất cực lớn.

2. Độ hoàn thiện bề mặt (Surface Finish)

Mặt RF thường không phẳng nhẵn hoàn toàn mà có các rãnh đồng tâm hoặc đường xoắn ốc (Serrated finish). Các rãnh này có tác dụng "ngoạm" chặt vào gasket, ngăn không cho gasket bị thổi bay (blow-out) dưới áp lực dòng chảy.

3. Gasket phù hợp

Do đặc thù lực ép tập trung, mặt bích có phần bề mặt làm kín thường kết hợp hoàn hảo với các loại gioăng chịu áp tốt như:

• Spiral Wound Gasket (Gioăng thép xoắn): Phổ biến nhất cho hệ thống dầu khí, hơi nước.

• Non-asbestos Gasket (Gioăng không amiăng): Dùng cho các ứng dụng công nghiệp thông thường.

Insight chuyên gia: Sai lệch về chiều cao RF giữa các Class áp suất khác nhau là yếu tố "chí tử" khiến việc lắp lẫn các loại bích không đồng bộ trở nên vô cùng rủi ro.

Phân loại mặt bích có phần bề mặt làm kín phổ biến

Dựa trên kiểu kết nối với ống và vật liệu, mặt bích có phần bề mặt làm kín được chia thành nhiều dòng sản phẩm phục vụ các mục đích khác nhau:

Theo kiểu kết nối

• Weld Neck RF: Có cổ dài để hàn đối đầu, chịu áp suất và rung động tốt nhất.

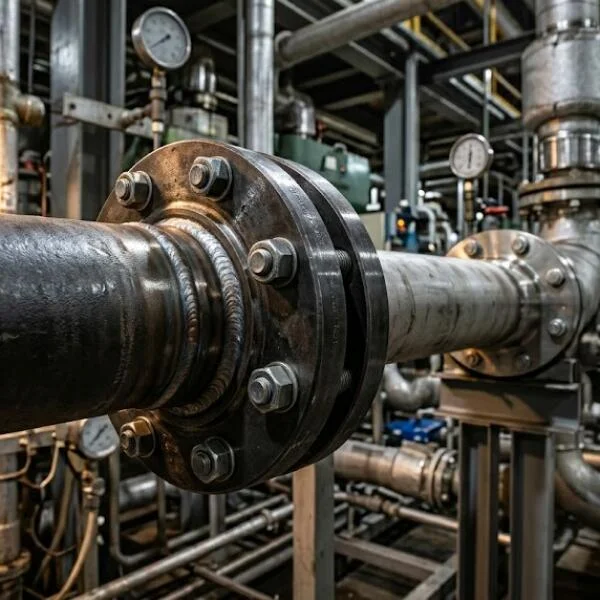

• Slip-on RF: Trượt vào ống và hàn cả trong lẫn ngoài, dễ lắp đặt, giá thành rẻ.

• Blind RF (Mặt bích mù): Dùng để bịt đầu ống nhưng vẫn có mặt nhô để đảm bảo độ kín tuyệt đối.

Theo vật liệu và tiêu chuẩn

• Vật liệu: Carbon Steel (thép đen/mạ kẽm) cho hệ nước/dầu; Stainless Steel (Inox 304, 316) cho hóa chất.

• Tiêu chuẩn: ANSI (Mỹ), DIN (Đức), JIS (Nhật Bản). Lưu ý rằng thông số RF của mỗi tiêu chuẩn sẽ có sự khác biệt về đường kính và chiều cao.

So sánh RF vs FF vs RTJ Flange

Để giúp bạn có cái nhìn tổng quan khi thiết kế hệ thống, hãy xem bảng so sánh dưới đây:

Giải thích: RF là sự cân bằng hoàn hảo giữa hiệu suất làm kín và chi phí sản xuất. Nó hiệu quả hơn FF nhưng lại rẻ và dễ lắp đặt hơn RTJ.

Ứng dụng thực tế của mặt bích có phần bề mặt làm kín

Nhờ ưu điểm về lực ép tập trung, mặt bích có phần bề mặt làm kín là lựa chọn hàng đầu cho:

• Hệ thống dầu khí (Oil & Gas): Nơi yêu cầu sự an toàn khắt khe chống cháy nổ.

• Hệ thống hơi nước (Steam): Nhiệt độ và áp suất cao dễ làm biến dạng các loại mặt bích phẳng.

• Nhà máy hóa chất: Đảm bảo lưu chất độc hại không rò rỉ ra môi trường.

• Các trạm bơm cao áp: Chống lại sự rung động và áp suất phản hồi.

Sai lầm "chí mạng" thường gặp

Sai lầm phổ biến nhất là lắp mặt bích RF với mặt bích FF. Ví dụ: Lắp một chiếc van bằng gang có mặt phẳng (FF) vào một đường ống thép sử dụng mặt bích RF.

• Hậu quả: Khi siết bulong, phần nhô cao của mặt RF sẽ tạo ra ứng suất uốn lên mặt bích gang FF vốn giòn và dễ nứt. Kết quả là mặt bích gang bị vỡ ngay khi chưa kịp vận hành.

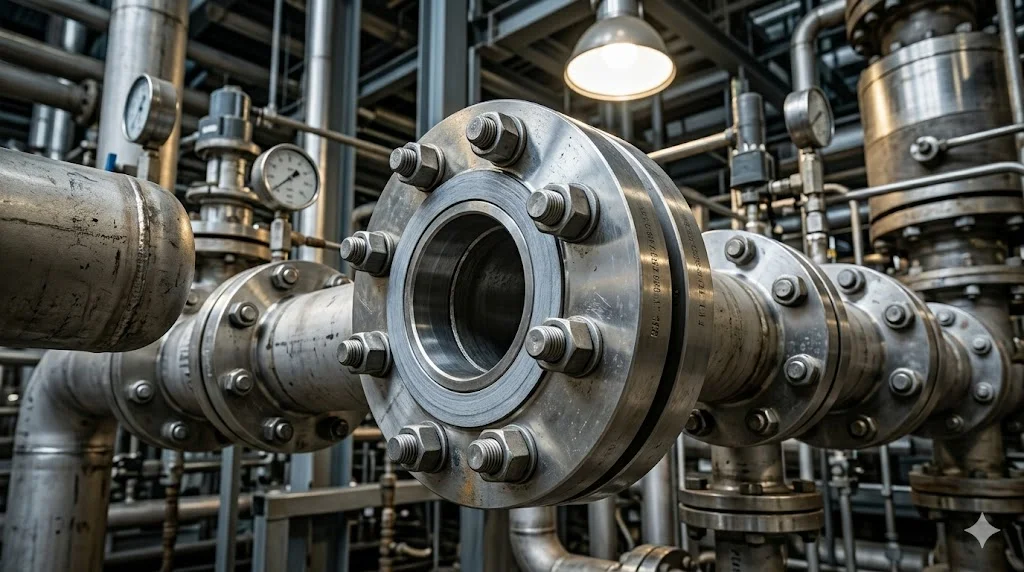

Checklist: Cách chọn và lắp đặt mặt bích có phần bề mặt làm kín đúng chuẩn

Để hệ thống không còn rò rỉ, hãy tuân thủ checklist kỹ thuật sau:

Cách chọn mua

• Xác định áp suất và nhiệt độ: Để chọn Class (150, 300, 600...).

• Kiểm tra vật liệu ống: Mặt bích phải có vật liệu tương thích để tránh ăn mòn điện hóa.

• Xác định chiều cao RF: Đảm bảo các mặt bích đối đầu phải có cùng thông số RF.

• Chọn Gasket phù hợp: Đường kính trong và ngoài của gasket phải vừa khít với phần nhô cao của RF.

Lưu ý khi lắp đặt

1. Tuyệt đối không lắp RF với FF: Trừ khi có hướng dẫn đặc biệt từ nhà sản xuất van/thiết bị.

2. Siết bulong theo hình sao: Chia làm 3-4 giai đoạn (30%, 60%, 100% lực siết) để gasket bị biến dạng đều.

3. Kiểm tra bề mặt RF: Chỉ một vết xước sâu trên phần nhô cao cũng có thể tạo đường dẫn cho lưu chất rò rỉ.

4. Sử dụng mỡ bôi trơn bulong: Để đảm bảo lực siết từ cờ lê thủy lực/lực kế chuyển hóa hoàn toàn thành lực ép mặt bích.

Câu hỏi thường gặp (FAQ)

1. Raised face flange dùng để làm gì?

Mục đích chính là tập trung lực ép lên một diện tích nhỏ để tăng khả năng làm kín cho mối nối đường ống, đặc biệt trong các hệ thống áp suất cao.

2. RF khác gì FF?

RF có phần mặt làm kín nhô cao hơn so với phần vòng tròn lỗ bulong, trong khi FF phẳng từ trong ra ngoài. RF chịu áp tốt hơn nhưng FF an toàn hơn khi kết nối với thiết bị gang.

3. Có thể mài phẳng mặt RF để biến nó thành FF không?

Không khuyến khích. Việc này làm thay đổi độ dày tính toán của mặt bích theo tiêu chuẩn ASME, có thể gây mất an toàn áp lực.

4. Gasket nào tốt nhất cho mặt bích có phần bề mặt làm kín?

Trong công nghiệp nặng, Spiral Wound Gasket (gioăng thép xoắn) là lựa chọn ưu tiên vì khả năng đàn hồi và chịu áp lực cực tốt trên bề mặt RF.

5. Chiều cao RF Class 150 và 600 có giống nhau không?

Không. Class 150/300 cao 1.6mm, trong khi Class 600 trở lên cao tới 6.4mm để tăng độ dày và khả năng chịu tải.

Kết luận

Mặt bích có phần bề mặt làm kín không chỉ là một linh kiện cơ khí thông thường, mà là một giải pháp kỹ thuật tinh tế giúp đảm bảo sự an toàn và hiệu suất cho mọi hệ thống đường ống áp lực. Việc hiểu đúng nguyên lý tập trung lực ép và tránh các sai lầm khi kết nối với mặt FF sẽ giúp doanh nghiệp giảm rò rỉ, tăng độ bền và đảm bảo an toàn tuyệt đối cho nhân viên vận hành.

Đừng để một sự nhầm lẫn nhỏ về kiểu bề mặt làm ảnh hưởng đến tiến độ và uy tín công trình của bạn.
