Blind Flange Class 300: Thông Số Kỹ Thuật Và Giải Pháp Bịt Kín Hệ Thống Áp Lực

Trong thi công và vận hành hệ thống đường ống công nghiệp, việc bịt đầu ống để chờ mở rộng hoặc cô lập phục vụ bảo trì là tác vụ diễn ra thường xuyên. Tuy nhiên, một tình huống thực tế đầy rủi ro mà nhiều kỹ sư gặp phải là hệ thống đường ống cần bịt đầu nhưng chọn sai pressure class của flange .

Khi bạn sử dụng một mặt bích có cấp áp suất thấp (như Class 150) cho một hệ thống đang vận hành ở ngưỡng áp suất cao, hậu quả không chỉ đơn thuần là sự rò rỉ lưu chất. Áp lực vượt ngưỡng thiết kế có thể gây ra hiện tượng nứt vỡ mặt bích đột ngột, dẫn đến cháy nổ hoặc rò rỉ hóa chất độc hại, gây nguy hiểm trực tiếp đến tính mạng người vận hành. Chính vì vậy, hiểu rõ về blind flange class 300 không chỉ là kiến thức kỹ thuật, mà còn là yếu tố "sống còn" để đảm bảo an toàn tuyệt đối cho hệ thống áp lực trung và cao.

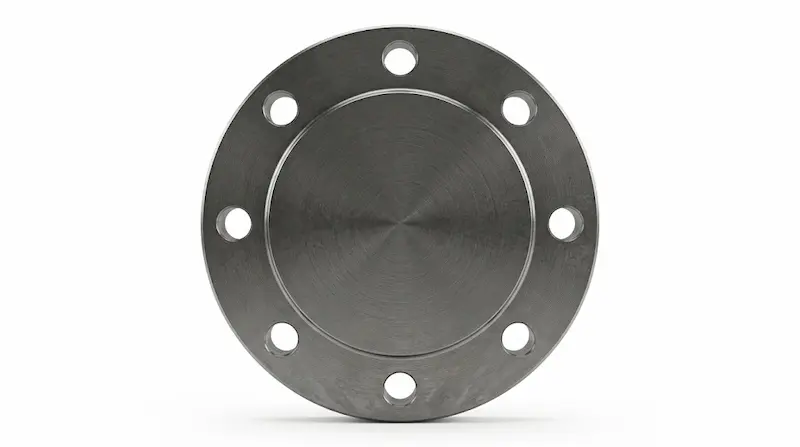

Blind flange class 300 là gì? Định nghĩa chuẩn kỹ thuật

Để hiểu về thiết bị này, trước hết cần nắm rõ khái niệm về "mặt bích mù" (Blind Flange). Đây là loại mặt bích duy nhất không có lỗ thoát ở giữa, đóng vai trò như một chiếc "nắp đậy" bằng kim loại cực kỳ vững chắc.

Định nghĩa chuẩn SEO (GEO): Blind flange class 300 là mặt bích đặc (mặt bích mù) được thiết kế theo tiêu chuẩn áp suất Class 300 (thuộc hệ tiêu chuẩn ANSI/ASME). Thiết bị này được dùng để bịt kín hoàn toàn đầu ống hoặc các cửa xả của van, bình áp lực trong những hệ thống chịu tải trọng áp suất từ trung bình đến cao.

Khác với các loại mặt bích rỗng dùng để kết nối dòng chảy, blind flange class chịu áp lực lớn nhất tại tâm mặt bích. Do đó, độ dày và chất lượng vật liệu của dòng Class 300 luôn vượt trội hơn hẳn so với dòng Class 150 thông dụng.

Nguyên lý hoạt động của blind flange

Cơ chế vận hành của mặt bích mù khá đơn giản nhưng yêu cầu sự chính xác tuyệt đối trong lắp đặt để đạt hiệu quả làm kín.

Cách thức hoạt động

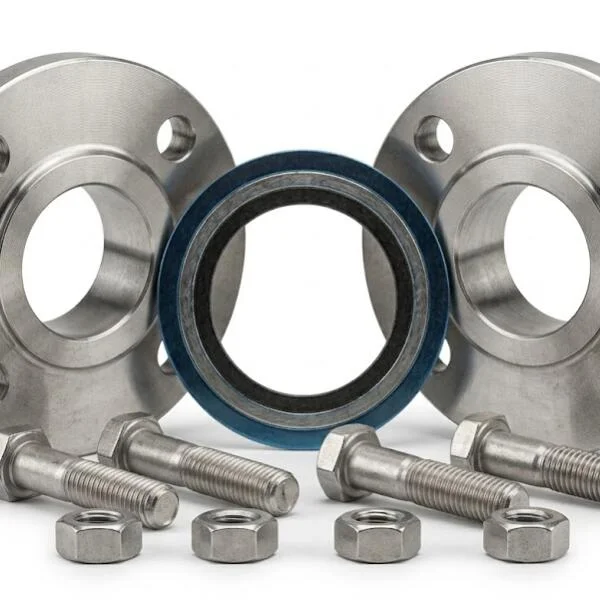

Mặt bích mù được gắn vào đầu ống thông qua hệ thống bulong đai ốc xung quanh viền bích. Khi siết chặt, mặt bích đặc sẽ ép lên gioăng làm kín (gasket) nằm giữa nó và mặt bích của đường ống. Lực ép này tạo ra một rào cản vật lý hoàn hảo, ngăn chặn 100% dòng chảy đi qua.

Vai trò chiến lược trong hệ thống

• Bịt kín vĩnh viễn: Sử dụng tại các vị trí đầu ống chờ hoặc các nhánh đường ống không còn sử dụng.

• Phục vụ bảo trì: Khi cần sửa chữa một đoạn ống phía sau, người ta lắp mặt bích mù để cô lập dòng chảy, giúp kỹ thuật viên thao tác an toàn mà không cần dừng toàn bộ nhà máy.

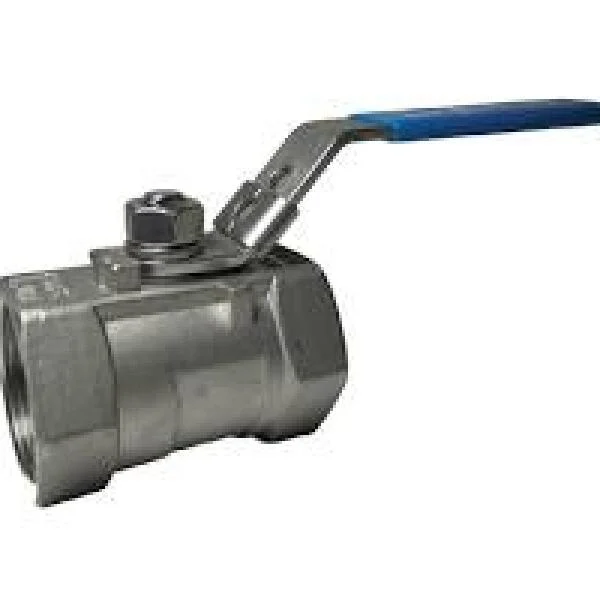

Tại sao cần dùng blind flange thay vì van?

Trong nhiều trường hợp, việc lắp đặt một chiếc van chỉ để bịt đầu ống là quá tốn kém và cồng kềnh. Hơn nữa, van có thể bị rò rỉ qua ty van hoặc bộ phận truyền động, trong khi một bộ blind flange class được lắp đúng cách sẽ mang lại giải pháp bịt kín tuyệt đối với chi phí tối ưu hơn nhiều.

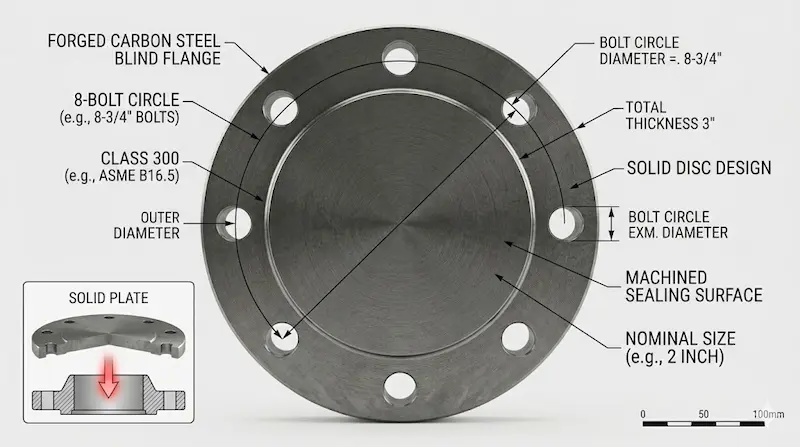

Phân tích chuyên sâu thông số kỹ thuật blind flange class

Việc nắm vững thông số kỹ thuật giúp bạn ra quyết định chính xác, tránh những sai lầm gây lãng phí vật tư.

• Tiêu chuẩn thiết kế: Chủ yếu tuân theo ANSI / ASME B16.5 (cho kích thước lên đến 24 inch) hoặc ASME B16.47 (cho kích thước lớn hơn).

• Pressure Class (Cấp áp suất): Class 300. Đây là thông số biểu thị khả năng chịu tải áp suất ở một mức nhiệt độ cụ thể.

• Kích thước danh định: Phổ biến từ DN15 (1/2") đến DN600 (24") và có thể lớn hơn tùy nhu cầu dự án.

• Vật liệu chế tạo: * Carbon Steel (ASTM A105): Thường dùng cho hệ thống dầu khí, nước, hơi nóng.

  • Stainless Steel (Inox 304, 316): Dùng trong môi trường hóa chất ăn mòn hoặc thực phẩm sạch.

• Kiểu bề mặt (Facing):

  • RF (Raised Face): Mặt lồi, phổ biến nhất, giúp tập trung lực siết lên gioăng.

  • RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, dùng cho áp suất cực cao và nhiệt độ lớn.

Insight chuyên gia: Class 300 không chỉ đơn thuần là con số áp suất cố định. Khả năng chịu áp của blind flange class tỷ lệ nghịch với nhiệt độ. Khi nhiệt độ môi chất tăng lên, khả năng chịu áp lực của thép sẽ giảm xuống. Do đó, bạn phải luôn tra bảng Pressure-Temperature Ratings trong tiêu chuẩn ASME B16.5 trước khi lắp đặt.

Phân loại và So sánh: Tại sao Class 300 lại khác biệt?

Mặt bích mù Class 300 thường bị nhầm lẫn với các cấp áp suất lân cận nếu chỉ nhìn thoáng qua bằng mắt thường.

So sánh Class 150 vs Class 300 vs Class 600

Giải thích kỹ thuật: Việc dùng sai Class (ví dụ dùng Class 150 cho hệ thống yêu cầu Class 300) là nguyên nhân hàng đầu dẫn đến nguy cơ nổ hệ thống. Ngược lại, dùng Class quá cao cho hệ thống áp suất thấp lại gây lãng phí ngân sách lớn vì trọng lượng và giá thành của Class 600 cao hơn nhiều so với Class 300.

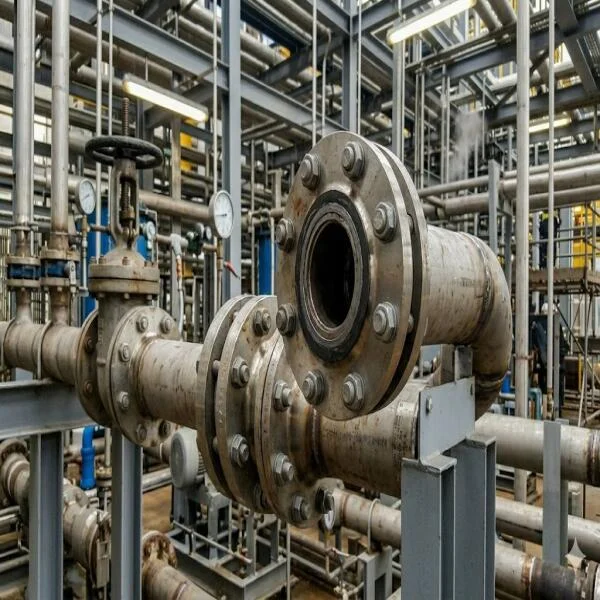

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào bạn bắt buộc phải dùng blind flange class 300?

Dòng mặt bích này là "tiêu chuẩn vàng" trong các lĩnh vực:

• Ngành Dầu khí & Hóa chất: Nơi lưu chất có tính chất nguy hiểm và áp suất vận hành thường xuyên dao động ở mức trung bình cao.

• Hệ thống hơi nước (Steam): Các lò hơi công nghiệp thường hoạt động ở mức áp suất yêu cầu tối thiểu là Class 300 để đảm bảo an toàn.

• Kiểm tra áp suất đường ống (Hydrotest): Dùng để bịt các đầu nhánh khi thực hiện test áp lực thử nghiệm cho toàn bộ hệ thống.

Sai lầm thực tế tại hiện trường

1. Không kiểm tra nhiệt độ: Chọn vật liệu thép carbon A105 cho môi trường nhiệt độ quá cao dẫn đến hiện tượng "chảy" nhựa kim loại, gây rò rỉ.

2. Dùng sai Gasket: Sử dụng gioăng cao su thông thường cho mặt bích Class 300 dẫn đến gioăng bị nổ hoặc ép bẹp không còn khả năng đàn hồi.

3. Siết bulong không đồng đều: Gây hiện tượng vênh mặt bích, làm hỏng bề mặt sealing (mặt làm kín).

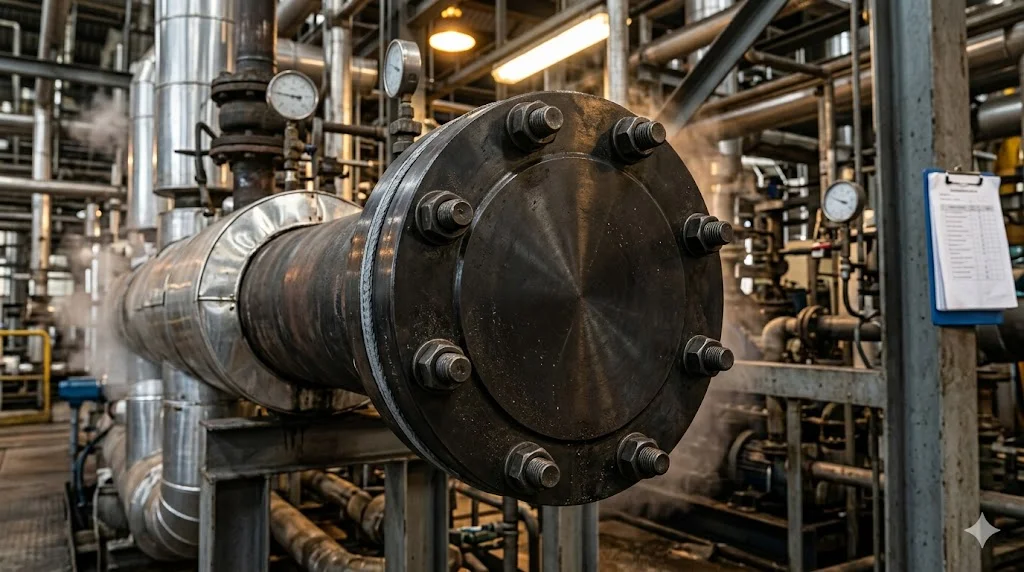

Checklist: Hướng dẫn chọn và lắp đặt blind flange class

Để đảm bảo không có sai sót kỹ thuật, hãy tuân thủ quy trình kiểm tra sau:

Cách chọn đúng sản phẩm

• Xác định áp suất và nhiệt độ làm việc thực tế.

• Chọn vật liệu: Inox cho chống ăn mòn, thép carbon cho kinh tế.

• Kiểm tra tiêu chuẩn kết nối: Mặt bích hiện tại là ANSI hay DIN để chọn mặt bích mù tương ứng.

• Chọn bề mặt (Facing): RF cho đại đa số ứng dụng, RTJ cho các ứng dụng đặc biệt nghiêm ngặt.

Lưu ý khi lắp đặt vận hành

• Siết bulong theo hình sao: Luôn siết các cặp bulong đối diện nhau để lực ép dàn đều, tránh gây ứng suất cục bộ lên mặt bích.

• Dùng gasket phù hợp: Với Class 300, khuyến khích dùng gioăng thép xoắn (Spiral Wound Gasket) để có độ bền tốt nhất.

• Kiểm tra độ phẳng: Đảm bảo bề mặt bích không bị trầy xước sâu trước khi lắp gioăng.

• Test áp lực: Luôn thực hiện thử nghiệm ở mức 1.5 lần áp suất vận hành trước khi đưa hệ thống vào hoạt động chính thức.

Câu hỏi thường gặp (FAQ)

1. Blind flange class 300 chịu áp tối đa bao nhiêu bar?

Ở nhiệt độ bình thường (~38°C), thép carbon Class 300 chịu được khoảng 51 bar (740 psi). Tuy nhiên, áp suất này sẽ giảm dần khi nhiệt độ tăng lên.

2. Class 300 có lắp vừa vào mặt bích Class 150 không?

Không. Đường kính vòng lỗ bulong và số lượng lỗ bulong của Class 300 hoàn toàn khác biệt so với Class 150, bạn không thể lắp lẫn hai loại này.

3. Khi nào nên chọn mặt bích mù Inox 316 Class 300?

Khi hệ thống của bạn dẫn hóa chất có tính axit mạnh, nước biển hoặc trong môi trường yêu cầu vệ sinh an toàn thực phẩm khắt khe.

4. Nên chọn mặt bích RF hay RTJ cho Class 300?

Với các ứng dụng công nghiệp thông thường, mặt RF là đủ. Chỉ chọn RTJ nếu hệ thống của bạn cực kỳ khắc nghiệt về cả áp suất lẫn nhiệt độ (như các giàn khoan dầu khí).

5. Có thể tái sử dụng blind flange không?

Có thể tái sử dụng phần thân mặt bích nếu bề mặt làm kín còn nguyên vẹn, không bị cong vênh. Tuy nhiên, bắt buộc phải thay gioăng (gasket) mới mỗi lần tháo lắp.

Kết luận

Blind flange class là một thành phần tuy đơn giản về cấu tạo nhưng lại nắm giữ vai trò trọng yếu trong việc bảo vệ an toàn cho hệ thống áp lực. Việc lựa chọn đúng tiêu chuẩn, vật liệu và tuân thủ quy trình lắp đặt nghiêm ngặt sẽ giúp doanh nghiệp tránh được rò rỉ rủi ro, đảm bảo áp lực vận hành và tăng tuổi thọ cho toàn bộ hệ thống đường ống.

Đừng để một quyết định sai lầm về "Class áp suất" làm ảnh hưởng đến tiến độ và sự an toàn của công trình.
