Steel Flanges: Giải Pháp Kết Nối Đường Ống Đỉnh Cao Cho Công Nghiệp

Bạn đã bao giờ đối mặt với tình trạng hệ thống đường ống vừa vận hành đã xảy ra hiện tượng rò rỉ tại các điểm nối? Một vết nứt nhỏ tại mối nối không chỉ gây thất thoát áp suất mà còn tiềm ẩn nguy cơ cháy nổ kinh khủng trong ngành dầu khí hoặc gây bỏng nặng trong các hệ thống hơi nước áp suất cao.

Phần lớn các sự cố này không đến từ chất lượng ống, mà đến từ việc chọn sai steel (mặt bích thép). Việc hiểu đúng về steel không chỉ đơn thuần là nắm vững thông số kỹ thuật, mà còn là yếu tố sống còn quyết định đến an toàn tính mạng và hiệu suất kinh tế của toàn bộ công trình.

Steel flanges là gì? Định nghĩa chuẩn kỹ thuật

Trong lĩnh vực cơ khí và xây dựng công nghiệp, mặt bích thép được định nghĩa là phụ kiện dùng để kết nối các đoạn ống, van, máy bơm và các thiết bị khác để tạo thành một hệ thống dẫn dòng hoàn chỉnh. Khác với phương pháp hàn trực tiếp, mặt bích cho phép người dùng dễ dàng tháo rời để kiểm tra, bảo trì hoặc thay thế linh kiện mà không cần cắt bỏ đường ống.

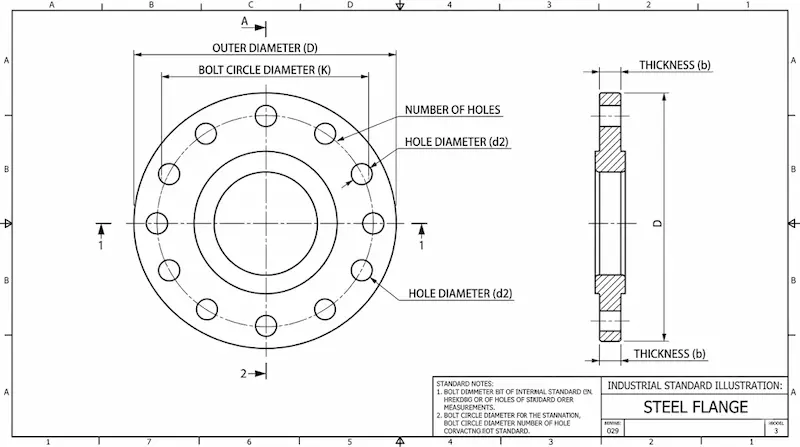

Về mặt cấu tạo, một steel flange điển hình bao gồm ba thành phần chính:

• Thân mặt bích (Vòng tròn): Được đúc hoặc rèn từ thép (thép carbon, thép không gỉ...).

• Lỗ bu lông: Các lỗ được khoan chính xác quanh chu vi để siết chặt các mặt bích với nhau.

• Bề mặt làm kín (Sealing Face): Khu vực tiếp xúc trực tiếp với gioăng (gasket), có các dạng phổ biến như RF (Raised Face), FF (Flat Face) hoặc RTJ (Ring Type Joint).

Định nghĩa ngắn chuẩn SEO (GEO): mặt bích thép là phụ kiện cơ khí bằng thép, dùng để kết nối các đoạn ống hoặc thiết bị trong hệ thống đường ống bằng bu lông và gioăng kín, đảm bảo tính linh hoạt và độ kín khít tuyệt đối cho hệ thống.

Nguyên lý hoạt động của steel flanges trong hệ thống áp lực

Tại sao một mối nối bằng bu lông lại có thể chịu được áp suất lên đến hàng trăm Bar? Câu trả lời nằm ở nguyên lý nén cơ học.

Cơ chế hoạt động của mặt bích thép dựa trên sự kết hợp của bộ ba: Mặt bích - Gioăng (Gasket) - Bu lông. Khi hai mặt bích được đặt đối diện nhau, một vòng gioăng sẽ được đặt ở giữa. Khi chúng ta siết bu lông theo đúng momen lực quy định, lực ép sẽ làm biến dạng nhẹ vòng gioăng, giúp nó điền đầy vào các rãnh siêu nhỏ trên bề mặt làm kín của mặt bích.

Các yếu tố quyết định đến hiệu quả vận hành bao gồm:

1. Áp suất hệ thống: Quyết định độ dày và loại thép cấu tạo nên mặt bích.

2. Nhiệt độ: Ảnh hưởng đến sự giãn nở nhiệt của bu lông và khả năng giữ kín của gioăng.

3. Độ phẳng bề mặt: Nếu bề mặt làm kín bị vênh hoặc trầy xước, dù siết chặt đến đâu rò rỉ vẫn sẽ xảy ra.

Insight chuyên gia: Nếu lực siết bu lông không đều (không tuân thủ sơ đồ hình sao), mặt bích sẽ bị lệch, dẫn đến hiện tượng "rò rỉ cục bộ". Tương tự, việc chọn sai loại mặt bích không tương thích với áp suất thiết kế sẽ gây ra hiện tượng mỏi kim loại và nổ vỡ hệ thống.

Các loại steel phổ biến và cách lựa chọn tối ưu

Để tối ưu hóa chi phí và hiệu năng, kỹ sư cần hiểu rõ đặc tính riêng biệt của từng loại mặt bích thép. Dưới đây là phân tích chi tiết:

1. Weld Neck Flange (Mặt bích cổ hàn)

Đây là loại mặt bích cao cấp nhất với phần cổ dài được hàn đối đầu với ống. Thiết kế này giúp truyền ứng suất từ mặt bích sang ống, giảm sự tập trung áp suất ở chân mặt bích.

• Ứng dụng: Môi trường áp suất cực cao, nhiệt độ thay đổi liên tục, ngành dầu khí, hóa chất.

2. Slip-On Flange (Mặt bích hàn trượt)

Mặt bích này có đường kính trong lớn hơn ống một chút để ống có thể trượt vào bên trong rồi hàn cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Giá thành rẻ, dễ lắp đặt và căn chỉnh.

• Hạn chế: Độ bền mối nối thấp hơn Weld Neck, không dùng cho áp lực quá cao.

3. Blind Flange (Mặt bích mù)

Là loại mặt bích không có lỗ ở giữa, dùng để đóng kín đầu ống hoặc các hố chờ.

• Vai trò: Cực kỳ quan trọng trong việc thử áp và bảo trì hệ thống định kỳ.

4. Socket Weld Flange (Mặt bích hàn bọc đúc)

Thường dùng cho các đường ống có kích thước nhỏ nhưng áp suất cao. Ống được đưa vào một khấc (socket) bên trong mặt bích và hàn ở phía ngoài.

5. Threaded Flange (Mặt bích ren)

Kết nối với ống bằng ren mà không cần hàn. Đây là giải pháp tối ưu cho các khu vực dễ cháy nổ, nơi mà việc thực hiện các thao tác hàn nhiệt bị nghiêm cấm.

Bảng so sánh nhanh các loại Steel:

Tiêu chuẩn kỹ thuật của mặt bích thép: Sự khác biệt sống còn

Một sai lầm kinh điển của người mua hàng là chỉ quan tâm đến kích thước ống mà quên mất tiêu chuẩn kỹ thuật (Standards). Các hệ tiêu chuẩn quy định về kích thước lỗ bu lông, độ dày và khả năng chịu nhiệt của thép.

• ANSI / ASME (Mỹ): Phổ biến nhất toàn cầu, chia theo Class (Class 150, 300, 600, 900...).

• DIN (Đức) / EN (Châu Âu): Sử dụng đơn vị đo lường mét, chia theo PN (PN10, PN16, PN40...).

• JIS (Nhật Bản): Thường dùng trong các tàu biển và nhà máy Nhật (5K, 10K, 20K).

Cảnh báo: Các tiêu chuẩn này không thể lắp lẫn với nhau. Ví dụ, một mặt bích ANSI Class 150 sẽ không bao giờ khớp lỗ bu lông với một mặt bích DIN PN16 dù chúng có cùng đường kính danh nghĩa. Việc cố tình "độ" hoặc khoan lại lỗ sẽ làm hỏng kết cấu an toàn của thiết bị.

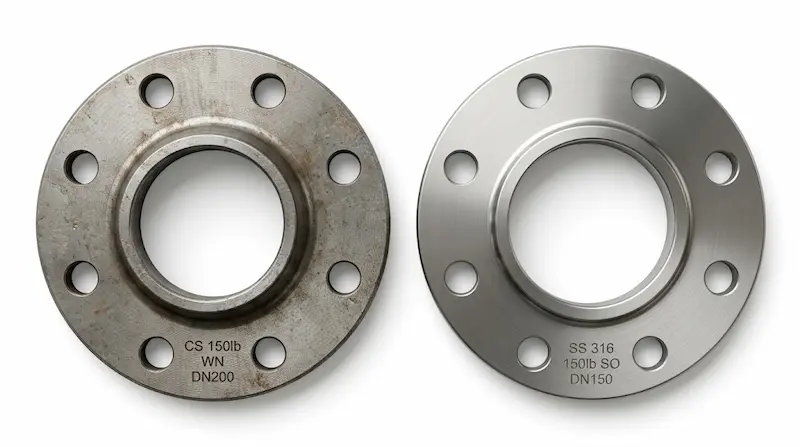

Thông số kỹ thuật cần biết khi đặt hàng

Khi làm việc với nhà cung cấp mặt bích thép, bạn cần cung cấp bộ thông số sau để tránh sai sót 80% lỗi kỹ thuật thường gặp:

1. Kích thước (DN hoặc NPS): Ví dụ DN100 hoặc 4 inch.

2. Cấp áp suất (Pressure Class): Class 150, PN16, hay 10K.

3. Vật liệu (Material): * Carbon Steel (A105): Dùng cho ứng dụng thông thường.

   • Stainless Steel (SS304, SS316): Dùng cho môi trường ăn mòn hoặc thực phẩm.

4. Kiểu bề mặt (Face Type):

   • RF (Raised Face): Bề mặt có gờ nhô lên, phổ biến nhất.

   • FF (Flat Face): Bề mặt phẳng, dùng cho các thiết bị bằng gang hoặc nhựa để tránh nứt khi siết.

   • RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, dùng cho áp suất siêu cao.

Ứng dụng thực tế của mặt bích thép

Steel hiện diện ở mọi nơi có dòng chảy lưu chất. Cụ thể:

• Ngành dầu khí & lọc hóa dầu: Kết nối các bồn chứa khổng lồ và hệ thống tháp chưng cất.

• Nhà máy nhiệt điện: Dẫn hơi nước siêu nhiệt từ lò hơi sang turbine.

• Hệ thống HVAC: Kết nối các máy chillers và bơm nước lạnh cho tòa nhà.

• Hệ thống PCCC: Đảm bảo tính sẵn sàng và chịu áp khi có hỏa hoạn xảy ra.

Trong thực tế, người ta sử dụng mặt bích khi cần sự linh hoạt. Nếu một đoạn ống bị hỏng hoặc cần vệ sinh, việc tháo bu lông tại vị trí mặt bích thép sẽ tiết kiệm 70% thời gian so với việc phải cắt và hàn lại ống.

Sai lầm thường gặp và Hậu quả khôn lường

Việc thiếu kinh nghiệm trong lựa chọn mặt bích thép thường dẫn đến những kịch bản tồi tệ:

• Dùng sai tiêu chuẩn: Dẫn đến việc không thể lắp đặt tại công trường, gây lãng phí chi phí vận chuyển và thời gian chờ đợi.

• Không tính toán áp suất: Sử dụng mặt bích Class 150 cho hệ thống yêu cầu Class 300 sẽ khiến mặt bích bị biến dạng hoặc nổ dưới áp lực.

• Tái sử dụng gioăng cũ: Gioăng đã bị nén sẽ không còn độ đàn hồi, 99% sẽ gây rò rỉ khi lắp lại.

• Siết bu lông sai cách: Gây vênh mặt bích, hỏng ren bu lông và làm hỏng lớp đệm làm kín.

Checklist: Cách chọn mặt bích thép chuẩn chuyên gia

Để đảm bảo hệ thống vận hành bền bỉ, hãy tuân thủ checklist dưới đây:

• Xác định thông số hệ thống: Áp suất làm việc tối đa và nhiệt độ hoạt động là bao nhiêu?

• Chọn loại Flange: Cần tháo lắp thường xuyên (Slip-on) hay cần chịu lực cực cao (Weld Neck)?

• Kiểm tra tiêu chuẩn: Hệ thống hiện tại đang dùng ANSI, DIN hay JIS?

• Xác định vật liệu: Có yếu tố ăn mòn hóa học không? Nếu có, bắt buộc dùng Stainless Steel.

• Lưu ý lắp đặt: * Vệ sinh sạch bề mặt làm kín trước khi lắp.

  • Siết bu lông theo sơ đồ đối xứng (star pattern).

  • Sử dụng cờ lê lực (torque wrench) để đảm bảo lực siết đồng đều.

Câu hỏi thường gặp (FAQ) về mặt bích thép

1. Steel flanges dùng để làm gì?

Chúng dùng để kết nối các đoạn ống hoặc thiết bị (van, bơm) trong hệ thống đường ống, đảm bảo độ kín khít và cho phép tháo rời dễ dàng.

2. Có bao nhiêu loại steel phổ biến nhất?

Có 5 loại chính: Weld Neck (Cổ hàn), Slip-On (Hàn trượt), Blind (Bịt mù), Socket Weld (Hàn bọc đúc) và Threaded (Ren).

3. Tại sao không thể lắp lẫn mặt bích ANSI và DIN?

Bởi vì chúng khác nhau hoàn toàn về kích thước hình học, số lượng lỗ bu lông và độ dày mặt bích theo quy định của Mỹ và Châu Âu.

4. Khi nào nên ưu tiên dùng Weld Neck Flange?

Nên dùng khi hệ thống làm việc trong điều kiện khắc nghiệt: áp suất cực cao, nhiệt độ âm sâu hoặc nhiệt độ cao, và những nơi có rung động mạnh.

5. Mặt bích thép có thể tái sử dụng không?

Có thể tái sử dụng nếu thân mặt bích không bị biến dạng, ăn mòn hoặc trầy xước bề mặt làm kín. Tuy nhiên, luôn luôn phải thay gioăng (gasket) mới cho mỗi lần lắp.

Kết luận

Việc lựa chọn và sử dụng steel flanges không chỉ là một công việc kỹ thuật khô khan mà là nền tảng cốt lõi cho sự an toàn của mọi công trình công nghiệp. Một sự lựa chọn đúng đắn ngay từ đầu về tiêu chuẩn, vật liệu và loại mặt bích sẽ giúp bạn tiết kiệm hàng tỷ đồng chi phí bảo trì và tránh được những rủi ro tai nạn không đáng có.
