Cấu tạo mặt bích thép: Phân tích chuyên sâu và hướng dẫn lựa chọn chuẩn kỹ thuật

Trong lắp đặt hệ thống đường ống công nghiệp, có một nghịch lý thường xuyên xảy ra: Nhiều kỹ thuật viên đặt mua mặt bích đúng kích thước danh nghĩa (DN) nhưng khi đưa vào lắp đặt lại không thể xỏ được bulong, hoặc hệ thống vừa vận hành đã xảy ra hiện tượng rò rỉ nghiêm trọng. Nguyên nhân cốt lõi không nằm ở chất lượng vật liệu, mà ở việc thiếu am hiểu về cấu tạo mặt bích thép và sự khác biệt giữa các hệ tiêu chuẩn quốc tế.

Việc chỉ quan tâm đến kích thước lỗ ống mà bỏ qua các chi tiết như đường kính vòng chia bulong (PCD), độ dày hay kiểu mặt tiếp xúc (Facing) chính là "kẻ sát nhân" thầm lặng gây lãng phí chi phí và đe dọa an toàn công trình. Bài viết này sẽ mổ xẻ chi tiết từng thành phần trong cấu tạo mặt bích thép, giúp bạn hiểu rõ bản chất kỹ thuật để đưa ra quyết định lựa chọn và lắp đặt chính xác nhất.

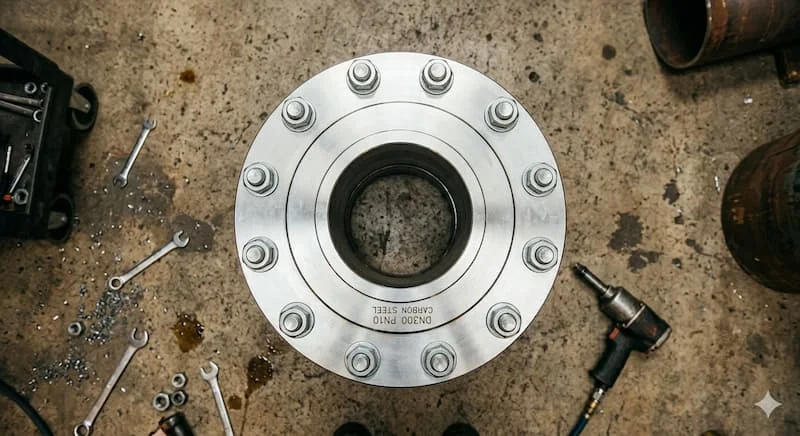

Mặt bích thép là gì? Định nghĩa và vật liệu phổ biến

Về mặt kỹ thuật, mặt bích thép là một phụ kiện cơ khí có dạng đĩa tròn (hoặc vuông, nhưng hiếm gặp hơn), được sử dụng để kết nối các đoạn ống, van, máy bơm hoặc các thiết bị đo lường với nhau thông qua hệ thống bulong.

Định nghĩa tối ưu: Mặt bích thép là phụ kiện cơ khí dùng để kết nối các thành phần của hệ thống đường ống bằng liên kết bulong, đảm bảo độ kín khít tuyệt đối và khả năng chịu áp lực cao theo các tiêu chuẩn kỹ thuật.

Tùy vào môi trường lưu chất, mặt bích thường được chế tạo từ hai nhóm vật liệu chính:

• Thép carbon (Carbon Steel): Các mác thép như A105, Q235, SS400. Ưu điểm là chịu lực tốt, giá thành rẻ, phù hợp cho hệ thống nước sạch, khí nén, dầu khí.

• Thép không gỉ (Stainless Steel): Phổ biến là Inox 304, 316. Loại này có khả năng chống ăn mòn hóa chất và oxy hóa tuyệt vời, dùng trong dược phẩm, thực phẩm hoặc môi trường nước biển.

Nguyên lý hoạt động: Không chỉ là một mối nối cơ học

Nhiều người lầm tưởng mặt bích chỉ đơn giản là chỗ để xỏ bulong. Thực tế, mặt bích hoạt động như một hệ thống làm kín chủ động. Nguyên lý dựa trên sự phối hợp của ba thành phần: 2 mặt bích + Gioăng (Gasket) + Bulong.

Khi siết bulong, lực ép sẽ truyền qua thân mặt bích và nén chặt lớp gioăng ở giữa. Lực nén này làm gioăng biến dạng nhẹ để lấp đầy các rãnh siêu nhỏ trên bề mặt tiếp xúc của mặt bích, tạo ra một rào cản ngăn lưu chất thoát ra ngoài.

Insight chuyên gia: Độ kín của hệ thống không chỉ phụ thuộc vào lực siết mạnh hay nhẹ, mà phụ thuộc vào độ phẳng của bề mặt tiếp xúc và sự phân bổ lực đều trên các lỗ bulong. Một mặt bích có cấu tạo chuẩn sẽ giúp phân phối áp suất đồng đều, tránh hiện tượng vênh đĩa dẫn đến rò rỉ sau một thời gian vận hành.

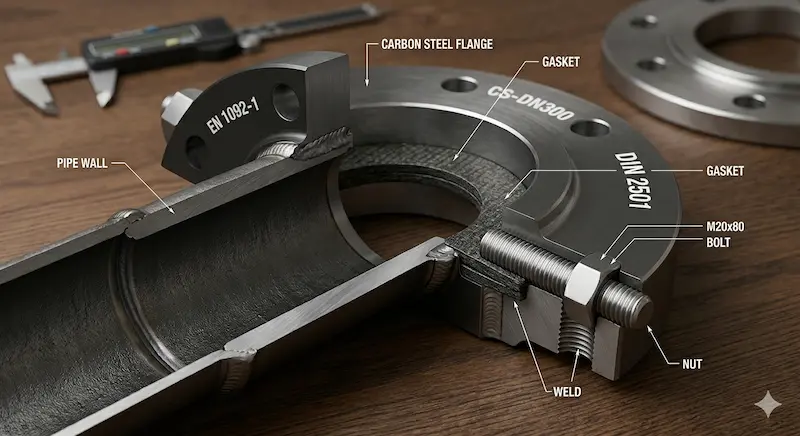

Phân tích cấu tạo mặt bích thép chi tiết nhất

Để nắm vững kiến thức về cấu tạo mặt bích thép, bạn cần hiểu rõ các thông số cấu thành nên một đĩa bích hoàn chỉnh:

1. Thân mặt bích (Flange body)

Đây là phần khối lượng chính của phụ kiện, thường có dạng đĩa tròn. Thân mặt bích đóng vai trò chịu toàn bộ lực nén từ bulong và áp suất từ lòng ống.

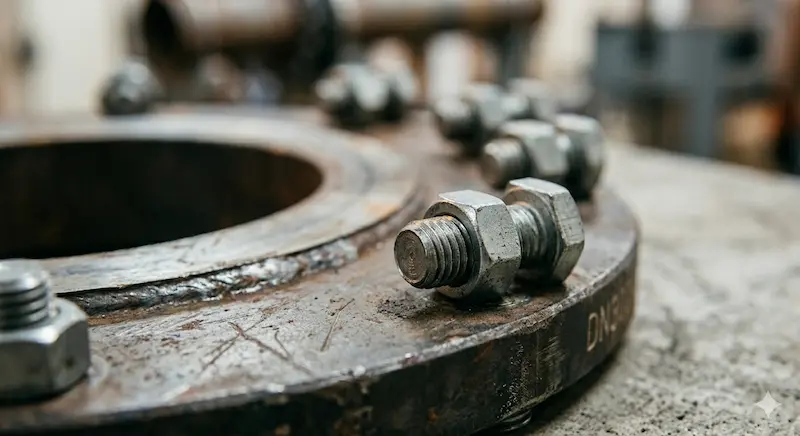

2. Lỗ bulong (Bolt holes)

Số lượng lỗ bulong (4, 8, 12, 16...) phụ thuộc vào kích thước danh nghĩa và cấp áp suất (PN). Các lỗ này được khoan chính xác tuyệt đối để đảm bảo khả năng lắp ghép đồng bộ giữa các thiết bị.

3. Đường kính vòng chia bulong (PCD - Bolt Circle Diameter)

Đây là yếu tố quan trọng nhất trong cấu tạo. PCD là đường kính của vòng tròn đi qua tâm của các lỗ bulong. Nếu PCD của hai mặt bích lệch nhau dù chỉ vài milimet, bạn sẽ không thể lắp được bulong.

4. Đường kính ngoài (OD - Outside Diameter)

Quy định kích thước tổng thể của mặt bích. Thông số này giúp kỹ sư tính toán không gian lắp đặt và khoảng cách giữa các đường ống chạy song song.

5. Mặt tiếp xúc (Facing)

Nơi tiếp xúc trực tiếp với gioăng. Có 2 loại phổ biến trong cấu tạo:

• RF (Raised Face): Mặt có gờ lên, giúp tập trung lực nén lên một diện tích nhỏ hơn, tăng hiệu quả làm kín cho hệ áp lực cao.

• FF (Flat Face): Mặt phẳng hoàn toàn, thường dùng cho mặt bích bằng gang hoặc nhựa để tránh nứt vỡ khi siết quá chặt.

6. Độ dày mặt bích (Thickness)

Độ dày ảnh hưởng trực tiếp đến khả năng chống biến dạng. Mặt bích PN16 luôn dày hơn PN10 mặc dù có cùng đường kính ngoài, vì nó cần chịu đựng áp suất làm việc lớn hơn mà không bị uốn cong.

Phân loại mặt bích dựa trên hình dáng cấu tạo

Cấu tạo hình dáng bên ngoài quyết định cách thức mặt bích được kết nối với đường ống:

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu với ống. Ưu điểm: Chịu áp suất cực cao, chống rung tốt. Nhược điểm: Giá thành cao và tốn không gian lắp đặt.

• Slip-on Flange (Mặt bích hàn trượt): Có đường kính trong lớn hơn đường ống một chút để lồng ống vào bên trong rồi hàn cả hai mặt. Ưu điểm: Dễ lắp đặt, giá rẻ.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cổng chờ thiết bị.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Ống được đưa vào một khấc lồi bên trong mặt bích rồi hàn. Thường dùng cho các ống kích thước nhỏ nhưng áp suất lớn.

Các thông số kỹ thuật "vàng" khi tra cứu cấu tạo

Khi đọc bản vẽ hoặc đặt hàng, bạn cần hiểu rõ ý nghĩa các ký hiệu để tránh nhầm lẫn:

1. DN (Nominal Diameter): Kích thước danh nghĩa của ống (Ví dụ DN100 tương đương ống phi 114mm). Lưu ý: DN không phải là kích thước đo thực tế của mặt bích.

2. PN (Pressure Nominal): Áp suất định danh (PN10, PN16, PN25...). PN càng lớn thì mặt bích càng dày và số lỗ bulong càng nhiều.

3. Hệ tiêu chuẩn: Cấu tạo của mặt bích thép theo tiêu chuẩn ANSI (Mỹ) khác hoàn toàn với tiêu chuẩn DIN (Đức) hay JIS (Nhật). Ví dụ: Mặt bích DN100 JIS 10K có 8 lỗ bulong, trong khi DN100 PN16 (DIN) lại có 8 lỗ nhưng PCD khác nhau.

Insight: Việc lắp lẫn các tiêu chuẩn khác nhau là nguyên nhân hàng đầu gây ra hiện tượng rò rỉ do gioăng không được ép đều và lỗ bulong bị cưỡng bức.

Ứng dụng thực tế và những sai lầm thường gặp

Mặt bích thép xuất hiện ở mọi ngóc ngách của nền công nghiệp: từ hệ thống cấp nước sạch đô thị, hệ thống điều hòa trung tâm (HVAC) đến các đường ống dẫn dầu khí khắc nghiệt.

Sai lầm "chí mạng" khi chọn mặt bích:

• Nhầm DN với OD: Đo đường kính ngoài của ống là 114mm rồi đi tìm mặt bích DN114 (không tồn tại), thực tế bạn cần mua mặt bích DN100.

• Bỏ qua cấp áp suất (PN): Lấy mặt bích PN10 lắp cho hệ thống chạy áp 15 bar. Hậu quả: Mặt bích bị cong vênh, rò rỉ lưu chất ngay lập tức.

• Quên kiểm tra Gasket: Chọn mặt bích RF nhưng lại dùng gioăng FF không phù hợp, làm giảm hiệu quả làm kín.

Hướng dẫn lắp đặt đúng kỹ thuật để tránh rò rỉ

Hiểu về cấu tạo của mặt bích thép là chưa đủ, bạn cần một quy trình lắp đặt chuẩn:

1. Vệ sinh bề mặt: Đảm bảo mặt tiếp xúc (Facing) không bị trầy xước hoặc bám bụi bẩn.

2. Đặt gioăng đồng tâm: Gioăng phải nằm ngay ngắn ở giữa lòng mặt bích.

3. Siết bulong theo sơ đồ hình sao: Đây là nguyên tắc vàng. Luôn siết các cặp bulong đối diện nhau để lực nén được phân bổ đều, tránh tình trạng một bên quá chặt gây vênh đĩa bích.

4. Kiểm tra lực siết: Sử dụng cờ lê lực để đảm bảo tất cả bulong đều có cùng một mô-men xoắn.

FAQ: Câu hỏi thường gặp về cấu tạo mặt bích thép

1. Mặt bích thép có bắt buộc phải dùng gioăng (gasket) không? Trả lời: Có. Kim loại với kim loại không bao giờ kín tuyệt đối ở cấp độ phân tử. Gioăng đóng vai trò là vật liệu bù đắp các khe hở li ti giữa hai mặt bích.

2. Tại sao cùng là DN100 mà mặt bích PN16 lại nặng hơn PN10? Trả lời: Vì mặt bích PN16 có độ dày lớn hơn để chịu áp suất cao hơn mà không bị biến dạng cơ học.

3. Có thể thay thế mặt bích inox bằng thép carbon để tiết kiệm không? Trả lời: Không nên nếu môi trường có tính ăn mòn hoặc yêu cầu vệ sinh an toàn thực phẩm. Thép carbon sẽ gỉ sét và làm bẩn lưu chất.

Kết luận

Thấu hiểu cấu tạo của mặt bích thép không chỉ giúp bạn lựa chọn đúng sản phẩm cho công trình mà còn là giải pháp tối ưu để bảo vệ hệ thống khỏi những rủi ro rò rỉ và sự cố áp suất. Hãy nhớ rằng: Một sai sót nhỏ về thông số PCD hay độ dày cũng có thể dẫn đến thiệt hại lớn về kinh tế và thời gian thi công.
